NCD PR2B-1 MCP3428 4 채널 아날로그-디지털 컨버터 16 비트 I2C 미니 모듈

MODEL
PR2B-1
브랜드
NCD

차동 4채널을⁣ 하나의 보드에서 변환

NCD PR2B-1 MCP3428 16비트 4채널 ADC 미니 모듈⁣ 칩 : MCP3428⁣ 채널 : 4채널 차동⁣ 분해능 : 16비트 (12비트 모드 지원)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR2B-1은 차동 아날로그 입력 4개를 16비트로 변환해 I2C로 출력하는 4채널 아날로그-디지털 컨버터(ADC 미니 모듈)입니다. 시리즈에서 채널 수가 가장 많은 MCP3428 기반 보드입니다. (주)테솔이 국내에 공식 공급합니다.

주소 입력 2개로 한 I2C 포트에 최대 8개를 연결합니다. 시작 주소는 0x68입니다.

4채널

차동 입력

0x68

시작 주소

8개

I2C 포트당 최대

x1 ~ x8

프로그래밍 이득

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

16비트

네 모델 공통 분해능

1 · 2 · 4채널

모델별 차동 입력 수

x1 ~ x8

프로그래밍 가능 이득 배율

3.4MHz

최대 I2C 통신 속도

PR2B-1 주소

시작 주소 0x68과⁣ 다중 연결

PR2B-1의 시작 주소는 0x68이며, 플로팅 주소 입력 2개로 모듈을 구분하며, 한 포트에 최대 8개를 연결할 수 있습니다.

4핀 플러그로 I2C 버스에 데이지 체인 방식으로 연결하므로 납땜이 필요 없습니다. 자체 I2C 포트에서는 온보드 4.7K 풀업을 점퍼로 선택합니다.

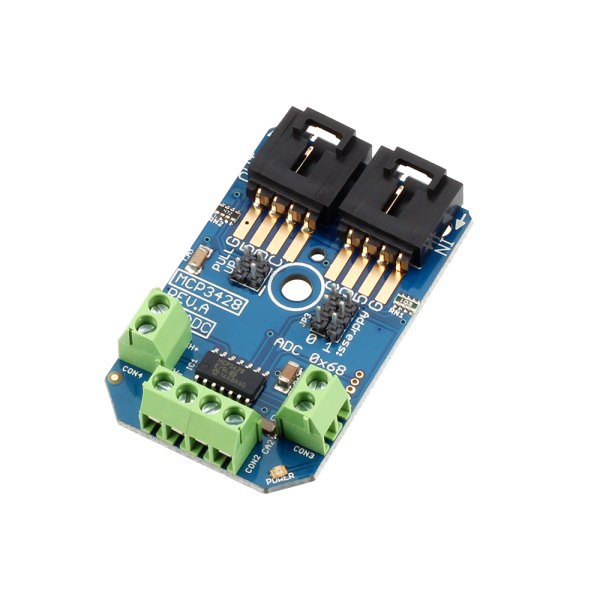

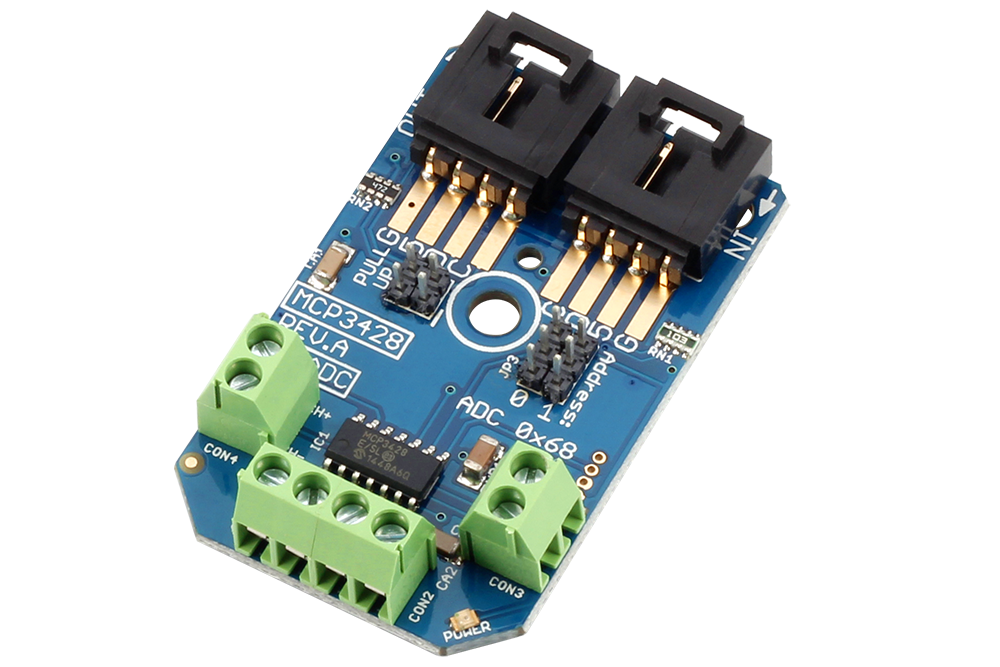

NCD PR2B-1 - 녹색 단자대와 커넥터가 실장된 4채널 변환 기판
녹색 단자대와 커넥터가 실장된 4채널 변환 기판

측정 범위

4채널 입력의⁣ 분해능·이득

4개 입력 모두 차동이며 전체 스케일은 4.096VDC(차동 ±2.048V)입니다. 이득은 x1, x2, x4, x8 가운데 선택합니다.

16비트에서는 초당 15샘플, 12비트에서는 초당 240샘플을 변환합니다. 변화가 느린 신호를 여러 지점에서 읽는 경우 16비트가 맞습니다.

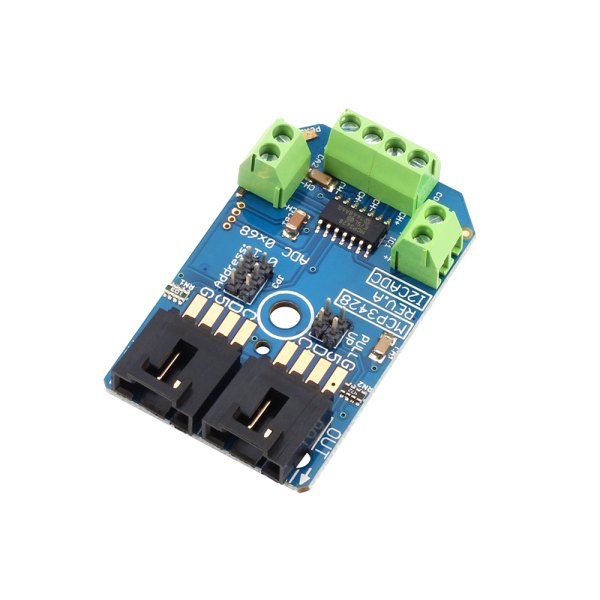

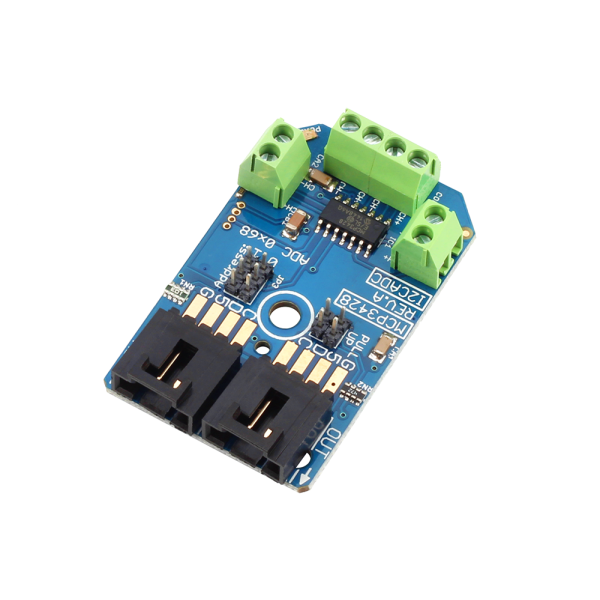

NCD PR2B-1 - 녹색 단자대와 변환 칩이 보이는 기판 상단면
녹색 단자대와 변환 칩이 보이는 기판 상단면

사양

PR2B-1 규격표

항목사양
칩MCP3428
채널4채널 차동
분해능16비트 (12비트 모드 지원)
변환 속도16비트 15샘플/초 · 12비트 240샘플/초
이득x1, x2, x4, x8 프로그래밍 가능
전체 스케일 범위4.096VDC (차동 ±2.048V)
주소주소 입력 2개, 시작 주소 0x68, I2C 포트당 최대 8개
전원5VDC
풀업 저항온보드 4.7K 점퍼 선택
연결4핀 플러그, 납땜 없이 I2C 버스에 연결

활용 분야

다채널 정밀 계측

  • 다채널 측정 — 차동 신호 4개를 한 모듈로 함께 읽습니다.
  • 모듈 병렬 연결 — 주소 입력으로 한 포트에 여러 개를 묶어 채널을 늘립니다.
  • 초저전압 센서 — 이득을 높여 작은 차동 신호를 읽습니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR2B-1과⁣ 같은 계열 모델

  • PR1-49 — MCP3425 기반 1채널 차동, 주소선 없음
  • PR1-48 — MCP3426 기반 2채널 차동, 주소선 없음
  • PR1-47 — MCP3427 기반 2채널 차동, 주소 입력 2개로 포트당 최대 8개

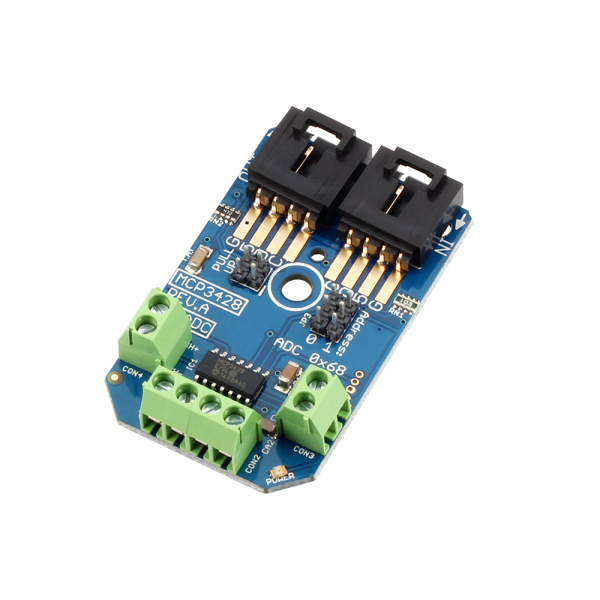

NCD PR2B-1 MCP3428 4 채널 아날로그-디지털 컨버터 16 비트 I2C 미니 모듈 제품 사진
