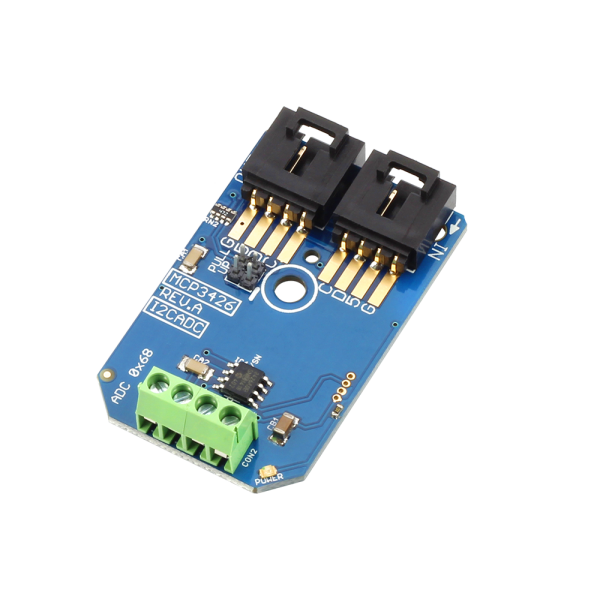

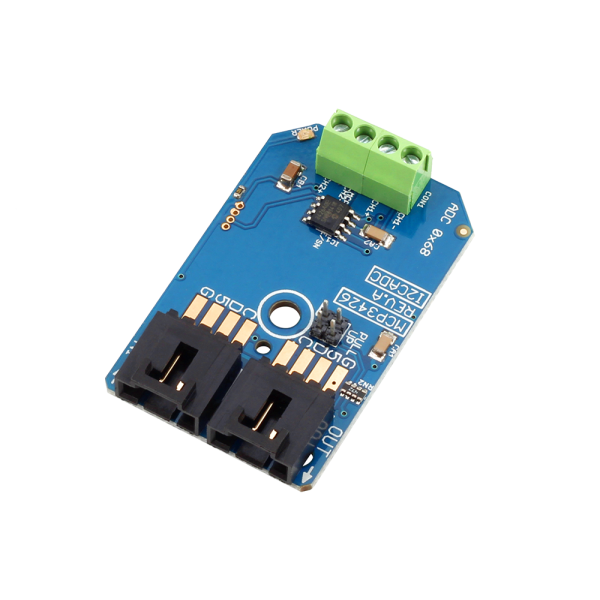

NCD PR1-48 MCP3426 16 비트 2 채널 아날로그-디지털 컨버터 I2C 미니 모듈

NCD PR1-48 MCP3426 16 비트 2 채널 아날로그-디지털 컨버터 I2C 미니 모듈

MODEL
PR1-48
브랜드
NCD
제품문의 구매하기

밀리볼트 신호까지
16비트로 읽는 차동 ADC 모듈

NCD MCP3425 · 3426 · 3427 · 3428 ADC 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD MCP3425·3426·3427·3428 ADC 미니 모듈(MCP342x ADC Module) PR1-49, PR1-48, PR1-47, PR2B-1은 1채널·2채널·4채널 차동 입력을 16비트로 변환해 I2C로 출력하는 보드입니다. 저속 고분해능 센서와 밀리볼트 신호를 정밀하게 읽습니다.

16비트에서는 초당 15샘플, 12비트로 낮추면 초당 240샘플로 읽고, x1·x2·x4·x8 이득 증폭기가 작은 차동 신호를 증폭합니다. 통신 속도는 3.4MHz까지 지원합니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

16비트

네 모델 공통 분해능

1 · 2 · 4채널

모델별 차동 입력 수

x1 ~ x8

프로그래밍 가능 이득 배율

3.4MHz

최대 I2C 통신 속도

특징

차동 입력과
프로그래밍 이득

핵심 특징현장에서 달라지는 점
16비트 분해능저속으로 변하는 센서 값을 65,536단계로 나눠 읽어 미세한 변화도 구분합니다.
전 채널 차동 입력모든 채널이 차동이어서 공통 모드 잡음이 큰 현장에서 센서 간 전압차를 안정적으로 읽습니다.
x1 ~ x8 이득 증폭작은 차동 신호를 최대 8배로 증폭해 읽으므로 별도 증폭 회로를 추가하지 않습니다.
4.096VDC 전체 범위차동 ±2.048V에 해당하는 4.096VDC 전체 스케일을 읽어 센서 출력 범위를 대부분 포괄합니다.
주소 입력 2개MCP3427과 MCP3428은 주소 입력 2개로 한 포트에 최대 8개를 묶어 채널을 늘립니다.
4핀 플러그와 풀업 점퍼납땜 없이 버스에 연결하고, 자체 I2C 포트에서는 온보드 4.7K 점퍼로 풀업을 선택합니다.

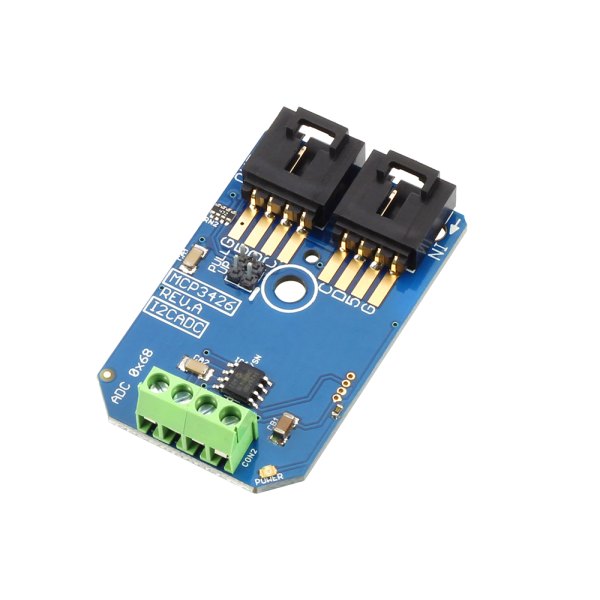

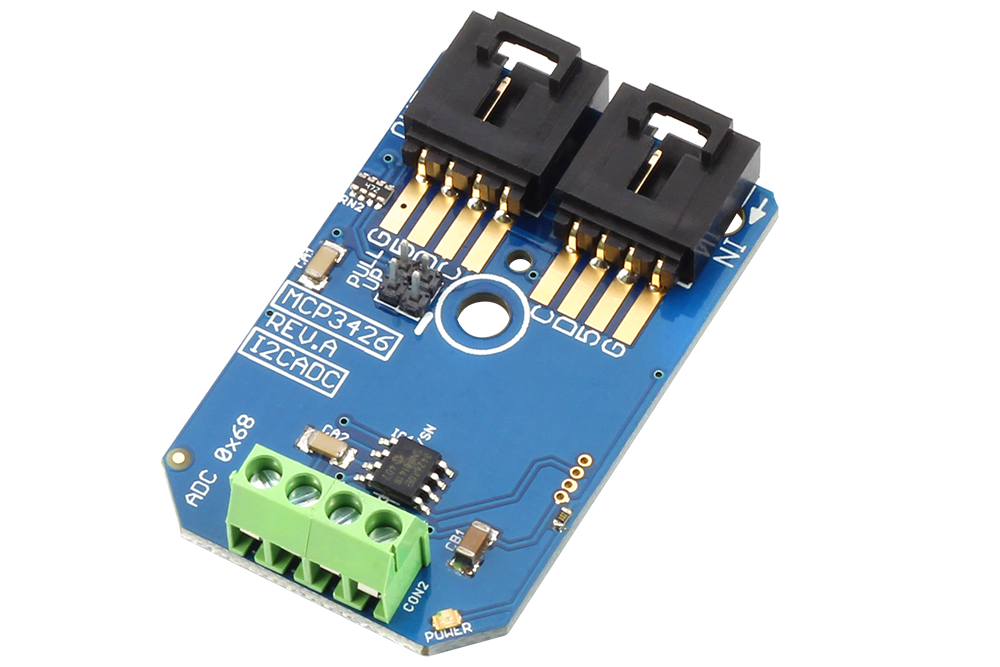

NCD PR1-48 - 녹색 단자대와 커넥터 두 개가 실장된 변환 기판
녹색 단자대와 커넥터 두 개가 실장된 변환 기판

속도와 분해능

분해능과 변환 속도의
균형

MCP342x는 분해능을 16비트로 두면 초당 15샘플, 12비트로 낮추면 초당 240샘플을 읽어 속도가 16배 빨라집니다. 온도나 하중처럼 느리게 변하는 신호는 16비트로 세밀하게 읽고, 변화가 빠른 신호는 12비트로 낮춰 샘플을 확보하세요.

로드셀 같은 밀리볼트 신호

로드셀과 브리지 센서의 출력은 밀리볼트 단위 차동 신호입니다. 이득을 x8까지 올려 읽으면 같은 16비트 분해능이 더 작은 전압 변화에 대응하므로, 저속 정밀 측정에 적합한 구성입니다.

채널 확장

포트당 채널 수
계산과 주소

MCP3425와 MCP3426은 주소선이 없어 포트당 1개만 연결할 수 있습니다. MCP3427(2채널)과 MCP3428(4채널)은 주소 입력 2개로 포트당 최대 8개를 묶을 수 있어 각각 16채널, 32채널까지 늘어납니다. MCP3428의 시작 주소는 0x68입니다.

사양

16비트 ADC 4종
비교와 공통 사양

모델칩채널포트당 연결 수시작 주소
PR1-49MCP34251채널 차동1개 (주소선 없음)해당 없음
PR1-48MCP34262채널 차동1개 (주소선 없음)해당 없음
PR1-47MCP34272채널 차동최대 8개 (주소 입력 2개)해당 없음
PR2B-1MCP34284채널 차동최대 8개 (주소 입력 2개)0x68

시리즈 공통 사양

항목사양
분해능16비트 (12비트 모드 지원)
변환 속도16비트 15샘플/초 · 12비트 240샘플/초
입력 방식차동 입력 (1 · 2 · 4채널)
전체 스케일 범위4.096VDC (차동 ±2.048V)
이득x1, x2, x4, x8 프로그래밍 가능
통신I2C, 최대 3.4MHz
전원5VDC (I2C 버스 커넥터)
풀업 저항온보드 4.7K 점퍼 선택
동봉 케이블3인치(76 mm) 4선 I2C 케이블
권장 용도저속 고분해능 센서 모니터링, 초저전압 센서

활용 분야

저속 정밀 측정이
필요한 현장

  • 저속 센서 모니터링 — 천천히 변하는 센서 값을 16비트로 정밀하게 기록합니다.
  • 미세 전압 측정 — x8까지 증폭해 작은 차동 신호를 읽습니다.
  • 다채널 측정 — 4채널 MCP3428로 차동 신호 4개를 함께 읽습니다.
  • 모듈 병렬 연결 — 주소 입력으로 MCP3427·3428을 한 포트에 묶어 채널을 늘립니다.

선택 가이드

채널·확장별
권장 모델

이럴 때 (채널·확장)권장 모델선택 이유
1채널이면 되고 포트당 1개만 쓸 때PR1-49 (MCP3425)구성이 가장 단순한 1채널 차동 모델입니다.
2채널 차동이 필요하고 포트당 1개면 될 때PR1-48 (MCP3426)주소선이 없어 배선이 단순합니다.
2채널을 한 포트에 여러 개 묶을 때PR1-47 (MCP3427)주소 입력 2개로 포트당 최대 8개를 묶습니다.
4채널 차동이 필요할 때PR2B-1 (MCP3428)4채널에 시작 주소 0x68, 포트당 최대 8개입니다.
더 빠른 변환이 필요할 때PR1-43 (ADS1115)초당 860샘플로 MCP342x보다 빠릅니다.

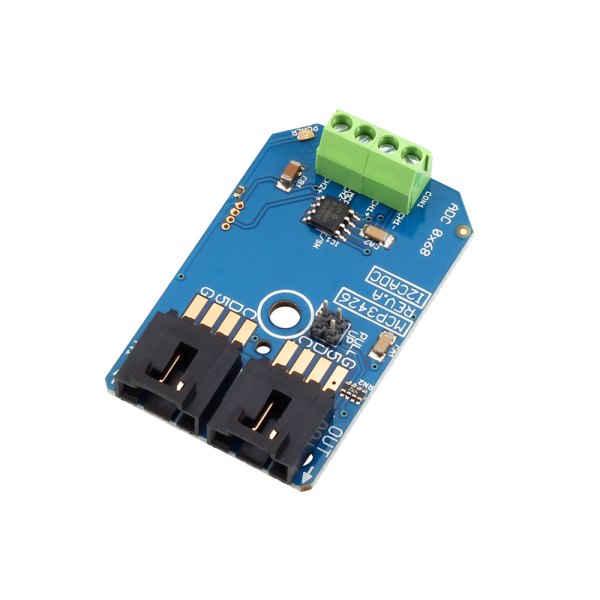

NCD PR1-48 - 녹색 단자대와 커넥터가 실장된 변환 기판 상단면
녹색 단자대와 커넥터가 실장된 변환 기판 상단면

구성·옵션

기본 구성과
호스트 어댑터

  • I2C 미니 모듈 1개 — PR1-49, PR1-48, PR1-47, PR2B-1 중 선택하며 3인치(76 mm) 4선 I2C 케이블이 포함됩니다.
  • 호스트 보드용 I2C 쉴드·어댑터 — Arduino, Raspberry Pi 등에 맞춰 별도 구성합니다.

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

관련 제품

MCP342x와 함께 보는
NCD ADC 모듈
