NCD PR1-49 MCP3425 16 비트 1 채널 아날로그-디지털 컨버터 I2C 미니 모듈

MODEL
PR1-49
브랜드
NCD

단일 차동 신호를⁣ 16비트로 읽는 모듈

NCD PR1-49 MCP3425 16비트 1채널 ADC 미니 모듈⁣ 칩 : MCP3425⁣ 채널 : 1채널 차동⁣ 분해능 : 16비트 (12비트 모드 지원)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR1-49는 차동 입력 1개를 16비트로 변환해 I2C로 내보내는 1채널 아날로그-디지털 컨버터(ADC 미니 모듈)입니다. 센서 하나의 밀리볼트급 신호를 저속으로 정밀하게 기록할 때 맞는 구성입니다. (주)테솔이 국내에 공식 공급합니다.

x1, x2, x4, x8 프로그래밍 이득 증폭기(PGA)를 내장해 작은 신호도 별도 증폭 회로 없이 읽습니다. 분해능은 16비트와 12비트 가운데 선택합니다.

1채널

차동 입력 1개

16비트

초당 15샘플

12비트

초당 240샘플

x1 ~ x8

프로그래밍 이득

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

16비트

네 모델 공통 분해능

1 · 2 · 4채널

모델별 차동 입력 수

x1 ~ x8

프로그래밍 가능 이득 배율

3.4MHz

최대 I2C 통신 속도

구성

PR1-49의 입력과⁣ 버스 연결

MCP3425에는 주소선이 없어 I2C 포트 한 개에 PR1-49를 1개만 연결할 수 있습니다. 같은 포트에서 채널을 늘려야 한다면 아래 같은 계열 모델 중 주소 입력이 있는 모델을 검토하세요.

모듈의 4핀 플러그로 납땜 없이 I2C 버스에 연결합니다. NCD 마스터 장치에는 풀업 저항이 포함되어 있고, 자체 I2C 포트에 연결할 때는 모듈의 온보드 4.7K 점퍼로 풀업을 선택합니다.

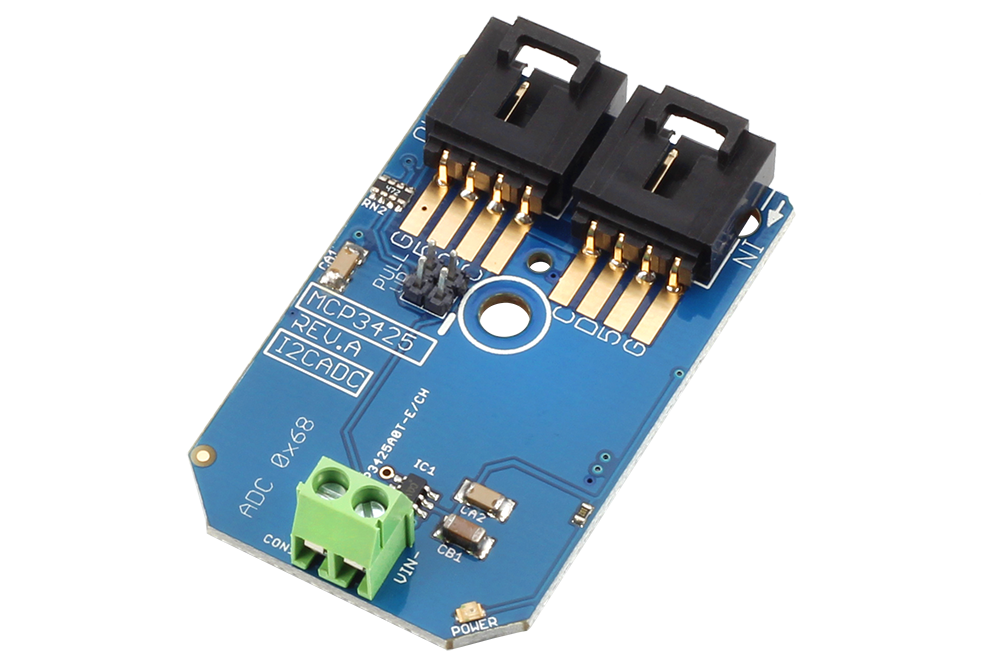

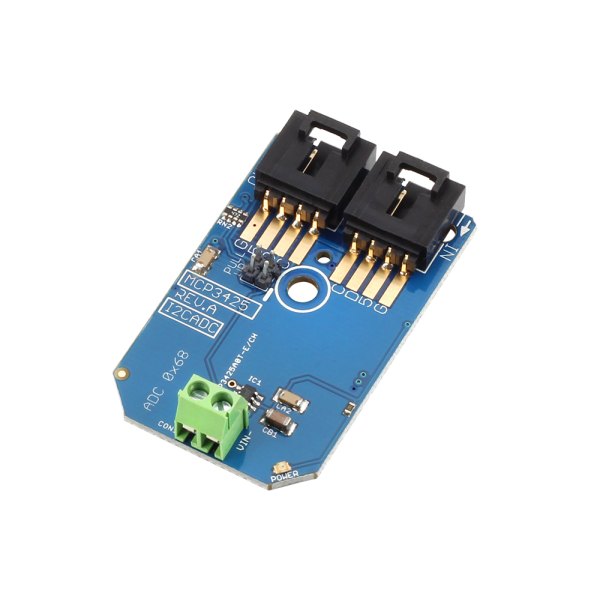

NCD PR1-49 - 녹색 단자대와 커넥터 두 개가 실장된 변환 기판
녹색 단자대와 커넥터 두 개가 실장된 변환 기판

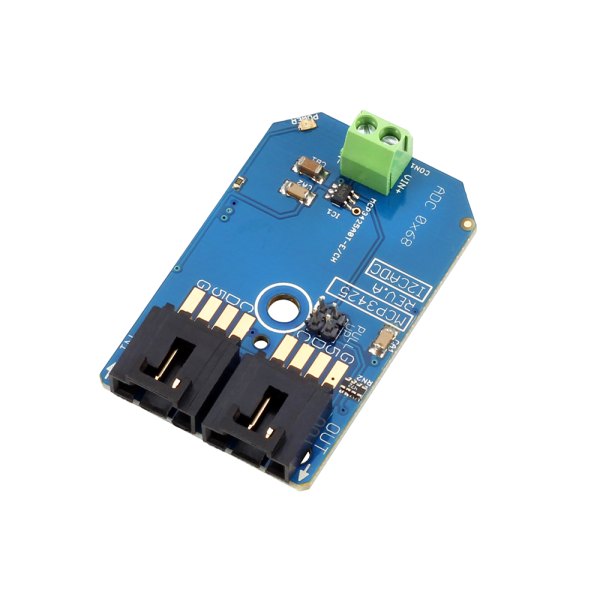

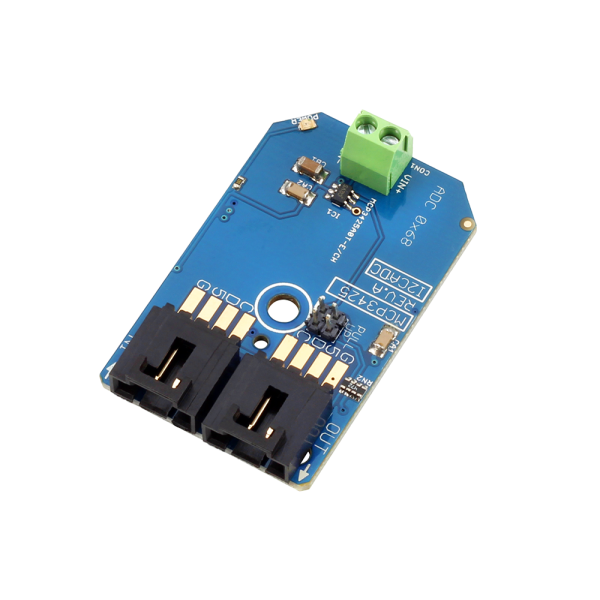

NCD PR1-49 - 녹색 단자대와 커넥터가 실장된 변환 기판 상단면
녹색 단자대와 커넥터가 실장된 변환 기판 상단면

측정 설정

16비트와 12비트,⁣ 이득 선택 기준

16비트에서는 초당 15샘플, 12비트에서는 초당 240샘플을 변환합니다. 변화가 느린 신호는 16비트로 읽고, 샘플 수가 더 필요하면 12비트로 낮추세요.

전체 스케일은 4.096VDC(차동 ±2.048V)입니다. 신호가 작을수록 이득을 높이되 증폭된 값이 전체 스케일을 넘지 않는지 확인하세요.

사양

PR1-49 사양

항목사양
칩MCP3425
채널1채널 차동
분해능16비트 (12비트 모드 지원)
변환 속도16비트 15샘플/초 · 12비트 240샘플/초
이득x1, x2, x4, x8 프로그래밍 가능
전체 스케일 범위4.096VDC (차동 ±2.048V)
주소주소선 없음, I2C 포트당 1개
전원5VDC
풀업 저항온보드 4.7K 점퍼 선택
연결4핀 플러그, 납땜 없이 I2C 버스에 연결

활용 분야

1채널 저속 계측

  • 저속 센서 모니터링 — 천천히 변하는 센서 값을 16비트로 기록합니다.
  • 초저전압 센서 — 이득을 높여 작은 차동 신호를 읽습니다.

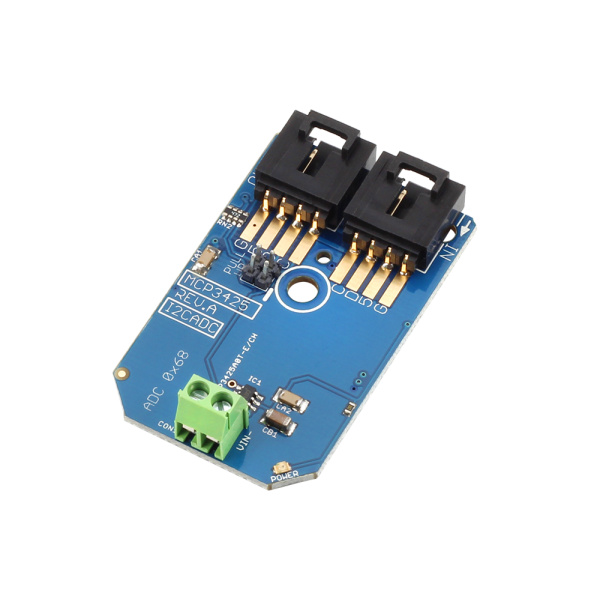

NCD PR1-49 MCP3425 16 비트 1 채널 아날로그-디지털 컨버터 I2C 미니 모듈 제품 사진

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR1-49와⁣ 같은 계열 모델

  • PR1-48 — MCP3426 기반 2채널 차동, 주소선 없음
  • PR1-47 — MCP3427 기반 2채널 차동, 주소 입력 2개로 포트당 최대 8개
  • PR2B-1 — MCP3428 기반 4채널 차동, 주소 입력 2개로 포트당 최대 8개
