2채널 모듈을 한 포트에 최대 8개 묶기

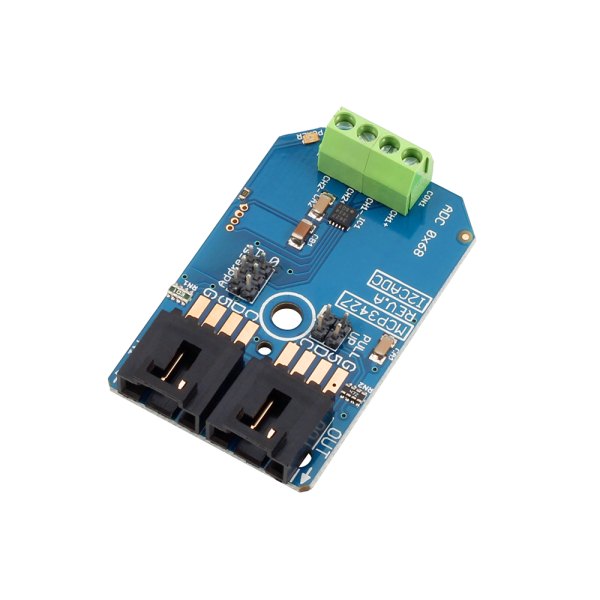

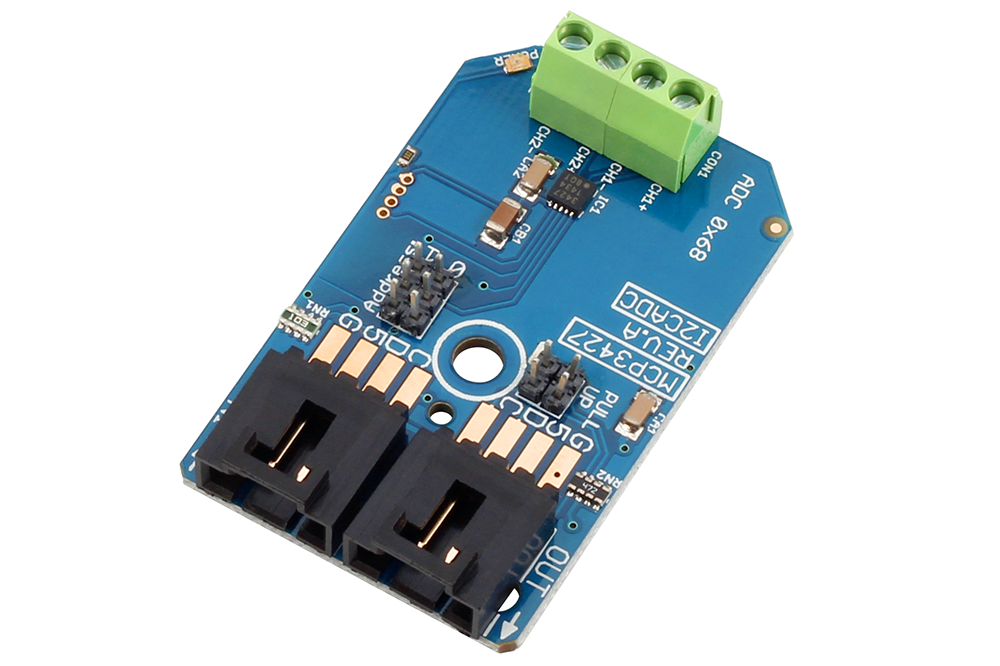

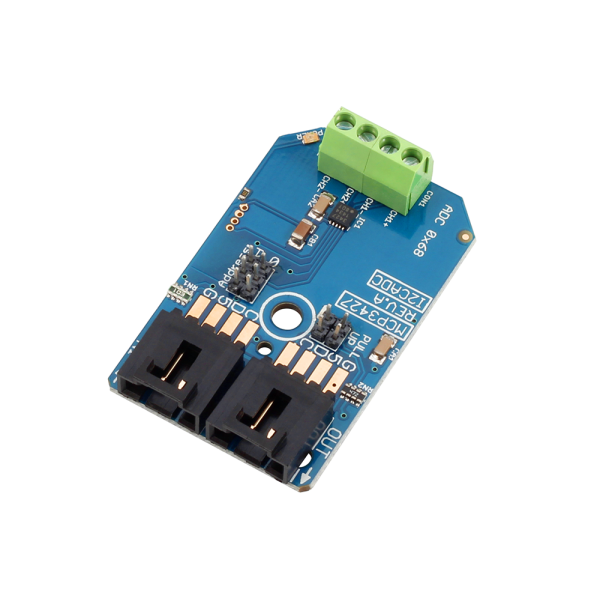

NCD PR1-47 MCP3427 16비트 2채널 ADC 미니 모듈 칩 : MCP3427 채널 : 2채널 차동 분해능 : 16비트 (12비트 모드 지원)
견적 받기NCD 한국 독점 공급 파트너
NCD PR1-47은 주소 입력 2개를 갖춰 한 I2C 포트에 최대 8개까지 연결할 수 있는 2채널 아날로그-디지털 컨버터(ADC 미니 모듈)입니다. 차동 입력 2개를 16비트로 읽는 MCP3427 기반 보드입니다. (주)테솔이 국내에 공식 공급합니다.
측정 지점이 늘어나도 호스트 포트를 추가하지 않고 같은 버스에서 모듈 수를 늘릴 수 있습니다. 이득은 x1~x8 가운데 프로그래밍으로 설정합니다.
제품 자료
연결 도면과 샘플 코드
이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
버스 공유
PR1-47의 주소 입력과 다중 연결
MCP3427에는 플로팅 주소 입력이 2개 있습니다. 이 입력으로 모듈을 구분하며 I2C 포트 하나에 최대 8개가 연결됩니다.

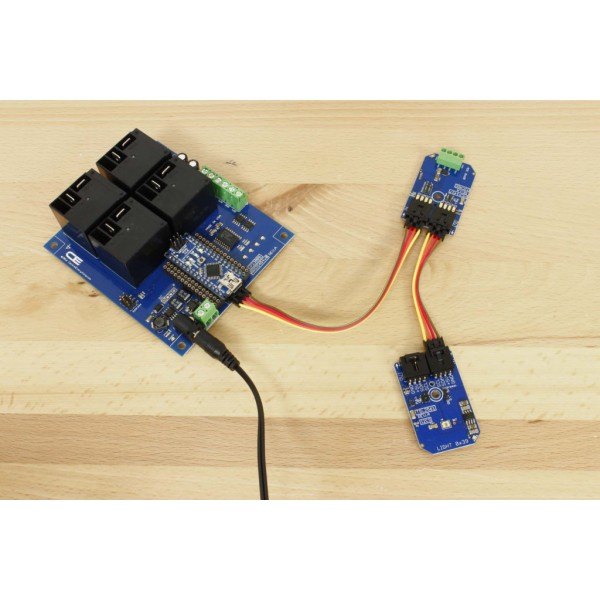

주소를 어떤 값으로 지정하는지는 MCP3427 데이터시트를 참고하세요. 연결 방식은 4핀 플러그를 이용한 데이지 체인입니다. 납땜은 필요 없습니다.
분해능과 이득
PR1-47 변환 설정
16비트에서는 초당 15샘플, 12비트에서는 초당 240샘플입니다. 이득은 x1, x2, x4, x8 가운데 선택하고, 전체 스케일은 4.096VDC(차동 ±2.048V)입니다.
풀업 저항은 NCD 마스터 장치에 포함되어 있습니다. 자체 I2C 포트에 연결한다면 모듈의 온보드 4.7K 풀업 저항을 점퍼로 선택하세요.

사양
PR1-47 상세 사양
| 항목 | 사양 |
|---|---|
| 칩 | MCP3427 |
| 채널 | 2채널 차동 |
| 분해능 | 16비트 (12비트 모드 지원) |
| 변환 속도 | 16비트 15샘플/초 · 12비트 240샘플/초 |
| 이득 | x1, x2, x4, x8 프로그래밍 가능 |
| 전체 스케일 범위 | 4.096VDC (차동 ±2.048V) |
| 주소 | 주소 입력 2개, I2C 포트당 최대 8개 |
| 전원 | 5VDC |
| 풀업 저항 | 온보드 4.7K 점퍼 선택 |
| 연결 | 4핀 플러그, 납땜 없이 I2C 버스에 연결 |
활용 분야
여러 지점을 읽는 계측 구성
- 모듈 병렬 연결 — 주소 입력으로 한 포트에 여러 개를 묶어 채널을 늘립니다.
- 저속 센서 모니터링 — 천천히 변하는 신호를 16비트로 기록합니다.


함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR1-47과 같은 계열 모델
- PR1-49 — MCP3425 기반 1채널 차동, 주소선 없음
- PR1-48 — MCP3426 기반 2채널 차동, 주소선 없음
- PR2B-1 — MCP3428 기반 4채널 차동, 주소 입력 2개로 포트당 최대 8개
관련 제품
주소 공유형 외의 NCD ADC 모듈
- NCD ADS1100 · ADS1114 · ADS1115 ADC 미니 모듈 (PR2C-3 · PR1-44 · PR1-43)
- NCD I2C ADC 미니 모듈 (AD7999 · ADC081C · ADC121C021 · ADS7830)
- NCD ADS7828 ADC 8채널 · 16채널 (PR2-4 · PR2-5)
PR1-47은 한 포트에 몇 개까지 연결합니까?
최대 8개입니다. 주소 입력 2개로 모듈을 구분합니다.
PR1-47은 몇 채널입니까?
모듈당 2채널 차동입니다. 이득은 x1~x8 가운데 프로그래밍으로 설정합니다.
PR1-47과 PR1-48의 차이는 무엇입니까?
채널 수는 같지만 PR1-47은 주소 입력이 있어 한 포트에 여러 개를 연결합니다. PR1-48은 주소선이 없어 포트당 1개입니다.
PR1-47의 전원과 연결 방식은 무엇입니까?
5VDC로 동작하며 4핀 플러그로 I2C 버스에 연결합니다.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
PR1-47은 한 포트에 몇 개까지 연결합니까?
최대 8개입니다. 주소 입력 2개로 모듈을 구분합니다.
-
PR1-47은 몇 채널입니까?
모듈당 2채널 차동입니다. 이득은 x1~x8 가운데 프로그래밍으로 설정합니다.
-
PR1-47과 PR1-48의 차이는 무엇입니까?
채널 수는 같지만 PR1-47은 주소 입력이 있어 한 포트에 여러 개를 연결합니다. PR1-48은 주소선이 없어 포트당 1개입니다.
-
PR1-47의 전원과 연결 방식은 무엇입니까?
5VDC로 동작하며 4핀 플러그로 I2C 버스에 연결합니다.
