배터리와 DC 전원 라인의
부하 전류를 감시하는 모니터

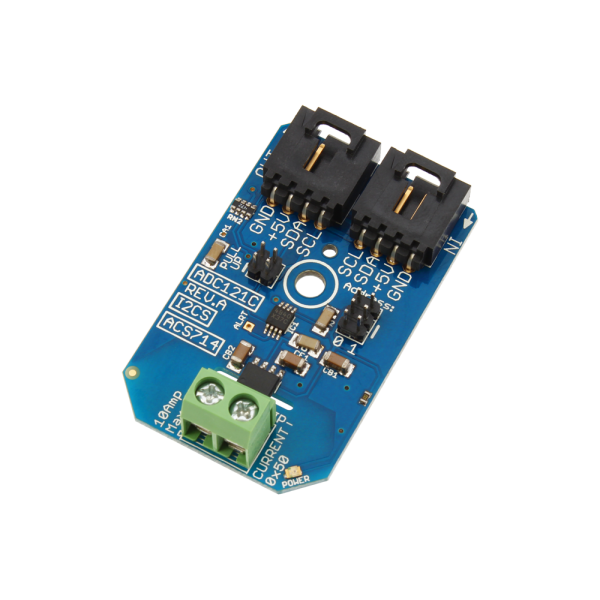

NCD DC 전류 모니터 (PR13-9 · PR3-6 · PR16-41)

견적 받기

NCD 국내 정식 공급 파트너

NCD DC 전류 모니터는 홀 효과 전류 센서와 12비트 ADC를 결합해 직류 전류를 I2C로 출력하는 모듈입니다. 1채널 PR13-9와 8채널 PR3-6·PR16-41의 세 모델로 배터리 설비와 DC 전원 라인의 부하 전류를 감시합니다.

PR13-9는 5 μS 응답과 초당 188.9K 샘플로 순간 전류 변화를 포착하고, 8채널 모델은 한 보드에서 채널당 5 A를 병렬로 감시해 배선 수를 줄입니다. 세 모델은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

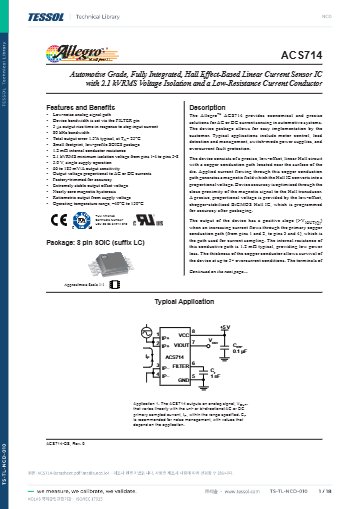

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

5 A

채널당 직류 전류 측정 범위

12비트

전 모델 ADC 분해능

5 μS

PR13-9 센서 응답 시간

8채널

PR3-6·PR16-41 동시 측정 수

특징

센서와 ADC를
한 보드에 결합

핵심 특징현장에서 달라지는 점
홀 효과 전류 센서측정 회로와 판독 회로가 전기적으로 분리되어 있어 배터리와 DC 전원 라인의 전류를 회로 변경 없이 측정합니다.
PR13-9 고속 판독5 μS 응답과 초당 188.9K 샘플로 기동 순간의 돌입 전류처럼 짧은 변화를 놓치지 않습니다.
8채널 병렬 측정PR3-6과 PR16-41은 한 보드에서 채널당 5 A를 측정하므로 여러 부하의 전류를 한 번의 I2C 읽기로 수집합니다.
주소 점퍼 확장PR13-9는 포트당 9대, 8채널 모델은 4대까지 연결해 채널 수를 늘릴 수 있습니다.
IoT 인터페이스형 PR16-41IoT 통신 모듈을 꽂아 원격지의 DC 전류를 네트워크로 수집합니다.

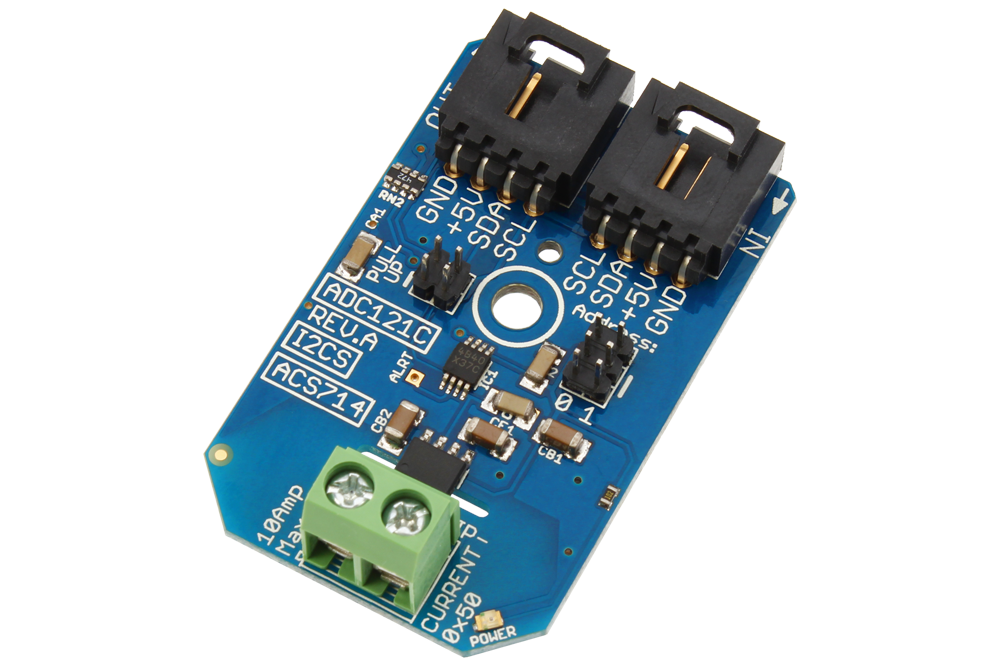

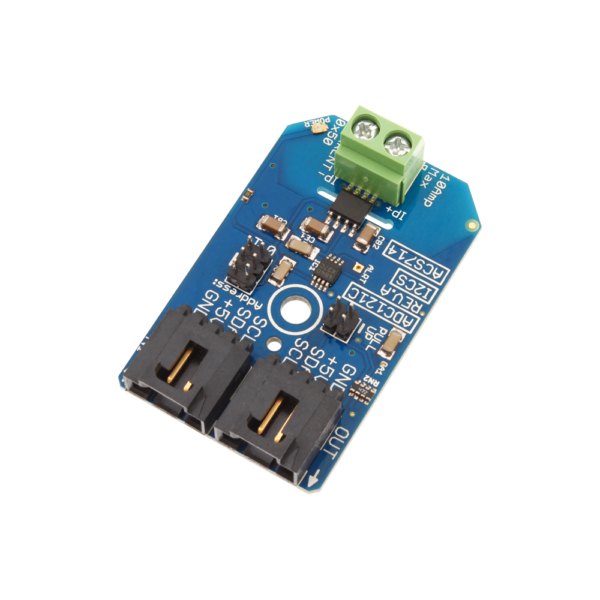

NCD PR13-9 - 단자대와 커넥터가 보이는 소형 전류 모니터 모듈
단자대와 커넥터가 보이는 소형 전류 모니터 모듈

판독 방식

센서 출력과
ADC 값 해석

PR3-6과 PR16-41의 ADS7828은 전류가 0일 때 약 2.5 V를 판독하고, 정방향 전류가 늘면 5 V 쪽으로, 역방향이면 0 V 쪽으로 값이 움직입니다. 따라서 충전과 방전이 번갈아 일어나는 배터리 회로에서도 같은 채널에서 전류 방향까지 구분할 수 있습니다. 소프트웨어는 현재 DC 측정만 지원하며, AC 측정은 처리 능력이 충분한 경우에 한해 이론적으로만 가능합니다.

채널별 나사 단자 배선

전류를 측정할 부하 전선을 채널별 나사 단자 쌍에 직렬로 연결합니다. 5 A를 넘는 전류는 측정 범위를 벗어나므로 부하의 최대 전류를 먼저 확인하세요.

구성·연결

nodeLynk 어댑터와
I2C 체인 구성

세 모델은 호스트 보드에 맞는 nodeLynk 마스터 어댑터를 함께 갖춰야 올바르게 동작합니다. PR3-6은 4핀 I2C 입력과 출력 커넥터를 갖춰 데이지 체인으로 연결하며, PR16-41은 I2C 출력 커넥터로 다른 NCD 장치를 확장합니다. 전원은 I2C 커넥터의 5 VDC로 공급되며 NCD 12 VDC 전원 어댑터는 별매입니다.

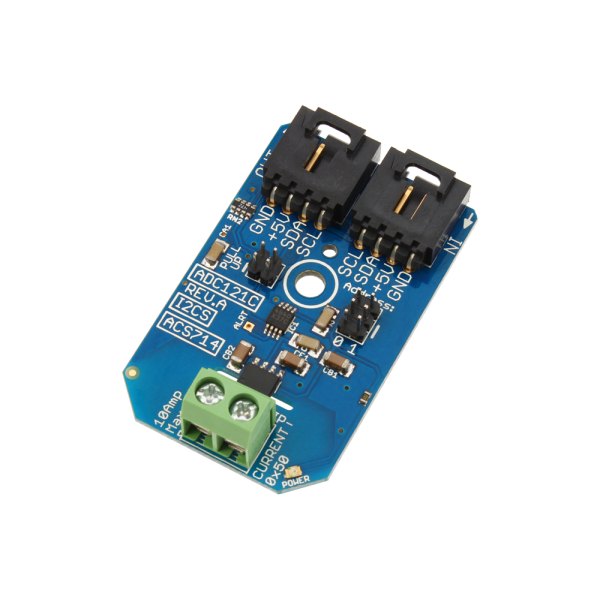

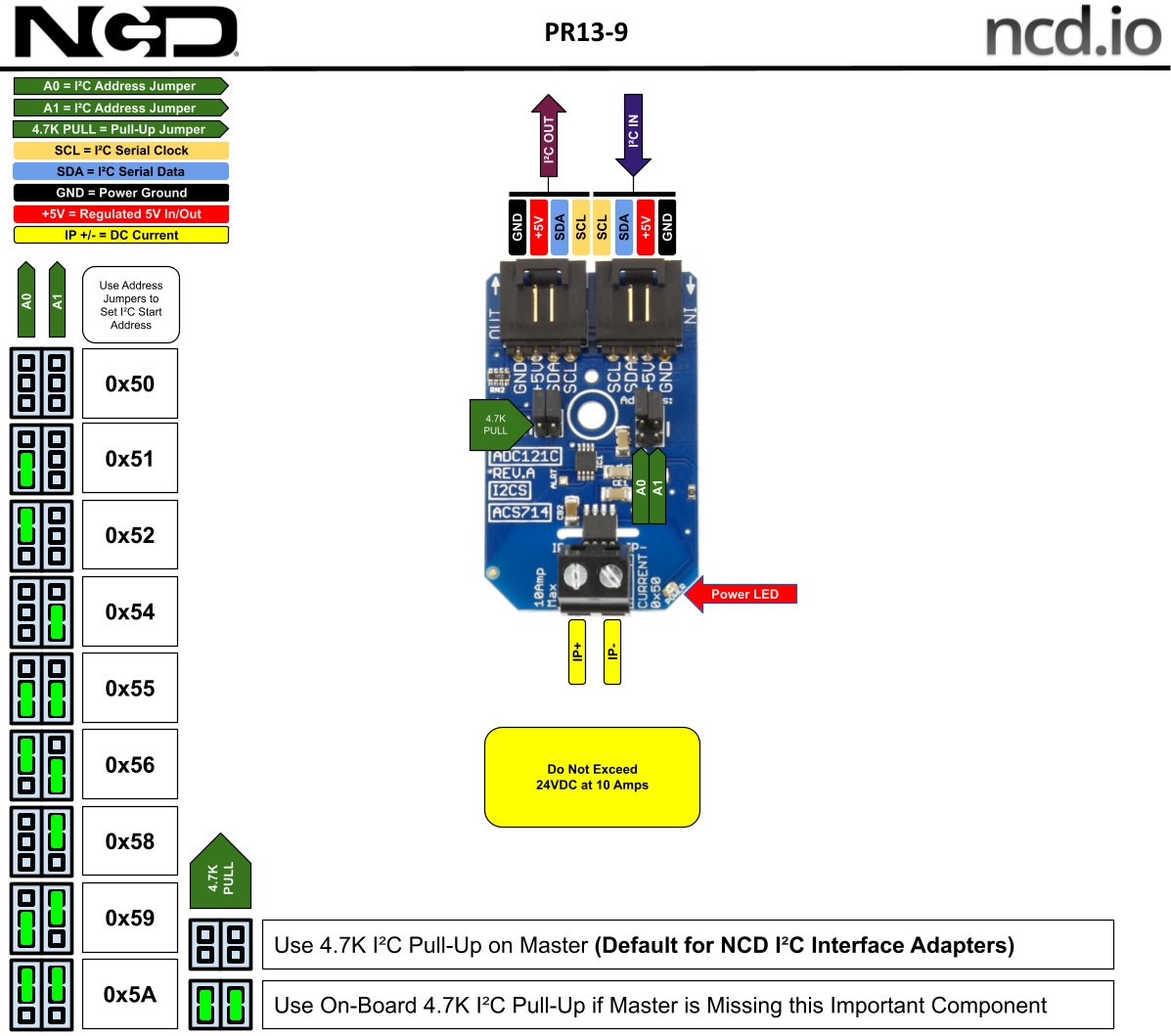

NCD PR13-9 - 1채널 DC 전류 모니터 모듈의 단자와 주소 구성도
1채널 DC 전류 모니터 모듈의 단자와 주소 구성도

사양

3개 모델 비교와
모델별 추가 사양

항목PR13-9PR3-6PR16-41
채널 수1채널8채널8채널
전류 센서ACS714-5ACS712-05 × 8ACS712-05 × 8
ADCADC121C021ADS7828ADS7828
채널당 측정 범위0-5 A5 A5 A
분해능12비트12비트12비트
I2C 포트당 장치 수9대4대4대
인터페이스I2C 미니 모듈I2C 입력·출력 커넥터IoT 인터페이스 · I2C 출력 커넥터

모델별 추가 사양

항목사양
PR13-9 응답 시간5 μS
PR13-9 총 출력 오류1.5%
PR13-9 샘플링 속도초당 188.9K 샘플
PR13-9 주소 설정주소 점퍼 2개
PR13-9 동작 전원I2C 버스 커넥터의 5 V
PR13-9 I2C 케이블3인치 포함
PR3-6 샘플링 속도50 kHz
PR3-6·PR16-41 주소 설정온보드 주소 점퍼로 시작 주소 선택
PR3-6·PR16-41 입력 단자채널별 나사 단자 쌍
PR3-6·PR16-41 무전류 출력약 2.5 V (정방향 전류 시 5 V 쪽, 역방향 시 0 V 쪽)
PR3-6 I2C 케이블6인치 (152 mm) 4선 포함
필요 어댑터nodeLynk 마스터 어댑터 (호스트 보드용)
소프트웨어AnyI2C 및 NCD GitHub 드라이버 (DC 전류 측정 지원)

활용 분야

직류 부하를
감시하는 현장

  • DC 전원 라인 감시 — 직류 전원 계통의 부하 전류를 상시 측정해 과전류를 확인합니다.
  • 배터리 설비 점검 — 충전과 방전 전류를 같은 채널에서 구분해 기록합니다.
  • 12 V · 24 V 장치 소비 전류 기록 — 장치별 소비 전류를 기록해 용량 계획에 반영합니다.
  • 로봇·장비 구동 전류 확인 — 모터 구동 전류를 실시간으로 측정해 이상 부하를 찾습니다.
  • 원격 DC 전류 수집 — PR16-41에 IoT 모듈을 꽂아 원격지의 전류를 수집합니다.

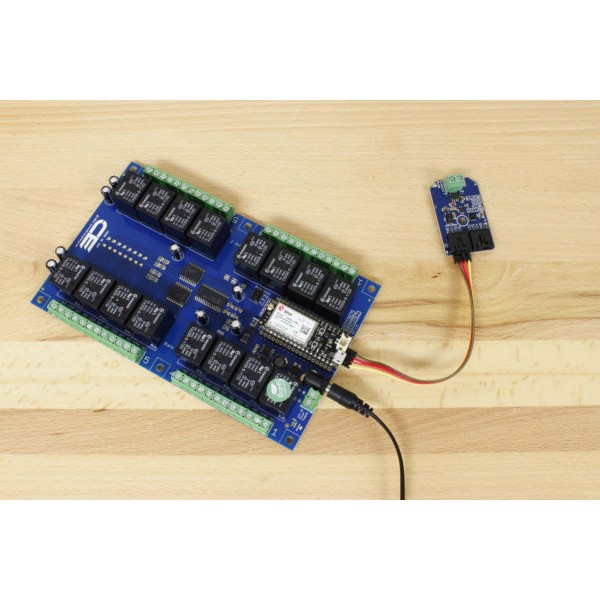

NCD PR13-9 - 릴레이 보드 옆에 모듈을 케이블로 연결해 둔 모습
릴레이 보드 옆에 모듈을 케이블로 연결해 둔 모습

선택 가이드

채널 수와 인터페이스에
맞는 모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
회로 하나의 전류 변화를 빠르게 볼 때PR13-95 μS 응답에 초당 188.9K 샘플을 읽는 1채널 미니 모듈입니다.
여러 DC 회로를 한 번에 볼 때PR3-6채널당 5 A, 8채널을 I2C 한 연결로 읽습니다.
원격지에서 IoT로 보낼 때PR16-41PR3-6과 같은 8채널 구성에 IoT 통신 모듈을 꽂아 사용하는 모델입니다.
AC 부하를 읽을 때PR28 시리즈AC 전류 모니터가 교류 회로에 맞습니다.

구성·옵션

구성품과
준비물

항목내용
구성품모듈 본체, I2C 케이블 (PR13-9는 3인치)
측정 범위PR13-9는 0-5 A, 나머지는 채널당 5 A
준비물nodeLynk 마스터 어댑터 (호스트 보드용)
품번PR13-9 · PR3-6 · PR16-41

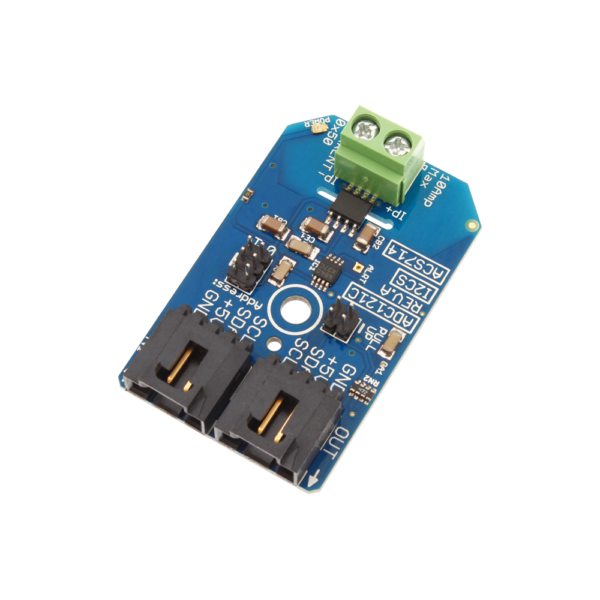

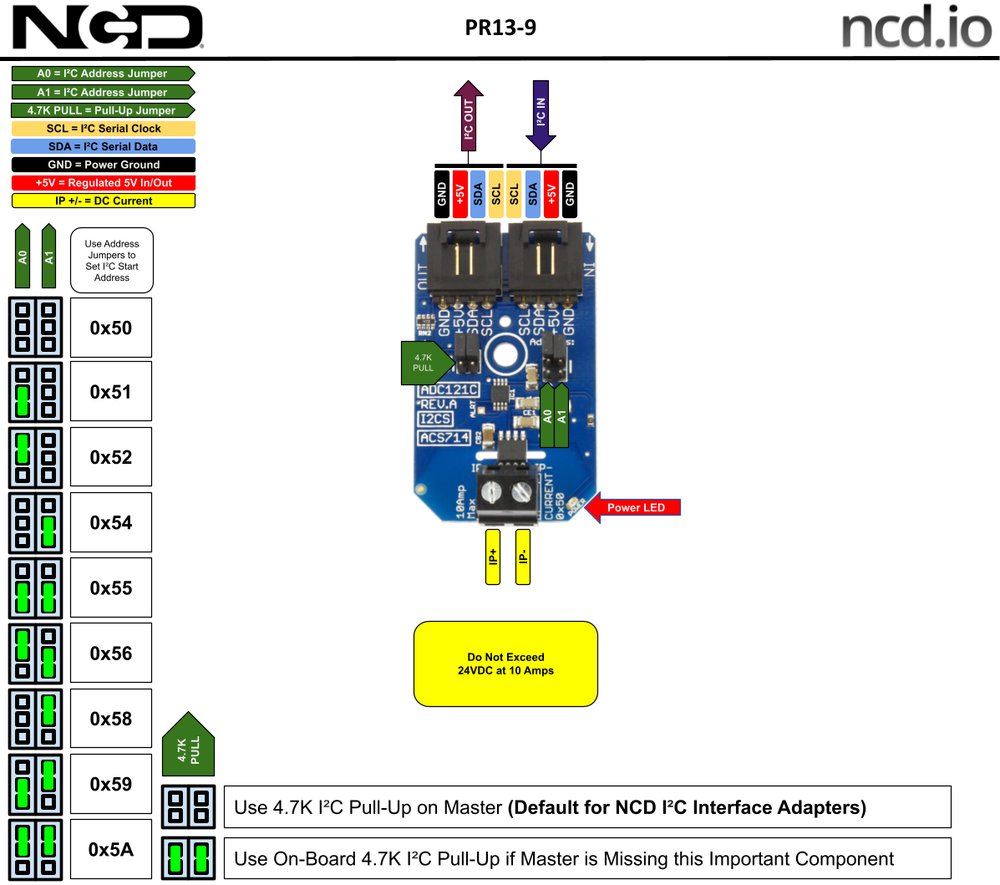

제품 상세 이미지
