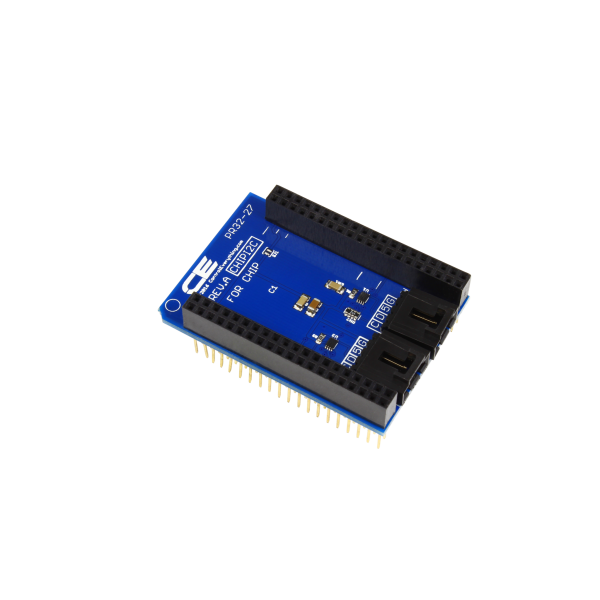

NCD PR32-27 CHIP 용 I2C Shield

NCD PR32-27 CHIP 용 I2C Shield

MODEL
PR32-27
브랜드
NCD
제품 자료
제품문의 구매하기

여러 호스트 보드에 맞춰
NCD 장치를 잇는 I2C 쉴드

NCD 기타 보드용 I2C 쉴드

견적 받기

NCD 국내 정식 공급 파트너

NCD I2C 쉴드(PR2C-15 Banana Pi용, PR19-6 BeagleBone용, PR32-27 C.H.I.P.용)는 호스트 보드에 I2C 포트를 더하는 확장 쉴드(I2C 인터페이스 어댑터)로, 센서와 릴레이, PWM 컨트롤러 같은 NCD I2C 장치를 납땜 없이 연결합니다.

PR2C-15의 레벨 시프터는 3.3V ~ 5V 전압 차이를 맞춰 5V 계열 I2C 장치를 안전하게 연결합니다. PR19-6은 점퍼로 BeagleBone의 하드웨어 I2C 포트 4개 중 사용할 포트를 정하고, PR32-27은 I2C 포트 2개와 케이블을 함께 갖춰 바로 연결합니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

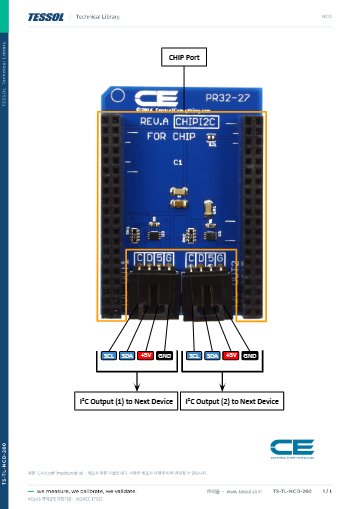

연결 도면과
자료

이 제품의 기계 도면, 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

3종

Banana Pi · BeagleBone · C.H.I.P.용 쉴드

3.3V ~ 5V

PR2C-15 레벨 시프터의 변환 범위

4개 중 1개

PR19-6 점퍼로 고르는 BeagleBone I2C 포트

2개

PR32-27이 CHIP에 더하는 I2C 포트

특징

보드 위에 얹어
I2C 포트 추가

핵심 특징현장에서 달라지는 점
5V I2C 포트Banana Pi와 BeagleBone에 5V I2C 포트를 더하므로 NCD I2C 장치를 별도 전압 변환 회로 없이 연결합니다.
레벨 시프터PR2C-15는 3.3V ~ 5V 전압 차이를 맞춰 보드와 I2C 장치 사이의 신호 불일치를 막습니다.
패스스루 커넥터PR2C-15와 PR19-6은 확장 버스를 막지 않으므로 다른 확장 보드를 위에 쌓아 함께 운용할 수 있습니다.
외부 방향 포트I2C 포트가 보드 바깥쪽을 향하므로 케이블을 보드 가장자리에서 바로 뺄 수 있습니다.
점퍼 포트 선택PR19-6은 점퍼로 BeagleBone의 I2C 포트 연결 핀을 고르므로 다른 용도로 사용하는 포트를 피해 배치할 수 있습니다.
납땜 없는 연결PR32-27은 포함된 I2C 케이블로 CHIP과 장치를 바로 잇습니다.

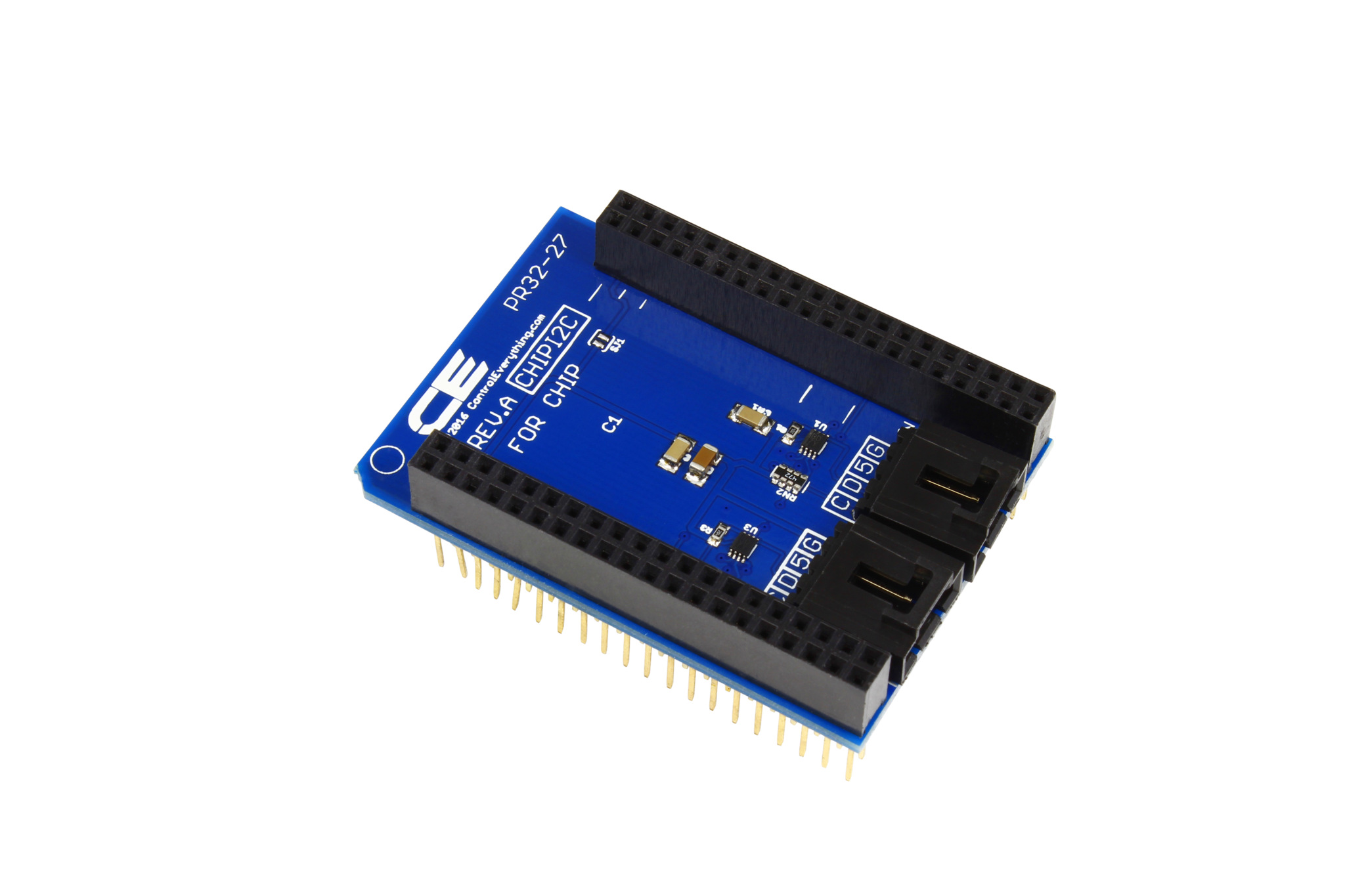

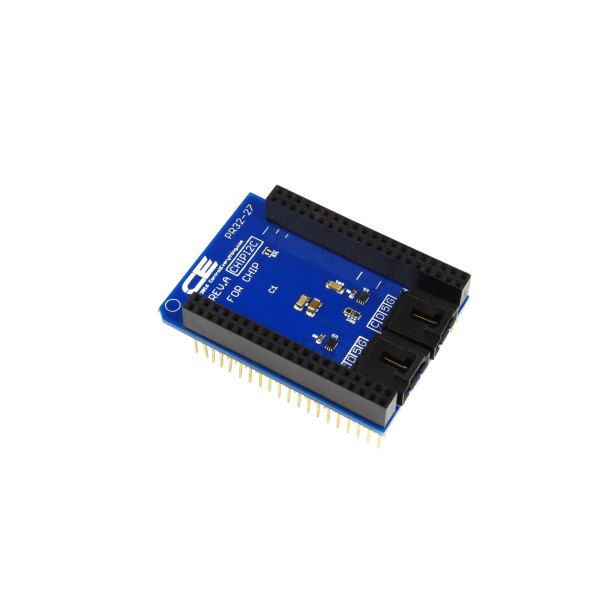

NCD PR32-27 - 소켓 헤더와 커넥터가 보이는 I2C 쉴드 기판
소켓 헤더와 커넥터가 보이는 I2C 쉴드 기판

장착 방식

포트 방향과
케이스 여유 확인

PR2C-15와 PR19-6의 I2C 포트는 보드 바깥쪽을 향합니다. 케이블을 옆으로 빼내기 쉬운 대신 포트가 튀어나온 만큼 일부 케이스와 간섭하기도 하므로, 장착 전에 케이스 내부 여유를 확인합니다.

PR32-27은 CHIP 상단에 바로 올리는 구조이며, 상단의 CHIP 소켓에 다른 쉴드를 이어서 올립니다.

케이스 여유 확인

쉴드를 장착한 보드를 케이스 가까이에 두고 I2C 포트가 향하는 방향의 여유 공간을 확인합니다. 케이블 굽힘 여유까지 감안해 케이스 구멍 위치를 정하세요.

장치 체인

nodeLynk 체인으로
장치 늘리기

PR19-6은 nodeLynk 마스터 어댑터이므로 I2C 통신으로 nodeLynk 장치 체인과 통신합니다. I2C 장치를 계속 이어 연결하면 보드 하나로 센서 수집, 릴레이 제어, 전류 모니터링, PWM 출력까지 처리합니다.

I2C 장치 체인 구성

PR32-27의 I2C 케이블로 첫 장치를 잇고, 이어지는 장치는 같은 방식으로 체인 연결합니다. 장치 수가 늘면 케이블은 가능한 짧게 유지하세요.

사양

쉴드 3종의
전체 사양

항목PR2C-15PR19-6PR32-27
대상 보드Banana PiBeagleBoneC.H.I.P.
I2C 포트바깥쪽을 향한 포트, HDMI 포트 위에서 종단바깥쪽을 향한 포트CHIP 상단 직결 포트 2개
I2C 포트 전압5V (3.3V ~ 5V 레벨 시프터 내장)5V (레벨 시프트)해당 없음
포트 연결 선택해당 없음점퍼로 BeagleBone 하드웨어 포트 4개 중 선택해당 없음
패스스루 커넥터있음있음해당 없음
상단 소켓해당 없음해당 없음CHIP 소켓 (추가 쉴드 호환)
동작 방식I2C 확장nodeLynk 마스터 어댑터I2C 확장
포함 케이블해당 없음해당 없음I2C 케이블 포함

시리즈 공통 사양

항목사양
통신 인터페이스I2C
연결 대상NCD I2C 장치 (센서, 릴레이 컨트롤러, 전류 모니터, PWM 컨트롤러)
장치 확장I2C 장치를 계속 이어 붙이는 체인 구성
장착 방식호스트 보드 위에 얹는 쉴드
호스트 보드별도 준비 (쉴드에 포함되지 않음)

활용 분야

연결해 쓰는
대표 장치

  • 센서 수집 — 조도, 가스, 온도·습도 센서를 I2C로 읽습니다.
  • 릴레이 제어 — 릴레이 컨트롤러로 부하를 켜고 끕니다.
  • 전류 모니터링 — 전류 모니터 장치로 부하 전류를 읽습니다.
  • PWM 제어 — PWM 컨트롤러로 출력 신호를 생성합니다.

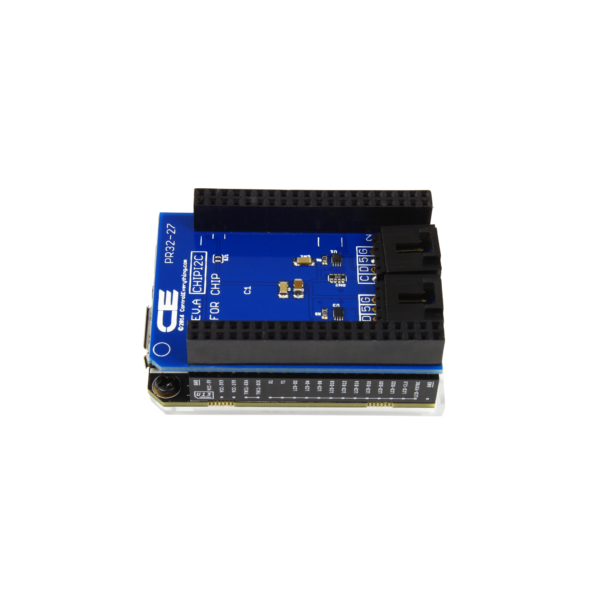

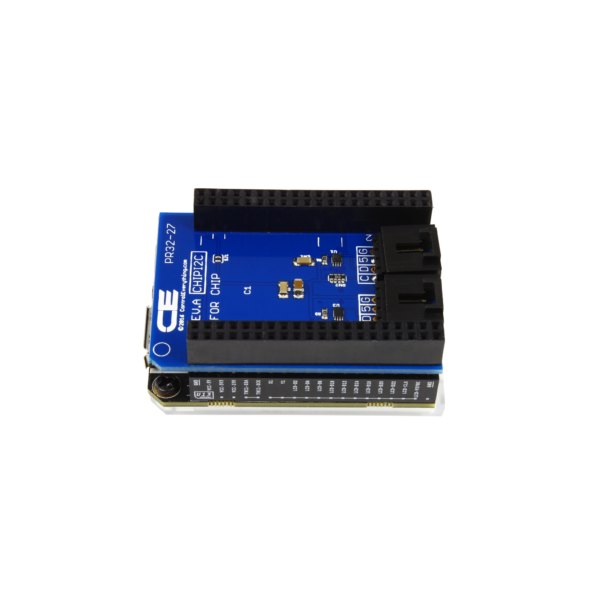

NCD PR32-27 - CHIP 보드 위에 I2C 쉴드를 결합한 모습
CHIP 보드 위에 I2C 쉴드를 결합한 모습

선택 가이드

보드별로 고르는
쉴드

보드권장 모델선택 근거
Banana PiPR2C-153.3V ~ 5V 레벨 시프터로 I2C 장치 전압을 맞춥니다.
BeagleBonePR19-6점퍼로 하드웨어 I2C 포트를 골라 다른 용도와 겹치지 않게 배치합니다.
C.H.I.P.PR32-27I2C 포트 2개와 포함 케이블로 바로 시작합니다.

BeagleBone에서 XBee 무선을 함께 쓰는 구성은 BEAGLEBARK_ASM 페이지를 참고하세요. 연결할 센서와 컨트롤러는 같은 카테고리의 I2C 미니 모듈 페이지에서 고릅니다.

구성·옵션

품번과
포함 구성

구성내용
품번PR2C-15 (Banana Pi) · PR19-6 (BeagleBone) · PR32-27 (C.H.I.P.)
포함품PR32-27 I2C 케이블
미포함호스트 보드 (C.H.I.P. 보드 포함)

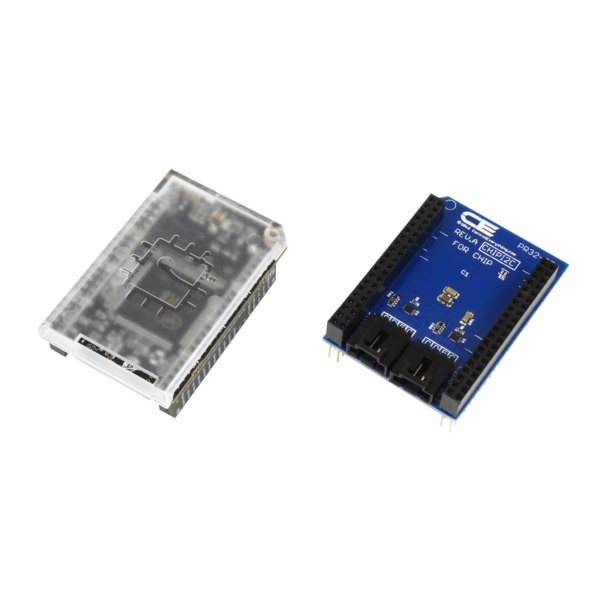

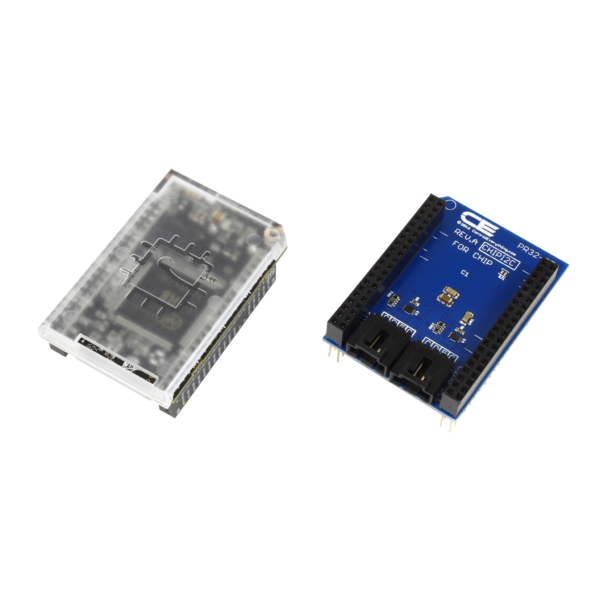

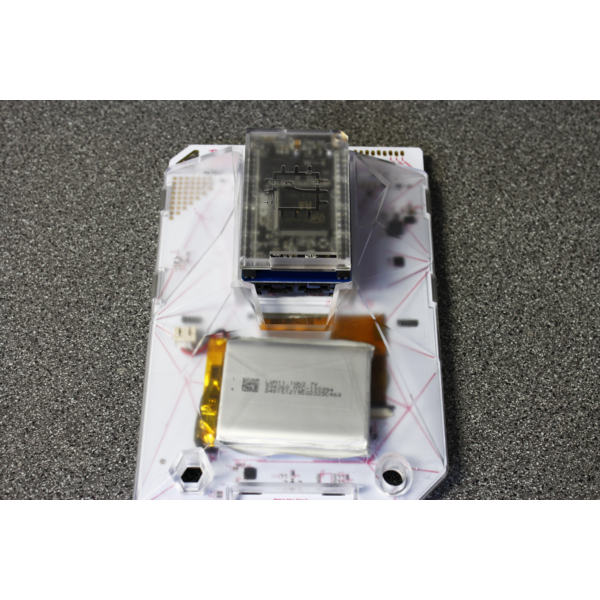

NCD PR32-27 - 투명 케이스와 함께 나온 CHIP용 I2C 쉴드 기판
투명 케이스와 함께 나온 CHIP용 I2C 쉴드 기판
