Pi의 핀을 그대로 둔 채
5V I2C 포트를 더하는 쉴드

NCD Raspberry Pi용 I2C 쉴드

견적 받기

NCD 국내 정식 공급 파트너

NCD Raspberry Pi용 I2C 쉴드는 레벨 시프터를 내장한 비침습형 I2C 어댑터로 5V I2C 포트를 추가하며, PR32-25·PR2-1·PR2-2·PR2-3(Pi 4·3·2), PR19-7(Pi Zero), PR1-22·PR1-23(26핀 구형 보드) 7종이 있습니다.

패스스루 커넥터가 40핀 또는 26핀 확장 포트를 그대로 열어 두므로 다른 용도의 핀도 계속 사용합니다. I2C 포트는 안쪽 방향과 바깥쪽 방향으로 나뉘어, 케이스 안 설치와 케이블 인출 구조 중에서 선택합니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

5V

레벨 시프트 I2C 포트

7모델

포트 방향별 쉴드 라인업

40핀

패스스루 커넥터(Pi 4 · 3 · 2 · Zero)

26핀

패스스루 커넥터(구형 Pi)

특징

포트 방향과 핀 구성으로
나뉜 7종

핵심 특징현장에서 달라지는 점
레벨 시프트 5V 포트내장 레벨 시프터가 3.3V 계열 Pi와 5V I2C 장치 사이를 맞춰 NCD 장치를 직접 연결합니다.
안쪽 I2C 포트PR2-1은 로우 프로파일 내부 포트여서 케이스 안에 센서를 넣는 설치에 알맞습니다.
바깥쪽 I2C 포트케이블을 보드 바깥으로 빼는 구조여서 외부 모듈과 연결하기 쉽습니다.
HDMI 위에서 끝나는 기판PR2-3과 PR32-25는 HDMI 포트 바로 위에서 끝나 보드 측면 공간을 덜 차지합니다.
패스스루 커넥터40핀 또는 26핀 확장 포트를 그대로 사용하며 디스플레이 커넥터도 막지 않습니다.
통신 포트PR32-25는 산업용 무선을 위한 온보드 통신 포트를 함께 갖춥니다.

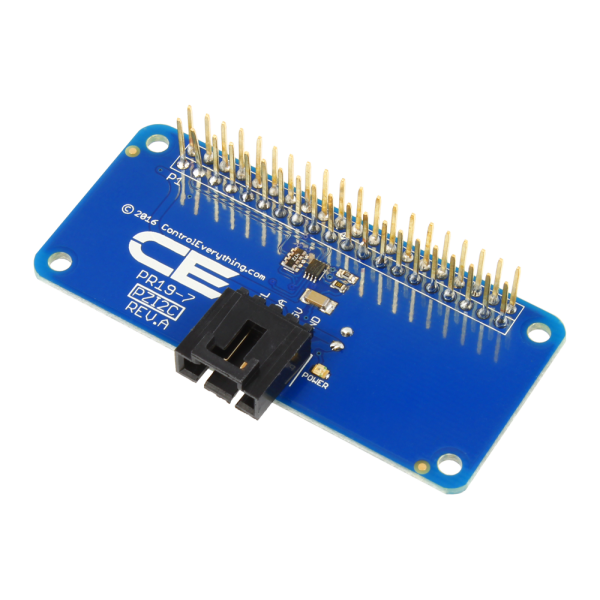

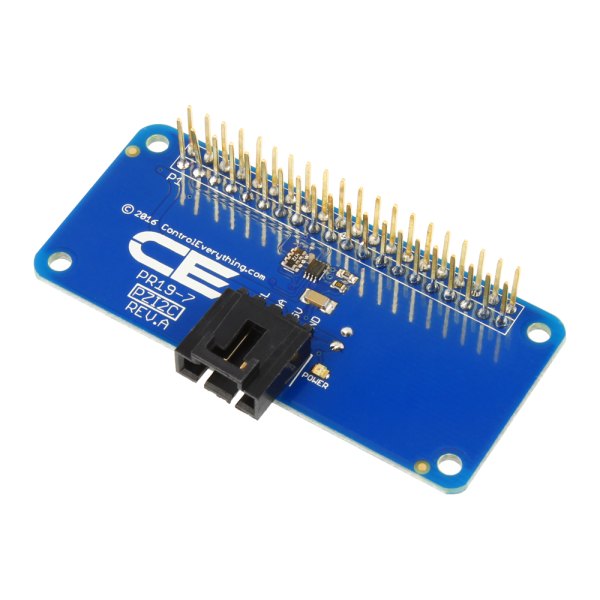

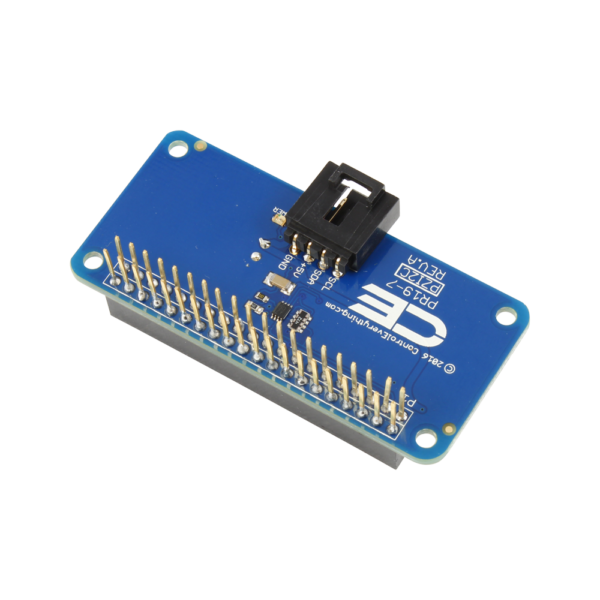

NCD PR19-7 - 핀 헤더와 I2C 커넥터가 있는 파란 쉴드 보드
핀 헤더와 I2C 커넥터가 있는 파란 쉴드 보드

모델 선택

설치 구조에 따른
포트 방향 선택

케이스 안에 모듈을 넣는 설치에는 안쪽 포트(PR2-1·PR1-22)가, 케이블을 밖으로 빼는 설치에는 바깥쪽 포트(PR2-2·PR2-3·PR1-23·PR19-7)가 맞습니다. 바깥쪽 포트는 일부 인클로저와 간섭할 수 있으므로 케이스 개구부 위치를 먼저 대조합니다.

안쪽 포트와 바깥쪽 포트의 설치

안쪽 포트는 확장 높이가 낮아 좁은 케이스에 적합하고, 바깥쪽 포트는 케이블 접근이 쉬워 외부 센서 연결에 유리합니다. 구형 26핀 보드에는 PR1-22와 PR1-23, Pi Zero에는 PR19-7을 사용합니다.

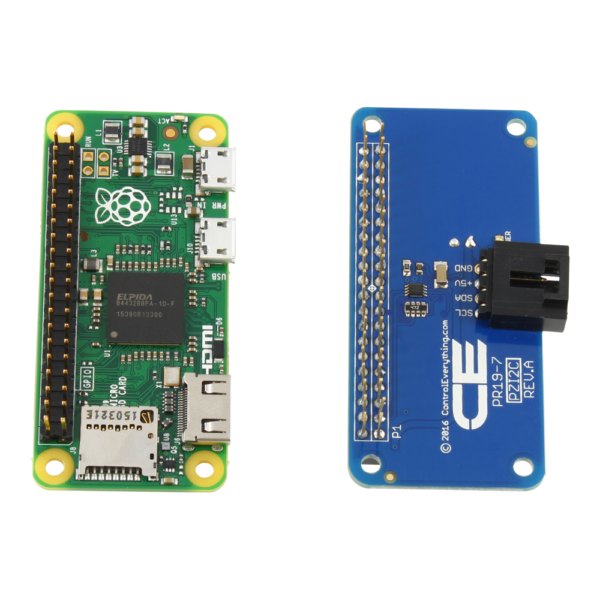

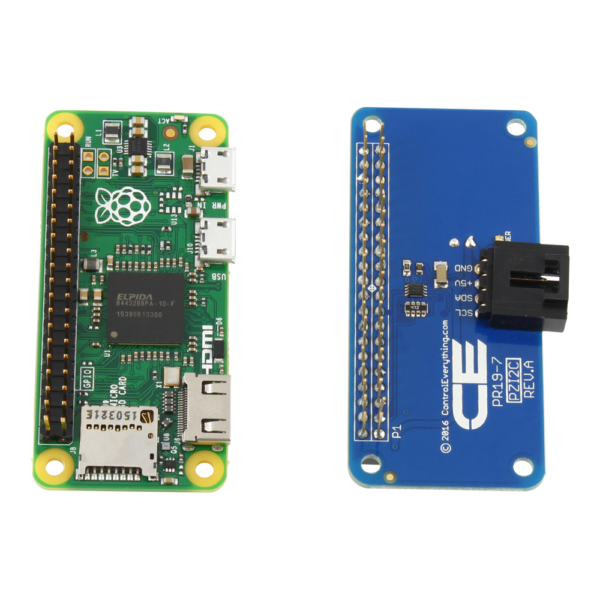

NCD PR19-7 - 라즈베리 파이 제로와 쉴드 보드를 나란히 놓은 구성
라즈베리 파이 제로와 쉴드 보드를 나란히 놓은 구성

통신 포트

PR32-25의 통신 포트

PR32-25의 포트 구성

PR32-25는 바깥쪽 I2C 포트와 HDMI 포트 위에서 끝나는 기판 구조에, 산업용 무선 통신을 위한 온보드 통신 포트를 더한 모델입니다.

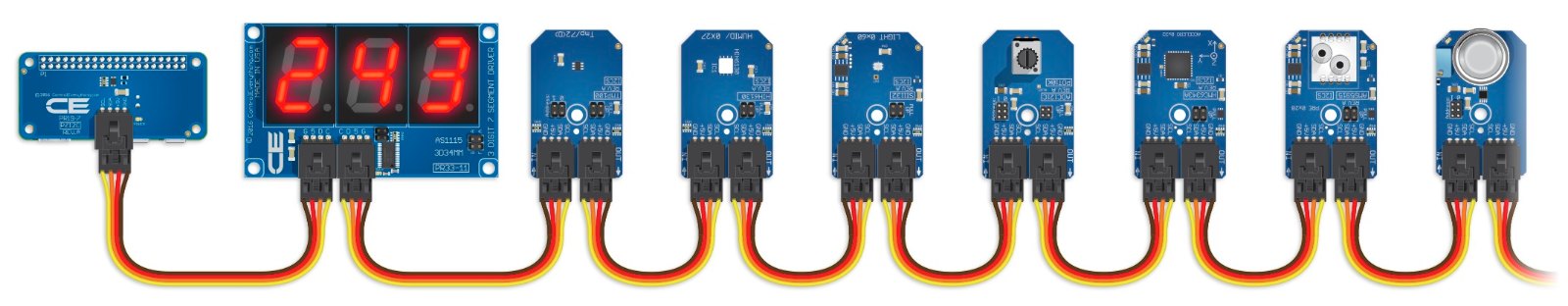

NCD PR19-7 - 제어 보드에 센서와 표시기를 연결한 구성도
제어 보드에 센서와 표시기를 연결한 구성도

사양

7개 모델의 비교와
공통 사양

항목PR32-25PR2-1PR2-2PR2-3PR1-22PR1-23PR19-7
대상 보드Raspberry Pi 2 · 3 · 4Raspberry Pi 4 · 3 · 2Raspberry Pi 4 · 3 · 2Raspberry Pi 4 · 3 · 2구형 Raspberry Pi (26핀)구형 Raspberry Pi (26핀)Raspberry Pi Zero
I2C 포트 방향바깥쪽안쪽 (로우 프로파일)바깥쪽바깥쪽안쪽바깥쪽바깥쪽
패스스루 커넥터40핀40핀40핀40핀26핀26핀40핀
HDMI 포트 위 종료지원해당 없음해당 없음지원해당 없음해당 없음해당 없음
온보드 통신 포트지원미지원미지원미지원미지원미지원미지원
디스플레이 커넥터간섭 없음간섭 없음간섭 없음해당 없음간섭 없음간섭 없음해당 없음

시리즈 공통 사양

항목사양
인터페이스4핀 I2C (nodeLynk 규격)
버스 전원5VDC 통합 (레벨 시프트)
레벨 시프터내장 (5V I2C 장치 직접 연결)
설치 방식비침습형 어댑터 · 패스스루 커넥터 40핀 또는 26핀
I2C 포트입력·출력 포트로 체인 연결
호환 보드Raspberry Pi 2 · 3 · 4, Zero, 구형 26핀 보드

활용 분야

Pi 기반
I2C 계측

  • 케이스 내장 센서 설치 — 안쪽 포트로 I2C 센서를 케이스 안에 숨겨 구성합니다.
  • NCD I2C 모듈 계측 장치 — 여러 모듈을 체인으로 Pi에 묶어 측정합니다.
  • 구형 26핀 Pi 활용 — PR1-22·PR1-23으로 기존 보드에 I2C를 추가합니다.
  • Pi Zero 소형 센서 노드 — PR19-7로 작은 폼팩터의 센서 장치를 만듭니다.

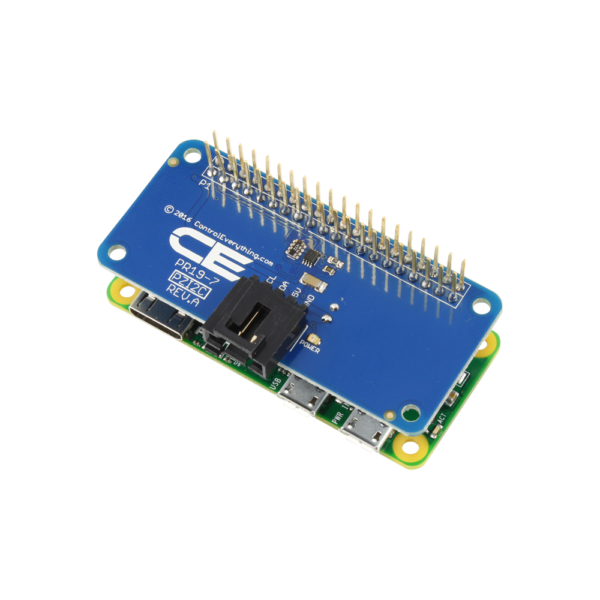

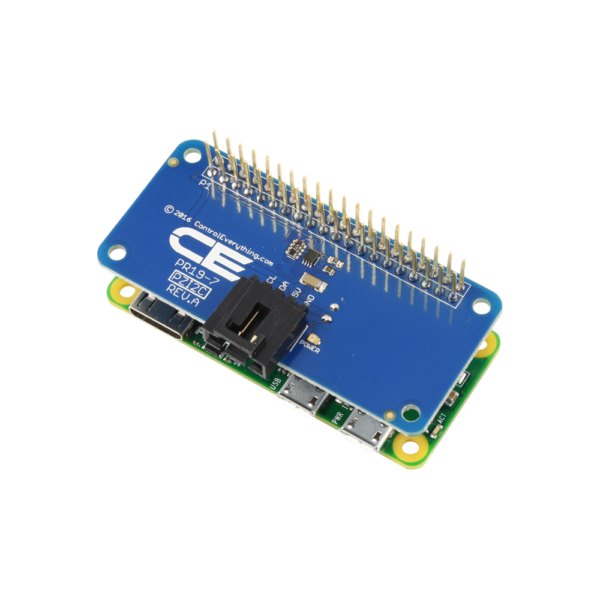

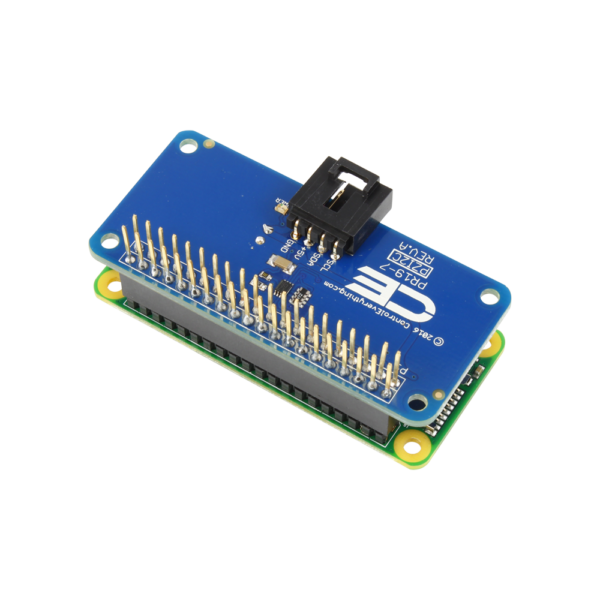

NCD PR19-7 - 라즈베리 파이 제로 위에 쉴드 보드를 얹은 모습
라즈베리 파이 제로 위에 쉴드 보드를 얹은 모습

선택 가이드

보드와 설치 구조별
쉴드 선택

이럴 때 (현장 조건)권장 모델선택 이유
Pi 4·3·2에서 케이스 안에 설치할 때PR2-1로우 프로파일 안쪽 포트입니다.
Pi 4·3·2에서 케이블을 밖으로 뺄 때PR2-2 또는 PR2-3바깥쪽 포트이며 PR2-3은 HDMI 포트 위에서 끝납니다.
통신 포트까지 필요할 때PR32-25바깥쪽 포트에 온보드 통신 포트를 더한 모델입니다.
구형 26핀 보드를 사용할 때PR1-22 (안쪽) · PR1-23 (바깥쪽)26핀 패스스루 커넥터를 사용합니다.
Raspberry Pi Zero를 사용할 때PR19-7Pi Zero용 바깥쪽 포트 쉴드입니다.

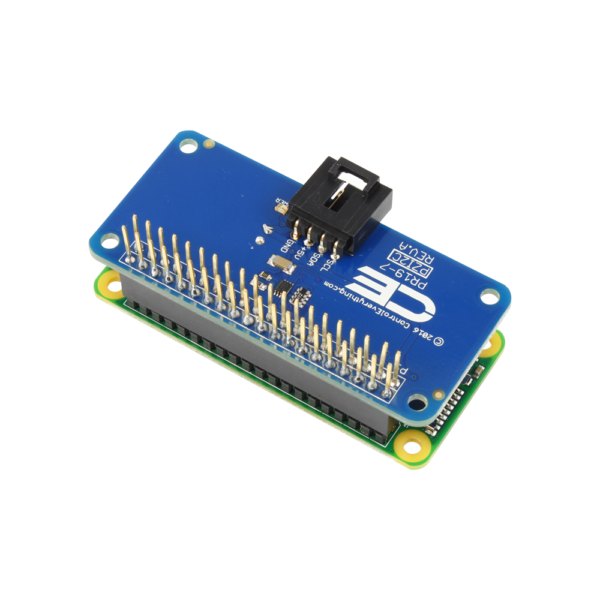

NCD PR19-7 - 라즈베리 파이 제로에 쉴드 보드를 장착한 측면 모습
라즈베리 파이 제로에 쉴드 보드를 장착한 측면 모습

구성·옵션

7종 쉴드의 모델별 구성

모델대상I2C 포트 방향 · 특징
PR2-1Raspberry Pi 4 · 3 · 2안쪽 · 로우 프로파일 · 40핀 패스스루
PR2-2Raspberry Pi 4 · 3 · 2바깥쪽 · 40핀 패스스루
PR2-3Raspberry Pi 4 · 3 · 2바깥쪽 · HDMI 포트 위에서 종료
PR32-25Raspberry Pi 2 · 3 · 4바깥쪽 · 통신 포트 포함 · HDMI 포트 위에서 종료
PR1-22구형 Raspberry Pi (26핀)안쪽 · 26핀 패스스루
PR1-23구형 Raspberry Pi (26핀)바깥쪽 · 26핀 패스스루
PR19-7Raspberry Pi Zero바깥쪽 · 40핀 패스스루

제품 상세 이미지

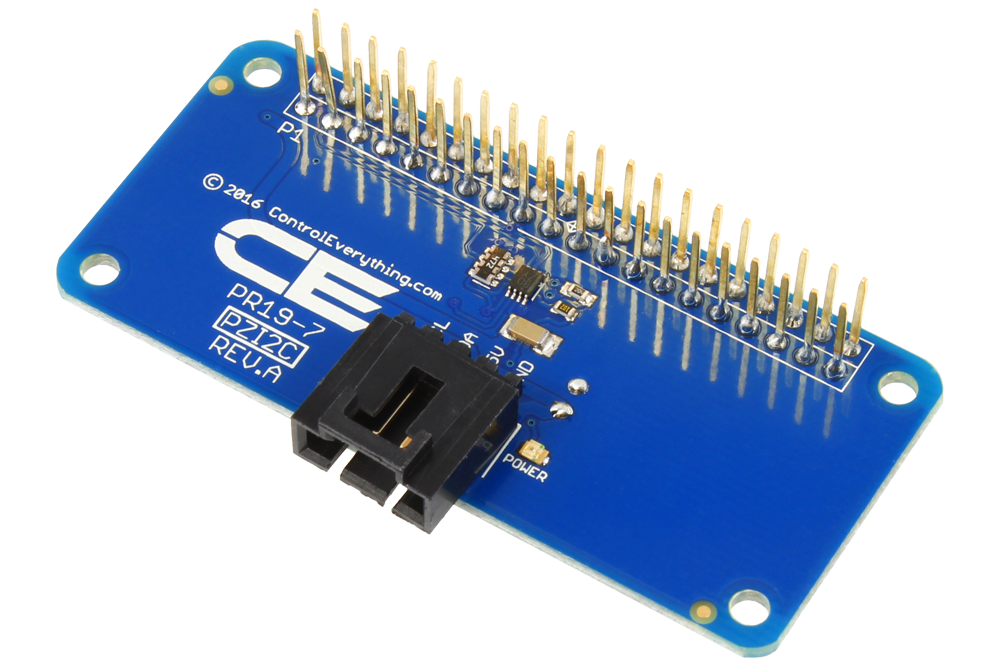

NCD PR19-7 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

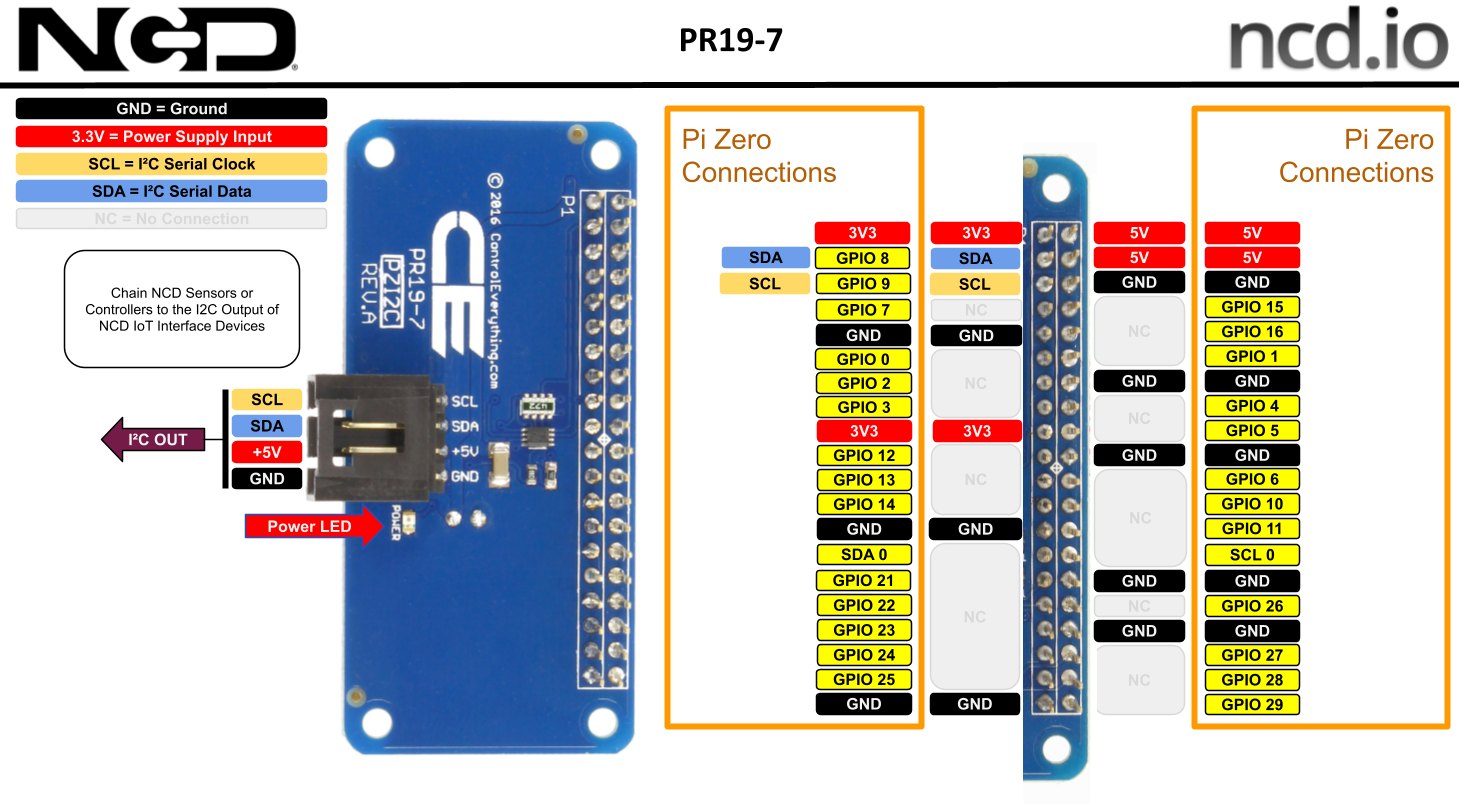

NCD PR19-7 - I2C 실드 기판의 핀 연결 위치 설명도
