NCD PR2-2 Raspberry Pi 4, Pi 3 및 Pi 2 용 I2C 실드 (외향 I2C 포트 포함)

MODEL
PR2-2
브랜드
NCD
제품 자료

Pi 4·3·2의 바깥쪽⁣ 5V I2C 포트 쉴드

NCD PR2-2 Raspberry Pi용 I2C 쉴드

견적 받기

NCD 한국 독점 공급 파트너

NCD PR2-2는 I2C 포트가 보드 가장자리 바깥쪽을 향하는 Raspberry Pi 4·3·2용 I2C 쉴드(I2C Shield)입니다. 내장 레벨 시프터로 5V I2C 포트를 만들어 NCD 장치를 직접 연결합니다.

케이블을 보드 밖으로 빼서 외부 모듈과 연결하는 구성에 맞습니다. 40핀 헤더는 패스스루 구조여서 점유되지 않습니다. 바깥쪽 포트는 일부 인클로저와 개조 없이 맞지 않을 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

바깥쪽

I2C 포트 방향

Pi 4 · 3 · 2

대상 보드

+5V

레벨 시프트 포트

40핀

패스스루 커넥터

제품 자료

연결 도면과⁣ 자료

이 제품의 기계 도면, 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

5V

레벨 시프트 I2C 포트

7모델

포트 방향별 쉴드 라인업

40핀

패스스루 커넥터(Pi 4 · 3 · 2 · Zero)

26핀

패스스루 커넥터(구형 Pi)

케이스 확인

PR2-2 설치 전⁣ 인클로저 대조

바깥쪽 포트의 케이블 인출

포트가 보드 바깥 가장자리를 향해 있어 케이블을 연결하기 쉽습니다. 반대로 케이스 내벽과 간섭할 수 있으니 개구부 위치를 먼저 확인합니다.

항목PR2-2
대상 보드Raspberry Pi 4 · 3 · 2
I2C 포트+5V, 바깥쪽 방향, 레벨 시프터 내장
커넥터40핀 패스스루 (확장 포트 비점유)
인터페이스4핀 I2C (nodeLynk 규격)
어댑터 유형nodeLynk 마스터 어댑터 (비침습형)

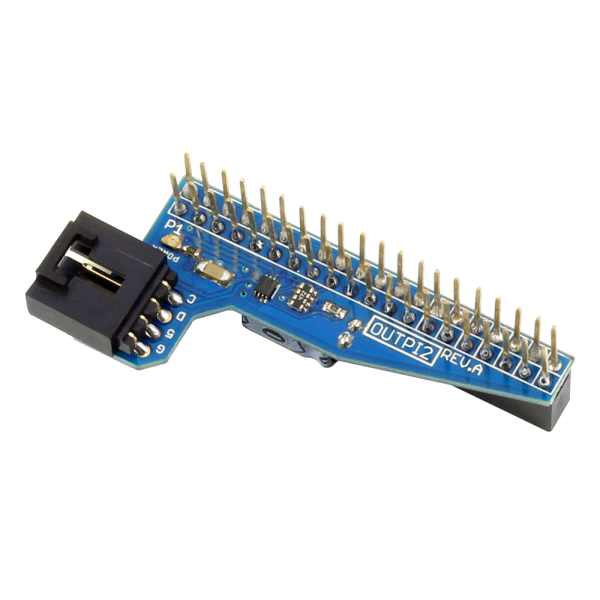

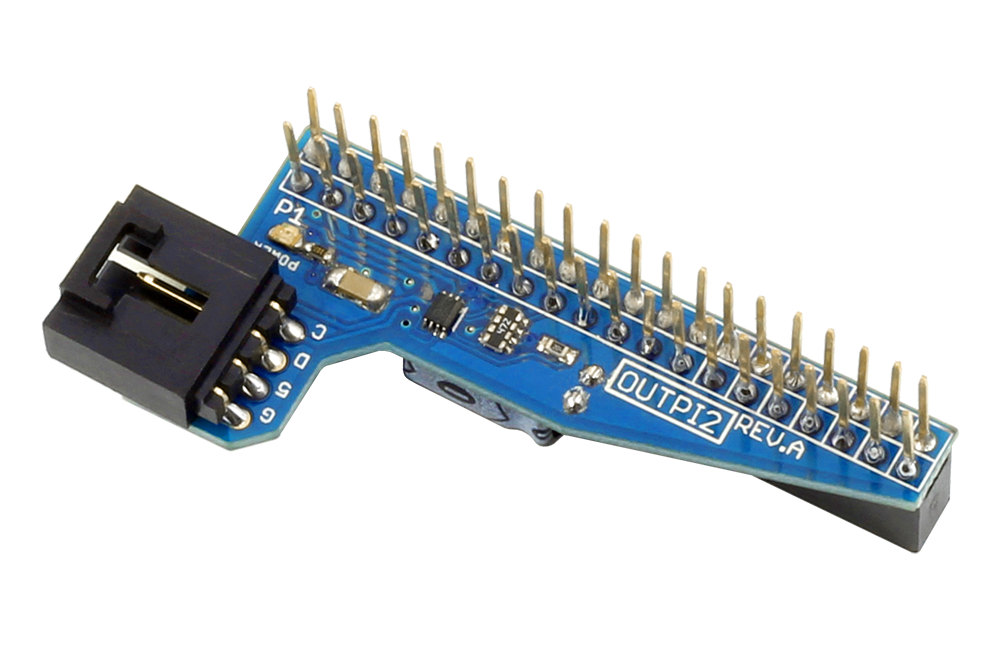

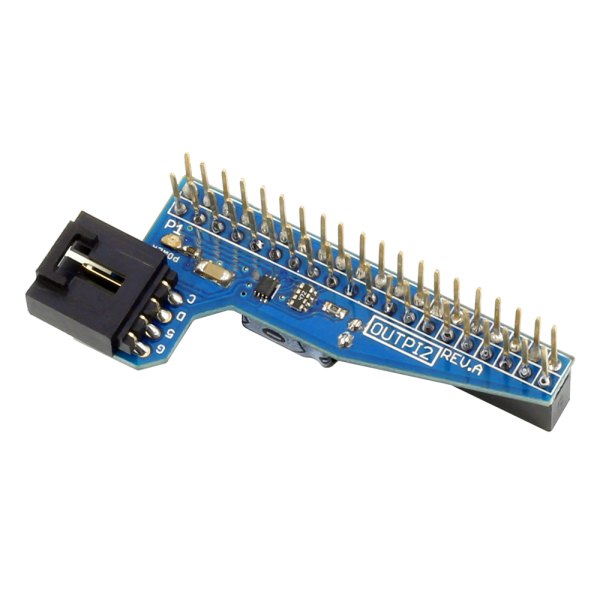

NCD PR2-2 - 긴 핀 헤더와 I2C 커넥터가 달린 파란 쉴드 보드
긴 핀 헤더와 I2C 커넥터가 달린 파란 쉴드 보드

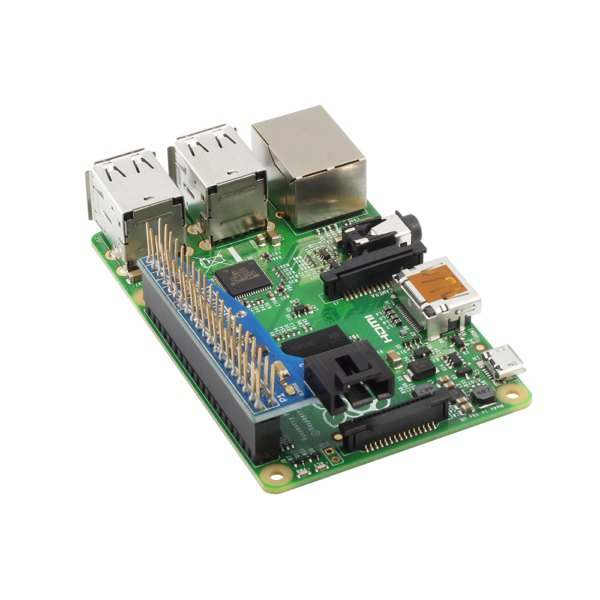

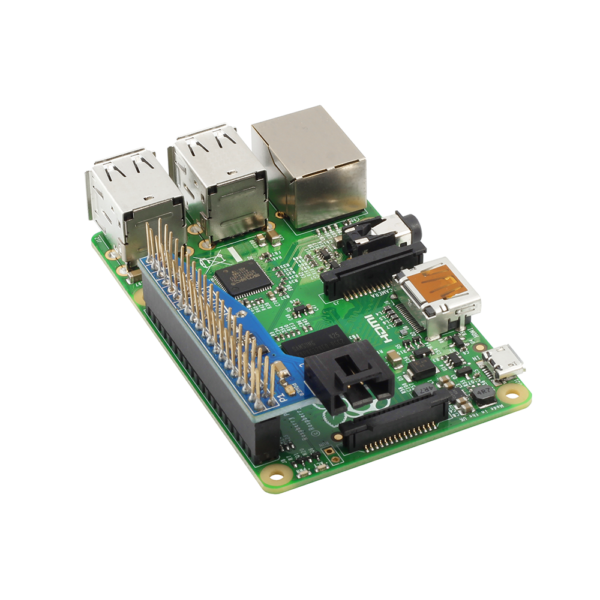

NCD PR2-2 - 라즈베리 파이에 I2C 쉴드를 장착한 모습
라즈베리 파이에 I2C 쉴드를 장착한 모습

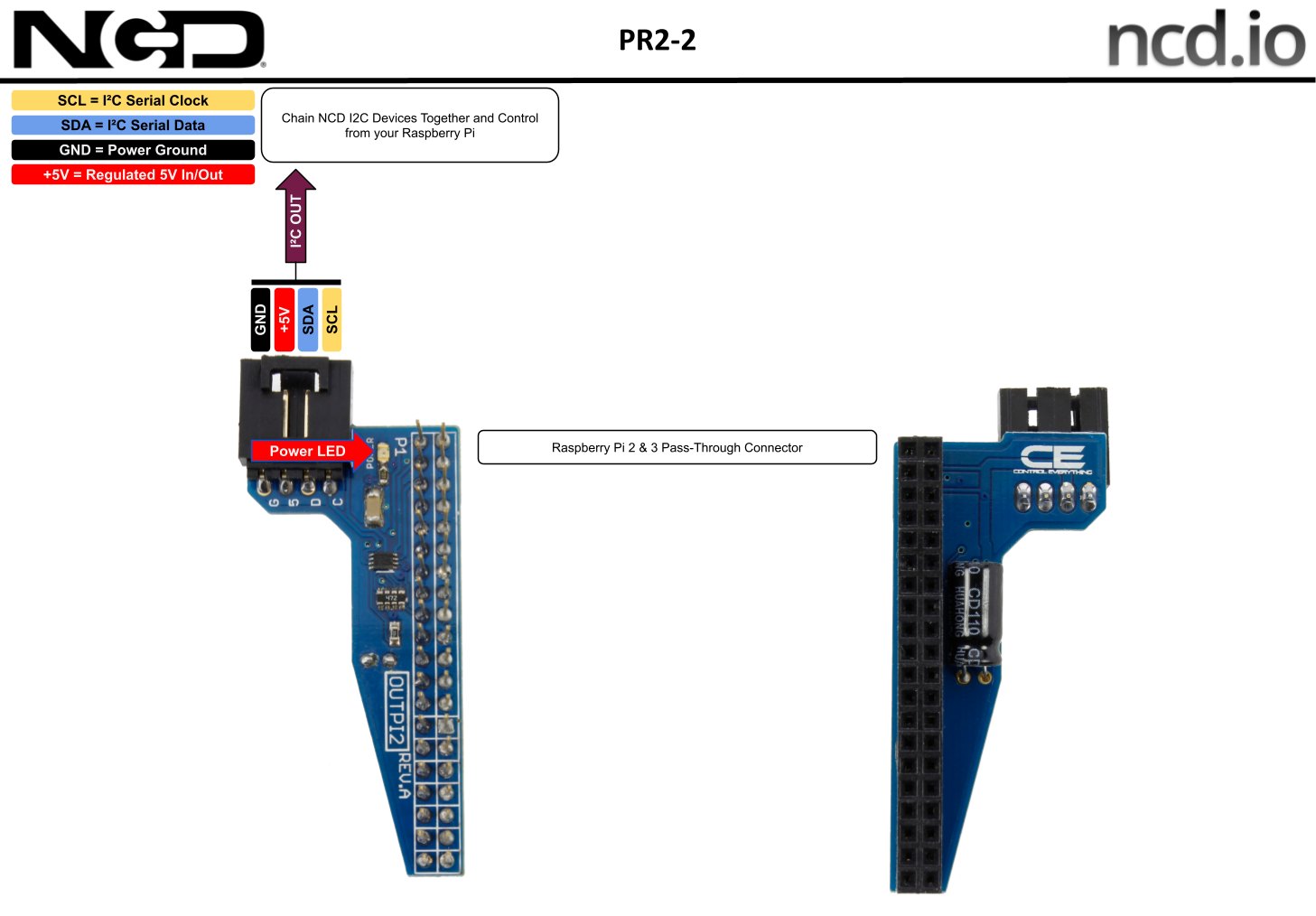

NCD PR2-2 - I2C 실드 기판의 포트와 연결부 설명도
I2C 실드 기판의 포트와 연결부 설명도

활용 분야

외부 센서를 잇는⁣ Pi 계측 장치

  • 케이블로 연결하는 외부 I2C 센서 모듈을 Pi에 접속합니다.
  • NCD I2C 모듈을 체인으로 묶어 Pi에서 측정합니다.

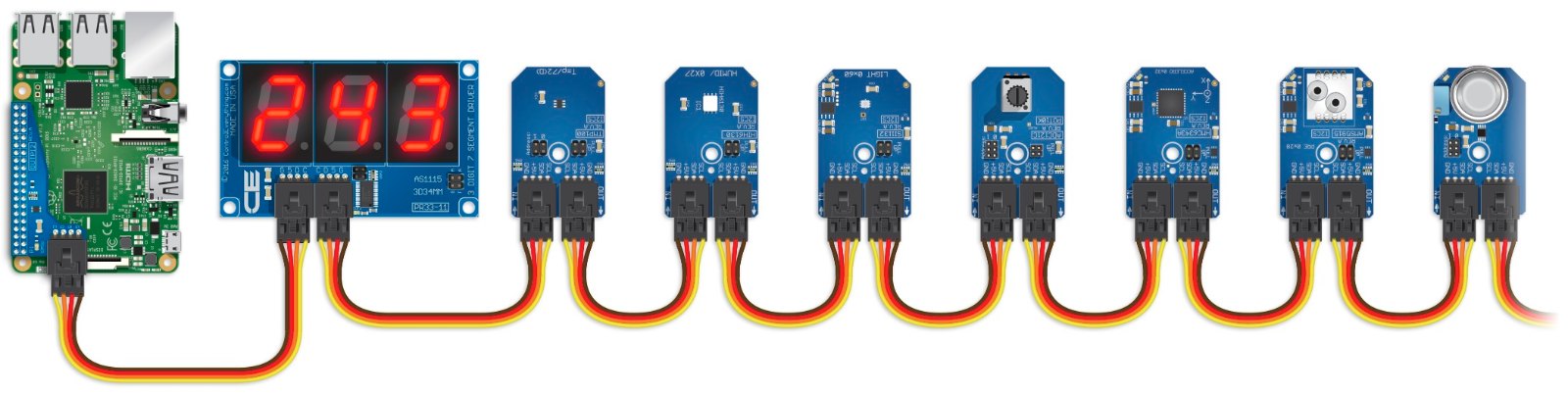

NCD PR2-2 - 제어 보드에 센서와 표시기를 연결한 구성도
제어 보드에 센서와 표시기를 연결한 구성도

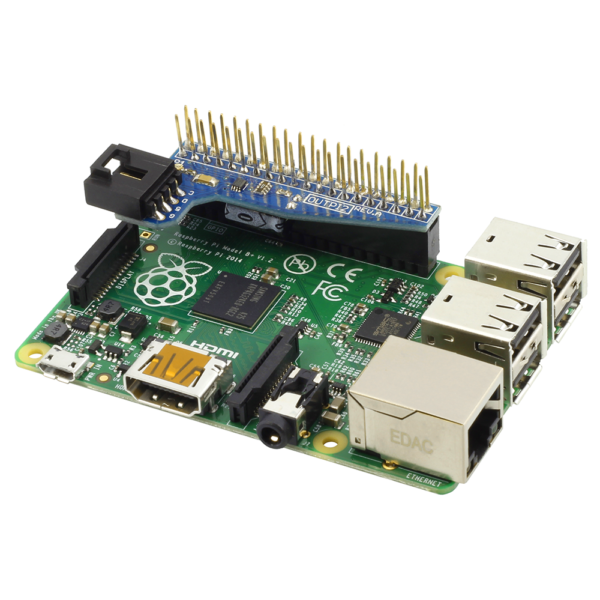

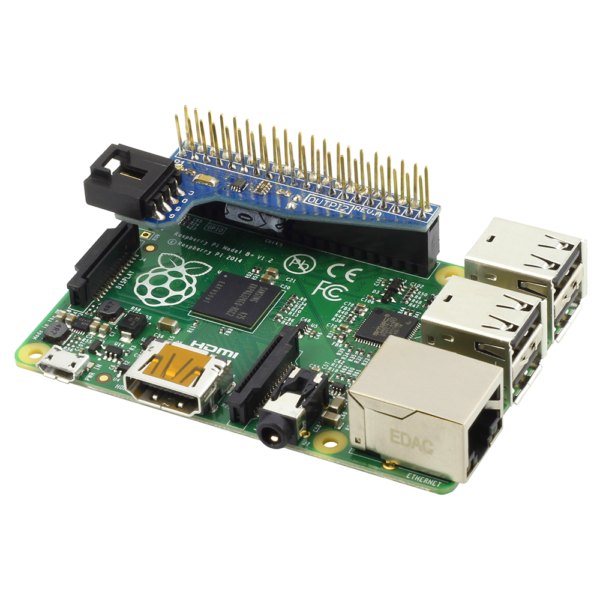

NCD PR2-2 - 라즈베리 파이 위에 얹은 쉴드의 핀 헤더와 커넥터
라즈베리 파이 위에 얹은 쉴드의 핀 헤더와 커넥터

제품 상세 이미지

NCD PR2-2 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR2-2와 함께⁣ 비교할 Pi 쉴드

  • PR32-25 — 바깥쪽 I2C 포트에 XBee 호환 통신 포트를 더한 Pi 2·3·4용
  • PR2-1 — Pi 4·3·2용 안쪽(로우 프로파일) I2C 포트
  • PR2-3 — Pi 4·3·2용 바깥쪽 I2C 포트, HDMI 포트 위에서 종료
  • PR1-22 — 26핀 구형 Raspberry Pi용 안쪽 I2C 포트
  • PR1-23 — 26핀 구형 Raspberry Pi용 바깥쪽 I2C 포트
  • PR19-7 — Raspberry Pi Zero용 바깥쪽 I2C 포트
