NCD KIT-RP-EMK Raspberry Pi 에너지 모니터링 키트

NCD KIT-RP-EMK Raspberry Pi 에너지 모니터링 키트

MODEL
KIT-RP-EMK
브랜드
NCD
제품문의 구매하기

Raspberry Pi에 꽂아
AC 전류를 읽는 모니터링 키트

NCD KIT-RP-EMK 에너지 모니터링 키트

견적 받기

NCD 국내 정식 공급 파트너

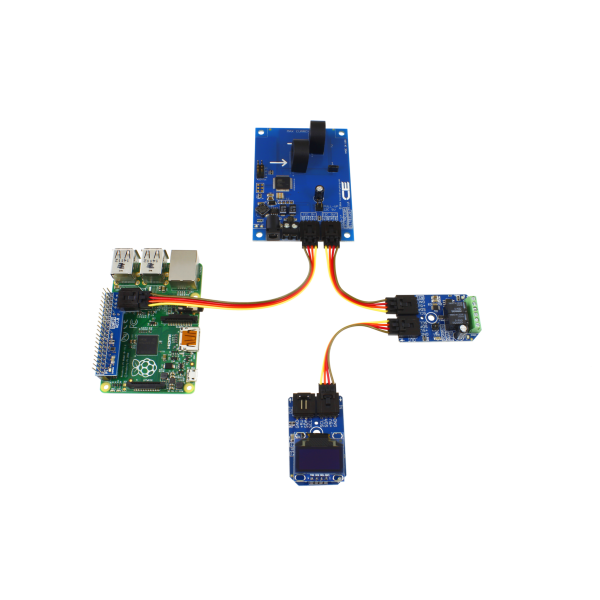

NCD KIT-RP-EMK는 Raspberry Pi 2·3용 I2C 쉴드, 2채널 AC 전류 모니터링 컨트롤러, 2채널 1 A SPDT 신호 릴레이, 0.9인치 OLED로 구성된 에너지 모니터링 키트입니다. I2C 통신으로 최대 10 A의 AC 전류를 측정합니다.

전류 모니터가 사전 튜닝된 범위 안에서 95% 정확도로 부하 전류를 읽고 OLED에 값을 바로 표시하므로 별도 화면 없이 현장 상태를 확인합니다. 구성 모듈은 포함된 케이블로 전류 모니터부터 차례로 연결하므로 납땜이 필요 없습니다. (주)테솔이 국내에 공식 공급합니다.

10 A

AC 전류 최대 측정 범위

2채널

전류 모니터 채널 수

1 A

SPDT 릴레이 2채널

0.9인치

파란색 OLED 디스플레이

특징

측정·표시·제어를
한 세트로 구성

핵심 특징현장에서 달라지는 점
플러그 앤 플레이쉴드를 Raspberry Pi에 꽂고 케이블을 연결하면 바로 전류 측정을 시작하므로 배선 준비 시간이 짧습니다.
AC 전류 측정2채널 컨트롤러가 I2C로 AC 전류를 측정해 부하 두 곳을 동시에 감시합니다.
1 A SPDT 릴레이2채널 릴레이로 측정 결과에 따라 신호성 장치의 켜짐과 꺼짐을 제어합니다.
OLED 표시128 × 64 그래픽 화면에 값을 표시하므로 호스트 모니터가 없는 설치 위치에서도 수치를 읽을 수 있습니다.
모듈식 체인센서, 릴레이, FET 드라이버를 체인에 추가해 측정 지점과 제어 대상을 늘릴 수 있습니다.

전류 측정

사전 튜닝 범위와
측정 채널 구성

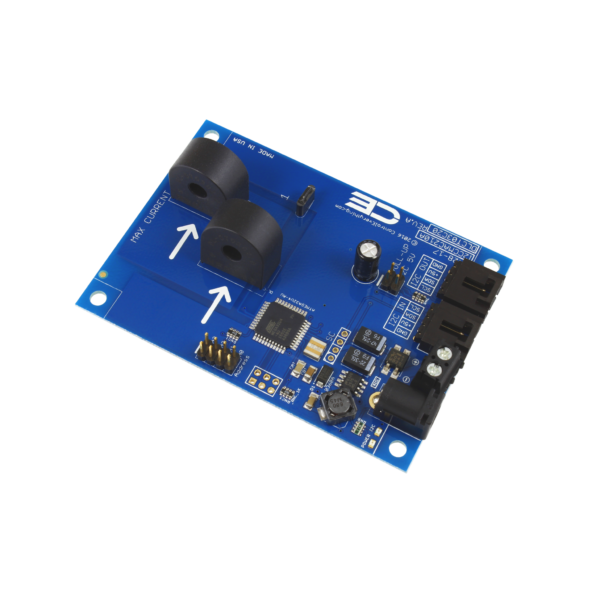

전류 모니터링 컨트롤러는 최대 10 A의 AC 전류를 I2C 통신으로 전달하며, 95% 정확도는 사전 튜닝된 전류 범위 안에서 적용됩니다. 튜닝 범위를 넘는 전류에는 맞지 않습니다.

AC 전원선에 센서를 연결할 때

AC 전원선에 센서를 설치하는 작업은 전원을 차단한 상태에서 진행하며, 설치는 전기 작업 자격을 갖춘 담당자가 맡습니다. 2채널 구성이라 부하 두 곳의 전류를 한 컨트롤러로 비교할 수 있습니다.

체인 확장

모듈식 체인으로
구성 확장

전류 모니터에서 시작하는 체인

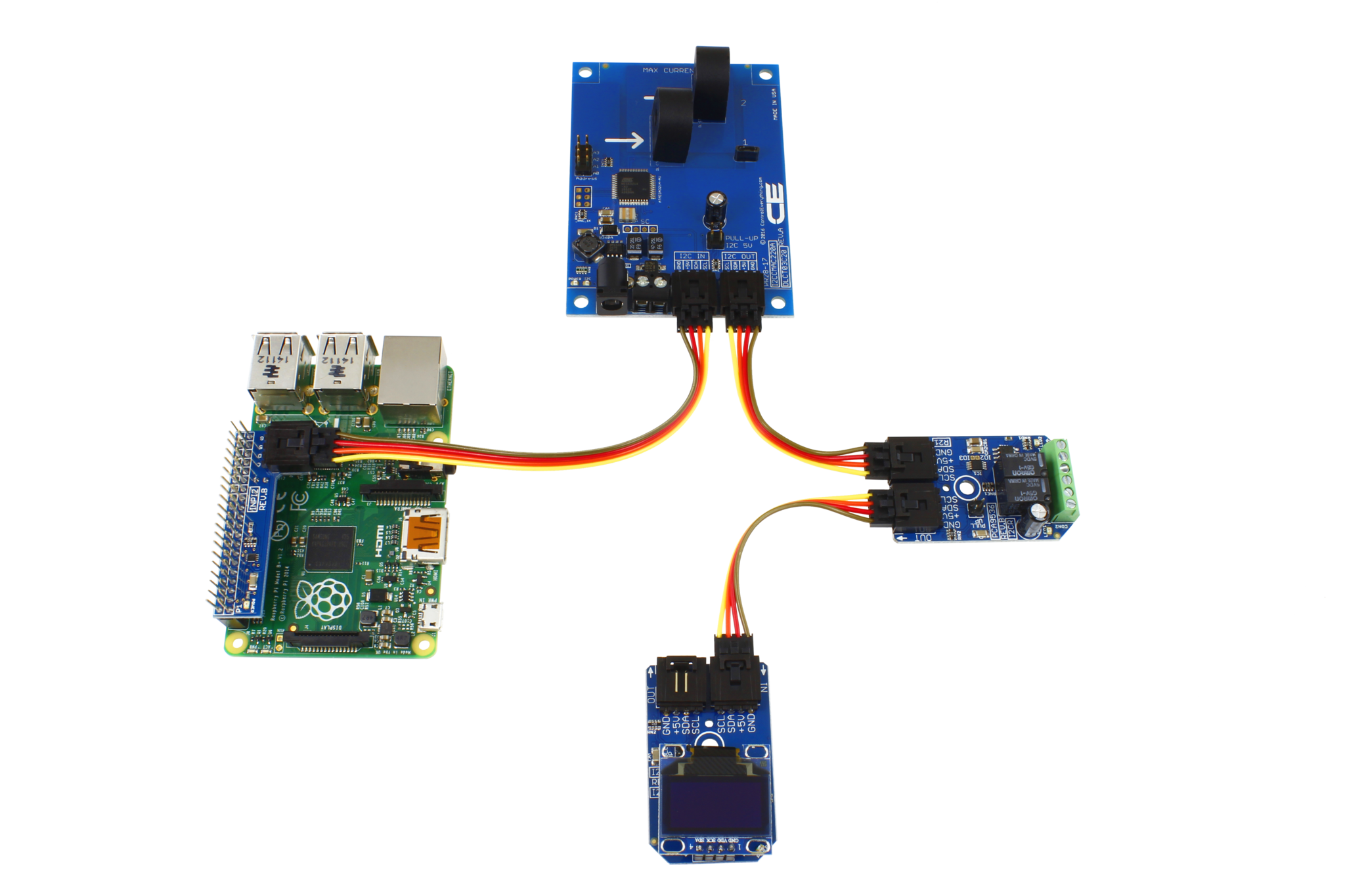

모든 장치는 포함된 케이블로 전류 모니터에서 시작해 순서대로 이어지는 체인 구조입니다. 릴레이와 OLED가 이미 체인에 포함되어 있으며, 센서나 FET 드라이버 같은 NCD I2C 모듈을 추가하면 계측 지점이 늘어납니다.

사양

AC 10 A 측정과
릴레이·OLED 사양

항목사양
측정 통신I2C
전류 측정 범위AC 최대 10 A
전류 측정 정확도95% (사전 튜닝된 전류 범위 안)
전류 측정 채널2채널
릴레이 출력2채널 1 A SPDT 신호 릴레이 컨트롤러
디스플레이파란색 OLED 128 × 64 그래픽 · 0.9인치
호스트 인터페이스Raspberry Pi 2 · 3용 I2C 쉴드
연결 구조포함 케이블로 전류 모니터부터 순차 연결하는 모듈식 체인
확장센서 · 릴레이 · FET 드라이버를 체인에 추가
동작 방식플러그 앤 플레이 (납땜 불필요)

활용 분야

Pi로 전류 데이터를
수집하는 응용

  • 가정·사무실 전기 사용량 모니터링 — 2채널로 두 부하의 AC 전류를 기록합니다.
  • Raspberry Pi 기반 에너지 관리 프로토타입 — 측정, 표시, 제어를 한 키트로 구성합니다.
  • 릴레이 자동화 실험 — 측정값에 따라 장치 전원 신호를 켜고 끕니다.
  • 계측 시스템 확장 — 체인에 센서를 추가해 측정 지점을 늘립니다.

선택 가이드

KIT-RP-EMK와 단품
모듈 선택

이럴 때 (현장 조건)권장 구성선택 이유
전류 측정, 릴레이, 표시를 한 번에 시작할 때KIT-RP-EMK쉴드·전류 모니터·릴레이·OLED가 케이블과 함께 구성되기 때문입니다.
전류 측정만 필요할 때PR28·PR29 시리즈 단품전류 모니터 모듈만 골라 사용할 수 있기 때문입니다.
릴레이만 추가할 때PR13-312채널 1 A SPDT 신호 릴레이 단품이기 때문입니다.
OLED 표시만 추가할 때PR13-21OLED 디스플레이 단품이기 때문입니다.

구성·옵션

구성품과 별매 항목

구성품내용구분

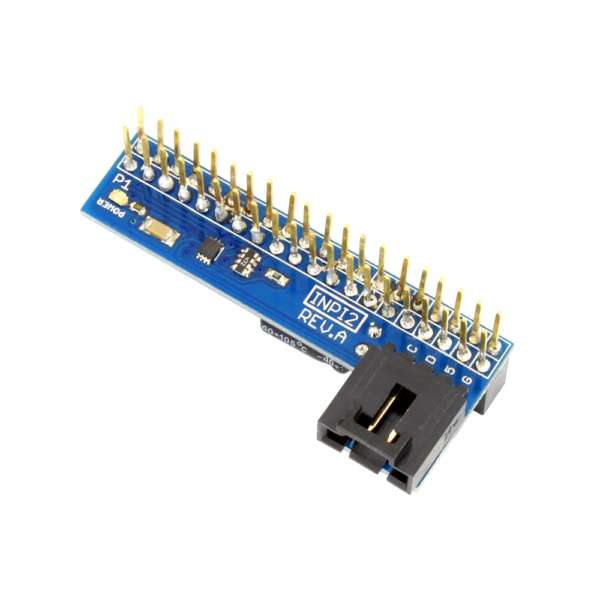

I2C 쉴드Raspberry Pi 2 · 3용 인터페이스 어댑터포함
전류 모니터2채널 AC 전류 모니터링 컨트롤러포함

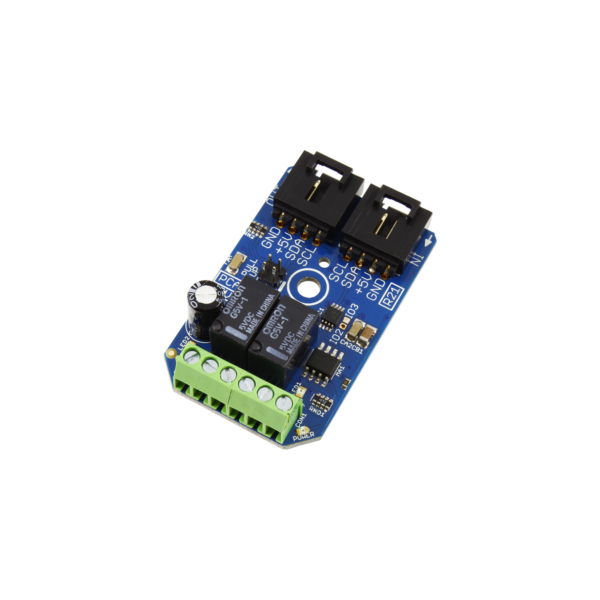

신호 릴레이2채널 1 A SPDT 컨트롤러포함

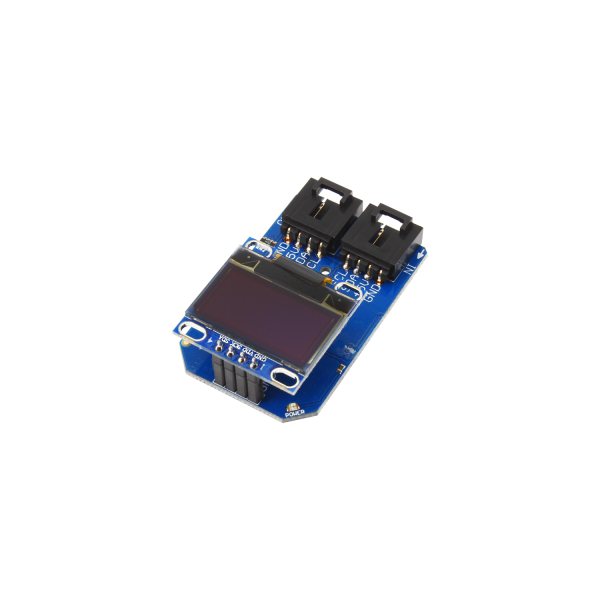

디스플레이파란색 OLED 128 × 64 그래픽 · 0.9인치포함
케이블모듈 연결용 케이블 일체포함
Raspberry Pi 본체Raspberry Pi 2 또는 3별매
