NCD Raspberry Pi 디스플레이 키트

MODEL: Raspberry Pi 디스플레이 키트
브랜드: NCD

제품문의 구매하기

납땜 없이 Pi에 꽂아
Cayenne과 연동하는 키트

NCD KIT-CAY-HA · WS · DK 입문 키트

견적 받기

NCD 국내 정식 공급 파트너

NCD KIT-CAY-HA, KIT-CAY-WS, KIT-CAY-DK는 Raspberry Pi 2·3에 I2C 쉴드를 꽂아 Cayenne IoT 플랫폼과 연동하는 입문 키트(홈 오토메이션·기상 관측·디스플레이)입니다. 키트마다 4채널 10 A 릴레이 제어, 온도·기압 측정, 100 mm 근접 감지 가운데 하나를 맡습니다.

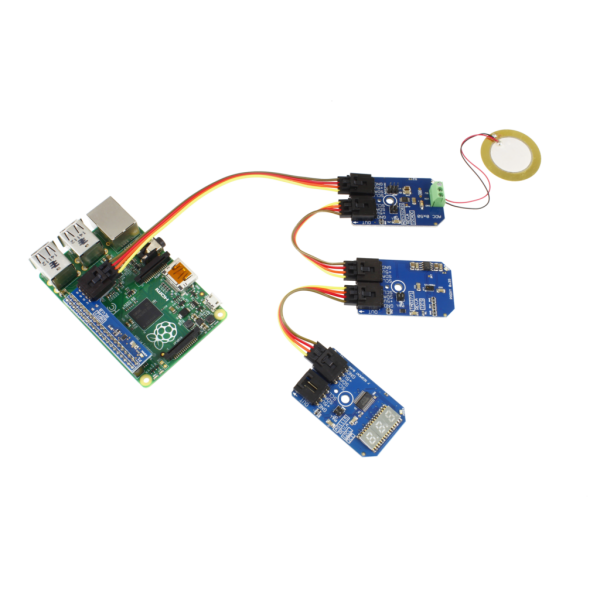

쉴드를 Raspberry Pi에 꽂고 포함된 케이블로 보드를 연결하면 센서 값이 Cayenne 웹 인터페이스에 표시되어 몇 분 안에 데이터를 확인할 수 있습니다. 릴레이는 웹에서 제어합니다. 필요한 쉴드, 센서, 케이블이 한 세트에 들어 있어 부품을 따로 선정할 필요가 없습니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

Cayenne IoT Cloud 빠른 시작 가이드

4채널

HA 키트 10 A SPDT 릴레이

4개

HA 키트 온보드 프로그래밍 GPIO

100 mm

DK 키트 근접 거리 측정

3자리

DK 키트 LED 숫자 디스플레이

특징

Cayenne 연동 입문
HA·WS·DK 키트 3종

핵심 특징	현장에서 달라지는 점
Cayenne 웹 제어	웹 인터페이스에서 센서 값을 확인하고 릴레이를 제어하므로 별도 대시보드 개발이 필요 없습니다.
릴레이 자동화	HA 키트는 광 센서와 온도 센서 값에 맞춰 릴레이가 반응하도록 Cayenne에서 조건을 설정합니다.
온도·기압 측정	WS 키트는 온도 센서와 기압 센서로 기상 데이터를 수집해 클라우드에 업로드합니다.
근접·조도·노크 감지	DK 키트는 근접 거리, 주변 조도, 노크 진동을 감지해 화면에 표시합니다.
납땜 없는 연결	쉴드를 꽂고 케이블로 보드를 연결하면 되므로 인두 작업 없이 프로토타입을 구성합니다.

HA 키트

HA 키트의
릴레이 컨트롤러

HA 키트의 릴레이 컨트롤러는 10 A SPDT 릴레이 4개와 온보드 프로그래밍 GPIO 연결 4개를 갖추며, GPIO에는 버튼·스위치·LED를 추가할 수 있습니다. 포함된 광 센서로 조도를 측정해 릴레이 반응을 자동화하고, 환경 조건에 맞춰 온도 센서와 제어 릴레이를 더할 수 있습니다.

HA 키트의 릴레이 배선

10 A 릴레이에 교류 부하를 연결할 때는 전원을 차단한 상태에서 배선하고, 설치는 전기 작업 자격을 갖춘 담당자가 맡으세요. Cayenne 클라우드 서비스를 국내에서 이용하는 조건은 별도로 검토한 뒤 적용하세요.

WS·DK 키트

기상 측정과
근접·진동 표시

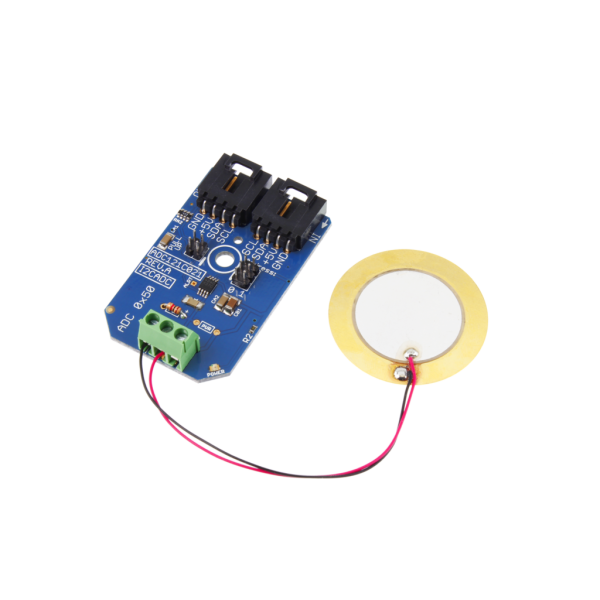

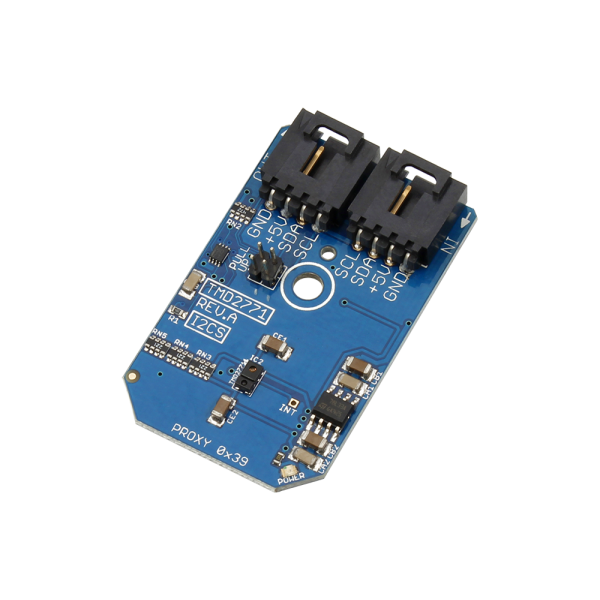

WS 키트는 온도 센서, 기압 센서, Raspberry Pi I2C 쉴드로 구성되며 Cayenne 플랫폼에서 온도와 압력 데이터를 확인합니다. DK 키트는 근접 감지기와 주변 광 센서로 최대 100 mm 거리까지 측정하고, 노크 센서로 진동을 감지해 노크 횟수를 표시합니다.

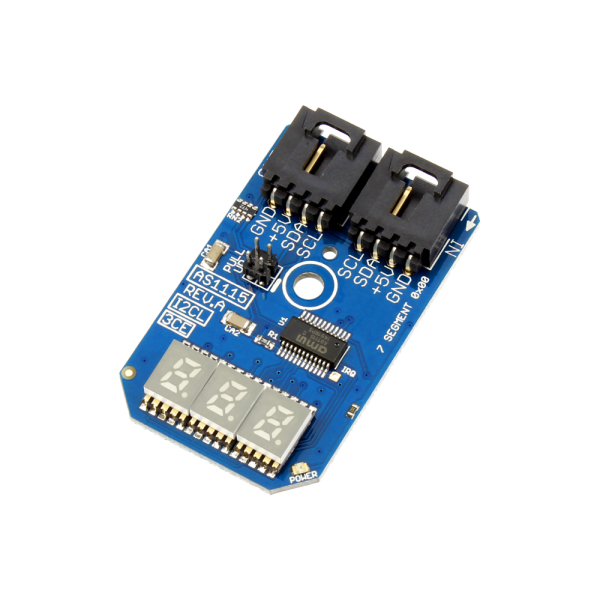

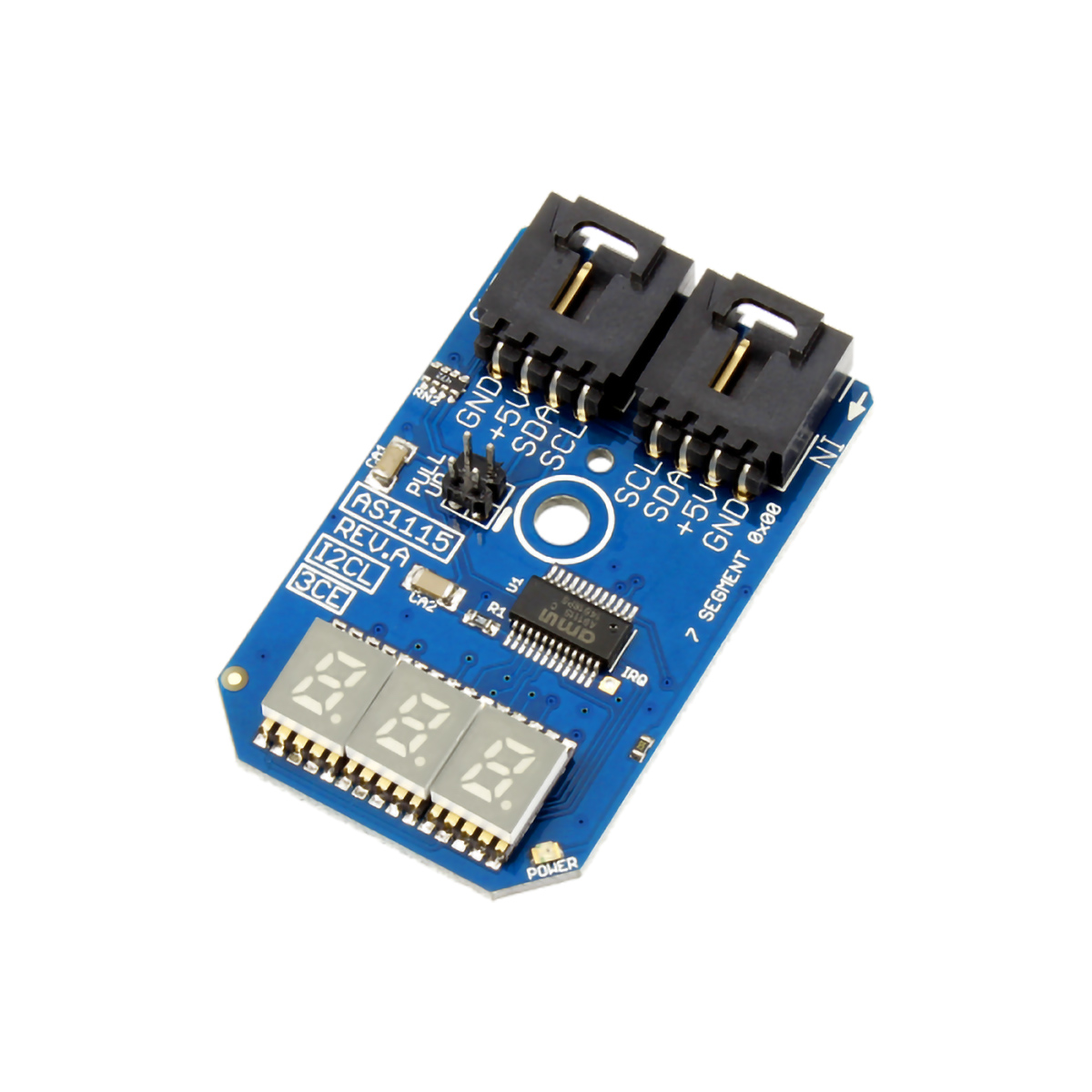

DK 키트의 3자리 LED 표시

3자리 LED 숫자 디스플레이는 신호 강도 같은 실제 데이터를 실시간으로 표시합니다. 근접 거리, 조도, 노크 횟수가 화면에 바로 나타나므로 센서 반응을 살피는 실습 시간이 줄어듭니다.

사양

HA·WS·DK 키트
구성 비교 사양

항목	KIT-CAY-HA	KIT-CAY-WS	KIT-CAY-DK
키트 구분	홈 오토메이션	기상 관측	디스플레이
릴레이 출력	10 A SPDT 4채널	해당 없음	해당 없음
릴레이 GPIO	온보드 프로그래밍 가능 4개	해당 없음	해당 없음
센서	광 센서 · 온도 센서	온도 센서 · 기압 센서	근접 감지기 · 주변 광 센서 · 노크 센서
거리 측정 범위	해당 없음	해당 없음	최대 100 mm (근접 센서)
표시 장치	해당 없음	해당 없음	3자리 LED 숫자 디스플레이
호스트 인터페이스	Raspberry Pi 2 · 3용 I2C 쉴드	Raspberry Pi 2 · 3용 I2C 쉴드	Raspberry Pi 2 · 3용 I2C 쉴드
플랫폼	Cayenne IoT Cloud	Cayenne IoT Cloud	Cayenne IoT Cloud

키트 공통 사양

항목	사양
통신 방식	I2C
호스트	Raspberry Pi 2 · 3 (본체 별매)
쉴드 연결	Raspberry Pi에 꽂아 포함 케이블로 보드 연결
케이블	시작에 필요한 케이블 일체 포함
안내 자료	Cayenne IoT Cloud 빠른 시작 가이드 (선적 서류)
확장	I2C 버스에 NCD I2C 장치를 추가 연결

활용 분야

Cayenne 연동
실습과 프로토타입

홈 오토메이션 — 조명과 가전의 릴레이 제어 실습을 Cayenne 웹에서 구성합니다.
기상 관측 — 온도와 기압 데이터를 수집해 클라우드에 기록합니다.
근접·조도 감지 표시 장치 — 거리와 밝기를 LED 숫자로 표시하는 장치를 제작합니다.
IoT 클라우드 연동 입문 — 센서 값 수집부터 웹 표시까지 전 과정을 학습합니다.

선택 가이드

목적별 키트 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
릴레이를 웹에서 제어할 때	KIT-CAY-HA	10 A SPDT 릴레이 4채널과 광·온도 센서가 포함됩니다.
온도와 기압을 측정할 때	KIT-CAY-WS	온도 센서와 기압 센서로 구성됩니다.
근접·조도·진동을 화면에 표시할 때	KIT-CAY-DK	3자리 LED 디스플레이와 3종 센서가 포함됩니다.
개별 센서만 필요할 때	PR3-21 · PR10-5 · PR13-6 단품	필요한 센서 모듈만 따로 구성합니다.

구성·옵션

구성품과 별매 항목

구성품	내용	구분

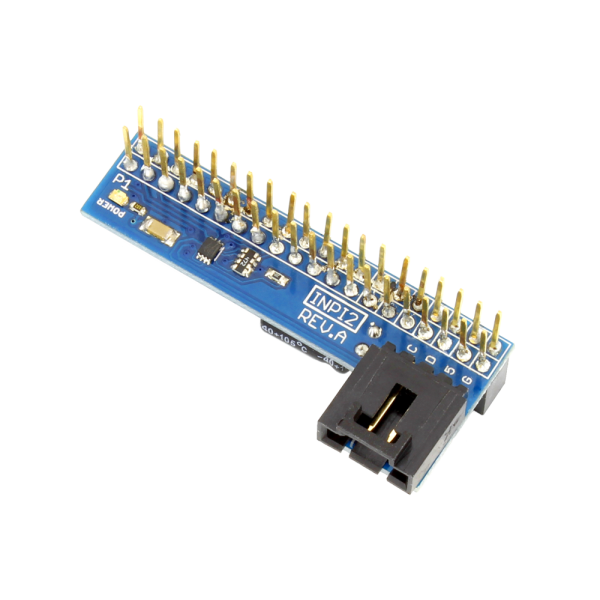

I2C 쉴드	Raspberry Pi 2 · 3용 인터페이스 어댑터	포함
릴레이 컨트롤러	10 A SPDT 4채널 (HA 키트)	포함

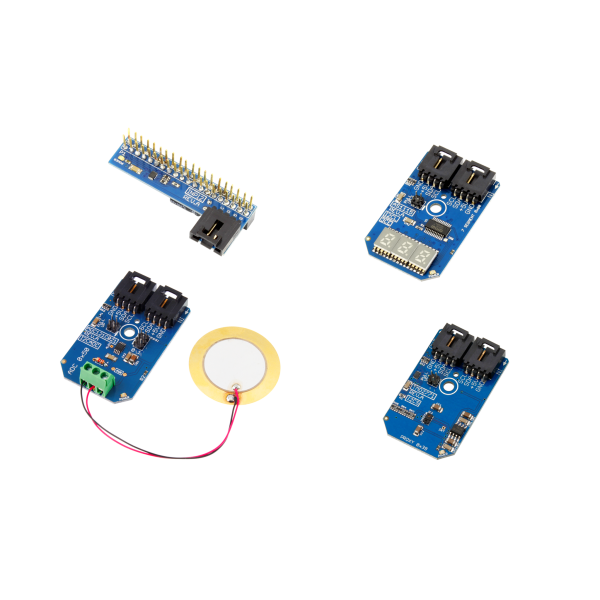

센서 모듈	광·온도 센서 (HA), 온도·기압 센서 (WS), 근접·조도·노크 센서 (DK)	포함
디스플레이	3자리 LED 숫자 디스플레이 (DK 키트)	포함
케이블	시작에 필요한 케이블 일체	포함
빠른 시작 가이드	Cayenne IoT Cloud 빠른 시작 가이드 (선적 서류)	포함
Raspberry Pi 본체	Raspberry Pi 2 또는 3	별매

Cayenne 플랫폼과
함께 보는 제품

NCD Cayenne 키트에 Raspberry Pi 본체가 포함되어 있습니까?
아니요, 본체는 포함되지 않습니다. 키트에는 쉴드, 모듈, 케이블이 포함되며 본체는 별매입니다.
KIT-CAY-HA, KIT-CAY-WS, KIT-CAY-DK 중 어느 키트를 골라야 합니까?
릴레이 제어가 목적이면 HA, 온도·기압 측정이면 WS, 근접·조도·진동 표시이면 DK 키트를 선택합니다.
HA 키트에는 릴레이가 몇 개 들어 있습니까?
10 A SPDT 릴레이 4개가 들어 있고, 온보드 프로그래밍 GPIO 4개도 추가로 갖춥니다.
Cayenne 키트는 처음 사용하는 사람도 시작할 수 있습니까?
네, 쉴드를 꽂고 케이블로 보드를 연결하면 시작할 수 있습니다. Cayenne IoT Cloud 빠른 시작 가이드도 함께 포함됩니다.
NCD I2C 센서를 키트에 추가로 연결할 수 있습니까?
네, I2C 버스에 NCD I2C 장치를 추가로 연결할 수 있어 키트를 구성한 뒤에도 측정 지점을 늘릴 수 있습니다.
