웹에서 릴레이 4개를 켜고 끄는 입문 키트
NCD KIT-CAY-HA Cayenne 홈 오토메이션 키트 릴레이 출력 : 10 A SPDT 4채널 릴레이 GPIO : 온보드 프로그래밍 가능 4개 호스트 인터페이스 : Raspberry Pi 2
견적 받기NCD 한국 독점 공급 파트너

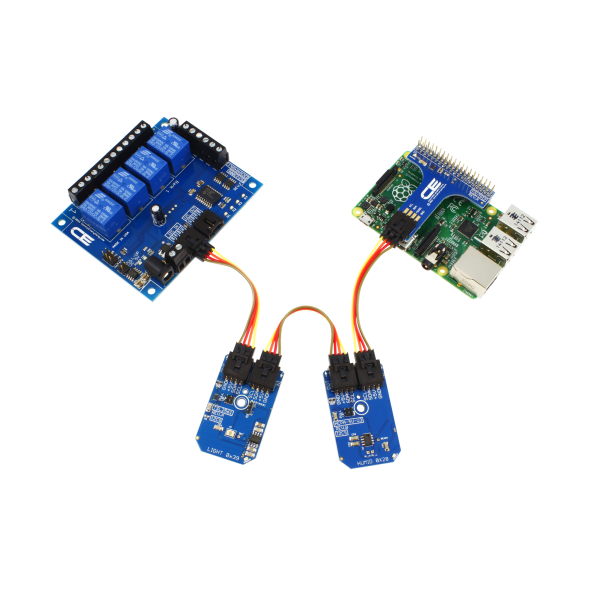

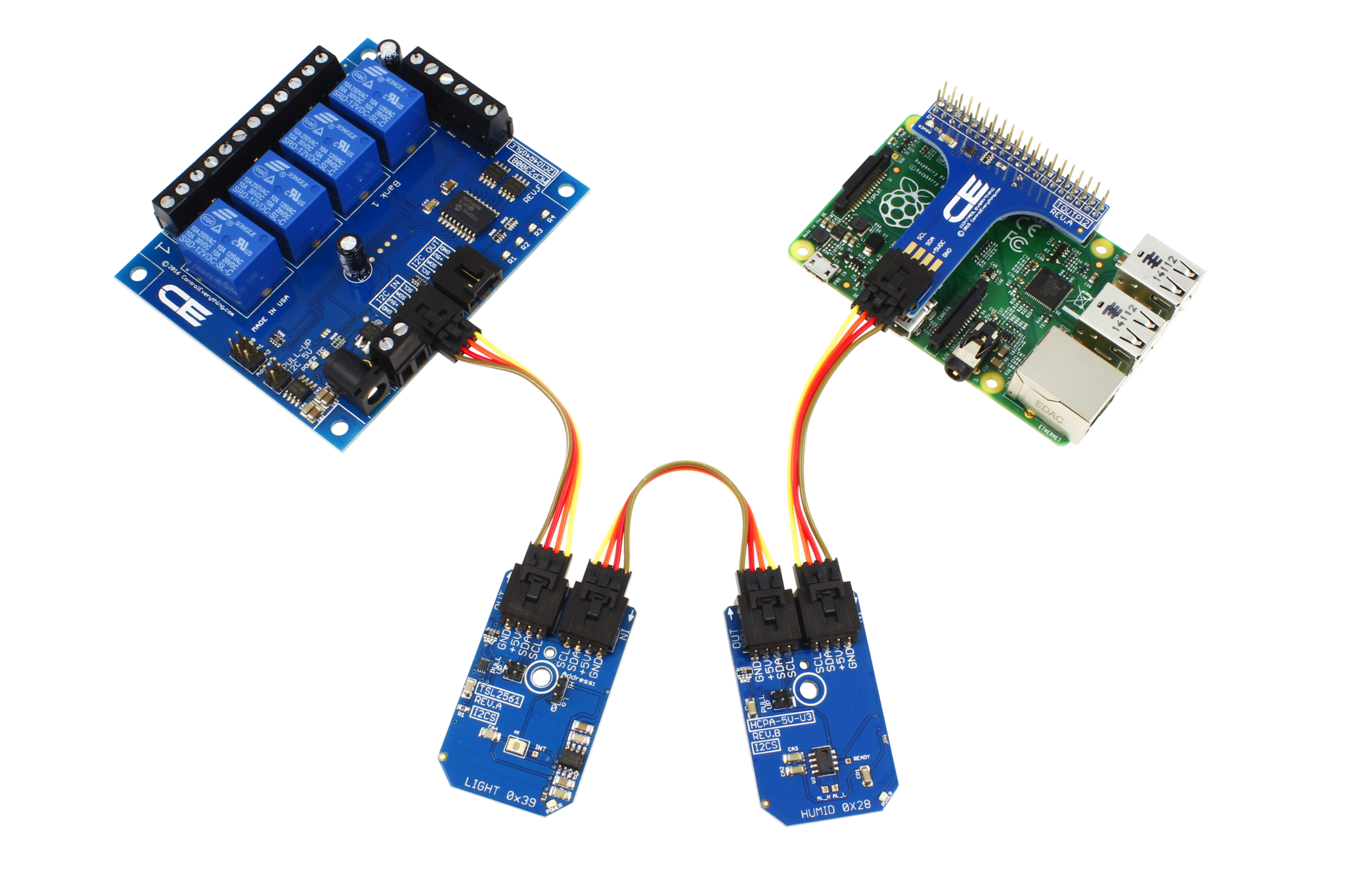

NCD KIT-CAY-HA는 10 A SPDT 릴레이 4채널 컨트롤러와 광 센서, 온도 센서를 Raspberry Pi 2·3용 I2C 쉴드로 묶은 Cayenne 연동 홈 오토메이션 키트(Home Automation Kit)입니다. 쉴드를 Pi에 꽂고 포함된 케이블로 보드를 연결하면 Cayenne 웹 인터페이스에서 릴레이를 제어합니다. (주)테솔이 국내에 공식 공급합니다.
광 센서나 온도 센서 값에 따라 릴레이가 동작하도록 Cayenne에서 조건을 설정하므로 별도 대시보드를 개발하지 않아도 됩니다. 납땜 없이 꽂아서 구성하므로 제어 로직 시험용 시제품에 맞습니다.
제품 자료
제품 설명서와 자료
이 제품의 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
릴레이 컨트롤러
KIT-CAY-HA 4채널 릴레이와 GPIO

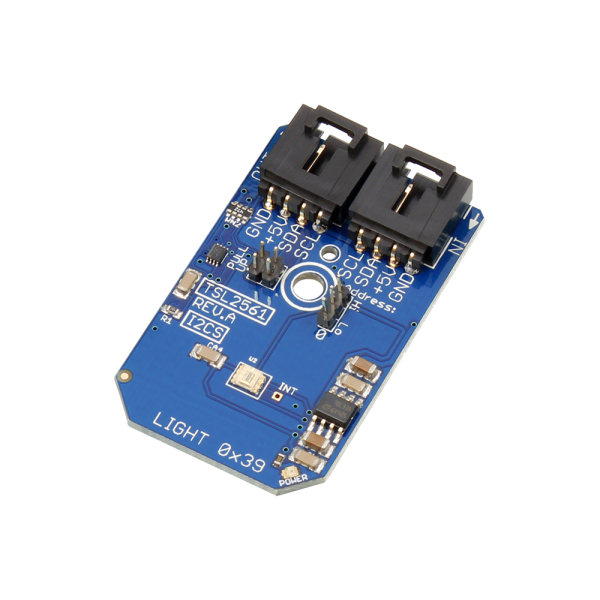

릴레이 컨트롤러는 10 A SPDT 릴레이 4개와 온보드 프로그래밍 GPIO 연결 4개를 갖추며, GPIO에는 버튼·스위치·LED를 연결할 수 있습니다. 광 센서로 조도를 측정하고 온도 센서 값과 함께 릴레이 동작 조건으로 사용합니다.
교류 부하 배선 주의
10 A 릴레이에 교류 부하를 연결할 때는 전원을 차단한 상태에서 배선하고, 설치는 전기 작업 자격을 갖춘 담당자가 맡으세요. Cayenne 클라우드 서비스를 국내에서 이용하는 조건은 별도로 검토한 뒤 적용하세요.
특징
Cayenne 조건 설정과 납땜 없는 구성
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| Cayenne 웹 제어 | 웹 인터페이스에서 센서 값을 확인하고 릴레이를 제어합니다. |
| 릴레이 자동화 | 광 센서와 온도 센서 값에 맞춰 릴레이가 반응하도록 Cayenne에서 조건을 설정합니다. |
| 납땜 없는 연결 | 쉴드를 꽂고 케이블로 보드를 연결하면 되므로 인두 작업이 필요 없습니다. |

사양
KIT-CAY-HA 구성·사양
| 항목 | 사양 |
|---|---|
| 키트 구분 | 홈 오토메이션 |
| 릴레이 출력 | 10 A SPDT 4채널 |
| 릴레이 GPIO | 온보드 프로그래밍 가능 4개 |
| 센서 | 광 센서 · 온도 센서 |

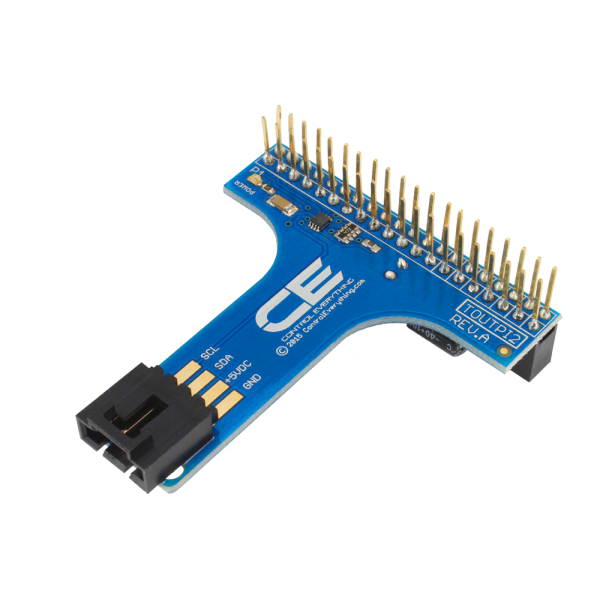

| 호스트 인터페이스 | Raspberry Pi 2 · 3용 I2C 쉴드 |
| 통신 방식 | I2C |
| 플랫폼 | Cayenne IoT Cloud |
| 케이블 | 시작에 필요한 케이블 일체 포함 |
| 안내 자료 | Cayenne IoT Cloud 빠른 시작 가이드 (선적 서류) |
| 별매 | Raspberry Pi 2 또는 3 본체 |

활용 분야
조명·가전 제어 실습과 시제품
- 홈 오토메이션 — 조명과 가전의 릴레이 제어 실습을 Cayenne 웹에서 구성합니다.
- IoT 클라우드 연동 입문 — 센서 값 수집부터 웹 표시까지 전 과정을 학습합니다.

같은 계열
KIT-CAY-HA와 같은 계열 키트
- KIT-CAY-WS — 릴레이 대신 온도·기압 센서로 기상 데이터를 수집합니다
- KIT-CAY-DK — 릴레이 없이 근접·조도·노크 센서와 3자리 LED 표시를 갖춥니다
관련 제품
Cayenne 환경에서 참고할 NCD 제품
- NCD Raspberry Pi 에너지 모니터링 키트 (KIT-RP-EMK)
- NCD Raspberry Pi용 I2C 쉴드 (PR32-25 · PR2-1 · 2 · 3 · PR1-22 · 23 · PR19-7)
- NCD I2C 디스플레이 (PR13-6 · PR33-11 · PR13-21)
KIT-CAY-HA에 Raspberry Pi가 포함됩니까?
아니요, 포함되지 않습니다. Raspberry Pi 2 또는 3 본체는 따로 준비하세요.
KIT-CAY-HA 릴레이는 몇 채널입니까?
10 A SPDT 릴레이 4채널입니다. 온보드 프로그래밍 GPIO도 4개 갖추고 있습니다.
KIT-CAY-HA는 웹에서 어떻게 제어합니까?
Cayenne 웹 인터페이스에서 릴레이를 제어합니다. 광·온도 센서 값에 따라 동작하는 조건도 Cayenne에서 설정합니다.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
KIT-CAY-HA에 Raspberry Pi가 포함됩니까?
아니요, 포함되지 않습니다. Raspberry Pi 2 또는 3 본체는 따로 준비하세요.
-
KIT-CAY-HA 릴레이는 몇 채널입니까?
10 A SPDT 릴레이 4채널입니다. 온보드 프로그래밍 GPIO도 4개 갖추고 있습니다.
-
KIT-CAY-HA는 웹에서 어떻게 제어합니까?
Cayenne 웹 인터페이스에서 릴레이를 제어합니다. 광·온도 센서 값에 따라 동작하는 조건도 Cayenne에서 설정합니다.
