Pi 2·3·4용 5V I2C + XBee 통신 포트
NCD PR32-25 Raspberry Pi용 I2C 쉴드 대상 보드 : Raspberry Pi 2 · 3 · 4 I2C 포트 : 5V, 바깥쪽 방향, 레벨 시프터 내장 커넥터 : 40핀 패스스루 (확장 포트 비점유)
견적 받기NCD 한국 독점 공급 파트너

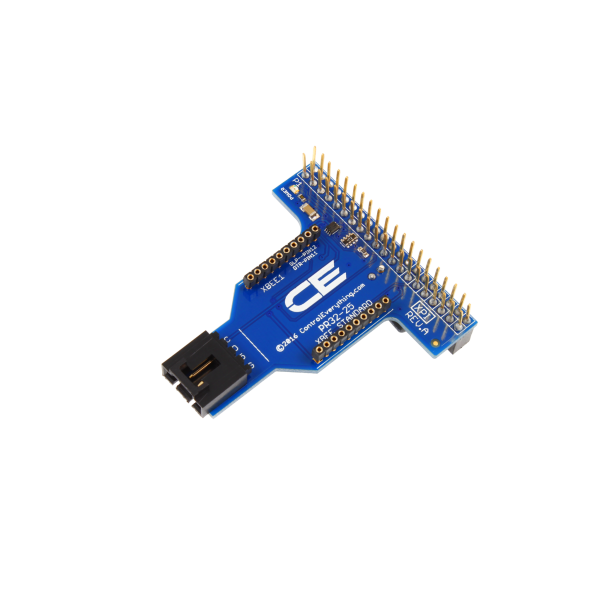

NCD PR32-25는 레벨 시프터로 5V I2C 포트를 더하고 XBee 호환 통신 포트까지 갖춘 Raspberry Pi 2·3·4용 I2C 쉴드(I2C Shield)입니다. Pi에서 NCD I2C 장치와 무선 모듈을 한 보드로 함께 연결합니다.
통신 포트에는 ZigBee·802.15.4·S3B 같은 Digi 산업용 무선 모듈(XBee 호환)을 꽂으며, USB·RS-232·Bluetooth·Wi-Fi·Ethernet 통신 모듈도 사용할 수 있습니다. 40핀 확장 포트는 패스스루 커넥터로 쉴드 위에 다시 나오므로 그대로 남습니다. (주)테솔이 국내에 공식 공급합니다.
제품 자료

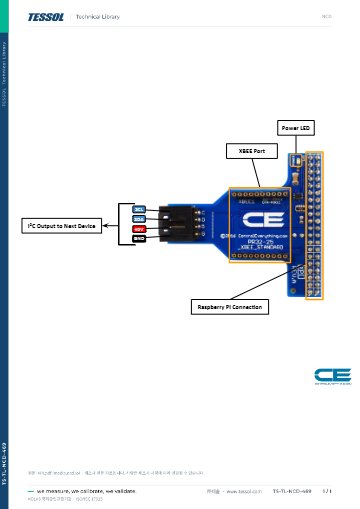

연결 도면과 자료
이 제품의 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
통신 포트

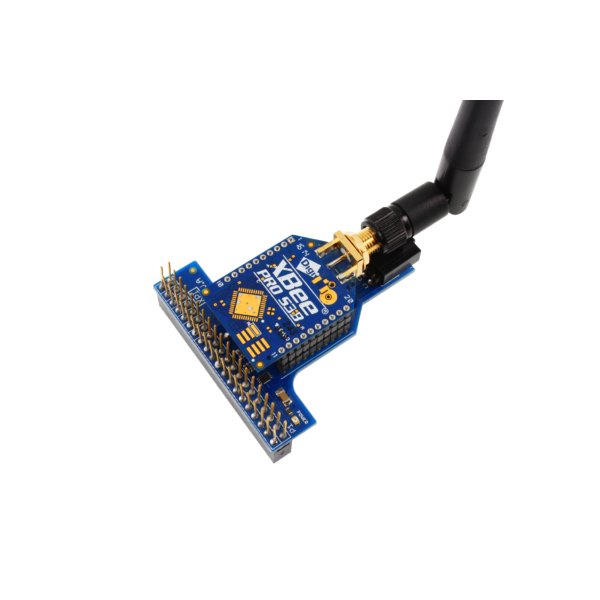

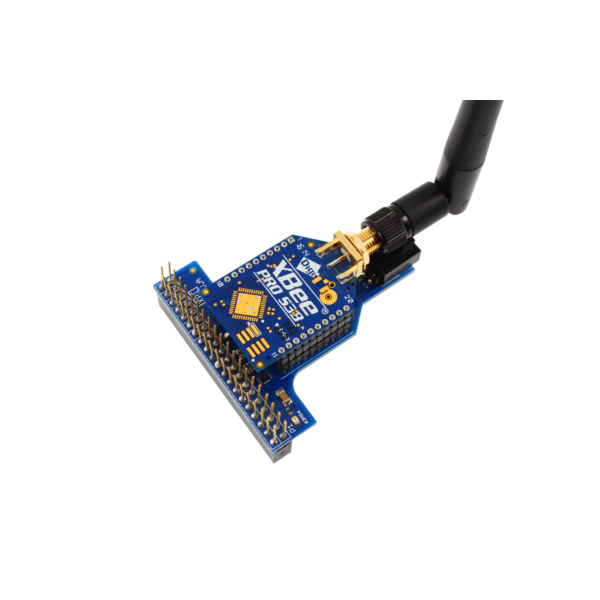

PR32-25의 XBee 호환 통신 포트 연결
| 항목 | 내용 |
|---|---|
| 통신 포트 | XBee 호환 무선 모듈용 |
| 연결 신호 | 전원과 TX/RX 데이터 |
| 그 밖의 통신 핀 | Raspberry Pi 2·3·4에 매핑되지 않음 |
| 사용 가능한 모듈 | XBee 호환 · USB · RS-232 · Bluetooth · Wi-Fi · Ethernet |

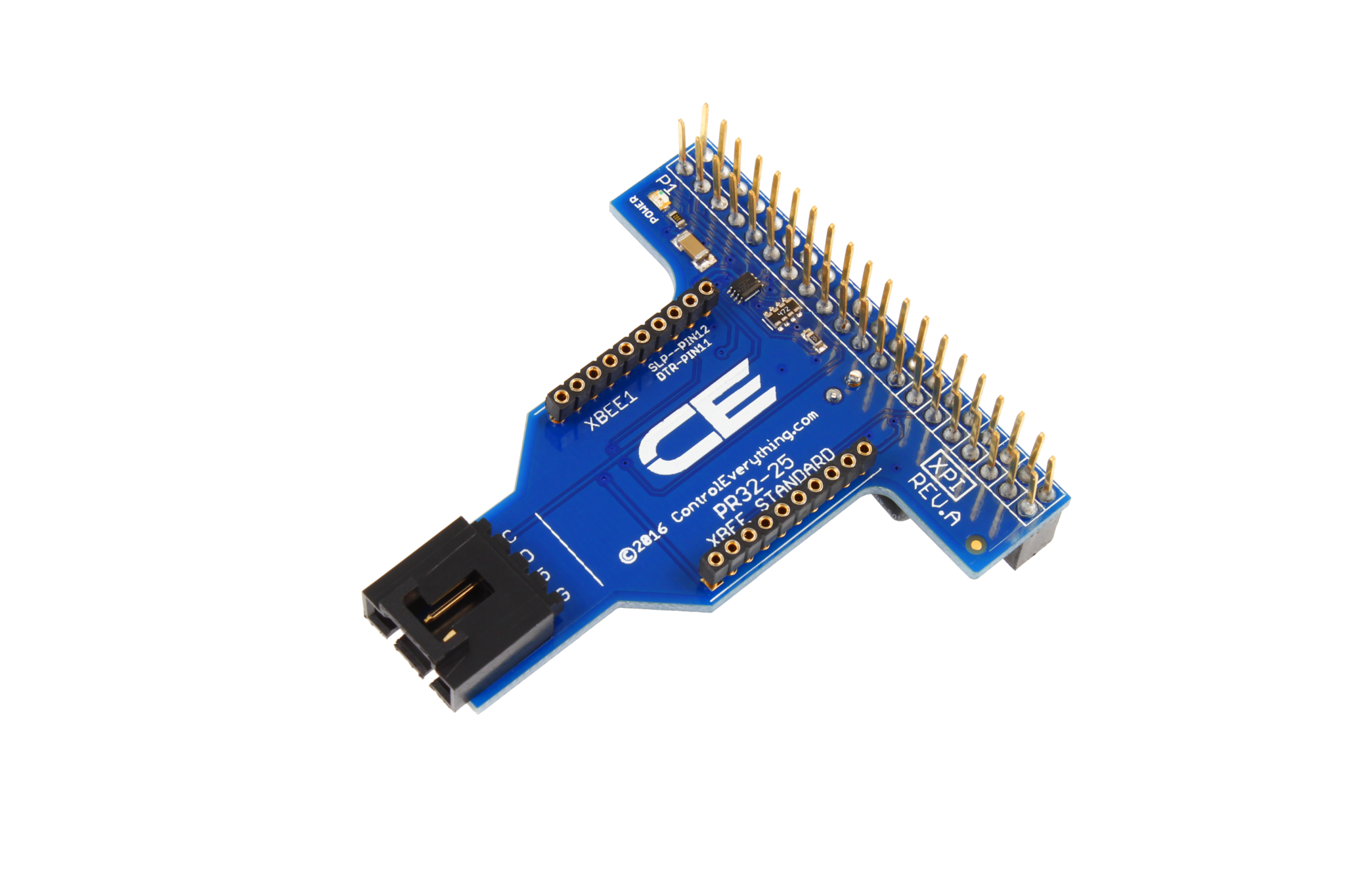

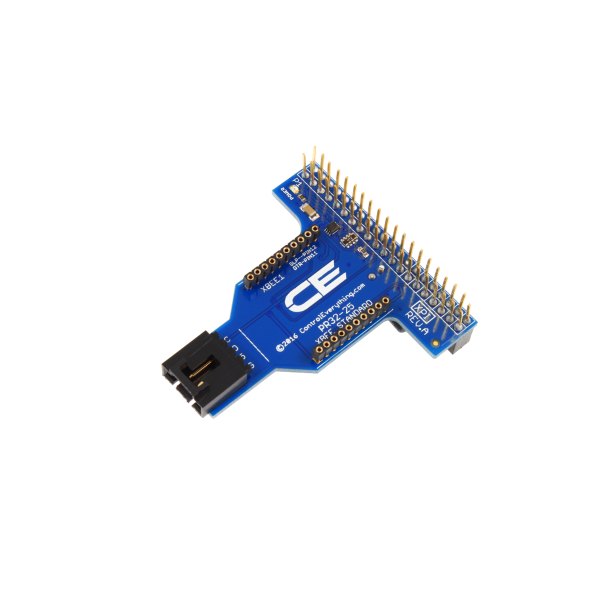

HDMI 포트 위의 I2C 포트
PR32-25는 I2C 포트가 보드 바깥쪽을 향하고 HDMI 포트 바로 위에서 끝납니다. 통신 포트와 I2C 포트가 같은 기판에 있습니다.

사양
PR32-25 규격 정리
| 항목 | 사양 |
|---|---|
| 대상 보드 | Raspberry Pi 2 · 3 · 4 |
| I2C 포트 | 5V, 바깥쪽 방향, 레벨 시프터 내장 |
| 커넥터 | 40핀 패스스루 (확장 포트 비점유) |
| 인터페이스 | 4핀 I2C (nodeLynk 규격) |
| 어댑터 유형 | nodeLynk 마스터 어댑터 (비침습형) |

연결 구성

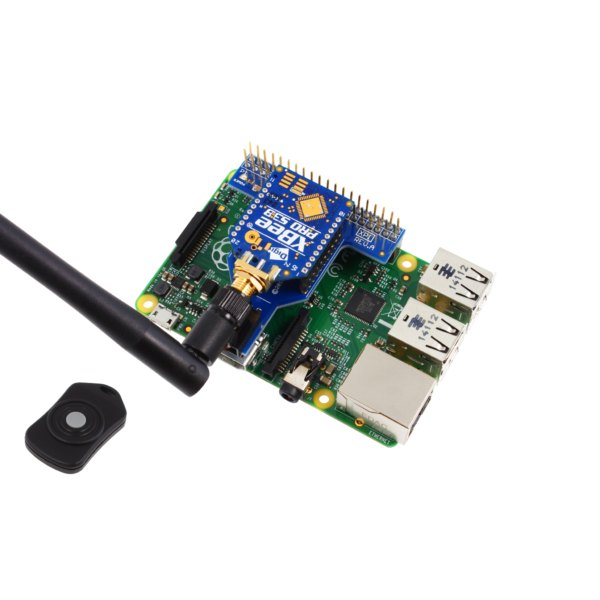

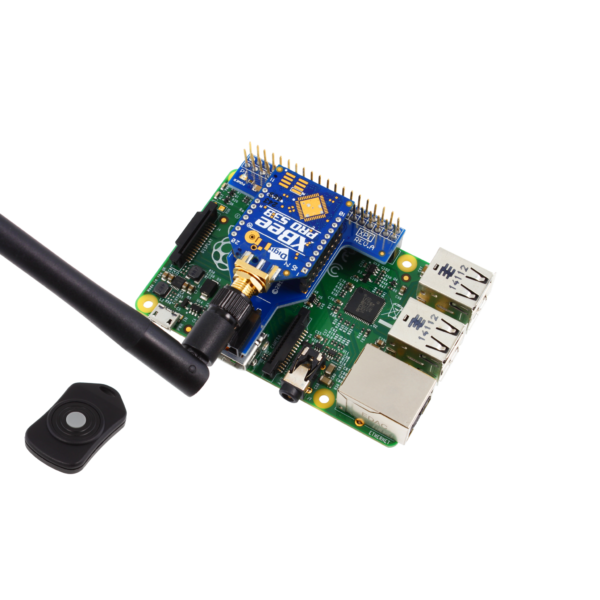

I2C 센서 체인과 무선 모듈을 함께 연결하는 Pi
- NCD I2C 센서·모듈을 체인으로 묶어 Pi에서 계측합니다.
- XBee 호환 무선 모듈을 통신 포트에 꽂아 Pi와 전원·TX/RX 데이터로 연결합니다.

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
통신 모듈 (NCD 스토어)
참고 사이트
같은 계열
PR32-25와 같은 계열 쉴드
- PR2-1 — Pi 4·3·2용 안쪽(로우 프로파일) I2C 포트
- PR2-2 — Pi 4·3·2용 바깥쪽 I2C 포트
- PR2-3 — Pi 4·3·2용 바깥쪽 I2C 포트, HDMI 포트 위에서 종료
- PR1-22 — 26핀 구형 Raspberry Pi용 안쪽 I2C 포트
- PR1-23 — 26핀 구형 Raspberry Pi용 바깥쪽 I2C 포트
- PR19-7 — Raspberry Pi Zero용 바깥쪽 I2C 포트
관련 제품
Pi 계측 키트와 다른 보드용 쉴드
- NCD Raspberry Pi 에너지 모니터링 키트 (KIT-RP-EMK)
- NCD Cayenne · Raspberry Pi 키트 (홈 오토메이션 · 기상 관측 · 디스플레이)
- NCD Arduino용 I2C 쉴드 (PR14-3 Uno · PR19-13 Micro · PR1-17 Nano · PR14-2 Uno 통신형)
PR32-25는 어떤 Raspberry Pi에 장착합니까?
Raspberry Pi 2·3·4에 장착합니다. Pi Zero에는 PR19-7을 사용합니다.
PR32-25의 통신 포트로 어떤 신호가 연결됩니까?
전원과 TX/RX 데이터만 연결되며, 다른 통신 핀은 Pi에 매핑되지 않습니다.
PR32-25를 장착하면 40핀 확장 포트를 사용할 수 없습니까?
아니요, 패스스루 커넥터라 40핀 확장 포트를 그대로 열어 둡니다.
제품 자료
FAQ 자주묻는 질문
-
PR32-25는 어떤 Raspberry Pi에 장착합니까?
Raspberry Pi 2·3·4에 장착합니다. Pi Zero에는 PR19-7을 사용합니다.
-
PR32-25의 통신 포트로 어떤 신호가 연결됩니까?
전원과 TX/RX 데이터만 연결되며, 다른 통신 핀은 Pi에 매핑되지 않습니다.
-
PR32-25를 장착하면 40핀 확장 포트를 사용할 수 없습니까?
아니요, 패스스루 커넥터라 40핀 확장 포트를 그대로 열어 둡니다.
