NCD PR2-3 외부를 향하는 I2C 포트가있는 Raspberry Pi 4, Pi 3 및 Pi 2 용 I2C 실드가 HDMI 포트를 통해 종료

MODEL
PR2-3
브랜드
NCD
제품 자료

HDMI 포트 위에서 끝나는⁣ 바깥쪽 I2C 쉴드

NCD PR2-3 Raspberry Pi용 I2C 쉴드

견적 받기

NCD 한국 독점 공급 파트너

NCD PR2-3은 바깥쪽을 향한 I2C 포트가 HDMI 포트 바로 위에서 끝나는 Raspberry Pi 4·3·2용 I2C 쉴드(I2C Shield)입니다. 레벨 시프터가 5V I2C 포트를 만들어 NCD 장치를 연결합니다.

센서 케이블은 보드 바깥쪽에서 꽂습니다. Pi의 40핀 헤더를 점유하지 않는 비침습형 설계입니다. (주)테솔이 국내에 공식 공급합니다.

HDMI 위

I2C 포트 위치

바깥쪽

I2C 포트 방향

Pi 4 · 3 · 2

대상 보드

+5V

레벨 시프트 포트

제품 자료

연결 도면과⁣ 자료

이 제품의 기계 도면, 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

5V

레벨 시프트 I2C 포트

7모델

포트 방향별 쉴드 라인업

40핀

패스스루 커넥터(Pi 4 · 3 · 2 · Zero)

26핀

패스스루 커넥터(구형 Pi)

PR2-3 기판 구조

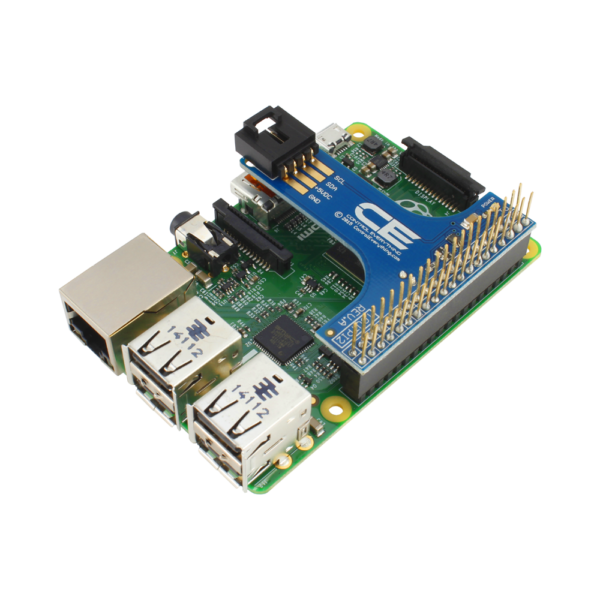

HDMI 포트 위에 놓인⁣ PR2-3의 I2C 포트

HDMI 포트 위 종단

I2C 포트가 보드 바깥 가장자리를 향하며 HDMI 포트 바로 위에서 끝납니다.

항목PR2-3
대상 보드Raspberry Pi 4 · 3 · 2
I2C 포트+5V, 바깥쪽 방향, HDMI 포트 바로 위에서 종료
커넥터40핀 패스스루 (확장 포트 비점유)
인터페이스4핀 I2C (nodeLynk 규격)
어댑터 유형nodeLynk 마스터 어댑터 (비침습형)

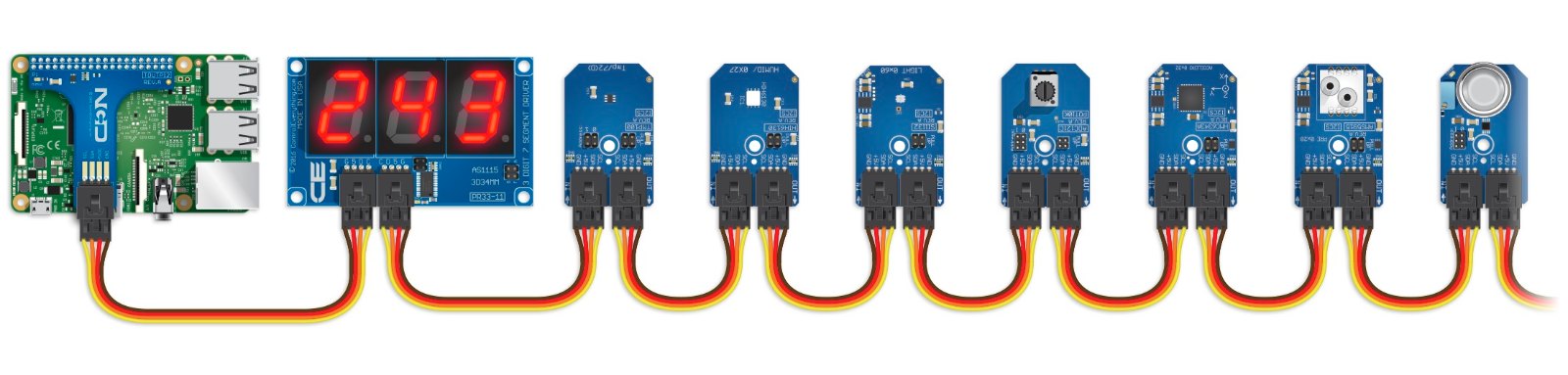

NCD PR2-3 - 제어 보드에 센서와 표시기를 연결한 구성도
제어 보드에 센서와 표시기를 연결한 구성도

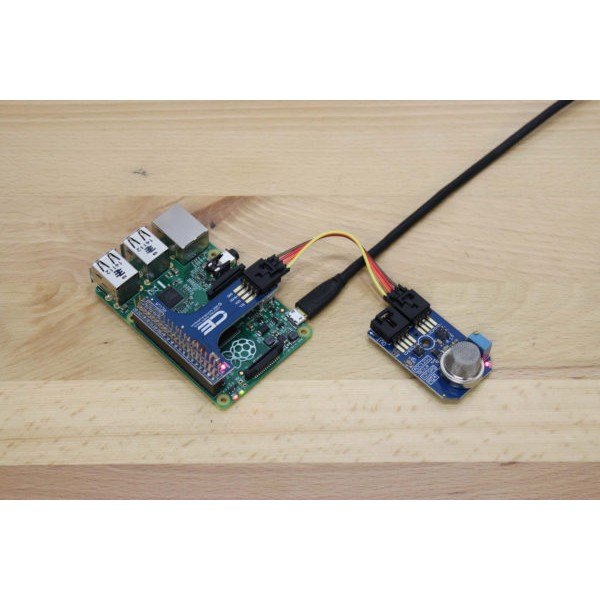

NCD PR2-3 - 라즈베리 파이 쉴드에 센서 모듈을 케이블로 연결한 모습
라즈베리 파이 쉴드에 센서 모듈을 케이블로 연결한 모습
NCD PR2-3 - 라즈베리 파이 위에 얹은 쉴드의 반대쪽 모습
라즈베리 파이 위에 얹은 쉴드의 반대쪽 모습

활용 분야

바깥쪽 포트로 구성하는⁣ Pi 계측 장치

  • NCD I2C 모듈을 체인으로 이어 Pi에서 계측합니다.
  • 외부 센서 케이블을 바깥쪽 포트로 인출합니다.

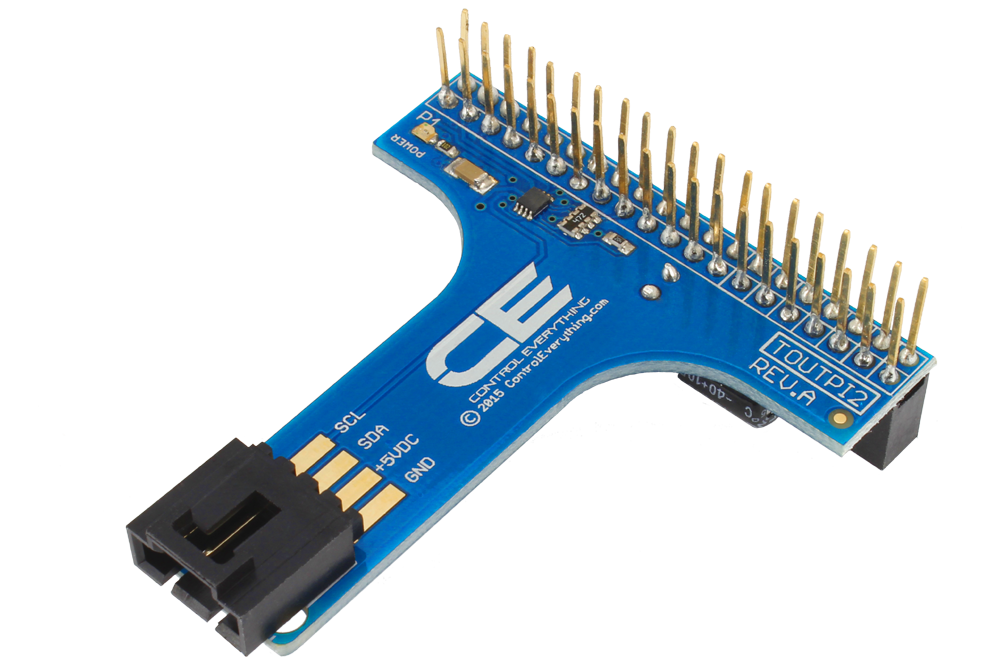

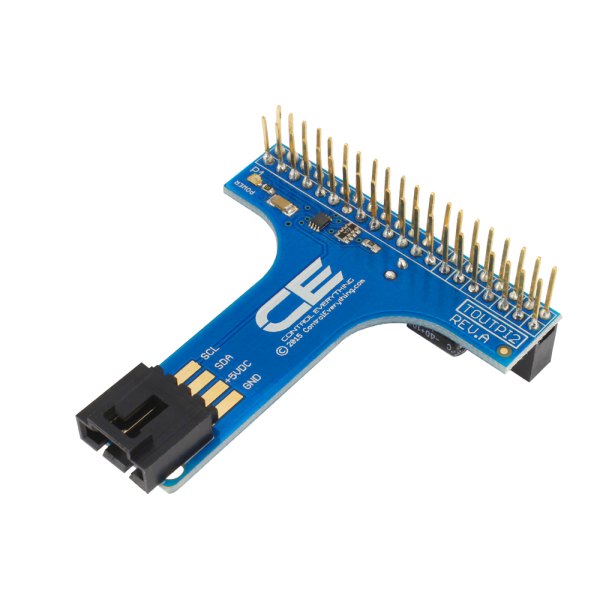

NCD PR2-3 - 긴 핀 헤더와 I2C 커넥터가 달린 T자형 쉴드 보드
긴 핀 헤더와 I2C 커넥터가 달린 T자형 쉴드 보드

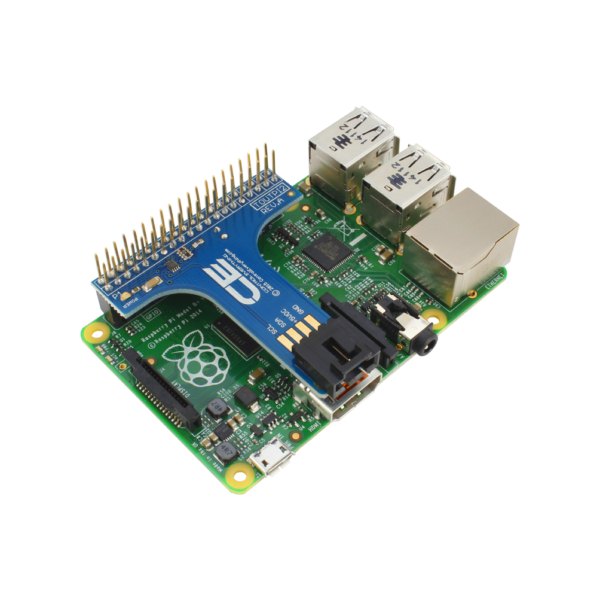

NCD PR2-3 - 라즈베리 파이 위에 I2C 쉴드를 얹은 모습
라즈베리 파이 위에 I2C 쉴드를 얹은 모습

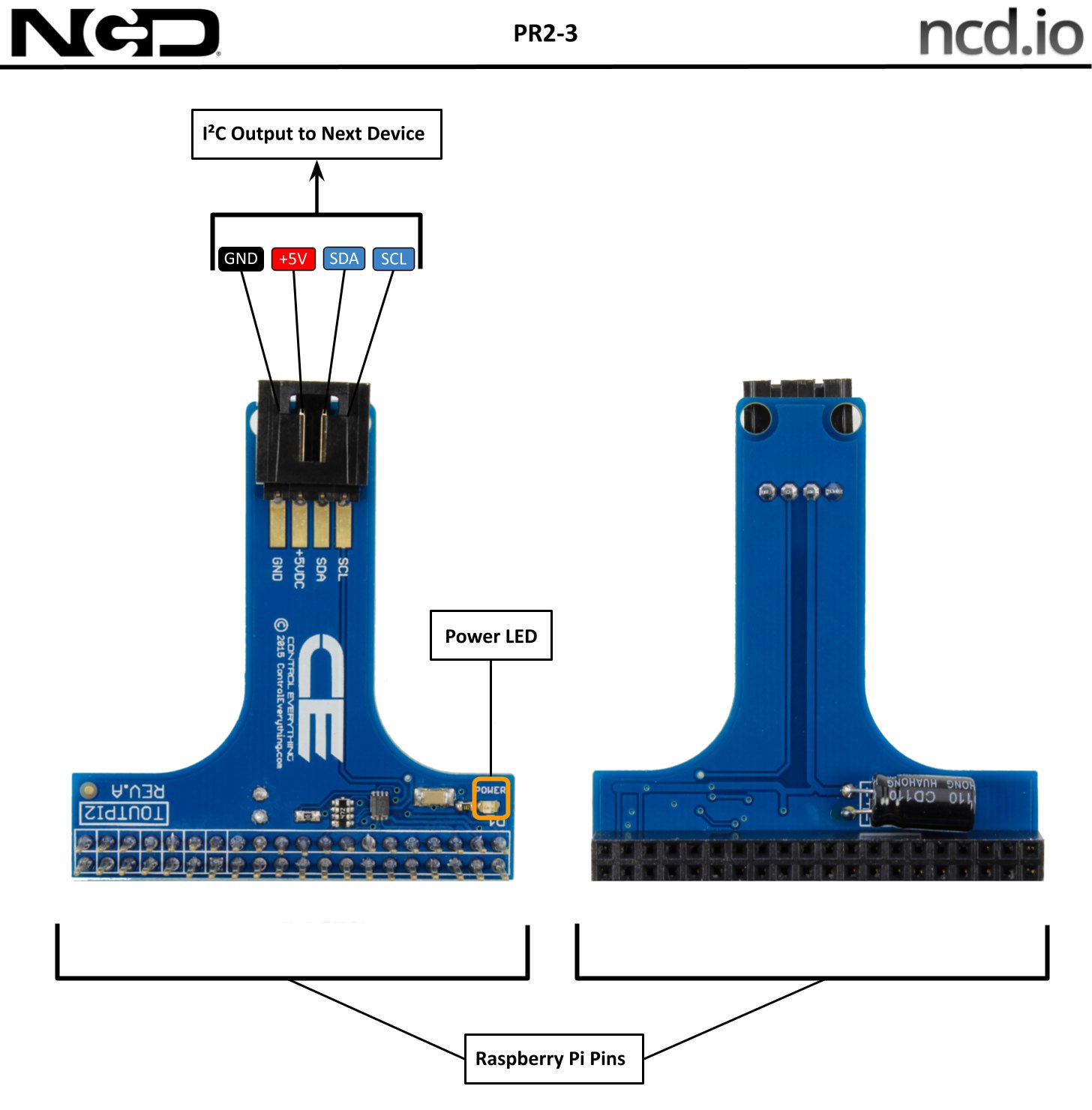

NCD PR2-3 - 라즈베리 파이용 I2C 실드의 핀 연결부와 표시등 위치
라즈베리 파이용 I2C 실드의 핀 연결부와 표시등 위치

제품 상세 이미지

NCD PR2-3 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR2-3 대신 검토할⁣ 쉴드 모델

  • PR32-25 — 바깥쪽 I2C 포트에 XBee 호환 통신 포트를 더한 Pi 2·3·4용
  • PR2-1 — Pi 4·3·2용 안쪽(로우 프로파일) I2C 포트
  • PR2-2 — Pi 4·3·2용 바깥쪽 I2C 포트
  • PR1-22 — 26핀 구형 Raspberry Pi용 안쪽 I2C 포트
  • PR1-23 — 26핀 구형 Raspberry Pi용 바깥쪽 I2C 포트
  • PR19-7 — Raspberry Pi Zero용 바깥쪽 I2C 포트

관련 제품

Pi 에너지 모니터링·⁣ Cayenne 키트
