NCD PR2-1 Raspberry Pi용 I2C 쉴드

견적 받기

NCD 한국 독점 공급 파트너

NCD PR2-1은 I2C 포트가 보드 안쪽을 향해 확장 부분의 점유 면적을 줄인 Raspberry Pi 4·3·2용 I2C 쉴드(I2C Shield)입니다. 레벨 시프터가 5V I2C 포트를 만들어 NCD I2C 장치를 직접 연결합니다.

패스스루 커넥터를 갖춰 40핀 확장 포트를 다른 용도로 계속 사용할 수 있습니다. 케이스 안에 센서를 넣는 설치에 알맞은 로우 프로파일 구조입니다. (주)테솔이 국내에 공식 공급합니다.

안쪽

I2C 포트 방향

로우 프로파일

기판 높이 구조

+5V

레벨 시프트 포트

40핀

패스스루 커넥터

제품 자료

연결 도면과⁣ 자료

이 제품의 기계 도면, 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

5V

레벨 시프트 I2C 포트

7모델

포트 방향별 쉴드 라인업

40핀

패스스루 커넥터(Pi 4 · 3 · 2 · Zero)

26핀

패스스루 커넥터(구형 Pi)

설치 구조

PR2-1을 케이스 안에⁣ 설치할 때

안쪽 포트의 장점

I2C 포트가 보드 안쪽을 향해 확장 부분이 차지하는 면적이 작습니다. 케이스 안에 센서를 넣는 설치에 알맞습니다.

항목PR2-1
대상 보드Raspberry Pi 4 · 3 · 2
I2C 포트+5V, 안쪽 방향, 레벨 시프터 내장
커넥터40핀 패스스루 (확장 포트 비점유)
인터페이스4핀 I2C (nodeLynk 규격)
어댑터 유형nodeLynk 마스터 어댑터 (비침습형)

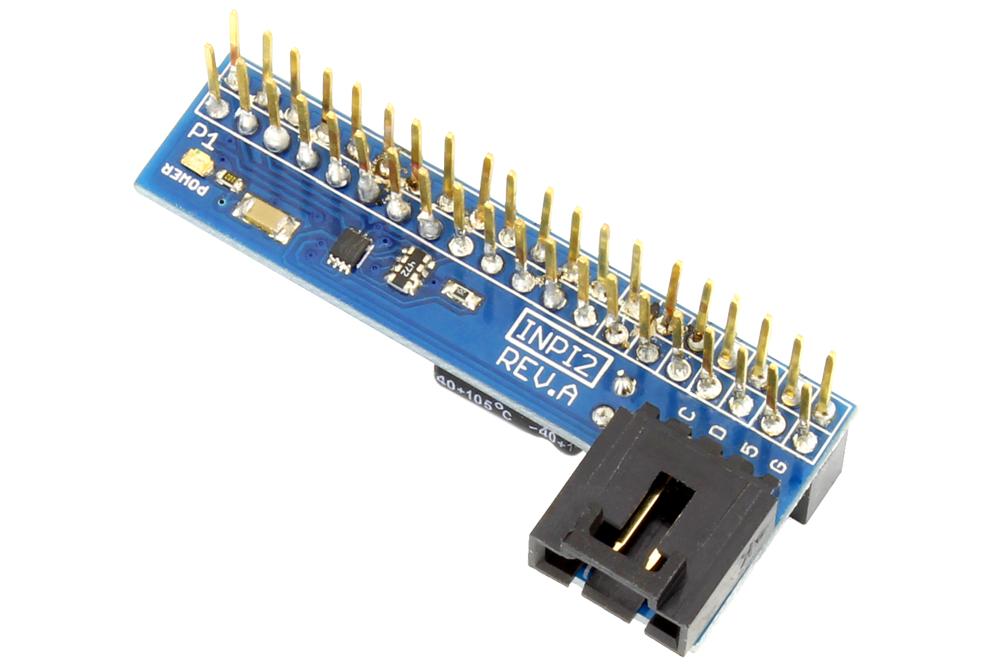

NCD PR2-1 - 핀 헤더와 I2C 커넥터가 실장된 파란 쉴드 보드
핀 헤더와 I2C 커넥터가 실장된 파란 쉴드 보드
NCD PR2-1 - 라즈베리 파이에 안쪽 포트 I2C 쉴드를 장착한 모습
라즈베리 파이에 안쪽 포트 I2C 쉴드를 장착한 모습
NCD PR2-1 - 라즈베리 파이 위에 쉴드를 얹은 모습
라즈베리 파이 위에 쉴드를 얹은 모습

활용 분야

케이스 내장형⁣ I2C 계측 노드

  • 센서를 케이스 안에 넣는 Pi 계측 장치에서 안쪽 포트로 I2C 센서를 연결합니다.
  • NCD I2C 모듈 여러 개를 체인으로 이어 Pi에 묶습니다.

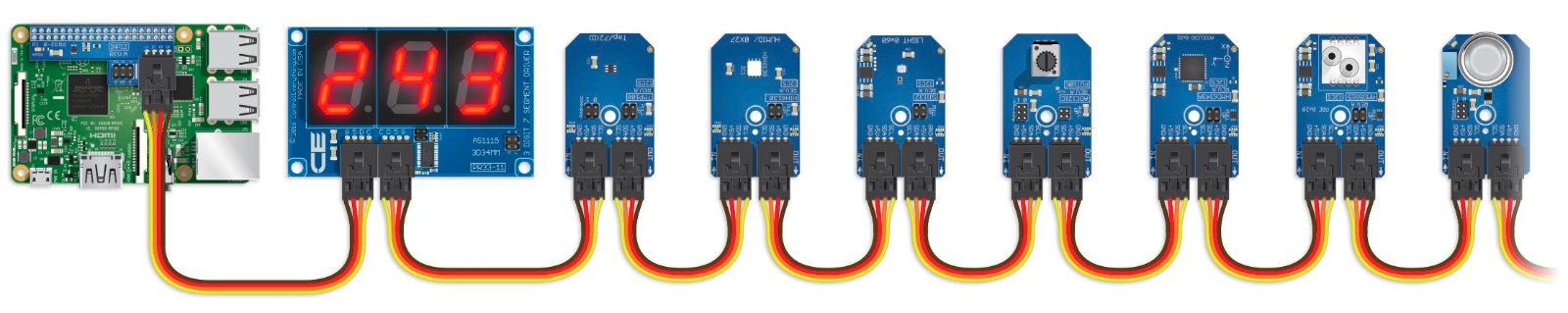

NCD PR2-1 - 제어 보드에 센서와 표시기를 연결한 구성도
제어 보드에 센서와 표시기를 연결한 구성도
NCD PR2-1 - 라즈베리 파이 쉴드에 센서 모듈을 케이블로 연결한 모습
라즈베리 파이 쉴드에 센서 모듈을 케이블로 연결한 모습

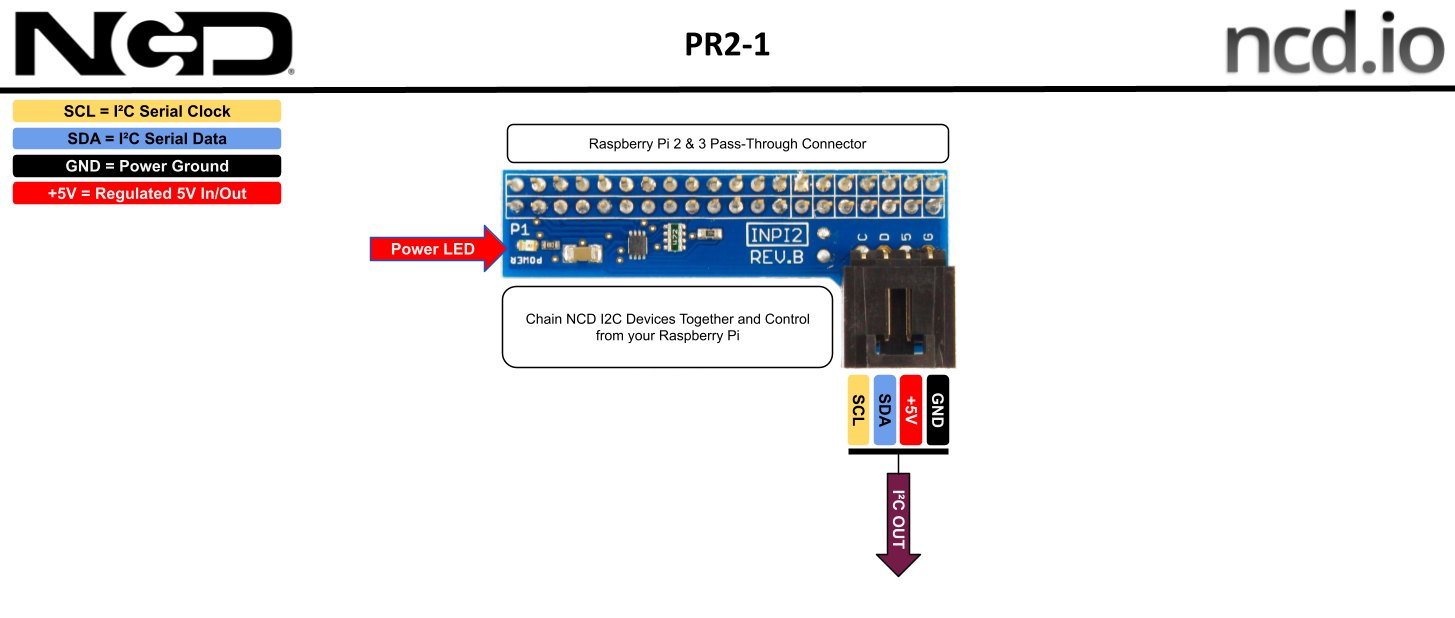

NCD PR2-1 - I2C 실드 기판의 포트와 연결부 설명도
I2C 실드 기판의 포트와 연결부 설명도

제품 상세 이미지

NCD PR2-1 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR2-1과⁣ 포트 방향이 다른 쉴드

  • PR32-25 — 바깥쪽 I2C 포트에 XBee 호환 통신 포트를 더한 Pi 2·3·4용
  • PR2-2 — Pi 4·3·2용 바깥쪽 I2C 포트
  • PR2-3 — Pi 4·3·2용 바깥쪽 I2C 포트, HDMI 포트 위에서 종료
  • PR1-22 — 26핀 구형 Raspberry Pi용 안쪽 I2C 포트
  • PR1-23 — 26핀 구형 Raspberry Pi용 바깥쪽 I2C 포트
  • PR19-7 — Raspberry Pi Zero용 바깥쪽 I2C 포트

관련 제품

Pi 에너지 키트와⁣ 타 보드 쉴드
