NCD PR1-23 외부를 향한 I2C 포트가있는 Raspberry Pi 용 I2C Shield

MODEL
PR1-23
브랜드
NCD
제품 자료

26핀 구형 Pi에⁣ 바깥쪽 I2C 포트 추가

NCD PR1-23 Raspberry Pi용 I2C 쉴드

견적 받기

NCD 한국 독점 공급 파트너

NCD PR1-23은 I2C 포트가 보드 바깥쪽을 향하는 26핀 구형 Raspberry Pi용 I2C 쉴드(I2C Shield)입니다. 레벨 시프터를 내장한 5V I2C 포트에 NCD I2C 장치를 케이블로 연결합니다.

26핀 헤더를 점유하지 않는 패스스루 구조여서 확장 포트를 다른 용도에 남겨 둡니다. 바깥쪽 포트라서 일부 인클로저와는 개조 없이 맞지 않을 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

바깥쪽

포트 방향

26핀

확장 포트 규격

+5V

I2C 포트 전압

제품 자료

연결 도면과⁣ 자료

이 제품의 기계 도면, 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

5V

레벨 시프트 I2C 포트

7모델

포트 방향별 쉴드 라인업

40핀

패스스루 커넥터(Pi 4 · 3 · 2 · Zero)

26핀

패스스루 커넥터(구형 Pi)

PR1-23 설치

케이블 인출 구조에서⁣ 확인할 점

바깥쪽 포트와 인클로저

I2C 포트가 보드 가장자리 바깥을 향합니다. 외부 센서 케이블을 바로 꽂을 수 있으며, 케이스 안에 넣으려면 개구부 위치를 먼저 대조하세요.

항목PR1-23
대상 보드구형 Raspberry Pi (26핀)
포트 방향바깥쪽
포트 전압레벨 시프트 +5V I2C
보드 핀26핀 확장 포트를 막지 않는 패스스루
규격nodeLynk 4핀 I2C

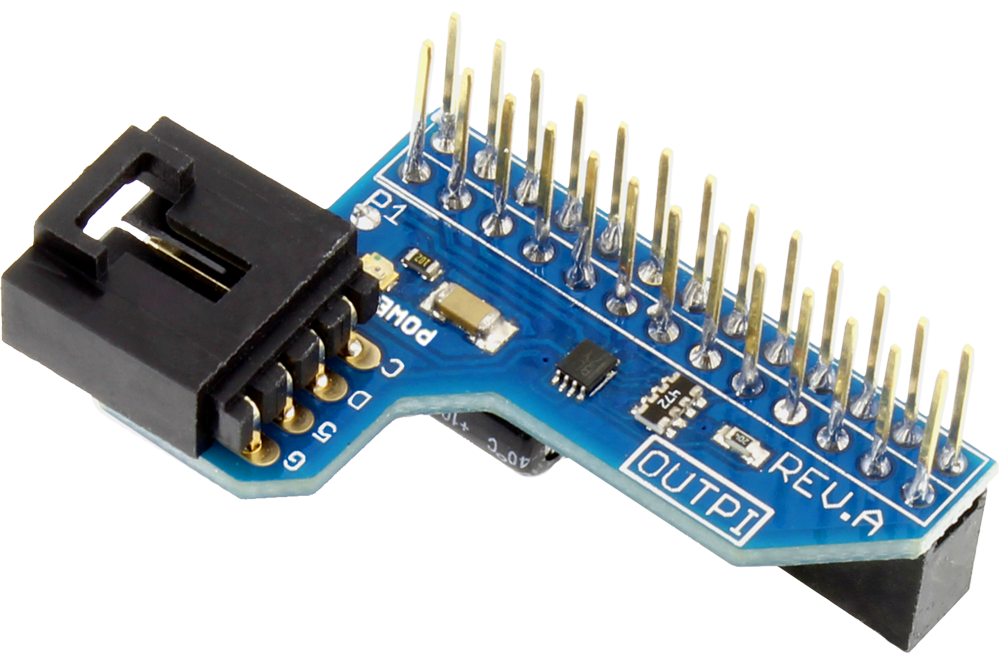

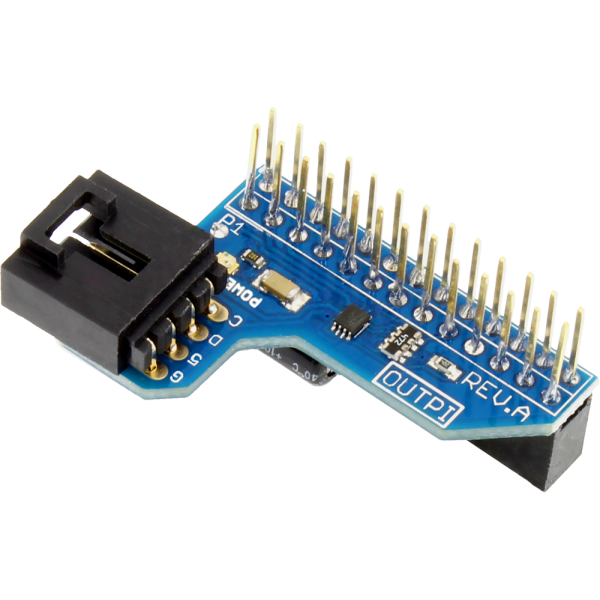

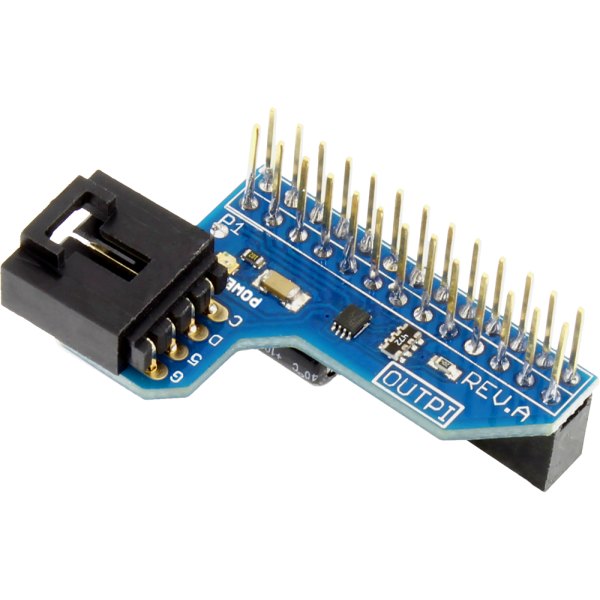

NCD PR1-23 - 핀 헤더와 I2C 커넥터가 달린 파란 쉴드 보드
핀 헤더와 I2C 커넥터가 달린 파란 쉴드 보드

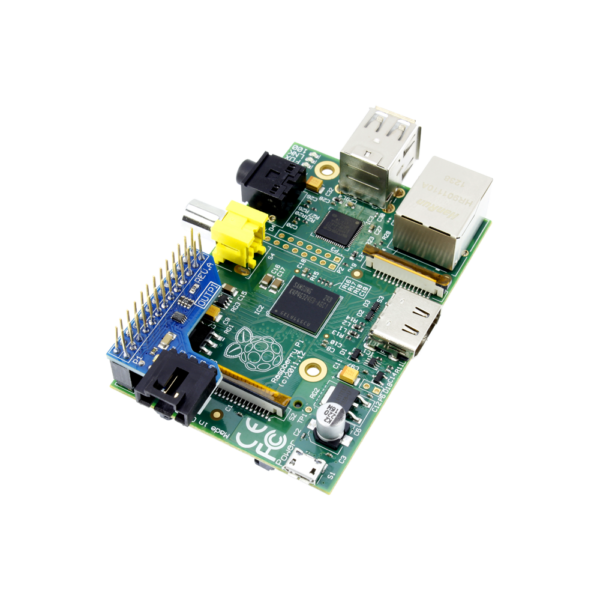

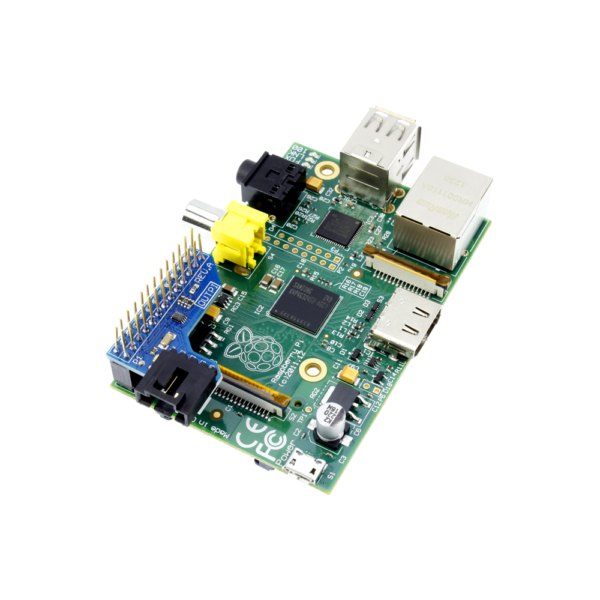

NCD PR1-23 - 라즈베리 파이에 I2C 쉴드를 장착한 모습
라즈베리 파이에 I2C 쉴드를 장착한 모습

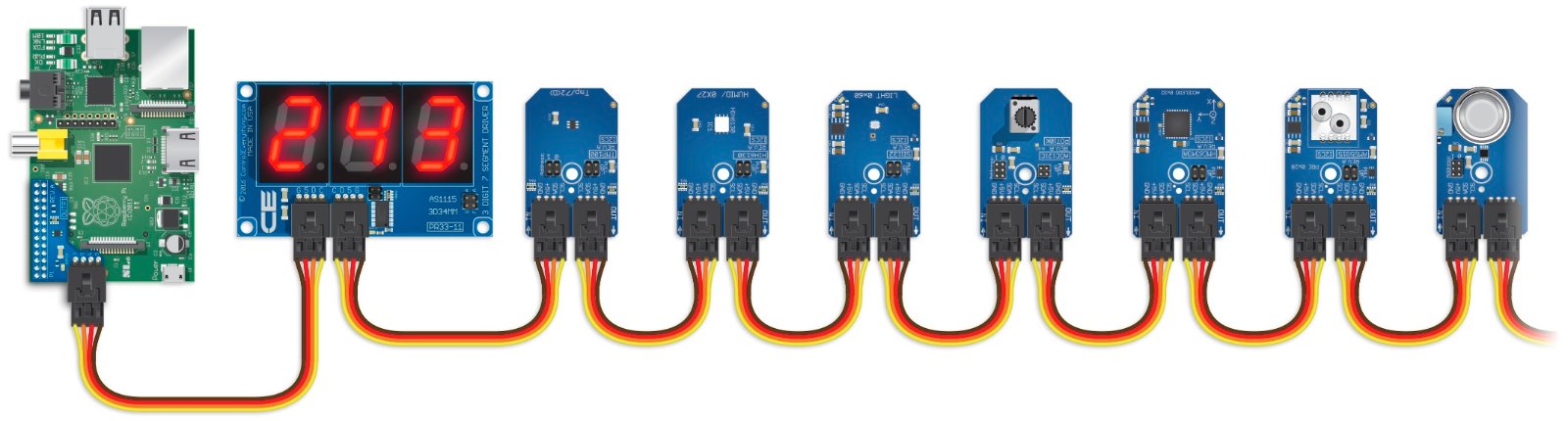

NCD PR1-23 - 제어 보드에 센서와 표시기를 연결한 구성도
제어 보드에 센서와 표시기를 연결한 구성도

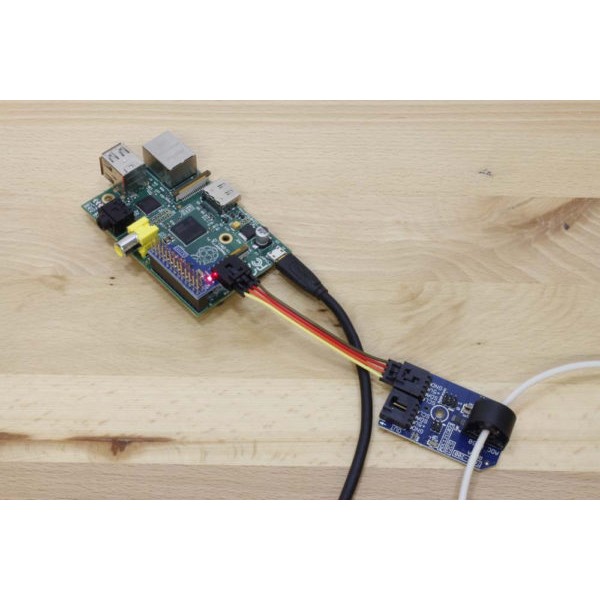

NCD PR1-23 - 라즈베리 파이 쉴드에 센서 모듈을 케이블로 연결한 모습
라즈베리 파이 쉴드에 센서 모듈을 케이블로 연결한 모습

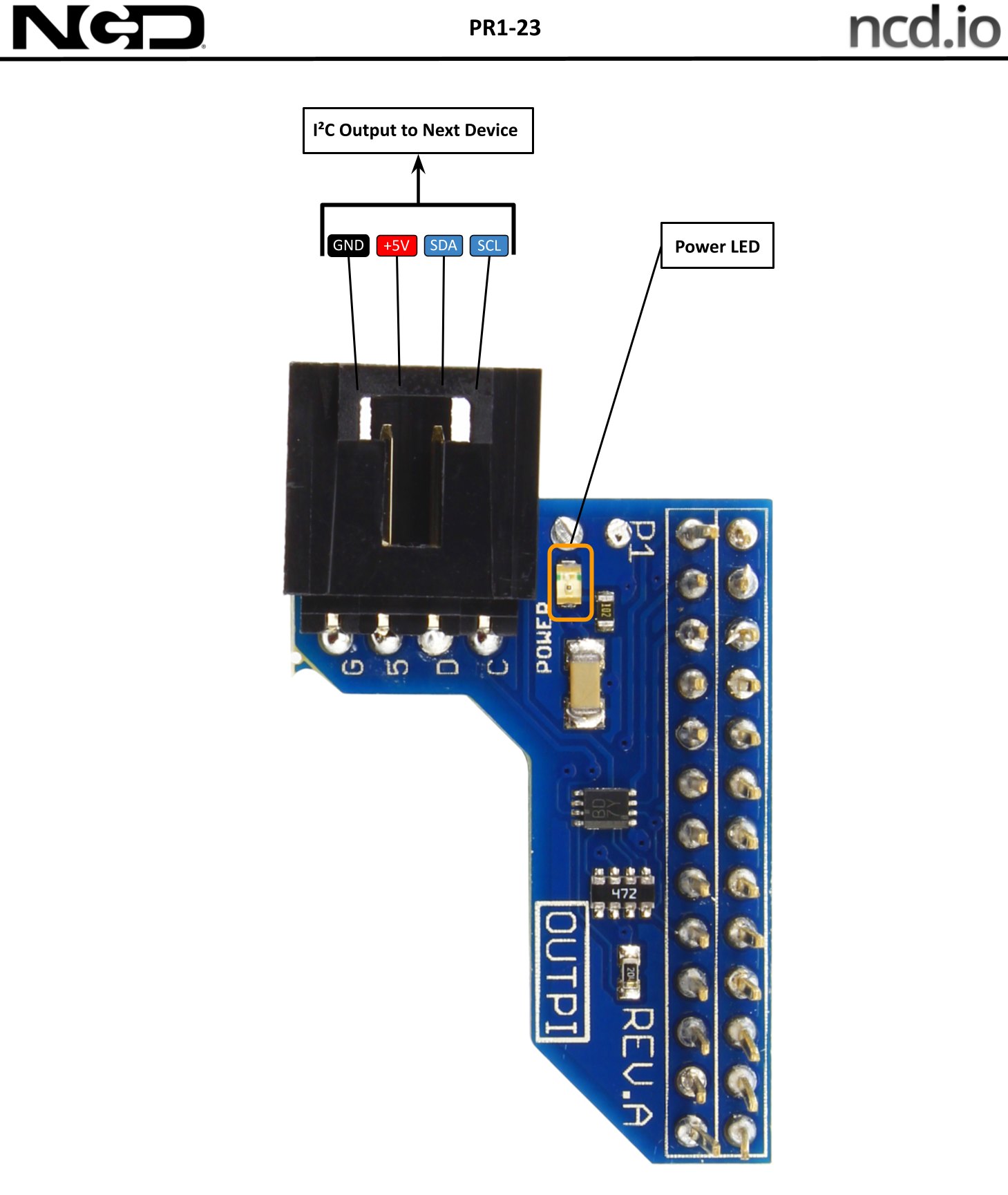

NCD PR1-23 - I2C 실드 기판의 포트와 전원 표시등 위치 설명도
I2C 실드 기판의 포트와 전원 표시등 위치 설명도

제품 상세 이미지

NCD PR1-23 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR1-23과⁣ 비교하는 Pi 쉴드

  • PR32-25 — 바깥쪽 I2C 포트에 XBee 호환 통신 포트를 더한 Pi 2·3·4용
  • PR2-1 — Pi 4·3·2용 안쪽(로우 프로파일) I2C 포트
  • PR2-2 — Pi 4·3·2용 바깥쪽 I2C 포트
  • PR2-3 — Pi 4·3·2용 바깥쪽 I2C 포트, HDMI 포트 위에서 종료
  • PR1-22 — 26핀 구형 Raspberry Pi용 안쪽 I2C 포트
  • PR19-7 — Raspberry Pi Zero용 바깥쪽 I2C 포트
