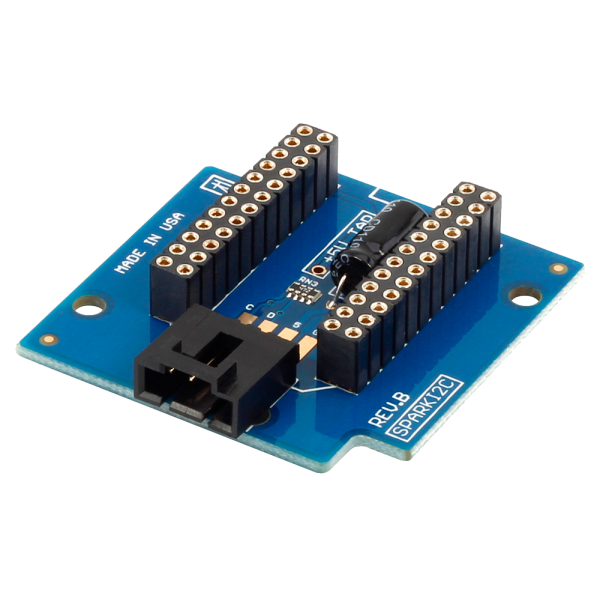

NCD PR1-21 입자 광자 용 I2C 차폐

MODEL
PR1-21
브랜드
NCD
제품 자료

USB 전원으로 구성하는⁣ Photon 5V I2C 포트

NCD PR1-21 Particle Photon용 I2C 쉴드⁣ 인터페이스 : 4핀 I2C (nodeLynk 규격)⁣ 포트 전압 : 5V I2C⁣ 호환 장치 : NCD I2C 센서

견적 받기

NCD 한국 독점 공급 파트너

NCD PR1-21은 USB 전원으로 5V I2C 포트를 구성하는 Particle Photon 전용 I2C 쉴드(I2C Shield)입니다. Photon에 꽂기만 하면 납땜 없이 NCD I2C 장치를 클라우드에서 제어합니다.

nodeLynk 마스터 어댑터로 동작해 Photon 하나에 센서·컨트롤러·주변 장치를 체인으로 연결합니다. Electron이나 Bluz 구성이 필요하면 같은 계열의 PR19-5를 검토하세요. (주)테솔이 국내에 공식 공급합니다.

Photon 전용

대상 모듈

5V

I2C 포트

USB

전원

납땜 없음

꽂아서 연결

제품 자료

연결 도면과⁣ 자료

이 제품의 기계 도면, 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

+5V

레벨 시프트 I2C 포트

6인치

PR19-5 I2C 케이블 포함

2모델

Electron · Photon용 쉴드

무납땜

꽂아서 바로 연결

PR1-21 구성

Photon 하나로 시작하는⁣ I2C 확장

항목PR1-21
대상 모듈Particle Photon
I2C 포트5V I2C 포트
전원USB 전원
어댑터 유형nodeLynk 마스터 어댑터
별매Particle Photon (쉴드에 포함되지 않음)

Wi-Fi 환경의 Photon 구성

Photon은 Wi-Fi로 I2C 장치를 클라우드에 연결합니다. 쉴드의 I2C 포트에 센서와 릴레이를 체인으로 연결해 클라우드에서 제어합니다.

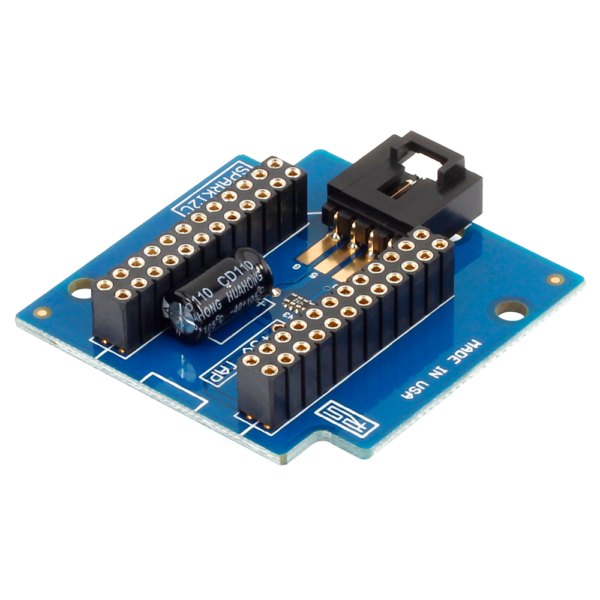

NCD PR1-21 - I2C 차폐 기판의 소켓 헤더와 커넥터가 보이는 모습
I2C 차폐 기판의 소켓 헤더와 커넥터가 보이는 모습

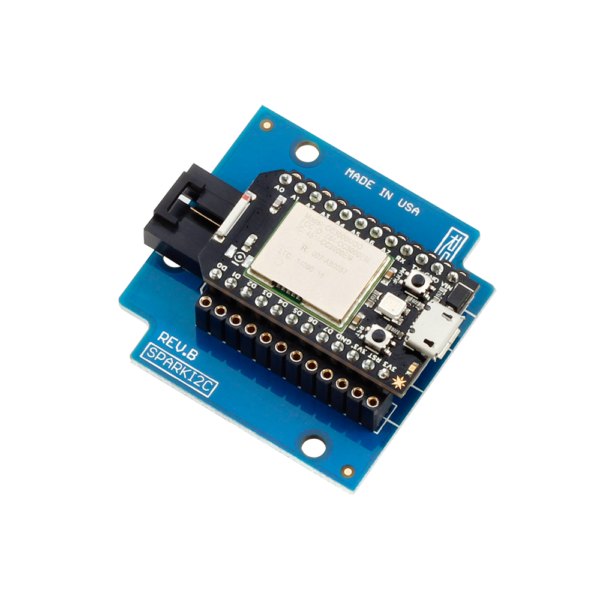

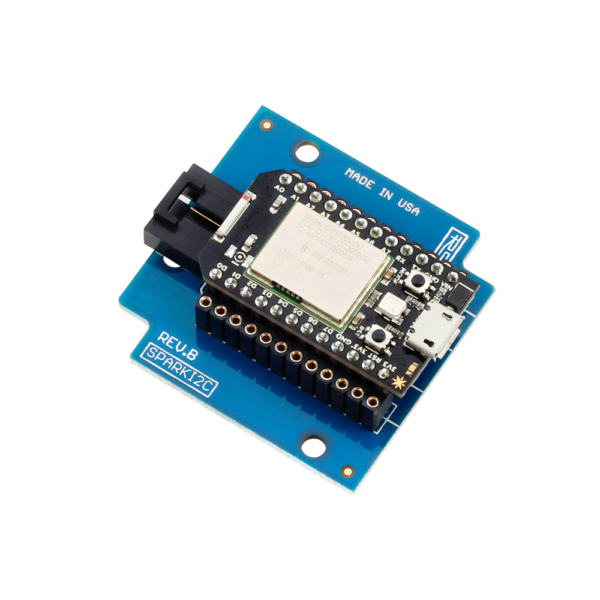

NCD PR1-21 - 파티클 포톤 보드를 결합한 차폐 기판 상단 모습
파티클 포톤 보드를 결합한 차폐 기판 상단 모습

규격

PR1-21 인터페이스 사양

항목사양
인터페이스4핀 I2C (nodeLynk 규격)
포트 전압5V I2C
설치 방식납땜 없이 꽂아서 연결
호환 장치NCD I2C 센서 · 컨트롤러 · 주변 장치

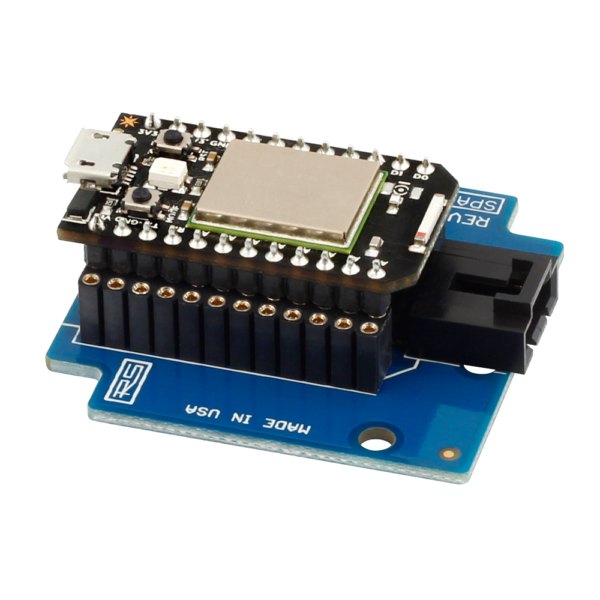

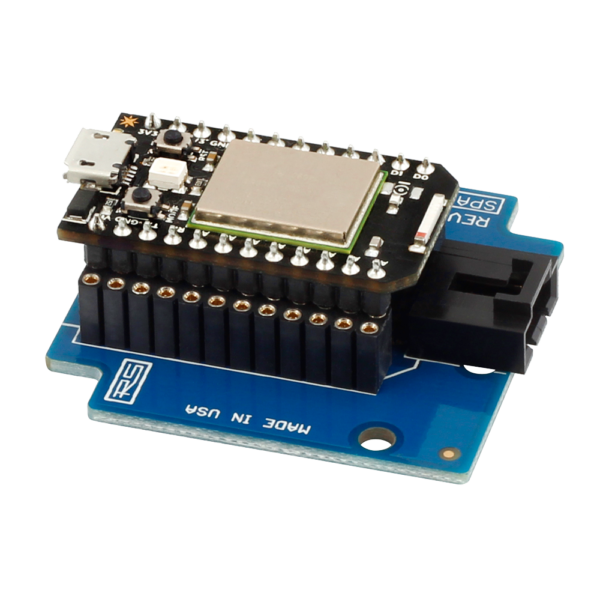

NCD PR1-21 - 차폐 기판 위에 파티클 보드를 장착한 모습
차폐 기판 위에 파티클 보드를 장착한 모습

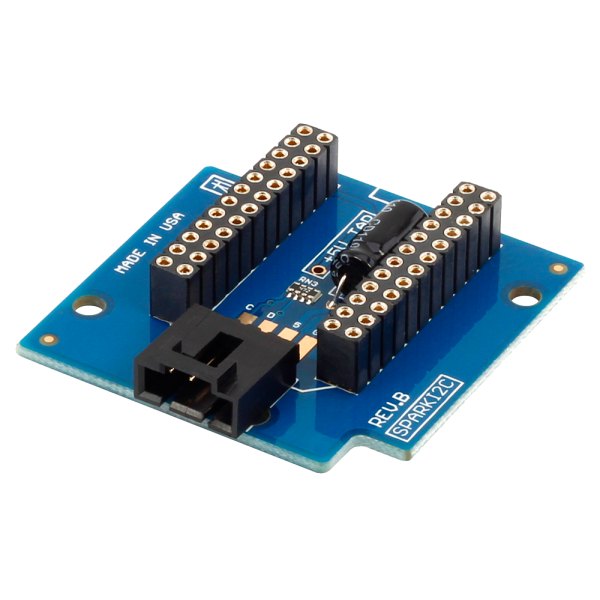

NCD PR1-21 - 소켓 헤더와 검은색 커넥터가 있는 기판 하단 방향 모습
소켓 헤더와 검은색 커넥터가 있는 기판 하단 방향 모습

활용 분야

Photon에 붙이는⁣ NCD I2C 장치

  • Photon Wi-Fi 장치에 센서를 연결해 측정값을 클라우드로 전송합니다.
  • 릴레이 컨트롤러를 체인으로 이어 클라우드에서 제어합니다.

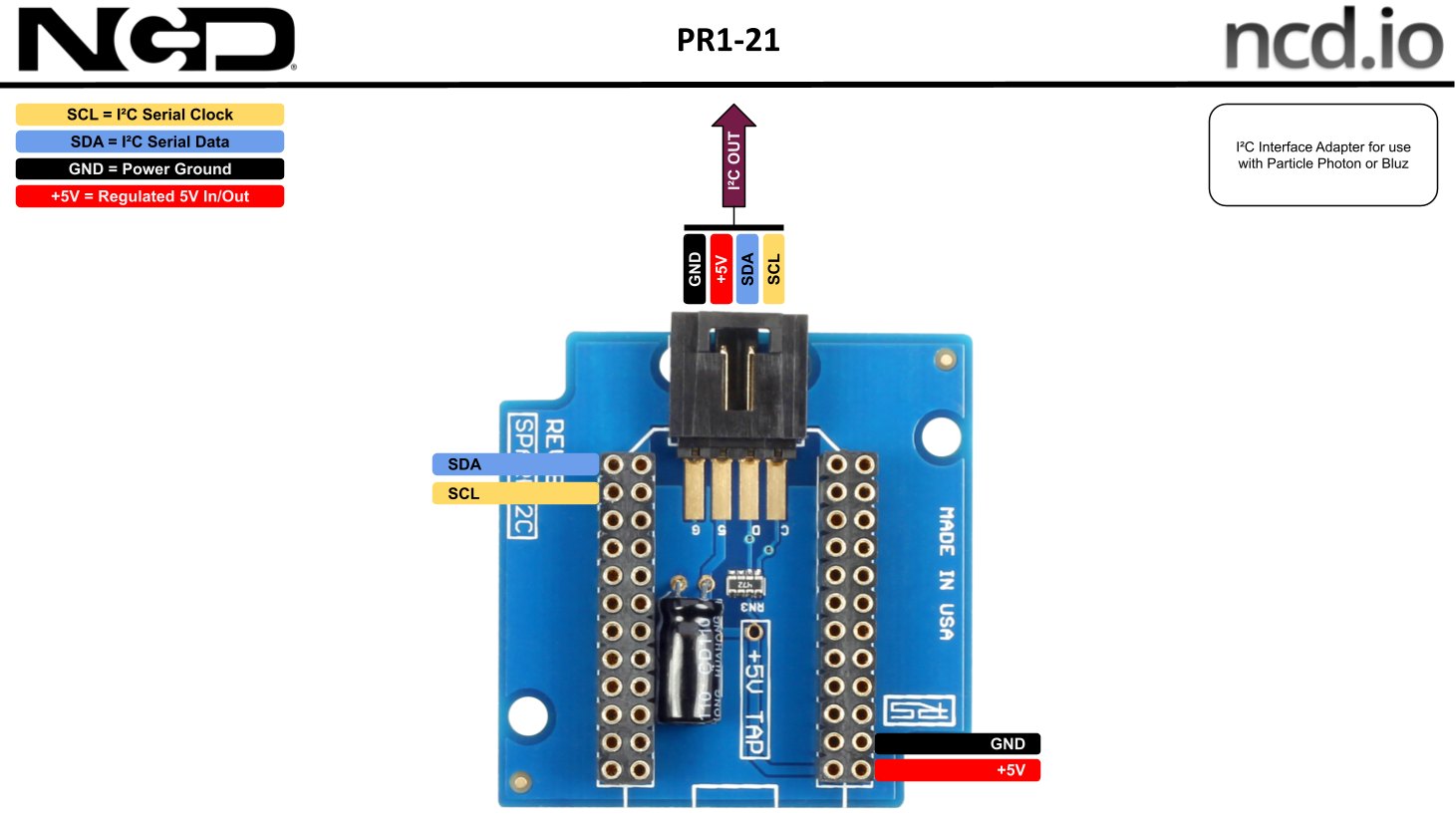

NCD PR1-21 - I2C 실드 기판의 연결 단자 위치 설명도
I2C 실드 기판의 연결 단자 위치 설명도

제품 상세 이미지

NCD PR1-21 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR1-21 대신 검토할⁣ Particle 쉴드

  • PR19-5 — Electron·Photon·Bluz 호환에 외부 방향 +5V 포트와 오버레이 확장을 갖춘 쉴드
