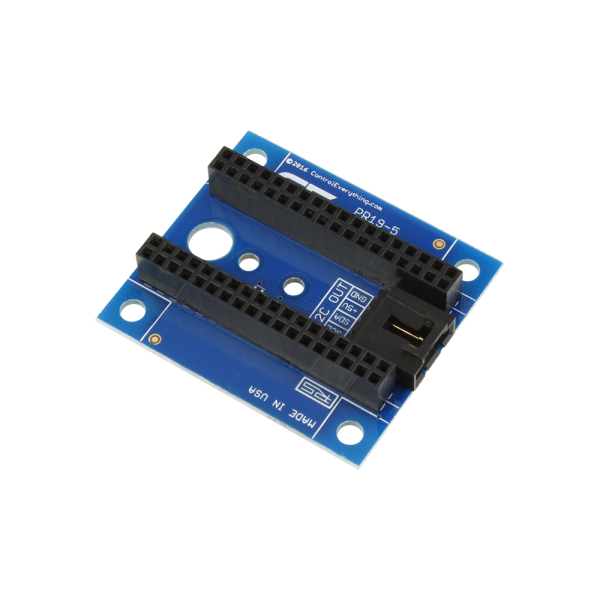

NCD PR19-5 외부를 향하는 + 5V I2C 포트가있는 입자 전자 또는 입자 광자를위한 I2C 차폐

MODEL
PR19-5
브랜드
NCD
제품 자료

Particle 3종 모듈에⁣ 5V I2C 포트 추가

NCD PR19-5 Particle용 I2C 쉴드⁣ 인터페이스 : 4핀 I2C (nodeLynk 규격)⁣ 포트 전압 : +5V 레벨 시프트 I2C⁣ 호환 장치 : NCD I2C 센서

견적 받기

NCD 한국 독점 공급 파트너

NCD PR19-5는 Particle Electron과 Photon에 +5V 레벨 시프트 I2C 포트를 외부 방향으로 더하는 Particle용 I2C 쉴드(I2C Shield)입니다. 모듈에 꽂기만 하면 납땜 없이 NCD I2C 센서와 컨트롤러를 클라우드에서 제어할 수 있습니다.

셀룰러 Electron으로 설치 장소의 Wi-Fi 없이 원격 계측을 구성하거나, Wi-Fi Photon에 센서와 릴레이를 체인으로 연결할 때 사용합니다. 6인치(152 mm) I2C 케이블이 함께 들어 있고 PKFR 키 포브 오버레이와도 호환됩니다. (주)테솔이 국내에 공식 공급합니다.

+5V

레벨 시프트 I2C 포트

Electron · Photon · Bluz

대상 모듈

6인치(152 mm)

포함 I2C 케이블

납땜 없음

꽂아서 연결

제품 자료

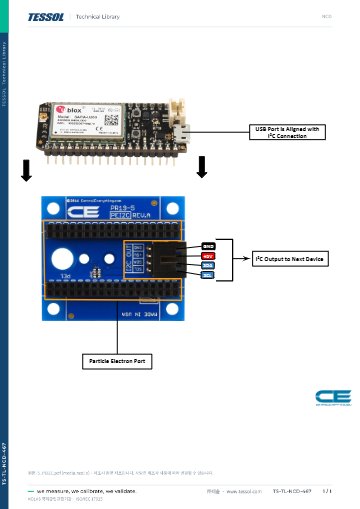

연결 도면과⁣ 자료

이 제품의 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

+5V

레벨 시프트 I2C 포트

6인치

PR19-5 I2C 케이블 포함

2모델

Electron · Photon용 쉴드

무납땜

꽂아서 바로 연결

모듈 선택

PR19-5가 지원하는⁣ Particle 모듈

항목PR19-5
대상 모듈Particle Electron · Photon · Bluz
I2C 포트+5V 레벨 시프트 I2C 포트 (외부 방향 커넥터)
I2C 케이블6인치(152 mm) 포함
오버레이 확장지원 (Particle · Bluz)
어댑터 유형nodeLynk 마스터 어댑터

커넥터가 바깥을 향하는 구조

PR19-5의 I2C 커넥터는 모듈을 가리지 않도록 보드 바깥쪽을 향합니다. 케이스 밖에 둔 센서를 연결하기 쉽습니다.

셀룰러와 Wi-Fi 중 선택

Electron 구성은 셀룰러 통신을 사용하므로 설치 장소의 Wi-Fi에 의존하지 않습니다. Photon 구성은 Wi-Fi 환경에서 I2C 장치를 클라우드에 연결합니다.

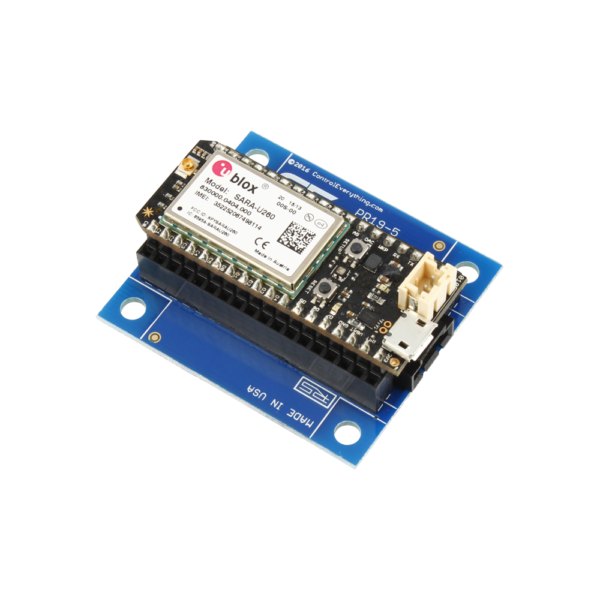

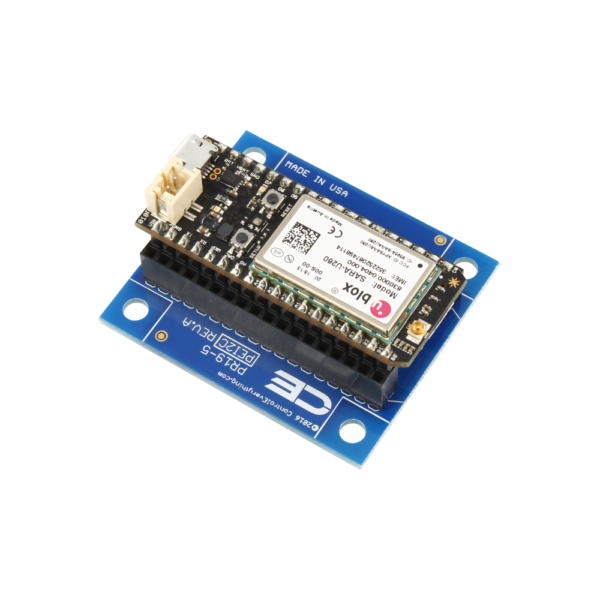

NCD PR19-5 - 무선 모듈 보드를 장착한 I2C 차폐 기판 모습
무선 모듈 보드를 장착한 I2C 차폐 기판 모습

규격

PR19-5 인터페이스 규격

항목사양
인터페이스4핀 I2C (nodeLynk 규격)
포트 전압+5V 레벨 시프트 I2C
설치 방식납땜 없이 꽂아서 연결
호환 장치NCD I2C 센서 · 컨트롤러 · 주변 장치
별매Particle Electron · Photon · Bluz 모듈 (쉴드에 포함되지 않음)

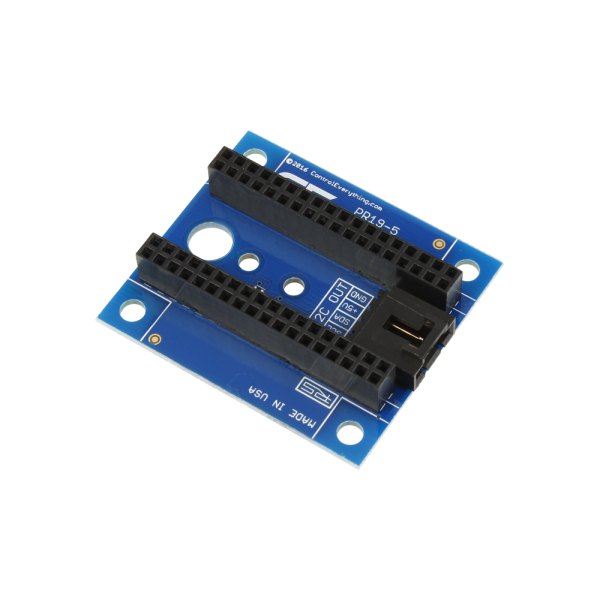

NCD PR19-5 - 소켓 헤더와 고정 구멍이 보이는 차폐 기판 모습
소켓 헤더와 고정 구멍이 보이는 차폐 기판 모습

활용 분야

Particle 클라우드와⁣ 연결하는 구성

  • Electron 셀룰러 장치에 I2C 센서를 연결해 값을 원격으로 수집합니다.
  • Photon Wi-Fi 장치에 센서와 릴레이를 연결해 클라우드에서 제어합니다.
  • Bluz 장치에 I2C 확장을 더합니다.
  • PKFR 키 포브 오버레이로 리모컨 명령을 받는 구성을 만듭니다.

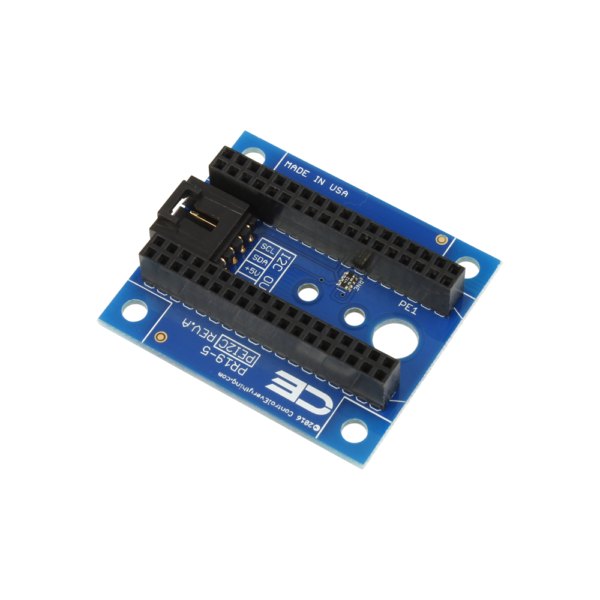

NCD PR19-5 - 두 줄 소켓 헤더가 있는 파란색 I2C 차폐 기판
두 줄 소켓 헤더가 있는 파란색 I2C 차폐 기판

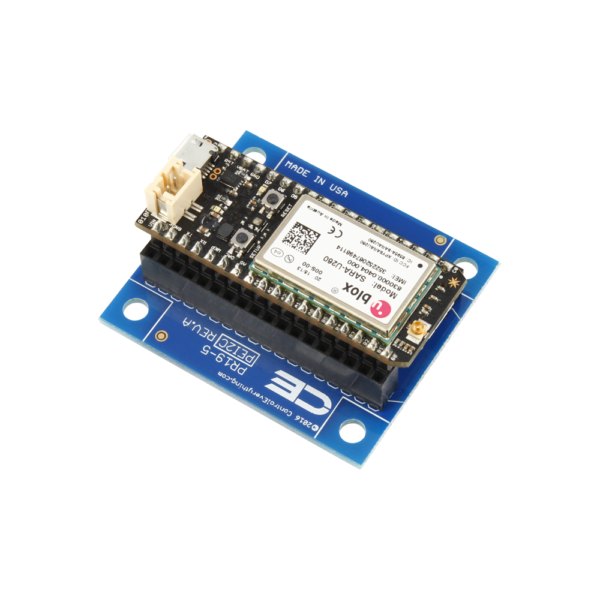

NCD PR19-5 - 모듈 보드를 결합한 차폐 기판을 옆에서 본 모습
모듈 보드를 결합한 차폐 기판을 옆에서 본 모습

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR19-5와⁣ 같은 계열 모델

  • PR1-21 — Photon 전용이며 USB 전원으로 5V I2C 포트를 구성하는 쉴드
