NCD PR10-10 Math Engine I2C 미니 모듈이 통합 된 TMP007 적외선 써모 파일 센서

NCD PR10-10 Math Engine I2C 미니 모듈이 통합 된 TMP007 적외선 써모 파일 센서

MODEL
PR10-10
브랜드
NCD
제품문의 구매하기

물체에 닿지 않고
표면 온도를 읽는 적외선 센서

NCD PR10-10 TMP007 적외선 서모파일 센서 I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD PR10-10은 TMP007 적외선 서모파일이 물체가 방출하는 적외선 에너지를 흡수해 표면 온도를 계산하는 비접촉 온도 센서(적외선 온도 센서, IR 서모파일 모듈) I2C 미니 모듈입니다. 회로 기판 표면이나 움직이는 부품처럼 접촉 측정이 어려운 대상의 온도를 마이크로컨트롤러로 읽어 들입니다.

칩 안의 연산 엔진이 물체 온도를 계산하고 14비트 로컬 온도 센서가 기준 온도를 함께 읽어, 0~+60 °C 구간에서 최대 ±1 °C 오차로 값을 출력합니다. 이 비접촉 온도 센서 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

±1 °C

0 ~ +60 °C 구간 최대 오차

±1.5 °C

−40 ~ +125 °C 구간 최대 오차

14비트

냉접점 기준 로컬 온도 센서

0x40

I2C 시작 주소

특징

접촉 없이 얻는
표면 온도

핵심 특징현장에서 달라지는 점
비접촉 온도 측정물체에 센서를 붙이지 않으므로 접촉이 어렵거나 움직이는 부품의 온도도 읽습니다.
적외선 흡수 방식시야 안 물체가 방출하는 적외선 에너지를 흡수해 온도를 계산합니다.
내장 연산 엔진물체 온도를 칩 안에서 계산해 I2C로 출력하므로 호스트 연산 부담이 줄어듭니다.
14비트 로컬 온도 센서센서 자체 온도를 냉접점 기준으로 함께 읽어 주변 온도 변화에 따른 오차를 줄입니다.
−40 ~ +125 °C 동작센서가 동작 범위 안에 있으면 그 밖의 물체 온도도 측정합니다.
I2C 케이블 확장포함된 I2C 케이블로 다른 미니 모듈과 함께 체인 연결합니다.

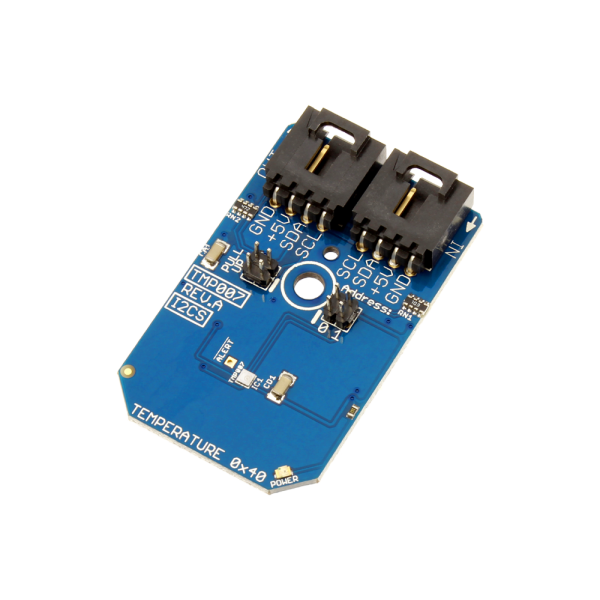

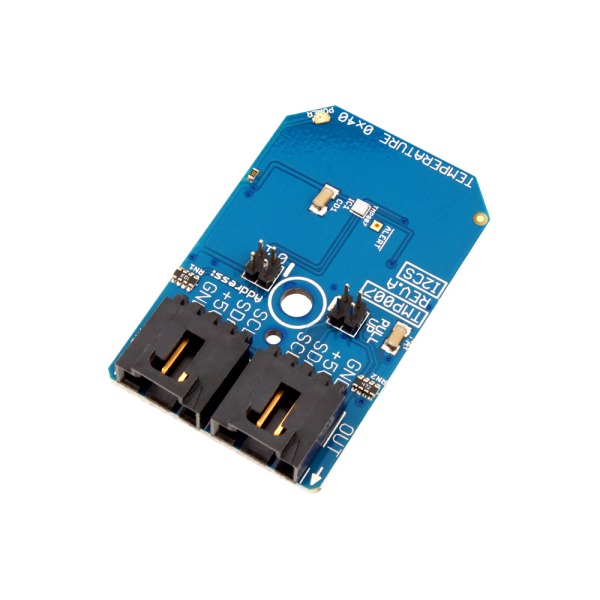

NCD PR10-10 - I2C 커넥터가 있는 적외선 온도 센서 소형 기판 모습
I2C 커넥터가 있는 적외선 온도 센서 소형 기판 모습

설치 조건

시야 안 대상과
센서 온도 관리

센서는 시야 안에 들어온 모든 물체의 적외선을 모으므로 측정 대상이 시야를 가득 채우도록 거리와 방향을 정합니다. 시야 안에 다른 열원이 섞이면 값이 평균값처럼 변하므로 시험 단계에서 배경 온도의 영향을 확인하세요.

측정 가능한 물체 온도는 센서 동작 범위에 묶이지 않습니다. 센서 자체 온도가 −40 ~ +125 °C 안에 있으면 이 범위를 벗어난 물체 온도도 읽습니다. 고온 대상 가까이에 설치할 때는 센서 본체가 이 범위를 넘지 않도록 거리를 확보하세요.

측정 대상만 시야에 담는 배치

측정 대상과 센서 사이에 다른 부품이나 냉각 기류가 끼어들면 값이 달라집니다. 센서 창이 대상 표면을 정면으로 향하게 두고 거리를 고정해 반복 측정의 편차를 줄입니다.

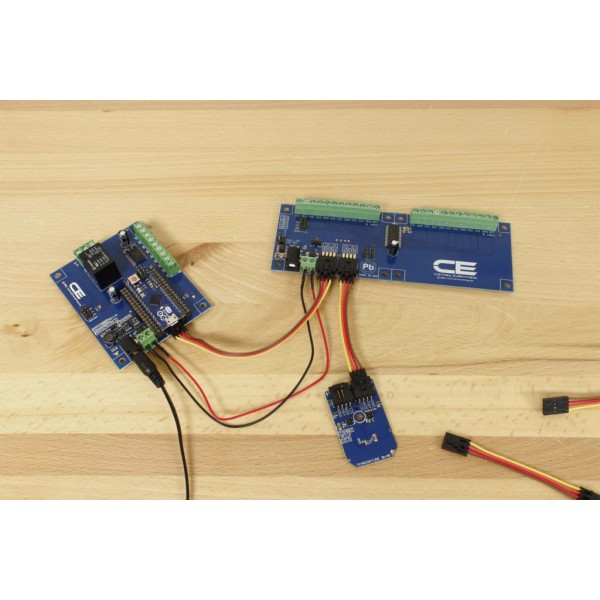

NCD PR10-10 - 릴레이 보드에 센서 모듈을 케이블로 연결한 사용 모습
릴레이 보드에 센서 모듈을 케이블로 연결한 사용 모습

사양

적외선 서모파일
전체 사양

항목사양
품번PR10-10
센서TMP007 적외선 서모파일, 통합 연산 엔진
측정 방식시야 안 물체의 적외선 흡수
냉접점 기준14비트 로컬 온도 센서
정확도0 ~ +60 °C에서 ±1 °C (최대), −40 ~ +125 °C에서 ±1.5 °C (최대)
센서 동작 온도−40 ~ +125 °C
물체 온도 범위센서가 동작 범위 안일 때 동작 범위 밖의 물체 온도도 측정
통신 방식I2C
I2C 시작 주소0x40
모듈 동작 전원5VDC
풀업 저항온보드 4.7K 점퍼 선택
연결4핀 플러그, 납땜 없이 데이지 체인
케이블I2C 케이블 포함

활용 분야

비접촉 온도 측정이
필요한 곳

  • 비접촉 온도 시험 — 닿기 어려운 부품의 온도를 접촉 없이 읽어 시험 기록에 남깁니다.
  • 회로 기판 표면 모니터링 — 기판 위 발열 부품의 표면 온도 변화를 I2C로 수집합니다.
  • 개발용 온도 입력 — 마이크로컨트롤러 프로젝트에 적외선 온도 입력을 추가합니다.
  • 움직이는 부품 온도 — 회전체처럼 접촉이 불가능한 부품의 온도를 읽습니다.

선택 가이드

접촉식과
비접촉식 선택

이럴 때 (현장 조건)권장 모델선택 이유
닿기 어렵거나 움직이는 물체의 온도를 읽을 때PR10-10적외선 서모파일로 접촉 없이 측정합니다.
센서를 대상에 붙여 접촉 측정할 때NCD 온도 센서 I2C 미니 모듈 계열접촉식 온도 센서 모듈이 맞습니다.

구성·옵션

구성품과
선택 사항

  • 품번 — PR10-10.
  • 구성품 — I2C 미니 모듈 본체와 I2C 케이블.
  • 옵션 — 풀업 저항 4.7K 점퍼 선택.
  • 별매 — 호스트 보드용 I2C 쉴드·마스터 어댑터.

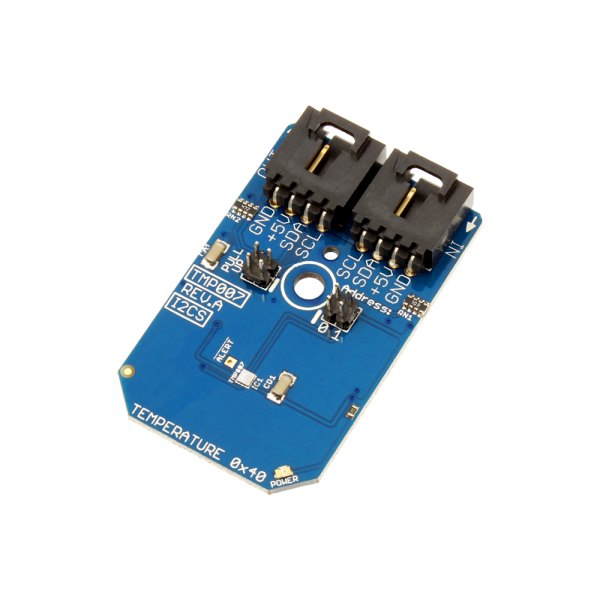

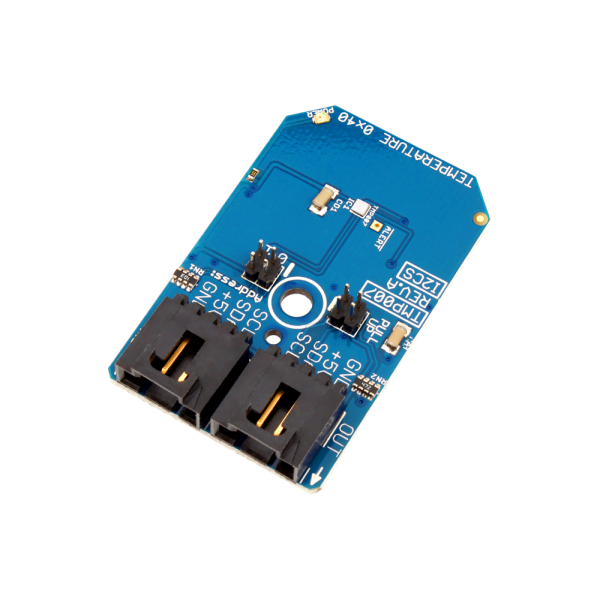

NCD PR10-10 - 반대 방향에서 본 적외선 온도 센서 기판과 I2C 커넥터 모습
반대 방향에서 본 적외선 온도 센서 기판과 I2C 커넥터 모습
