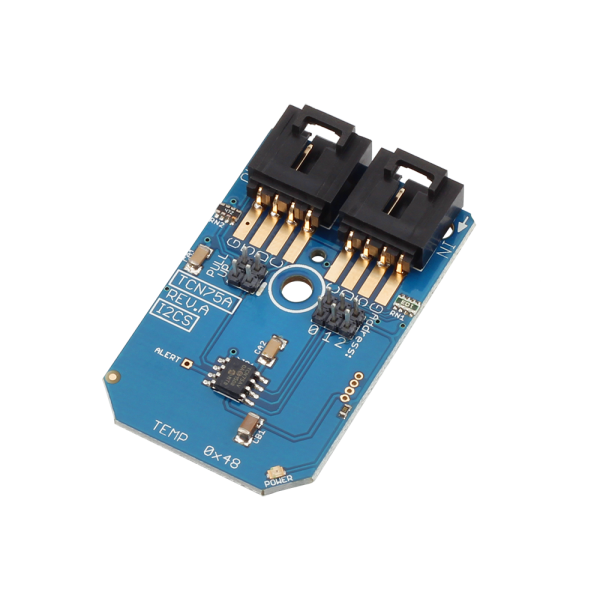

NCD PR2-25 TCN75A 온도 센서 ± 0.5 ° C 12 비트 (주소 라인 3 개 포함) I2C 미니 모듈

MODEL
PR2-25
브랜드
NCD

분해능을 고르고 원샷⁣ 측정하는 온도 모듈

NCD PR2-25 TCN75A 온도 센서 I2C 미니 모듈⁣ 센서 칩 : TCN75A⁣ 분해능 : 12비트 (0.5 ~ 0.0625 °C 선택)⁣ 정확도 : 전형 ±1 °C

견적 받기

NCD 한국 독점 공급 파트너

NCD PR2-25는 TCN75A 칩으로 0.5 °C부터 0.0625 °C까지 분해능을 선택해 온도를 읽는 12비트 온도 센서 I2C 미니 모듈(Temperature Sensor I2C Mini Module)입니다. -40 ~ 125 °C 구간을 변환하며 셧다운 모드에서 명령 한 번에 변환 한 번을 수행하는 원샷 측정을 지원합니다. (주)테솔이 국내에 공식 공급합니다.

주소선 3개로 한 버스에 최대 8개까지 연결하므로 여러 구역의 온도를 한 버스에서 감시할 수 있습니다.

12비트

분해능 0.5 ~ 0.0625 °C 선택

±1 °C

전형 정확도 (최대 ±2 °C)

-40 ~ 125 °C

측정 범위

2 µA

셧다운 전류 (최대)

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

5종

정확도와 범위가 다른 칩

0.0625 °C

ADT75·TCN75A 최소 분해능

2 µA

TCN75A 셧다운 전류(최대)

0x48

4개 칩의 시작 주소

원샷과 셧다운

TCN75A 셧다운 전류와⁣ 원샷 측정

원샷 모드는 셧다운 상태에서 명령을 받을 때만 변환을 한 번 수행하고 다시 셧다운으로 돌아갑니다. 셧다운 전류는 전형 0.1 µA, 최대 2 µA이고 연속 동작 전류는 전형 200 µA입니다.

분해능은 레지스터로 0.5 °C(9비트)부터 0.0625 °C(12비트)까지 선택합니다. 분해능을 높일수록 변환 시간이 길어져 0.5 °C에서 전형 30 ms, 0.0625 °C에서 전형 240 ms입니다.

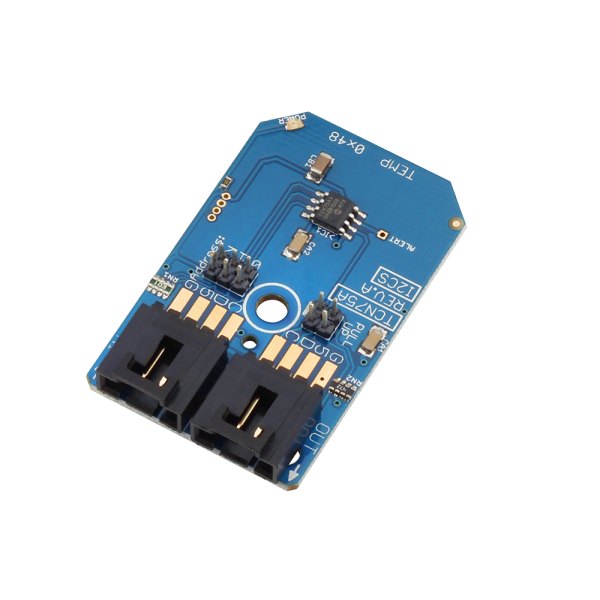

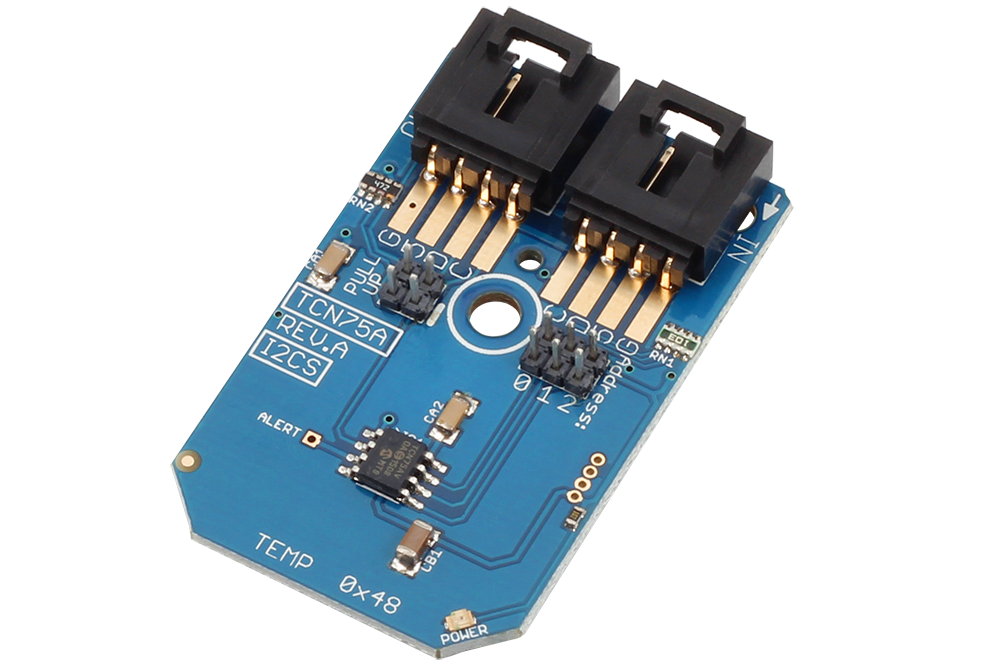

NCD PR2-25 - I2C 커넥터가 있는 온도 센서 소형 기판 모습
I2C 커넥터가 있는 온도 센서 소형 기판 모습

사양

PR2-25 사양

항목사양
센서 칩TCN75A
분해능12비트 (0.5 ~ 0.0625 °C 선택)
정확도전형 ±1 °C · 최대 ±2 °C (-40 ~ 125 °C)
측정 범위-40 ~ 125 °C
시작 주소0x48
주소선3개 (한 버스에 최대 8개)
셧다운 전류전형 0.1 µA · 최대 2 µA
작동 전원5VDC
풀업 저항온보드 4.7K 점퍼 선택
연결 방식4핀 플러그, 납땜 불필요
칩 공급 전압2.7 ~ 5.5 V

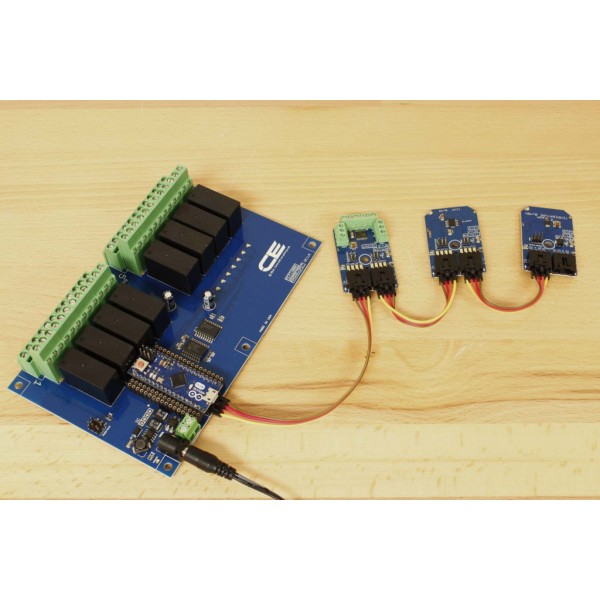

NCD PR2-25 - 릴레이 보드에 센서 모듈을 케이블로 연결한 사용 모습
릴레이 보드에 센서 모듈을 케이블로 연결한 사용 모습

활용 분야

TCN75A 모듈의⁣ 다중 구역 감시

  • 다중 구역 온도 감시 — 한 버스에 최대 8개를 연결해 여러 지점의 온도를 읽습니다.
  • 배터리 구동 장비 — 셧다운·원샷 모드로 측정 사이의 전류를 줄입니다.

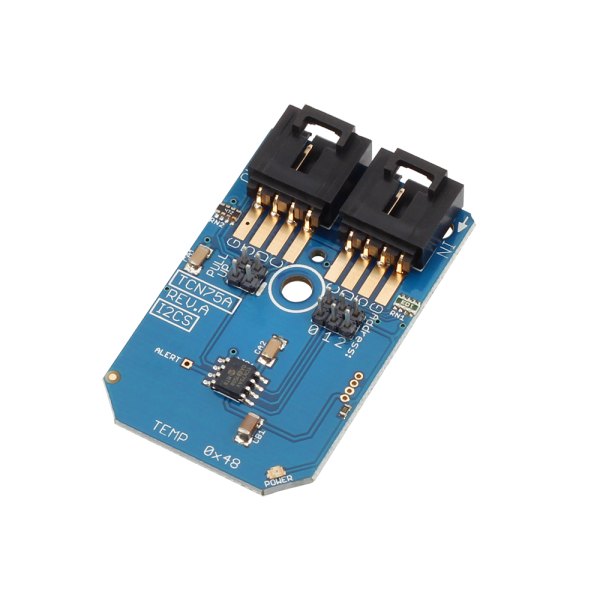

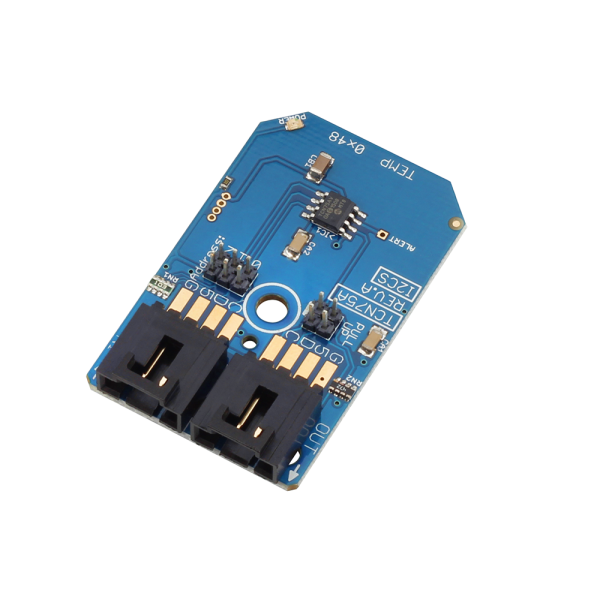

NCD PR2-25 - 반대 방향에서 본 온도 센서 기판과 커넥터 모습
반대 방향에서 본 온도 센서 기판과 커넥터 모습

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR2-25와⁣ 같은 계열 모델

  • PR2-22 — AD7416ARZ 10비트, 주변 온도 감시용
  • PR2-23 — ADT75 12비트, 0.0625 °C 분해능
  • PR2-24 — LM75BIMM 9비트, OS 과열 출력
  • PR2-26 — TMP100 12비트, 주소선 2개
