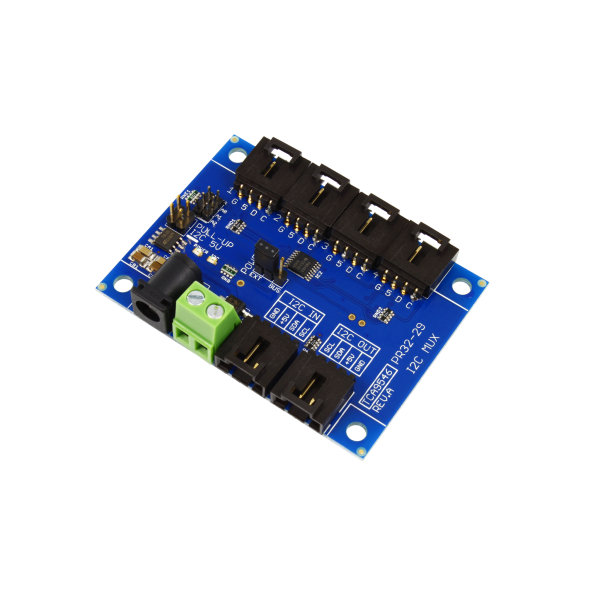

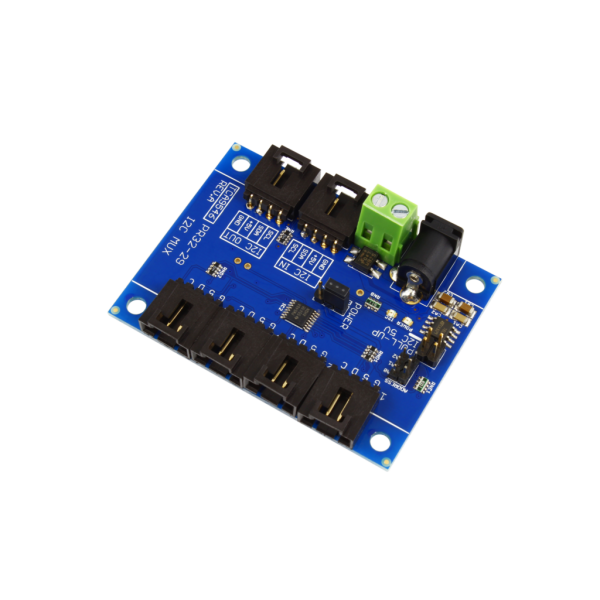

NCD PR32-29 TCA9546A 4 채널 I2C 버스 멀티플렉서

NCD PR32-29 TCA9546A 4 채널 I2C 버스 멀티플렉서

MODEL
PR32-29
브랜드
NCD
제품문의 구매하기

같은 주소의 센서 여러 개를
한 포트에 잇는 I2C 멀티플렉서

NCD I2C 버스 멀티플렉서 PR12-17 · PR32-29

견적 받기

NCD 국내 정식 공급 파트너

NCD I2C 버스 멀티플렉서는 8채널 PCA9547을 사용하는 PR12-17과 4채널 TCA9546A를 사용하는 PR32-29로 구성됩니다. 단일 I2C 포트를 여러 포트로 나눠, 같은 주소의 센서 여러 개를 한 컨트롤러에 연결하는 용도에 적합합니다.

두 모델 모두 시작 주소는 0x70이고 400kHz 클럭까지 지원하며, PR12-17은 활성 LOW 리셋 입력으로 막힌 다운스트림 버스를 복구합니다. PR32-29는 12V 외부 전원도 받을 수 있습니다. 이 멀티플렉서는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
자료

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

8채널

PR12-17 분기 포트

4채널

PR32-29 분기 포트

400kHz

최대 클럭 주파수

0x70

시작 주소

특징

채널 분기와
전원 구성

핵심 특징현장에서 달라지는 점
포트 나누기한 I2C 포트를 여러 포트로 나눠 컨트롤러의 포트 수 제약을 해소합니다.
같은 주소 센서채널을 나눠 연결하므로 같은 주소의 센서를 함께 사용해도 주소가 충돌하지 않습니다.
채널 선택I2C 버스 명령으로 채널을 골라 필요한 구간만 연결합니다.
전원 투입 시 기본값PR12-17은 전원을 켜면 채널 0이 바로 연결되어 초기 통신이 끊기지 않습니다.
리셋 복구활성 LOW 리셋 입력으로 막힌 버스를 해제해 현장 재부팅 없이 통신을 복구합니다.
고전류 드라이버PR12-17은 온보드 고전력 드라이버가 여러 포트에 전류를 공급해 전류가 큰 센서도 함께 구동합니다.

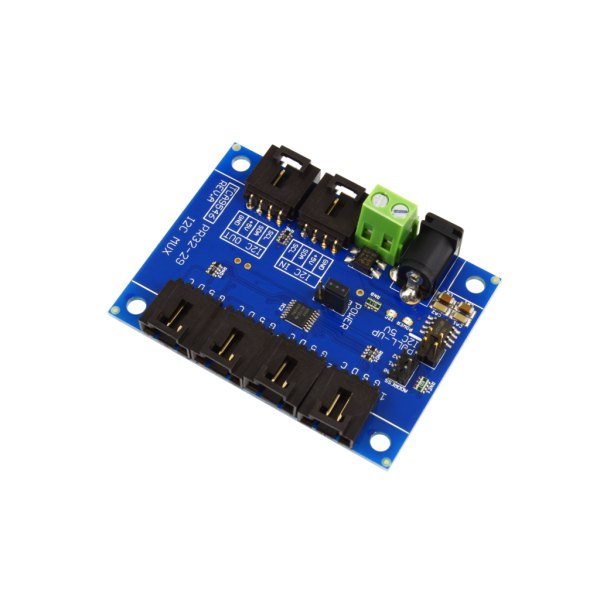

NCD PR32-29 - I2C 포트 4개와 전원 단자가 있는 멀티플렉서 기판
I2C 포트 4개와 전원 단자가 있는 멀티플렉서 기판

채널 구성

채널 선택과
전원 켤 때 상태

채널은 I2C 버스 명령으로 고릅니다. PR12-17은 전원을 켜면 채널 0이 바로 연결되고, PR32-29는 4개 출력이 모두 분리된 상태로 시작하므로 사용할 채널을 먼저 선택해야 합니다.

PR12-17은 주소 핀 3개로 한 버스에 장치를 8개까지 연결할 수 있습니다. 시작 주소 0x70이 다른 I2C 장치와 겹치지 않는지 먼저 확인하세요.

채널마다 센서를 하나씩 연결한 멀티플렉서

각 채널에 같은 주소의 센서를 하나씩 연결하고, 읽을 때마다 해당 채널을 선택합니다.

전원·고전류

12V 외부 전원과
고전력 드라이버

PR32-29는 I2C 버스 전원 또는 12V 외부 전원으로 동작합니다. 외부 전원은 12V 2.1mm 배럴 잭(옵션) 또는 나사 단자로 연결합니다.

PR12-17은 온보드 고전력 드라이버가 8개 포트에 전류를 공유해 공급합니다. 가스 센서처럼 전류가 큰 센서를 함께 구동할 때 유리하며, 전류 값은 매뉴얼에서 확인한 뒤 설계에 반영하세요.

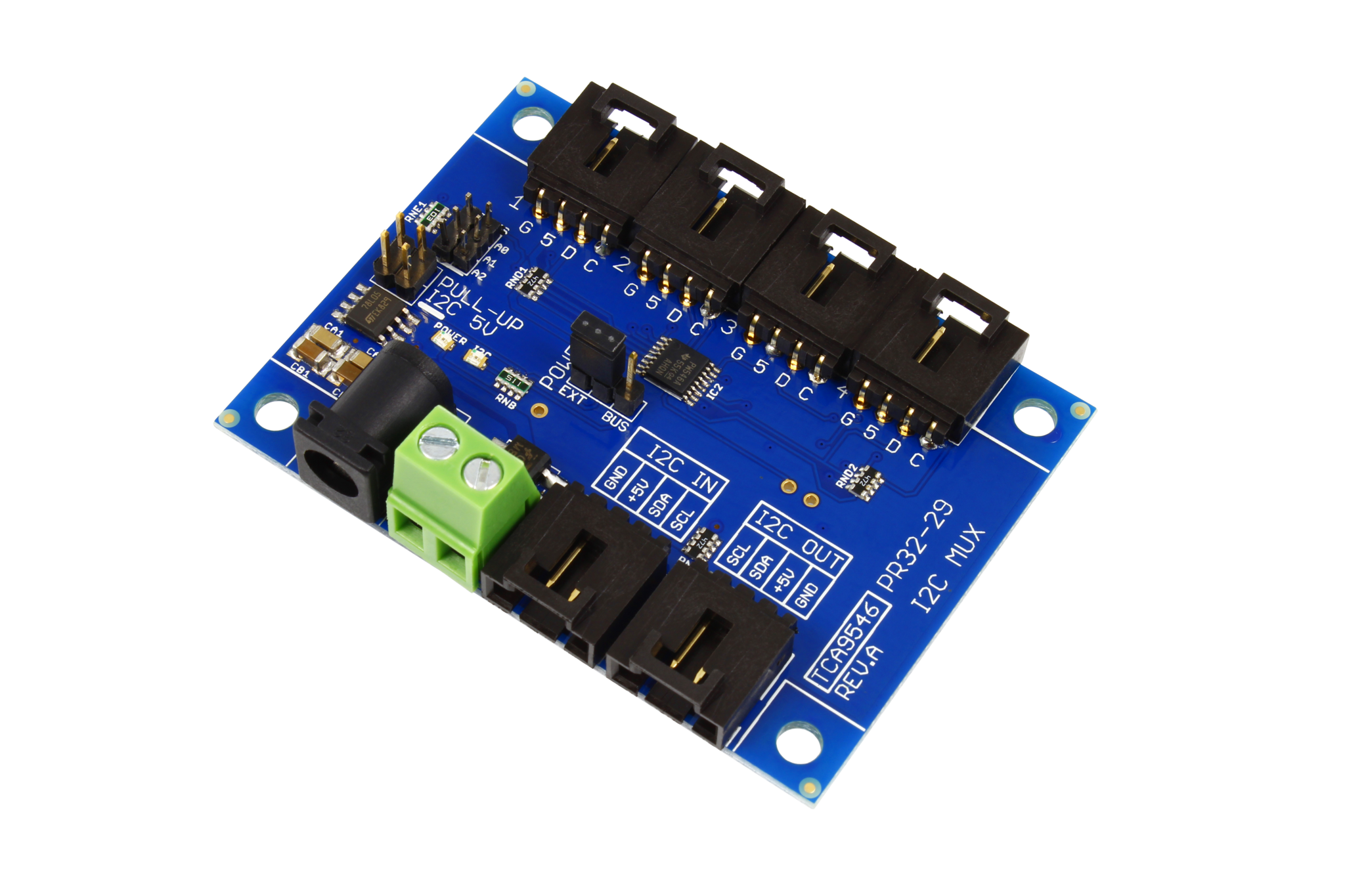

배럴 잭과 나사 단자가 있는 PR32-29

12V 어댑터를 배럴 잭에 꽂거나 나사 단자에 배선해 외부 전원을 받습니다.

사용 방법

NCD PR12-17·PR32-29 I2C 멀티플렉서
채널 선택 바이트와 연결 순서

PR12-17(PCA9547)과 PR32-29(TCA9546A)는 전용 소프트웨어 없이, 호스트가 시작 주소 0x70으로 제어 바이트 하나를 써서 연결할 채널을 고릅니다. PCA9547은 한 번에 채널 하나를, TCA9546A는 비트별로 여러 채널을 동시에 연결할 수 있습니다.

소프트웨어·도구하는 일
PCA9547 제어 레지스터 (PR12-17)B3 = 활성화 비트, B2~B0 = 채널 번호(0~7)
TCA9546A 제어 레지스터 (PR32-29)B0~B3 = 채널 0~3 각각의 연결 비트
RESET 입력 (활성 LOW)버스 장애 시 레지스터와 I2C 상태를 초기화

처음 연결하는 순서

순서할 일
1멀티플렉서를 호스트의 I2C 포트에 연결합니다. PR32-29는 I2C 버스 전원이나 12V 외부 전원으로 동작시키세요.
2같은 주소의 센서를 채널마다 하나씩 연결하고, 시작 주소 0x70이 다른 장치와 겹치지 않는지 확인하세요.
3PR12-17은 제어 바이트의 B3를 1로, B2~B0에 채널 번호를 넣은 값을 주소 0x70에 기록합니다. 전원을 켜면 채널 0이 연결된 상태입니다.
4PR32-29는 B0~B3 중 연결할 채널의 비트를 1로 기록해 선택합니다. 전원을 켜면 모든 채널이 분리된 상태이므로 먼저 채널을 선택해야 합니다.
5TCA9546A는 STOP 조건 뒤에 선택한 채널이 활성화되므로, 채널을 바꾼 다음 해당 센서와 통신하세요.

PR12-17은 RESET 입력을 LOW로 낮추면 채널 0을 제외한 채널이 해제되고 I2C 상태가 초기화됩니다. 버스가 멈췄을 때 전원을 끄지 않고 복구할 수 있습니다.

사양

2개 모델 비교와
공통 사양

항목PR12-17PR32-29
품번16226952081621835597
칩PCA9547TCA9546A
분기8포트 · 3개 주소 핀4포트 · 선택 출력
속도0Hz ~ 400kHz최대 400kHz
특징리셋 · 고전력 드라이버I2C 버스 또는 12V 외부 전원
시작 주소0x700x70

시리즈 공통 사양

항목사양
전원 켤 때 상태PR12-17 채널 0 연결 · PR32-29 출력 4개 모두 분리
리셋 입력PR12-17 활성 LOW 리셋 입력
주소 핀PR12-17 3개 (한 버스 최대 8개 장치)
외부 전원 입력PR32-29 12V 2.1mm 배럴 잭 (옵션) 또는 나사 단자
고전류 공급PR12-17 온보드 고전력 드라이버 · 8개 포트 공유
전원PR32-29 I2C 버스 또는 12V 외부 전원

활용 분야

포트 확장이
필요한 현장

  • 같은 주소 센서 묶기 — 같은 주소의 센서를 채널마다 하나씩 연결합니다.
  • 가스 센서 구동 — 전류가 많이 드는 가스 센서를 함께 구동합니다.
  • 긴 버스 분기 — 한 버스를 여러 구간으로 나눠 배선을 정리합니다.
  • 12V 장비 연결 — 12V 외부 전원을 사용하는 장치와 함께 구성합니다(PR32-29).

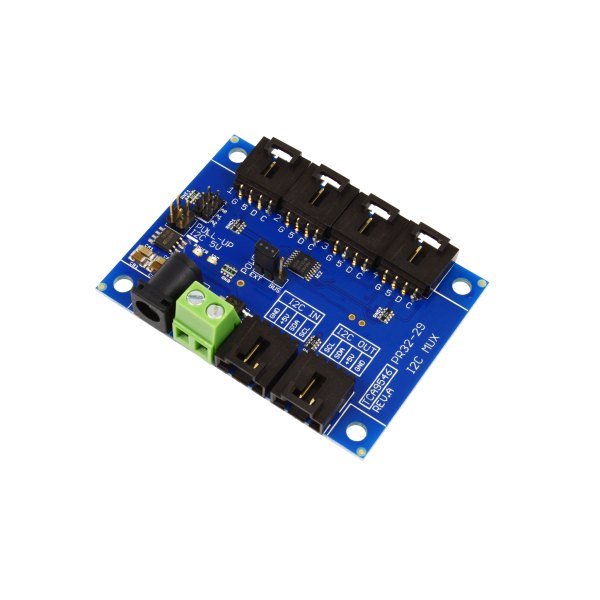

NCD PR32-29 - 반대 방향에서 본 멀티플렉서 기판과 I2C 포트 모습
반대 방향에서 본 멀티플렉서 기판과 I2C 포트 모습

선택 가이드

채널 수와 전원에 맞는
모델 선택

이럴 때 (요구 조건)권장 모델선택 이유
채널 8개가 필요할 때PR12-17 (PCA9547)8포트 분기에 리셋 입력을 갖춥니다.
채널 4개면 충분할 때PR32-29 (TCA9546A)4포트 분기로 충분한 구성입니다.
전류가 큰 장치를 함께 쓸 때PR12-17온보드 고전력 드라이버가 8개 포트에 전류를 공급합니다.
12V 외부 전원으로 쓸 때PR32-29배럴 잭 또는 나사 단자로 12V를 받습니다.

구성·옵션

모델별 구성

품번칩구성
PR12-17PCA95478채널 · 리셋 · 고전력 드라이버
PR32-29TCA9546A4채널 · 배럴 잭 · 나사 단자

제품 상세 이미지

NCD PR32-29 상세 이미지 1

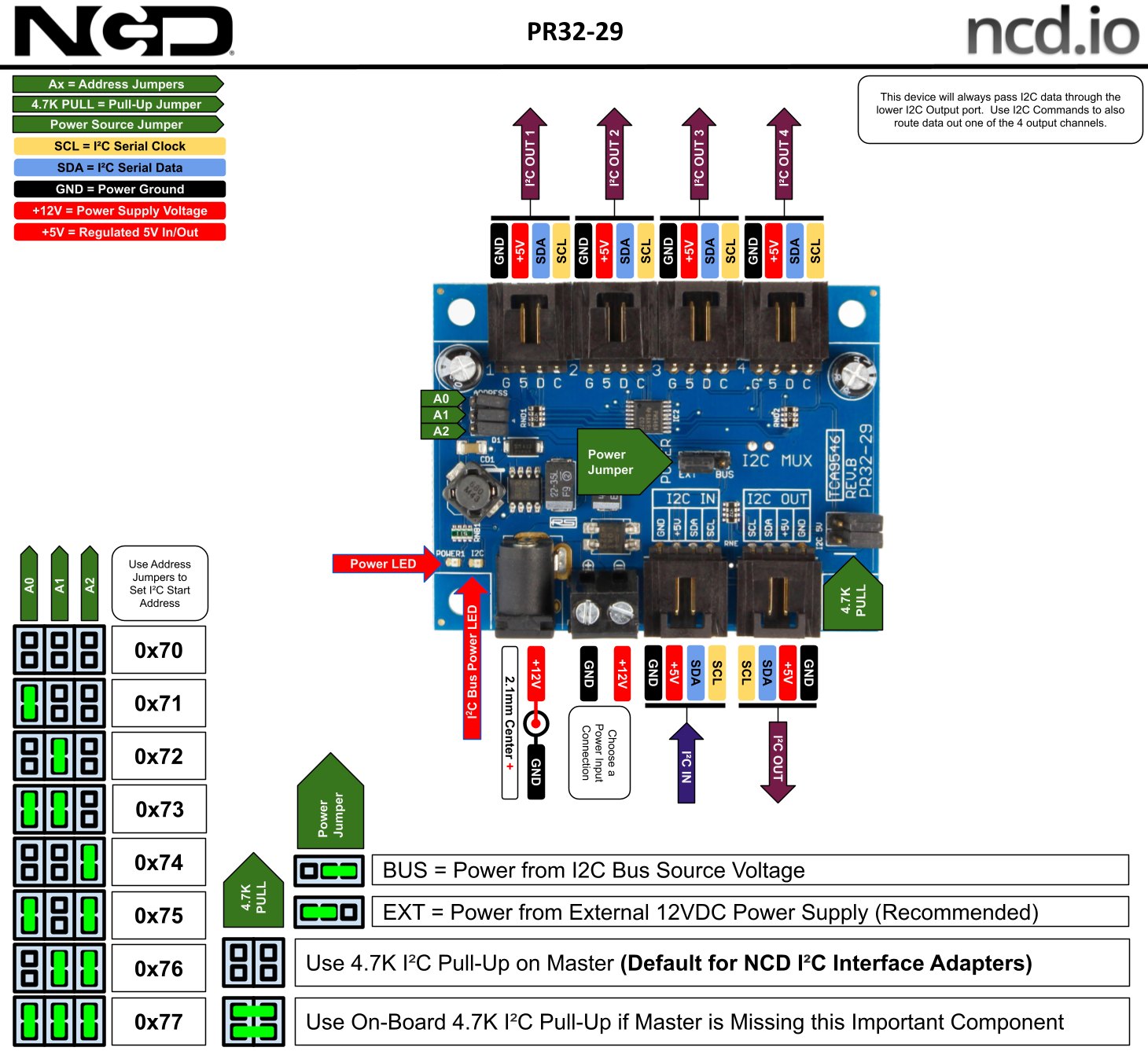

NCD PR32-29 - I2C 멀티플렉서 기판의 주소 점퍼와 단자 위치 설명도
I2C 멀티플렉서 기판의 주소 점퍼와 단자 위치 설명도
