설정 온도를 넘으면 OS 출력이 동작

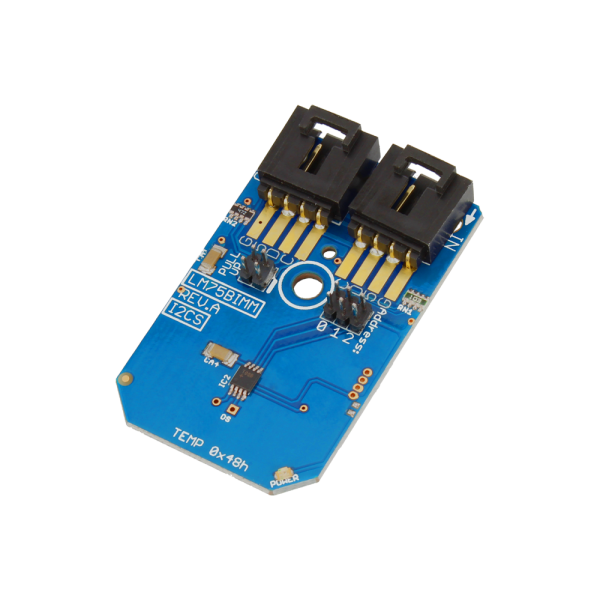

NCD PR2-24 LM75BIMM 온도 센서 I2C 미니 모듈 센서 칩 : LM75BIMM 분해능 : 9비트 정확도 : -25 ~ 100 °C에서 ±2 °C
견적 받기NCD 한국 독점 공급 파트너
NCD PR2-24는 LM75BIMM 칩의 OS(over-temperature) 출력을 갖춘 9비트 온도 센서 I2C 미니 모듈(Temperature Sensor I2C Mini Module)입니다. 프로그램한 온도 한계를 넘으면 오픈 드레인(open-drain) OS 출력이 전류를 싱크합니다. (주)테솔이 국내에 공식 공급합니다.

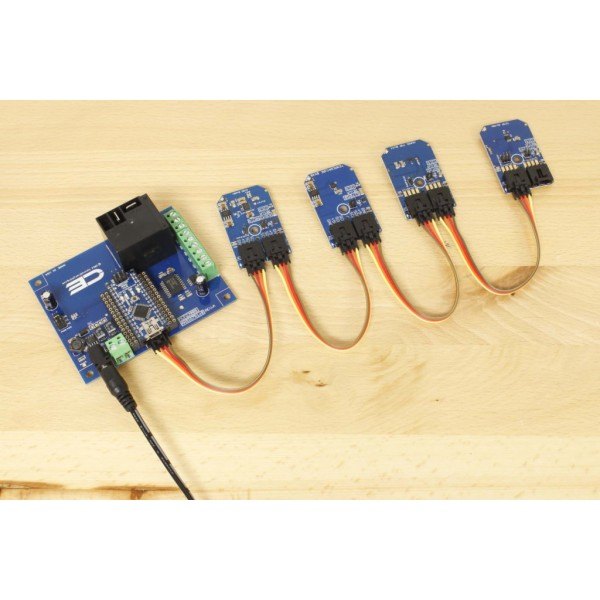

주소선 3개로 한 버스에 최대 8개까지 연결합니다.
제품 자료

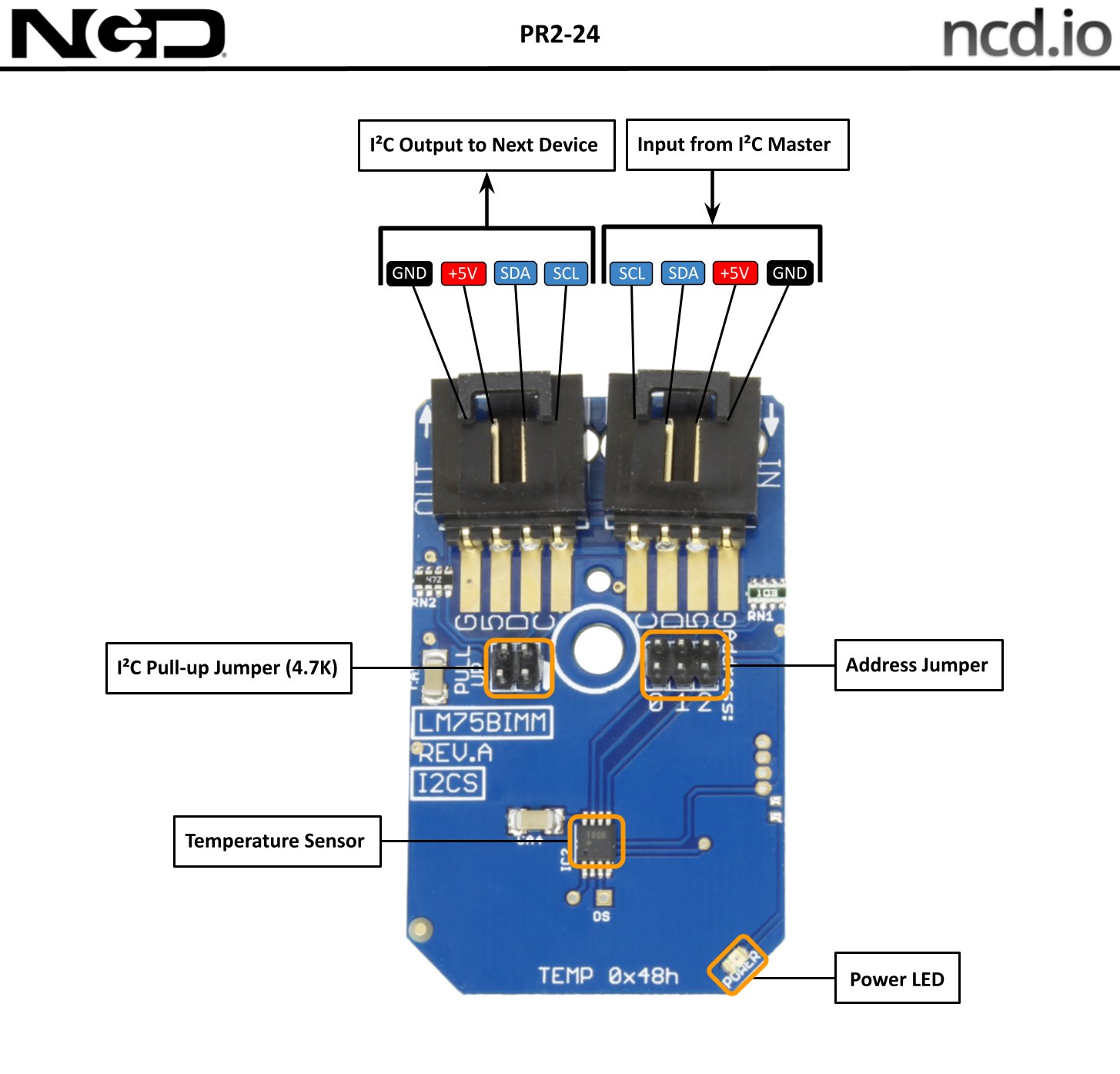

연결 도면과 샘플 코드
이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
과열 출력
LM75 OS 출력의 비교기·인터럽트 모드
OS 출력은 비교기(comparator)와 인터럽트(interrupt) 두 가지 모드로 동작합니다. 전원을 켜면 비교기 모드로 시작하며 기본값은 TOS 80 °C, THYST 75 °C입니다.
LM75의 공급 전압 범위는 3.0 ~ 5.5 V이며 모듈은 5VDC로 동작합니다.

사양
PR2-24 사양
| 항목 | 사양 |
|---|---|
| 센서 칩 | LM75BIMM |
| 분해능 | 9비트 |
| 정확도 | -25 ~ 100 °C에서 ±2 °C, -55 ~ 125 °C에서 ±3 °C |
| 시작 주소 | 0x48 |
| 주소선 | 3개 (한 버스에 최대 8개) |
| 칩 공급 전압 | 3.0 ~ 5.5 V |
| 과열 기준 | 기본 TOS 80 °C · THYST 75 °C |
| 작동 전원 | 5VDC |
| 풀업 저항 | 온보드 4.7K 점퍼 선택 |
| 연결 방식 | 4핀 플러그, 납땜 불필요 |

활용 분야
LM75 과열 출력을 사용하는 장비
- 컴퓨터·사무용 전자기기 — 장비 내부 온도를 감시합니다.
- 열 보호 — OS 출력으로 과열 상태를 알립니다.
- 시험 장비 — 장비 온도 값을 I2C로 읽습니다.

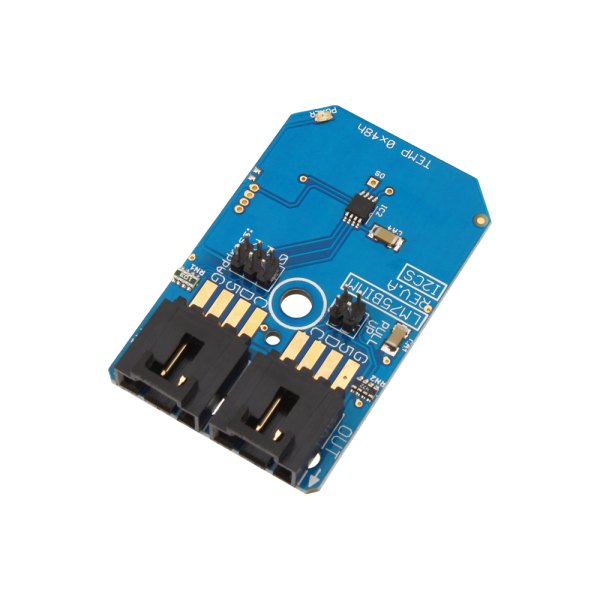

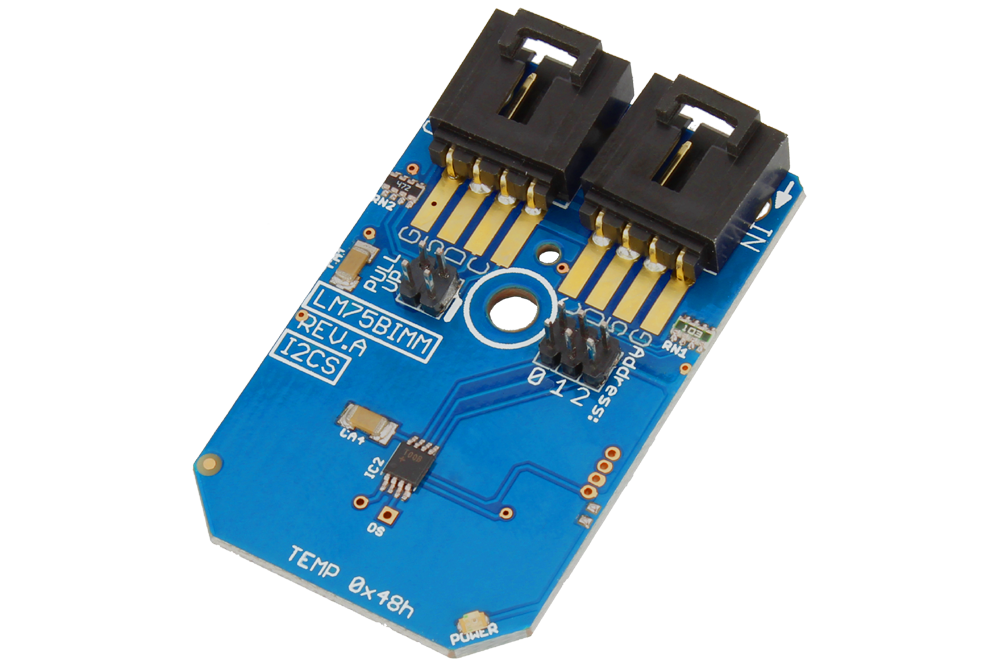

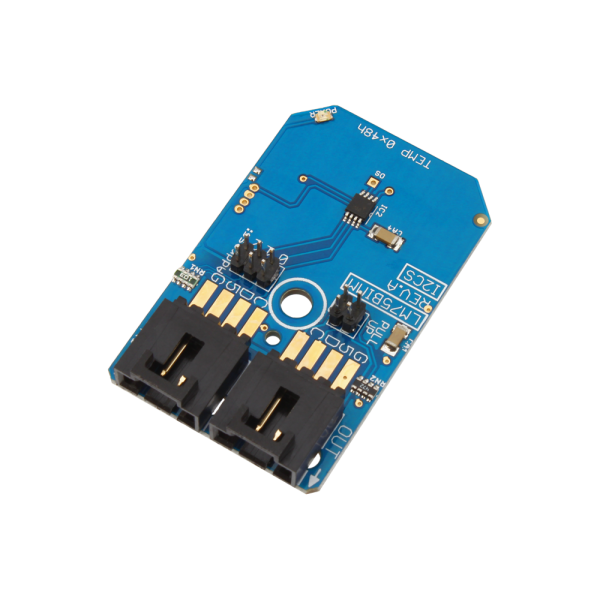

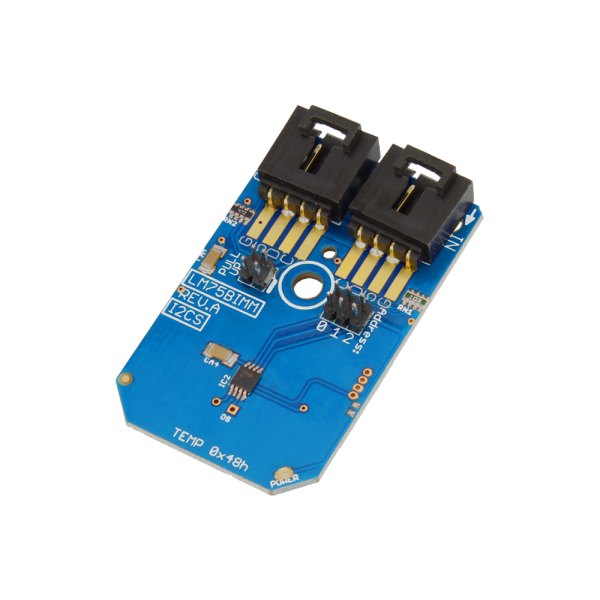

제품 상세 이미지


함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR2-24와 같은 계열 모델
- PR2-22 — AD7416ARZ 10비트, 주변 온도 감시용
- PR2-23 — ADT75 12비트, 0.0625 °C 분해능
- PR2-25 — TCN75A 12비트, 분해능 선택과 원샷 측정
- PR2-26 — TMP100 12비트, 주소선 2개
관련 제품
LM75 모듈에 더하는 NCD 제품
- NCD 온습도 센서 I2C 미니 모듈 (PR2-12 ~ PR2-21 · PR10-7 · PR2C-14)
- NCD PR10-10 비접촉 적외선 서모파일 센서 (TMP007)
- NCD I2C 버스 멀티플렉서 (PR12-17 PCA9547 · PR32-29 TCA9546A)
PR2-24의 기본 과열 설정값은 무엇입니까?
전원을 켜면 비교기 모드로 시작하며 TOS 80 °C, THYST 75 °C가 기본값입니다.
PR2-24의 OS 출력은 어떻게 동작합니까?
프로그램한 온도 한계를 넘으면 오픈 드레인 OS 출력이 전류를 싱크합니다. 비교기와 인터럽트 두 모드를 선택할 수 있습니다.
PR2-24는 한 버스에 몇 개까지 연결합니까?
주소선 3개로 최대 8개까지 연결합니다.
PR2-24의 정확도는 얼마입니까?
-25 ~ 100 °C에서 ±2 °C, -55 ~ 125 °C에서 ±3 °C입니다.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
PR2-24의 기본 과열 설정값은 무엇입니까?
전원을 켜면 비교기 모드로 시작하며 TOS 80 °C, THYST 75 °C가 기본값입니다.
-
PR2-24의 OS 출력은 어떻게 동작합니까?
프로그램한 온도 한계를 넘으면 오픈 드레인 OS 출력이 전류를 싱크합니다. 비교기와 인터럽트 두 모드를 선택할 수 있습니다.
-
PR2-24는 한 버스에 몇 개까지 연결합니까?
주소선 3개로 최대 8개까지 연결합니다.
-
PR2-24의 정확도는 얼마입니까?
-25 ~ 100 °C에서 ±2 °C, -55 ~ 125 °C에서 ±3 °C입니다.
