NCD PR2-23 ADT75 온도 센서 ± 1 ° C 12 비트 (주소 라인 3 개 포함) I2C 미니 모듈

MODEL
PR2-23
브랜드
NCD

0.0625 °C 단위로⁣ 온도를 표시하는 모듈

NCD PR2-23 ADT75 온도 센서 I2C 미니 모듈⁣ 센서 칩 : ADT75⁣ 분해능 : 12비트 (0.0625 °C)⁣ 정확도 : 0 ~ 70 °C에서 ±1 °C

견적 받기

NCD 한국 독점 공급 파트너

NCD PR2-23은 ADT75 칩의 12비트 ADC로 0.0625 °C 분해능의 온도 값을 읽는 온도 센서 I2C 미니 모듈(Temperature Sensor I2C Mini Module)입니다. 정격 -55 ~ 125 °C 구간을 측정하며 주소선 3개를 갖춥니다. (주)테솔이 국내에 공식 공급합니다.

ADT75는 밴드갭 온도 센서를 내장한 온도 감시 칩입니다. 정확도는 0 ~ 70 °C 구간에서 ±1.0 °C입니다.

12비트

0.0625 °C 분해능

±1.0 °C

0 ~ 70 °C 정확도

-55 ~ 125 °C

정격 범위

200 µA

평균 소비 전류 (3.3V)

제품 자료

연결 도면과⁣ 샘플 코드

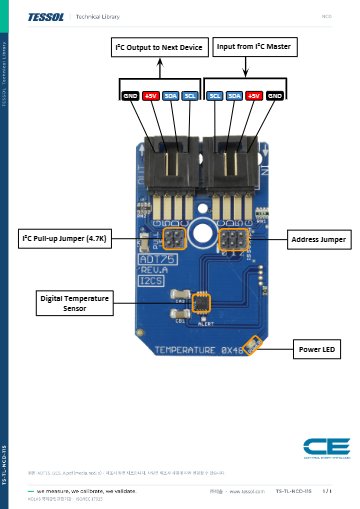

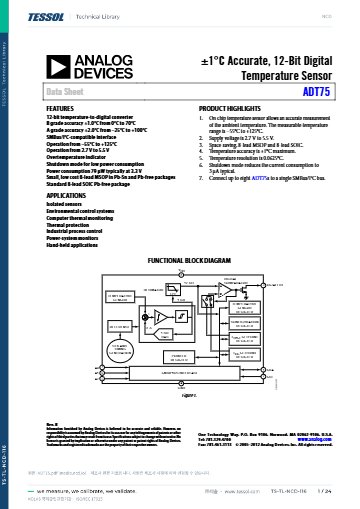

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

5종

정확도와 범위가 다른 칩

0.0625 °C

ADT75·TCN75A 최소 분해능

2 µA

TCN75A 셧다운 전류(최대)

0x48

4개 칩의 시작 주소

분해능과 정확도

ADT75의 표시 단위와⁣ 정확도 구분

ADT75는 0.0625 °C 단위로 값을 표시하지만 정확도는 0 ~ 70 °C에서 ±1 °C, -25 ~ 100 °C에서 ±2 °C, -55 ~ 100 °C에서 ±3 °C입니다. 표시 단위가 곧 정확도는 아닙니다.

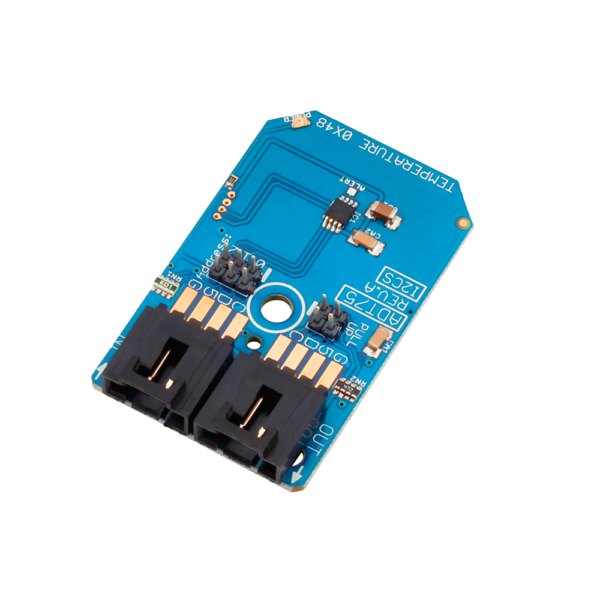

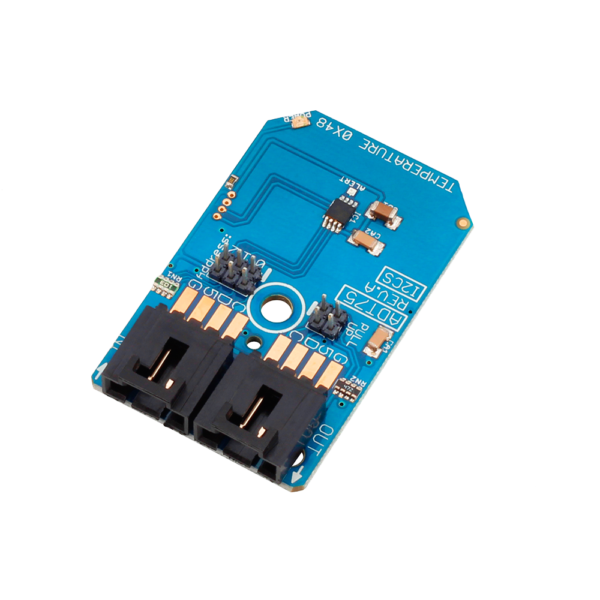

NCD PR2-23 - I2C 커넥터와 센서 소자가 보이는 온도 센서 모듈
I2C 커넥터와 센서 소자가 보이는 온도 센서 모듈

사양

PR2-23 사양

항목사양
센서 칩ADT75
분해능12비트 (0.0625 °C)
정확도0 ~ 70 °C에서 ±1 °C · -25 ~ 100 °C에서 ±2 °C · -55 ~ 100 °C에서 ±3 °C
정격 범위-55 ~ 125 °C
시작 주소0x48
주소선3개 (한 버스에 최대 8개)
칩 공급 전압2.7 ~ 5.5 V
소비 전류평균 200 µA (3.3V 기준)
작동 전원5VDC
연결 방식4핀 플러그, 납땜 불필요
동작 모드셧다운 · 원샷

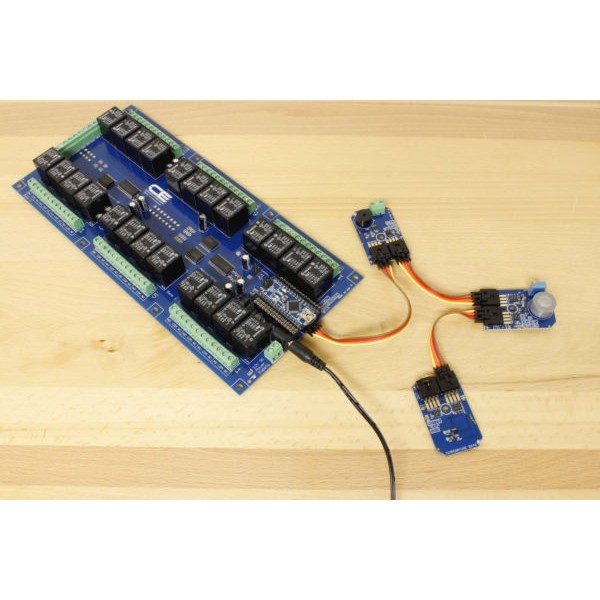

NCD PR2-23 - 다채널 릴레이 보드에 센서 모듈들을 연결한 모습
다채널 릴레이 보드에 센서 모듈들을 연결한 모습

활용 분야

ADT75 모듈을⁣ 적용하는 시스템

  • 환경 제어 시스템 — 제어 대상 공간의 온도를 읽습니다.
  • 컴퓨터 열 감시 — 컴퓨터 내부 온도를 감시합니다.
  • 산업 공정 제어 — 공정 장비의 온도 값을 제어기에 넘깁니다.
  • 전력 시스템 감시 — 전원 장치의 온도를 감시합니다.

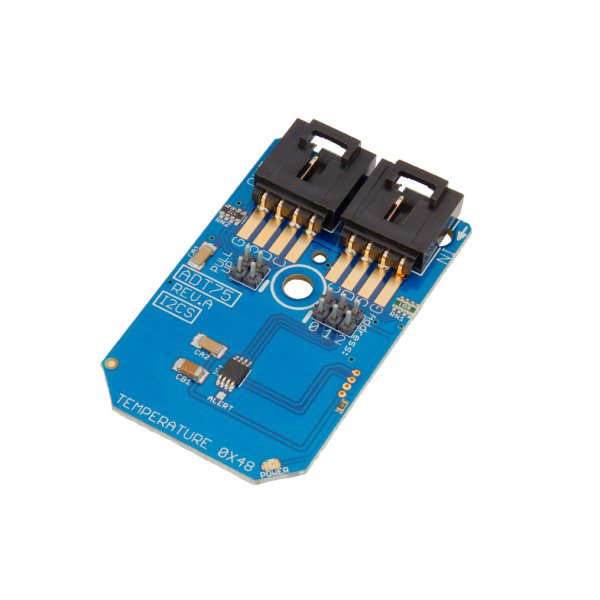

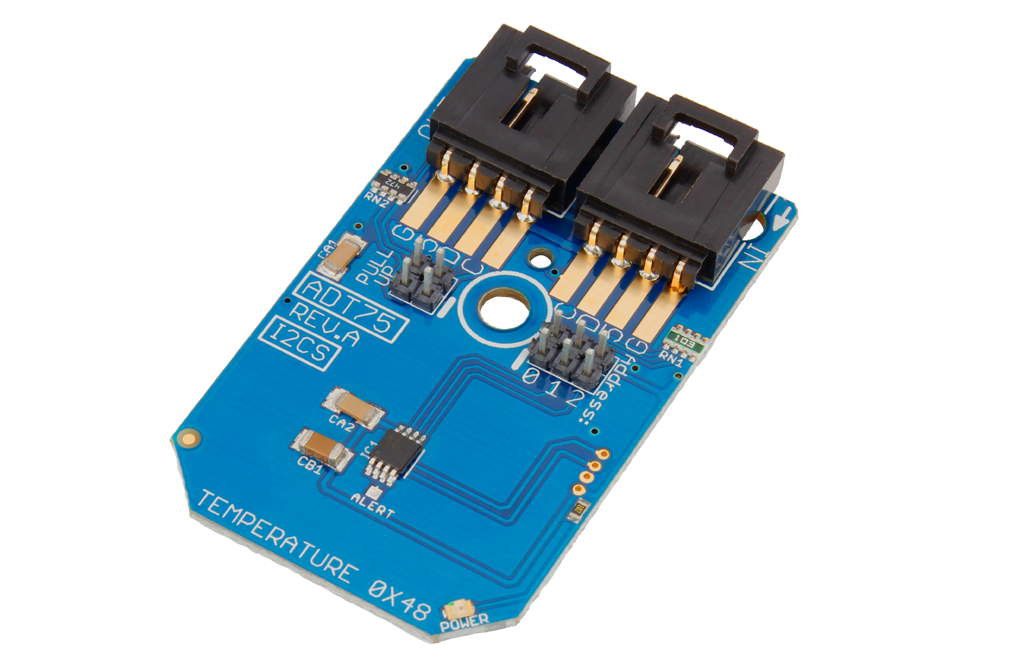

NCD PR2-23 - 커넥터가 위쪽에 있는 온도 센서 미니 모듈
커넥터가 위쪽에 있는 온도 센서 미니 모듈

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR2-23과⁣ 같은 계열 모델

  • PR2-22 — AD7416ARZ 10비트, 주변 온도 감시용
  • PR2-24 — LM75BIMM 9비트, OS 과열 출력
  • PR2-25 — TCN75A 12비트, 분해능 선택과 원샷 측정
  • PR2-26 — TMP100 12비트, 주소선 2개

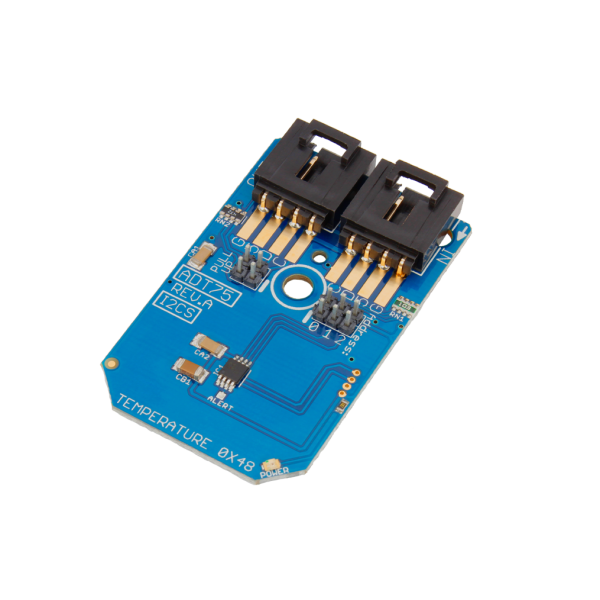

NCD PR2-23 ADT75 온도 센서 ± 1 ° C 12 비트 (주소 라인 3 개 포함) I2C 미니 모듈 제품 사진
