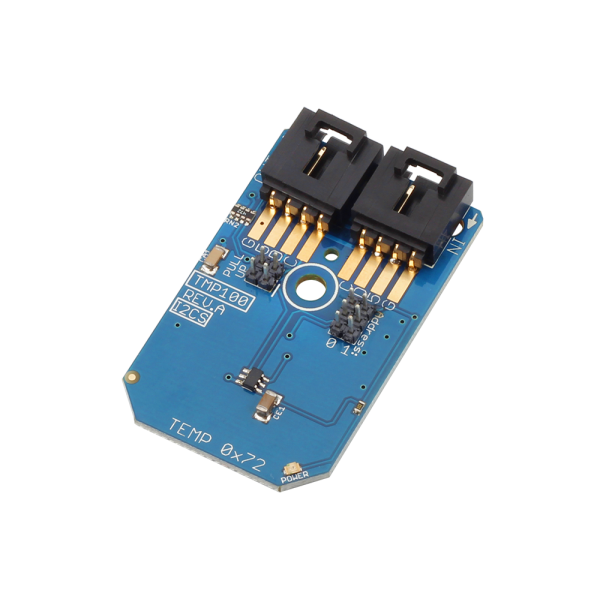

NCD PR2-26 TMP100 온도 센서 ± 2 ° C 12 비트 (주소 라인 2 개 포함) I2C 미니 모듈

NCD PR2-26 TMP100 온도 센서 ± 2 ° C 12 비트 (주소 라인 2 개 포함) I2C 미니 모듈

MODEL
PR2-26
브랜드
NCD
제품문의 구매하기

온도 칩 5종 가운데 골라
장비 온도를 읽는 I2C 모듈

NCD 온도 센서 I2C 미니 모듈 PR2-22 ~ PR2-26

견적 받기

NCD 국내 정식 공급 파트너

NCD PR2-22 ~ PR2-26 온도 센서 I2C 미니 모듈(Temperature Sensor Module)은 AD7416, ADT75, LM75, TCN75A, TMP100 5종 칩으로 -55~125 °C 구간의 온도를 9~12비트 디지털 값으로 읽는 개발·계측용 보드입니다. 장비 내부 온도와 주변 온도 감시에 사용합니다.

칩마다 정확도가 ±0.5 °C부터 ±2 °C까지 다르며, TCN75A는 셧다운 전류가 최대 2 µA로 낮아 배터리 장비의 대기 전력 부담을 줄입니다. 모든 모듈은 5VDC 버스 전원을 사용하며 4핀 플러그로 연결합니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

5종

정확도와 범위가 다른 칩

0.0625 °C

ADT75·TCN75A 최소 분해능

2 µA

TCN75A 셧다운 전류(최대)

0x48

4개 칩의 시작 주소

특징

칩 5종의
서로 다른 강점

핵심 특징현장에서 달라지는 점
칩 5종 선택정확도와 측정 범위가 다른 칩을 용도에 맞춰 고르므로 과한 사양에 비용을 들이지 않습니다.
주변 온도 감시(AD7416)데이터 수집 장비의 기판 주변 온도를 읽어 장비 내부 과열 여부를 로그로 남깁니다.
원샷 측정(TCN75A)셧다운 상태에서 명령 한 번에 변환 한 번만 수행하므로 배터리 장비의 평균 소비 전류가 낮아집니다.
분해능 선택(TCN75A)0.5 °C 단위의 거친 분해능부터 가장 세밀한 단계까지 레지스터로 선택할 수 있어 응답 속도와 해상도의 균형을 조정할 수 있습니다.
과열 출력(LM75)설정 온도를 넘으면 OS 출력이 동작해 호스트 폴링 없이 과열 보호 회로를 구동합니다.
낮은 대기 전류(TMP100)대기 전류 0.1 µA로 상시 가동 센서의 전력 부담을 줄입니다.

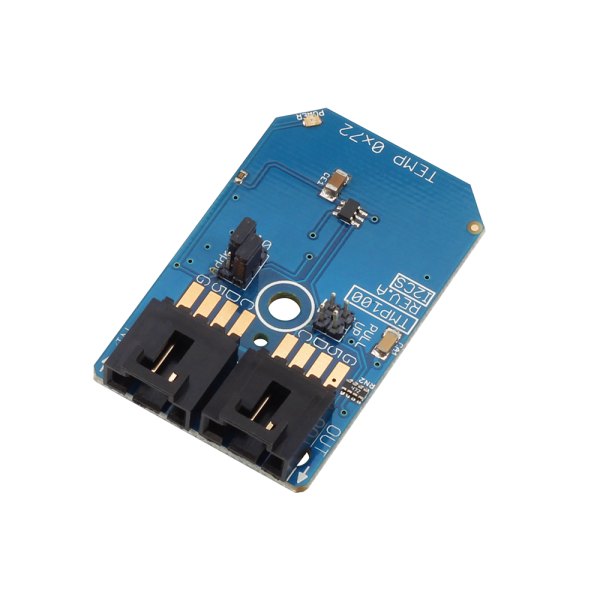

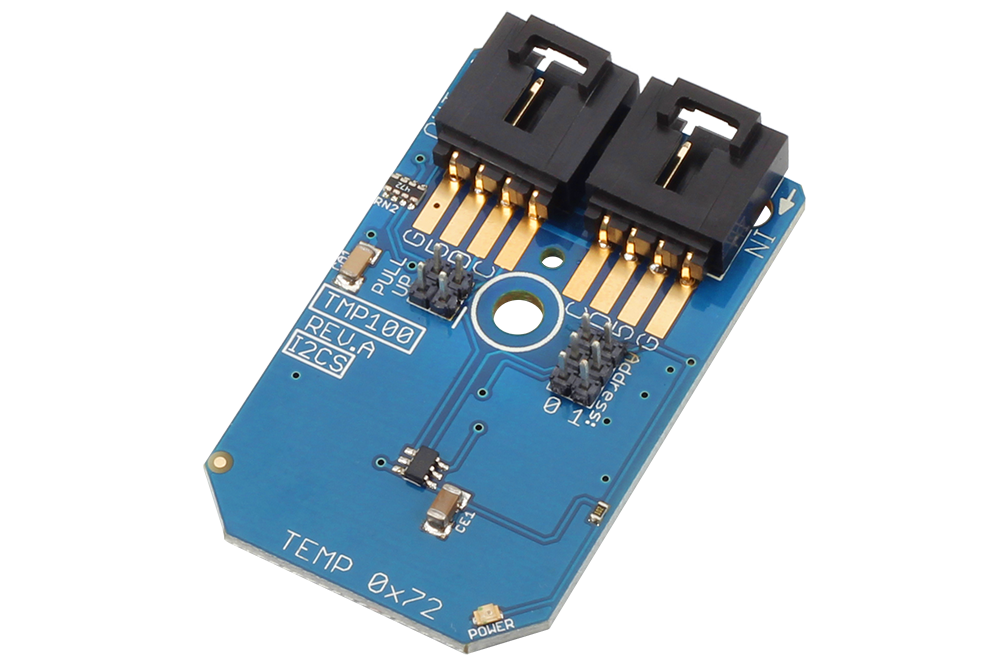

NCD PR2-26 - I2C 커넥터가 있는 온도 센서 소형 기판 모습
I2C 커넥터가 있는 온도 센서 소형 기판 모습

정확도와 분해능

분해능과 정확도를
구분해서 읽기

ADT75와 TCN75A는 0.0625 °C 단위로 값을 표시하지만 정확도는 각각 0~70 °C 구간의 ±1.0 °C, 전형 ±1 °C입니다. 값이 미세하게 바뀌는 것과 실제 온도가 그만큼 정확한 것은 다르므로, 절대 정확도가 중요하면 정확도 항목을, 변화 추이를 보려면 분해능 항목을 기준으로 칩을 고릅니다.

기준 온도계와 값 비교

LM75(±2 °C, -25~100 °C)와 TCN75A를 같은 위치에 붙이고 기준 온도계와 함께 기록하면 칩별 오차 경향을 확인할 수 있습니다. 오차가 설정값을 넘는 구간이 있으면 그 구간만 보정하는 코드를 호스트에 추가합니다.

주소·버스 구성

주소 0x48 칩의
버스 배치

PR2-22부터 PR2-25까지 4개 칩의 시작 주소는 0x48이고 PR2-26(TMP100)은 0x72입니다. LM75와 TCN75A는 주소선으로 한 버스에 최대 8개까지 연결하며, TMP100도 주소선 2개로 같은 방식으로 늘립니다. 한 버스에서 칩 종류를 섞을 때는 주소가 겹치지 않게 주소선 설정을 모듈별로 기록해 둡니다.

사양

칩 5종 비교와
공통 사양

모델센서분해능 · 정확도 · 범위시작 주소
PR2-22AD7416ARZ10비트 · 25 °C에서 ±1 °C, 전 범위 ±2 °C · -40 ~ 125 °C0x48
PR2-23ADT7512비트(0.0625 °C 분해능) · 0~70 °C에서 ±1.0 °C · 정격 -55 ~ 125 °C0x48
PR2-24LM75BIMM9비트 · -25~100 °C에서 ±2 °C, -55~125 °C에서 ±3 °C0x48
PR2-25TCN75A12비트(분해능 0.5~0.0625 °C 선택) · 전형 ±1 °C (-40 ~ 125 °C)0x48
PR2-26TMP10012비트(9~12비트 선택) · -25~85 °C에서 ±2 °C, -55~125 °C에서 ±3 °C0x72

시리즈 공통 사양

항목사양
작동 전원5VDC (I2C 미니 모듈)
칩 공급 전압AD7416 2.7 ~ 5.5V · ADT75 2.7 ~ 5.5V · LM75 3.0 ~ 5.5V
변환 시간AD7416 30 µs
소비 전류ADT75 평균 200 µA (3.3V 기준) · TMP100 45 µA
셧다운·대기 전류TCN75A 2 µA(최대, 셧다운) · TMP100 0.1 µA(대기)
주소선ADT75 · LM75 · TCN75A 3개 · TMP100 2개
I2C 버스당 최대 연결 수LM75 · TCN75A · TMP100 8개
과열 기준LM75 기본 TOS 80 °C · THYST 75 °C
TMP100 작동 범위-55 ~ 125 °C
풀업 저항온보드 4.7K 점퍼 선택
연결 방식4핀 플러그, 납땜 불필요

활용 분야

온도를 읽는
임베디드 현장

  • 데이터 수집 장비 — 기판 주변 온도를 함께 기록하는 로거에 넣어 온도 보상 데이터로 사용합니다.
  • 산업 공정 제어 — 공정 라인의 온도를 읽어 임계값 제어에 반영합니다.
  • 배터리 충전 회로 — 충전 중 온도 상승을 감시해 과열 구간을 로그로 남깁니다.
  • 컴퓨터·사무 기기 — PC와 사무용 전자 장비의 내부 열을 감시합니다.

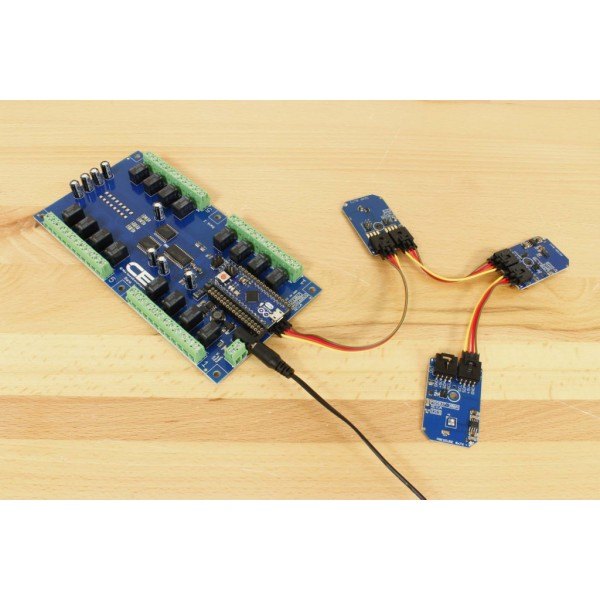

NCD PR2-26 - 릴레이 보드에 센서 모듈을 케이블로 연결한 사용 모습
릴레이 보드에 센서 모듈을 케이블로 연결한 사용 모습

선택 가이드

요구 조건별
권장 칩

이럴 때 (요구 조건)권장 모델선택 이유
정확도를 가장 우선할 때PR2-25 (TCN75A)제품명 기준 ±0.5 °C로 5종 중 가장 높고 전형 정확도는 ±1 °C입니다.
대기 전류를 줄여야 할 때PR2-25 (TCN75A) · PR2-26 (TMP100)셧다운 전류 2 µA(최대), 대기 전류 0.1 µA로 낮습니다.
과열 경보 출력이 필요할 때PR2-24 (LM75BIMM)기본 TOS 80 °C, THYST 75 °C의 OS 출력을 갖췄습니다.
10비트·±1 °C로 충분할 때PR2-22 (AD7416ARZ)변환 시간 30 µs의 주변 온도 감시용입니다.
12비트 분해능이 필요할 때PR2-23 (ADT75)12비트 분해능에 셧다운 모드를 지원합니다.
주소 0x72가 필요할 때PR2-26 (TMP100)나머지 4종과 다른 주소를 사용하므로 한 버스 구성이 쉽습니다.

구성·옵션

기본 구성과
호스트 쉴드

  • 온도 센서 미니 모듈 — 칩 5종(PR2-22 ~ PR2-26) 중 선택합니다.
  • I2C 케이블 — 모듈마다 기본 포함됩니다.
  • 호스트 쉴드 — Arduino Micro, Nano 등 호스트 보드에 맞춰 별도 구성합니다.

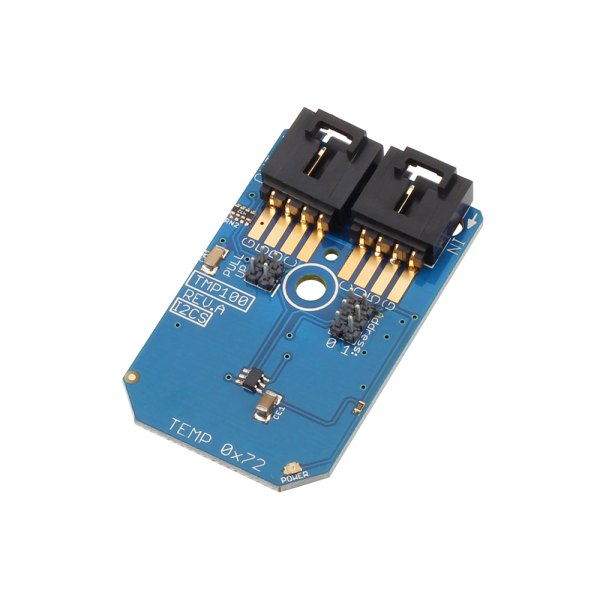

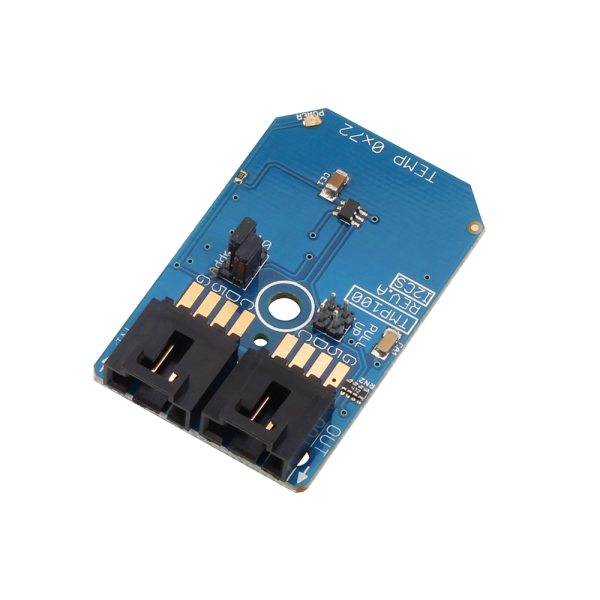

NCD PR2-26 - 반대 방향에서 본 온도 센서 기판과 I2C 커넥터 모습
반대 방향에서 본 온도 센서 기판과 I2C 커넥터 모습

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

관련 제품

온도 센서 모듈과
함께 보는 NCD 제품
