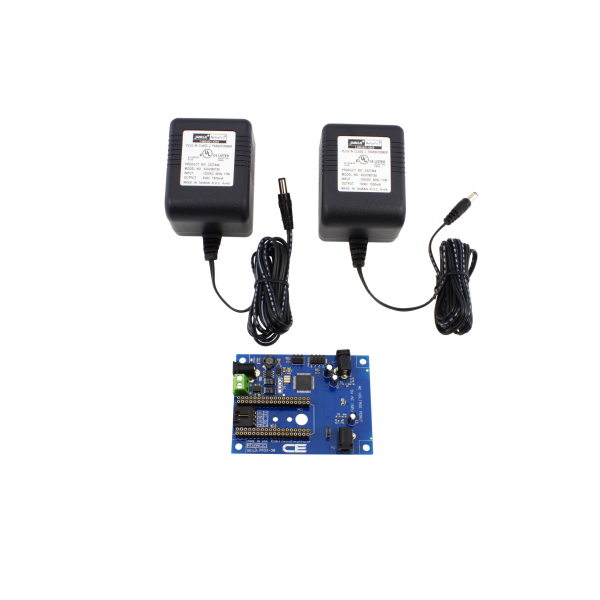

NCD PR32-30 IoT 인터페이스가있는 듀얼 120VAC 주 전압 모니터

NCD PR32-30 IoT 인터페이스가있는 듀얼 120VAC 주 전압 모니터

MODEL
PR32-30
브랜드
NCD
제품문의 구매하기

120 VAC 회선 두 곳을
I2C로 감시하는 전압 모니터

NCD PR32-30 전원 전압 모니터

견적 받기

NCD 국내 정식 공급 파트너

NCD PR32-30은 2개의 전압 센서(변압기)로 120 VAC 주 전압 2채널을 측정해 I2C로 전달하는 전원 전압 모니터링 컨트롤러(Mains Voltage Monitor)이며, IoT 클라우드 에너지 모니터링과 정전·전압 이상 감지에 사용합니다.

온보드 프로세서가 수천 개의 샘플로 실시간 Vrms를 계산하므로 호스트는 변환 처리 없이 I2C로 값을 읽으며, 일반 정확도는 98% 이상입니다. 각 채널의 측정 시간은 1.3초이며 호스트 조회 주기는 10초를 권장합니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
자료

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

2채널

120 VAC 주 전압 측정

98% 이상

일반 정확도

1.3초

채널당 측정 시간

I2C

2개 회선으로 호스트 연결

특징

전압 변환을 보드에서
처리하는 구조

핵심 특징현장에서 달라지는 점
2채널 측정두 개의 120 VAC 회선을 한 컨트롤러로 측정해 전원 상태 비교에 필요한 컨트롤러 수를 줄입니다.
온보드 Vrms 변환프로세서가 측정 변환을 처리하므로 호스트 코드는 I2C 읽기만 구현하면 됩니다.
I2C 2선 연결신호선 두 개만 사용하여 호스트의 나머지 GPIO를 다른 용도로 남깁니다.
I2C 확장 포트전류 모니터와 센서를 체인에 추가해 전압에 전류까지 한 시스템에서 수집합니다.
IoT 호스트 호환Arduino, Particle, WiPy, Bluz, ESP8266, Raspberry Pi 등 호스트 선택 폭이 넓습니다.

측정 사이클

채널 순환 시간과
조회 주기

채널 하나를 측정하는 데 1.3초가 걸리고 전 채널을 순환하므로, 2채널이 한 바퀴를 도는 시간은 2.6초입니다. 호스트는 10초마다 조회하는 것을 권장하며, 이보다 촉박한 갱신이 필요한 응용은 측정 사이클을 감안해 설계하세요.

전압 센서와 컨트롤러 전원

전압 센서는 변압기형으로 1.5미터 전선과 미국용 AC 벽 플러그를 갖추며 컨트롤러에는 전원을 공급하지 않습니다. 컨트롤러 구동에는 별도의 12 VDC 전원 공급 장치가 필요합니다.

설치 조건

120 VAC 전용 사양과
입력 한계

120 VAC 전용 사양

PR32-30은 120 VAC 전용 사양이며 입력은 정격 120 VAC의 110% 이하로 유지해야 합니다. 이를 넘으면 컨트롤러가 영구적으로 손상될 수 있으므로 220 V 전원 회선에는 그대로 연결하지 않습니다. 전원 연결과 배선은 전원을 차단한 상태에서 작업하고, 전기 작업 자격을 갖춘 담당자가 진행하세요.

사양

2채널 전압 측정
전체 사양

항목사양
측정 대상2채널 120 VAC 주 전압
전압 센서보드 밖 전압 센서(변압기) 2개 · 1.5미터 전선 · 미국용 AC 벽 플러그형
정확도일반 98% 이상
채널당 측정 시간1.3초 (전 채널 순환)
권장 조회 주기10초마다
측정 변환온보드 프로세서가 수천 개 샘플로 실시간 Vrms 계산
통신 방식I2C (2개 회선)
확장I2C 확장 포트 (전류 모니터 · 센서 추가)
컨트롤러 전원별도 12 VDC 전원 공급 장치 필요 (센서는 전원 미공급)
입력 한계정격 120 VAC의 110% 이하
호환 호스트Arduino · Particle Photon · Electron · Bluz · WiPy · ESP8266 · Raspberry Pi 등
IoT 인터페이스NCD IoT 인터페이스

활용 분야

전원 상태를
데이터로 수집

  • IoT 클라우드 전력 모니터링 — 2채널 전압을 클라우드로 전송해 에너지 현황을 기록합니다.
  • 건물 주 전원 공급 상태 확인 — 전원 유무와 위상 전압을 감시합니다.
  • 정전과 전압 이상 감지 — 전압 저하와 정전을 호스트에서 판정하는 장치를 제작합니다.
  • 전압·전류 통합 계측 — I2C 확장 포트로 AC 전류 모니터를 추가해 한 호스트에서 수집합니다.

선택 가이드

전압과 전류
모니터 선택

이럴 때 (현장 조건)권장 모델선택 이유
120 VAC 주 전압 2채널을 측정할 때PR32-30변압기 전압 센서 2개와 I2C 확장 포트를 갖춥니다.
전류까지 함께 측정할 때PR32-30 + PR17·PR18 시리즈AC 전류 모니터를 I2C 확장 포트에 추가합니다.
220 V 전원을 측정할 때해당 없음PR32-30은 120 VAC 전용 사양이므로 220 V 전원에는 맞지 않습니다.

구성·옵션

구성품과 별매 항목

구성품내용구분
전압 컨트롤러2채널 120 VAC 전압 모니터 컨트롤러포함
전압 센서변압기형 센서 2개, 1.5미터 전선, 미국용 AC 벽 플러그형포함
I2C 케이블확장 포트 연결용포함
12 VDC 전원 공급 장치컨트롤러 구동 전원별매
IoT 호스트 모듈Particle Photon · Electron · Bluz 등별매

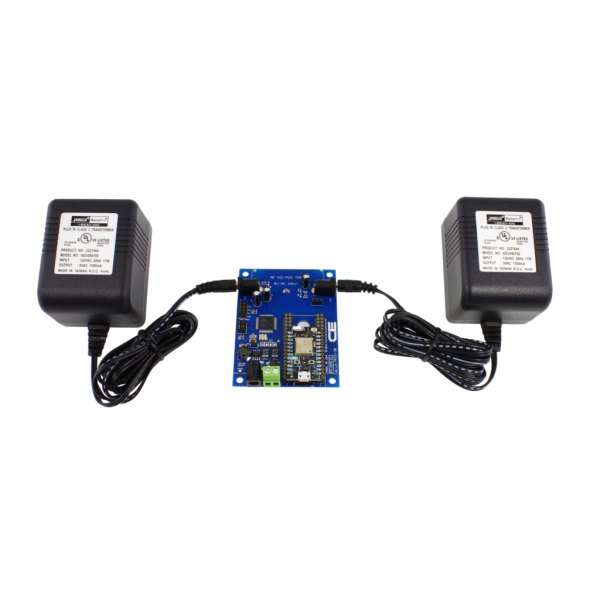

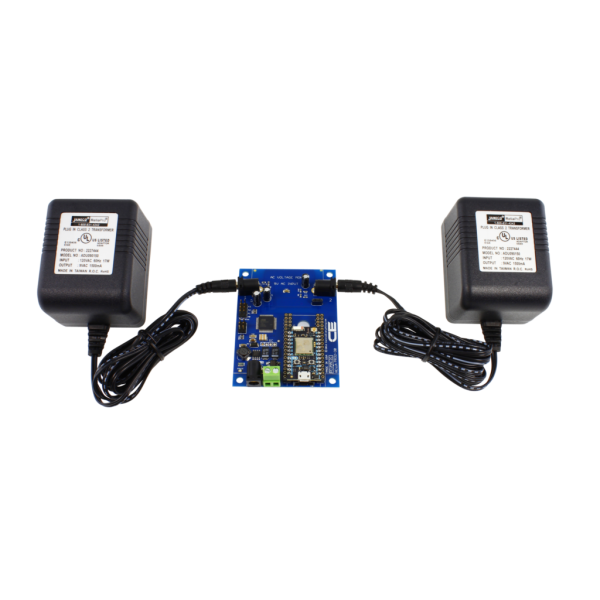

NCD PR32-30 - 모니터 기판과 양쪽 전원 어댑터 2개 구성 모습
모니터 기판과 양쪽 전원 어댑터 2개 구성 모습
