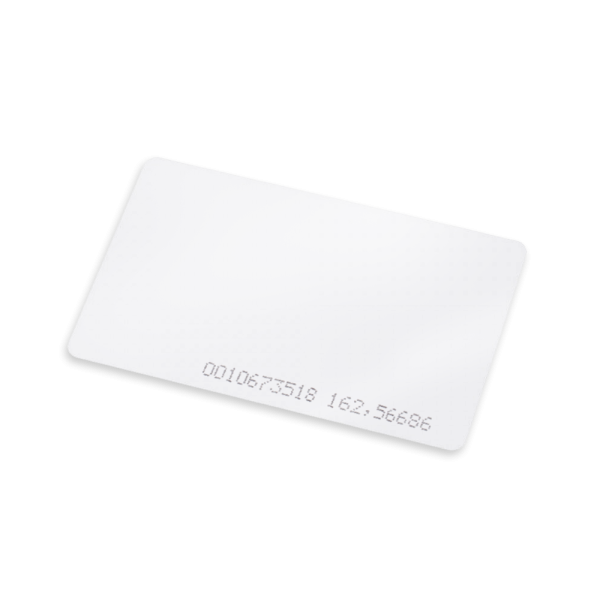

NCD RFID card RFID 카드

NCD RFID card RFID 카드

MODEL
RFID card
브랜드
NCD
제품문의 구매하기

카드를 대면 고유 코드를
읽어 보내는 RFID 어댑터

NCD RFID 수신기 I2C 어댑터

견적 받기

NCD 국내 정식 공급 파트너

NCD RFID 수신기 I2C 어댑터는 EM18 RFID 수신기와 I2C 확장 포트를 한 보드에 담은 호스트 보드용 어댑터(RFID 리더 인터페이스 쉴드)입니다. 카드를 대면 고유 코드를 9600 baud 직렬 신호로 전송하며, 호스트에 따라 8종 모델로 구성됩니다.

EM18은 널리 사용되는 수신기라 소프트웨어 개발이 쉽고, RFID 카드, 태그, 스티커, 시계 줄과 호환됩니다. 대부분 모델에 6인치 리더 케이블이 포함되어 리더를 본체에서 떼어 설치할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

8종

호스트 보드별 어댑터 모델

9600 baud

RFID 코드의 직렬 전송 속도

I2C

NCD 센서와 릴레이를 잇는 확장 포트

카드 · 포브

어댑터에 테스트용으로 함께 구성

특징

수신기와 I2C를
한 보드에

핵심 특징현장에서 달라지는 점
EM18 수신기널리 사용되는 EM18 수신기를 내장해 공개된 예제 코드를 그대로 응용할 수 있으므로 개발 기간이 줄어듭니다.
I2C 확장 포트NCD I2C 장치를 연결해 센서와 릴레이를 함께 구성할 수 있어 출입 인증과 부하 제어를 한 보드에서 처리합니다.
USB 전원·프로그래밍Arduino, Omega, Particle 모델은 USB 케이블 하나로 전원 공급과 프로그램 업로드를 처리합니다.
카드·포브 호환RFID 카드, 태그, 스티커, 시계 줄을 읽으므로 용도에 맞는 형태의 식별 수단을 고를 수 있습니다.
리더 케이블6인치 케이블로 리더를 본체에서 떨어뜨려 출입구나 장비 표면에 설치할 수 있습니다.
직렬 전송RFID 코드를 9600 baud 직렬 신호로 전송하므로 호스트에 UART 입력만 있으면 코드를 받을 수 있습니다.

호스트 선택

보드마다 다른
전원과 연결

Arduino Micro용 PR32-12와 Nano용 PR32-13은 UART 인터페이스이며, USB로 전원을 공급받고 프로그래밍합니다. Omega용 PR32-6과 Particle Photon용 PR32-14, Electron·Photon용 PR32-15도 USB 전원과 프로그래밍을 지원합니다.

Raspberry Pi 2·3용 PR32-8은 Pi 3B+ 이상 모델을 지원하지 않으며, 기존 Raspberry Pi는 PR32-9를 선택합니다. PR32-21은 Bluz와 Particle Photon·Electron 같은 IoT 모듈 상단을 덮는 오버레이 쉴드로, 모듈 측면의 추가 핀을 함께 사용합니다.

리더 케이블 설치

리더 케이블을 호스트 보드에서 떼어 출입구 안쪽이나 장비 표면에 부착할 수 있습니다. PR32-6은 1피트 케이블이므로 설치 거리를 감안해 모델을 고르세요.

사용 주의

UART 점유와
중복 사용 금지

RFID 어댑터는 UART 수신 라인을 사용하므로 키 포브 수신기 오버레이 쉴드와 함께 사용하지 않습니다. 같은 수신 라인을 두 장치가 나누면 신호가 겹쳐 RFID 코드를 읽지 못합니다.

UART 연결 확인

호스트의 UART 수신 라인에 RFID 어댑터만 연결되어 있는지 확인합니다. 다른 오버레이 쉴드를 쌓았다면 해당 쉴드가 같은 라인을 사용하는지 먼저 점검하세요.

사양

호스트별 모델과
카드 · 포브

항목대상 보드전원·프로그래밍인터페이스·특이 사항
PR32-12Arduino MicroUSBUART · I2C 확장 포트
PR32-13Arduino NanoUSBUART · I2C 확장 포트
PR32-8Raspberry Pi 2 · 3해당 없음I2C 확장 포트 · Pi 3B+ 이상 미지원
PR32-9기존 Raspberry Pi해당 없음I2C 확장 포트
PR32-6Onion Omega 2 · 1USBI2C 확장 포트 · 1피트 리더 케이블
PR32-14Particle PhotonUSBI2C 확장 포트
PR32-15Particle Electron · PhotonUSBI2C 확장 포트
PR32-21Bluz · Particle Photon · Electron해당 없음오버레이 쉴드 · 모듈 측면 추가 핀 사용

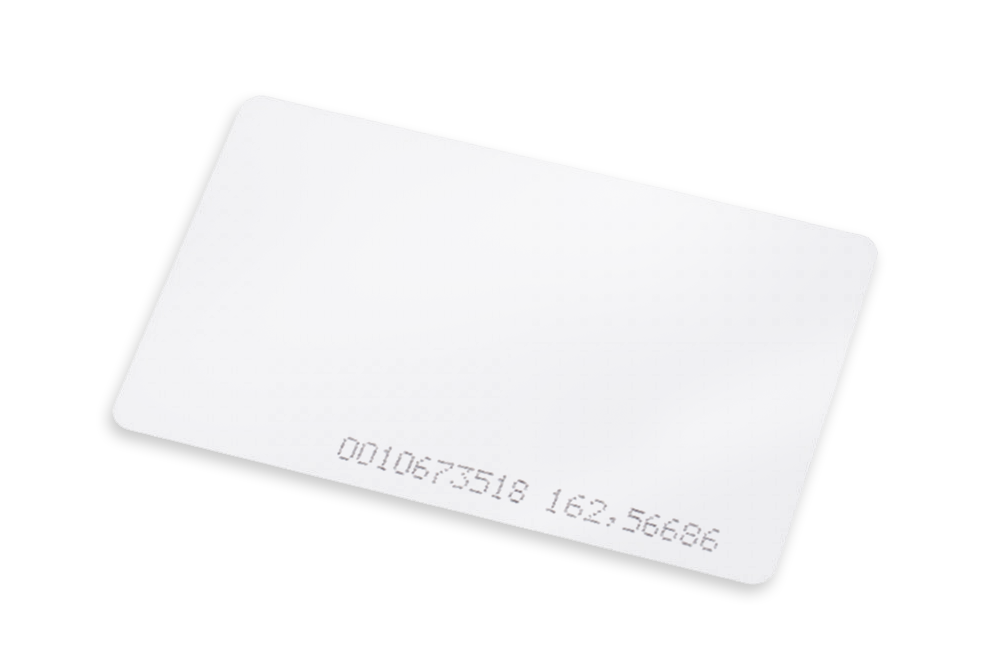

RFID-Card125KHz 카드해당 없음신용카드 크기 · 컬러 인쇄 가능
RFID-FOB125KHz 포브해당 없음열쇠고리 포함

시리즈 공통 사양

항목사양
RFID 수신기EM18
직렬 전송 속도9600 baud
확장 포트NCD I2C 확장 포트 (센서 · 릴레이 · FET · 에너지 모니터링 장치 연결)
호환 식별 수단RFID 카드, 태그, 스티커, 시계 줄, 포브
리더 케이블6인치 (대부분 모델) · PR32-6은 1피트
테스트품RFID 카드와 포브 (어댑터에 포함)
UART 점유UART 수신 라인 사용 · 키 포브 수신기 쉴드와 병용 불가

활용 분야

식별 코드를
활용하는 현장

  • 출입 관리 — RFID 카드를 대고 ID를 읽어 기록합니다.
  • 자산 추적 — 태그와 스티커에 붙은 고유 번호를 읽습니다.
  • 사용자 구분 — 카드 번호로 장치 사용자를 나눕니다.
  • 센서와 릴레이 연결 — I2C 확장 포트에 릴레이와 센서를 연결합니다.

선택 가이드

호스트와 용도에 맞는
RFID 어댑터 선택

이럴 때 (현장 조건)권장 모델선택 근거
Raspberry Pi 3B+ 이상 사용PR32-9PR32-8은 Pi 3B+ 이상을 지원하지 않기 때문입니다.
USB로 전원을 공급하며 개발PR32-6 · PR32-12 · PR32-13 · PR32-14 · PR32-15USB 한 가닥으로 전원과 프로그래밍을 처리하기 때문입니다.
IoT 모듈 위에 얹는 구성PR32-21모듈 상단을 덮는 오버레이 쉴드이기 때문입니다.
카드나 포브를 추가 구매RFID-Card · RFID-FOB125KHz 카드와 포브를 별도로 주문합니다.

구성·옵션

테스트품과
별매 식별 수단

구성내용
테스트품RFID 카드와 포브 (어댑터에 포함)
RFID-Card125KHz, 신용카드 크기, 컬러 인쇄 가능
RFID-FOB125KHz, 25센트 동전보다 조금 큰 크기, 열쇠고리 포함
별매RFID-Card · RFID-FOB 추가 구매
