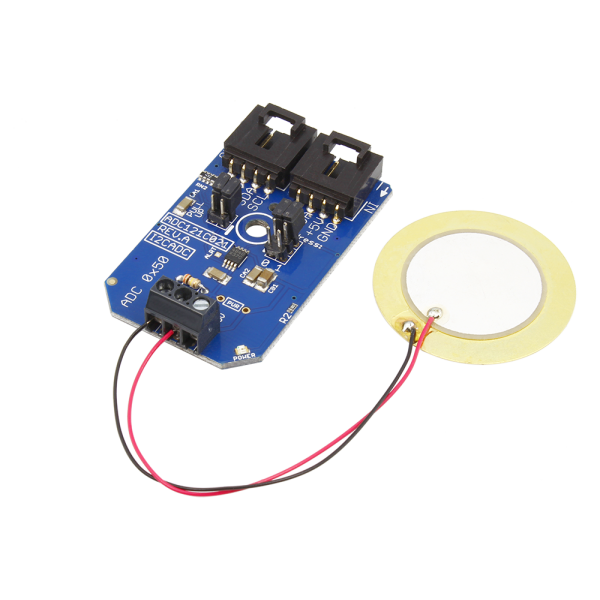

NCD PR37-6 I2C Piezo 센서를 사용하여 노이즈 노크 진동 또는 충격을 감지하기위한 ADC121C021 사운드 센서

NCD PR37-6 I2C Piezo 센서를 사용하여 노이즈 노크 진동 또는 충격을 감지하기위한 ADC121C021 사운드 센서

MODEL
PR37-6
브랜드
NCD
제품문의 구매하기

문 두드림과 설비 충격을
I2C로 읽는 노크 센서 모듈

NCD PR37-6 ADC121C021 노크 · 진동 · 소음 감지 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD PR37-6은 압전 소자로 소음, 노크, 진동, 충격을 감지하고 ADC121C021이 12비트로 변환하는 노크·진동·소음 감지 I2C 미니 모듈(Piezo Knock Sensor)로, 평평한 표면에 붙여 충격 신호를 호스트에서 읽는 용도입니다.

싱글 엔드 0-5 VDC 입력을 최대 188.9K 샘플/초로 읽으므로 짧게 끝나는 노크 신호의 파형까지 수집합니다. I2C 포트 하나에 최대 9대를 연결하는 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
자료

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

12비트

ADC121C021 분해능

188.9K

초당 최대 샘플 수

9대

I2C 포트당 최대 연결

0-5 VDC

싱글 엔드 입력 전압

특징

충격 신호를
12비트로 수집

핵심 특징현장에서 달라지는 점
소음·노크·진동·충격 감지문 두드림부터 설비 충격까지 한 센서로 감지하므로 감지 대상별로 센서를 나눠 설치할 필요가 없습니다.
압전 소자 포함노크와 진동 감지용 압전 소자가 함께 들어 있어 별도 센서를 고르지 않고 바로 시험할 수 있습니다.
ADC121C021 12비트 변환아날로그 신호를 12비트 값으로 읽어 충격 세기의 차이를 호스트에서 구분합니다.
188.9K 샘플/초짧게 끝나는 노크 신호도 빠른 샘플링으로 포착해 오검출을 줄입니다.
최대 9대 연결한 I2C 포트에 9대까지 연결하므로 창문, 문, 벽에 나눠 붙인 감지 지점을 한 버스에서 운용합니다.
4핀 플러그 연결납땜 없이 I2C 버스에 연결해 설치 위치를 바꿀 때 작업이 빠릅니다.

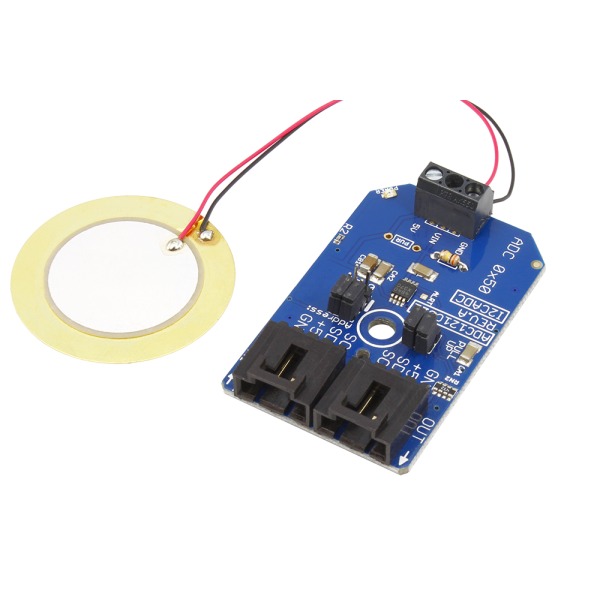

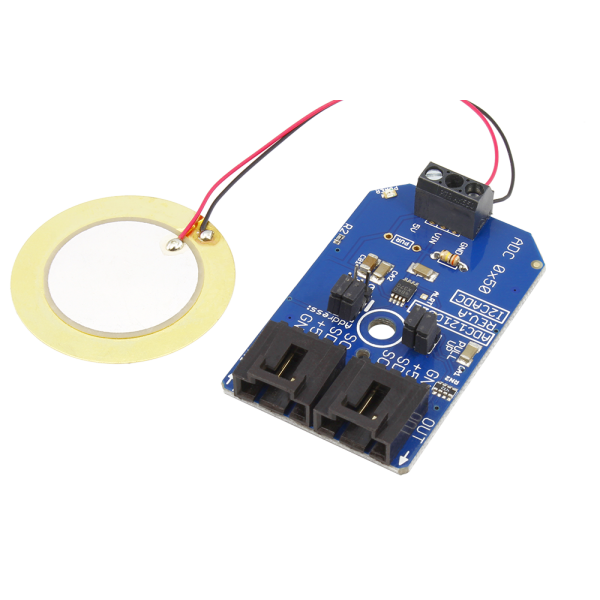

NCD PR37-6 - 압전 센서 디스크와 연결된 진동 감지 기판 모습
압전 센서 디스크와 연결된 진동 감지 기판 모습

설치 위치

압전 소자를
붙이는 위치 선택

압전 소자는 창문, 문, 책상, 벽처럼 평평한 표면에 붙입니다. 진동이 전달되는 면에 소자가 밀착될수록 입력 전압 변화가 커지므로, 붙인 면의 재질과 두께에 따라 감도를 시험한 뒤 임계값을 정합니다.

다중 연결

한 버스에 여러 지점을
연결하는 방법

최대 9대를 한 포트에 연결

모듈 9대를 하나의 I2C 포트에 연결하면 감지 지점마다 호스트 포트를 따로 쓰지 않아도 됩니다. 호스트에 맞는 NCD I2C 쉴드나 어댑터와 포함된 3인치(76 mm) 4선 케이블로 연결합니다.

사양

12비트 단일 채널
압전 입력 사양

항목사양
모델PR37-6
감지 대상소음 · 노크 · 진동 · 충격
ADCADC121C021, 12비트, 1채널
입력싱글 엔드 0-5 VDC
샘플 속도188.9K 샘플/초
I2C 포트당 연결 수최대 9대
센서압전 소자 포함
동작 전원5 VDC
인터페이스4핀 I2C 미니 모듈 커넥터
포함 케이블3인치(76 mm) 4선 I2C 케이블
호환 호스트(별매 쉴드·어댑터)Arduino Micro·Nano·Uno·Due, Banana Pi, BeagleBone, Bluz(전원 포함), C.H.I.P., NodeMCU ESP8266, Adafruit Huzzah ESP8266, Particle Photon·Electron, Onion Omega, PyCom WiPy·WiPy2·LoPy, Raspberry Pi·Pi 2/3·Pi Zero, USB-I2C 컨버터, BridgeX5 시리즈 컨트롤러

활용 분야

충격과 진동을
감지하는 현장

  • 보안·자동화 — 창문, 문, 책상, 벽에 붙여 충격을 감지합니다.
  • 진동 감시 — 평평한 표면의 진동을 감지합니다.
  • 소음 감지 — 주변 소음과 노크 신호를 읽습니다.

선택 가이드

같은 ADC 계열
ADC121C021 모듈 선택

이럴 때 (측정 대상)권장 모델선택 이유
노크·진동·충격을 읽을 때PR37-6압전 소자를 포함한 12비트 노크 감지 모듈입니다.
가변저항 값을 읽을 때PR37-5같은 ADC121C021 계열이며 가변저항 입력을 읽습니다.

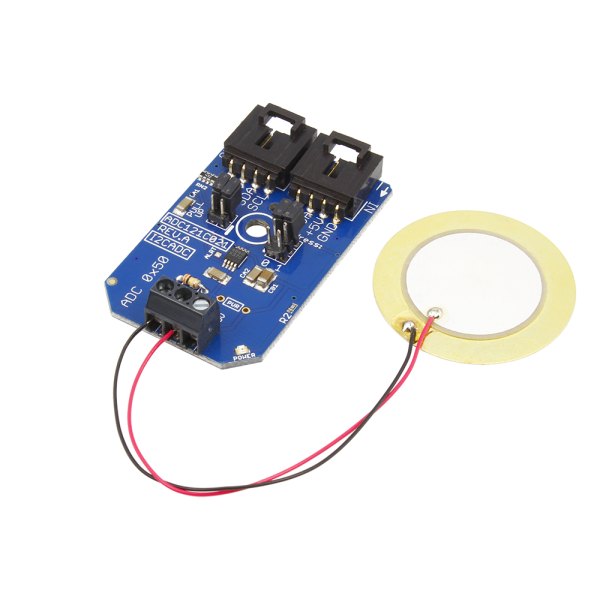

NCD PR37-6 - 반대 방향에서 본 압전 디스크와 감지 기판 모습
반대 방향에서 본 압전 디스크와 감지 기판 모습

구성·옵션

포함 구성과
별매 쉴드·어댑터

구분내용
본체PR37-6
포함압전 소자, 3인치(76 mm) 4선 I2C 케이블
별매NCD I2C 쉴드 · 어댑터
