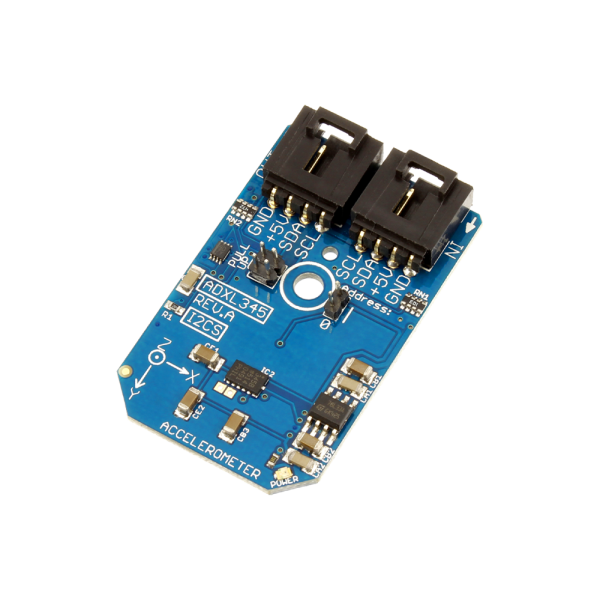

NCD PR7-1 ADXL345 3 축 가속도계 13 비트 I2C 미니 모듈

NCD PR7-1 ADXL345 3 축 가속도계 13 비트 I2C 미니 모듈

MODEL
PR7-1
브랜드
NCD
제품 자료
제품문의 구매하기

1° 미만의 기울기 변화까지
감지하는 3축 가속도 센서

NCD PR7-1 ADXL345 3축 가속도 센서 I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD PR7-1은 ADXL345 저전력 센서로 최대 ±16g를 13비트 분해능으로 읽는 3축 가속도 센서 I2C 미니 모듈(3-Axis Accelerometer Module)로, 4 mg/LSB의 고해상도 덕분에 1.0° 미만의 기울기 변화까지 감지하는 기울기·충격 감시용 모듈입니다.

활동과 비활동은 임계값으로 구분하고, 자유 낙하도 감지합니다. 32레벨 FIFO 버퍼가 호스트의 읽기 간격 사이 데이터를 보관하며, 단일·이중 탭은 모든 방향에서 인식됩니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

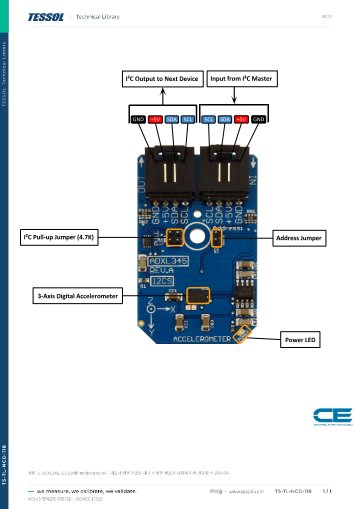

연결 도면과
샘플 코드

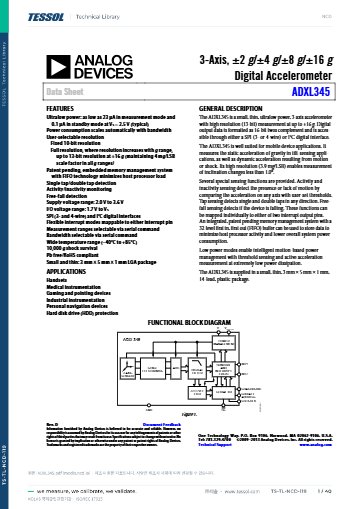

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

13비트

사용자가 고르는 분해능

±16g

최대 측정 범위

1.0° 미만

감지 가능한 기울기 변화

32레벨

FIFO 버퍼

특징

기울기와 충격을
함께 읽는 센서

핵심 특징현장에서 달라지는 점
13비트 분해능 선택해상도를 사용자가 정하므로 정밀도와 데이터 크기 사이를 용도에 맞춰 조정할 수 있습니다.
4 mg/LSB 고해상도1.0° 미만의 기울기 변화를 읽어 설비의 미세한 기울어짐을 조기에 포착합니다.
활동·비활동 감시설정한 임계값과 비교해 움직임 유무를 판정하므로 그 결과를 대기 모드 전환 조건으로 쓸 수 있습니다.
자유 낙하 감지장치가 떨어지는 순간을 감지해 하드 디스크 보호 같은 대응을 호스트가 즉시 시작합니다.
단일·이중 탭 인식모든 방향의 탭을 감지해 별도 버튼 없이 입력을 받습니다.
정지·동적 가속 측정중력 가속과 움직임에 의한 가속을 함께 측정해 기울기와 진동을 한 센서로 처리합니다.

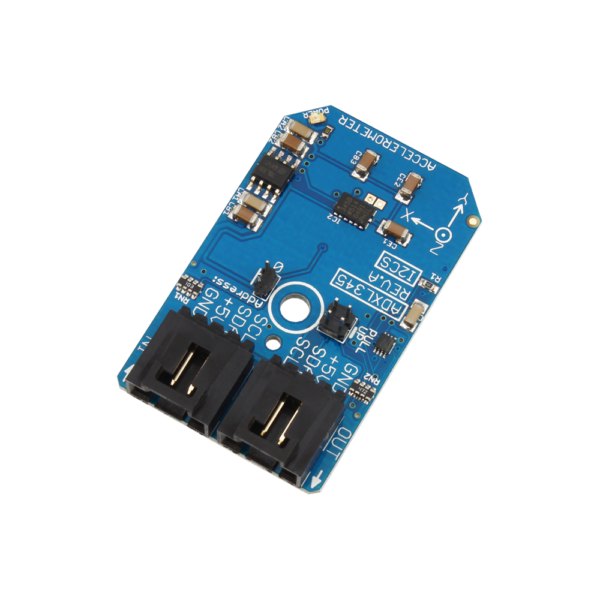

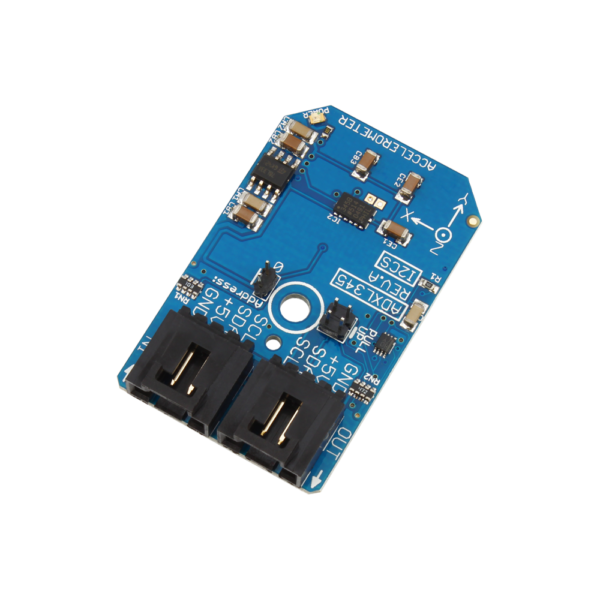

NCD PR7-1 - I2C 커넥터와 센서 소자가 보이는 가속도계 모듈
I2C 커넥터와 센서 소자가 보이는 가속도계 모듈

FIFO 활용

FIFO 버퍼 읽기와
임계값 설정

32레벨 FIFO 버퍼와 읽기 간격

FIFO 버퍼가 데이터를 최대 32레벨까지 쌓아 두므로 호스트가 다른 작업을 하는 동안에도 가속도 샘플이 유실되지 않습니다. 활동·비활동 임계값은 감시할 설비의 정상 진동 수준보다 약간 높게 정하고, 해상도는 용도에 맞춰 낮추거나 최대 13비트로 올립니다.

I2C 시작 주소는 0x53이며 온보드 4.7K 풀업 저항은 점퍼로 선택할 수 있습니다. 한 버스에 여러 장치를 연결한다면 주소가 겹치지 않는지 확인하세요.

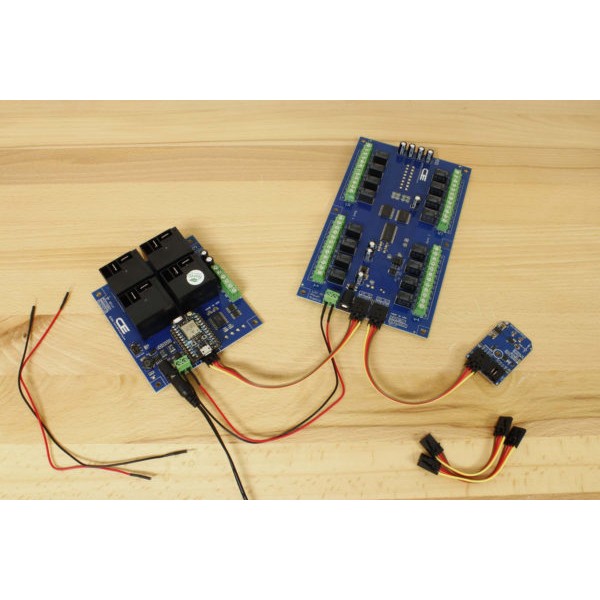

NCD PR7-1 - 릴레이 보드와 입력 보드에 센서 모듈을 연결한 모습
릴레이 보드와 입력 보드에 센서 모듈을 연결한 모습

사양

13비트 가속도 모듈
PR7-1 상세 사양

항목사양
NCD 모델PR7-1
센서ADXL345 (3축)
I2C 시작 주소0x53
분해능13비트 (사용자 선택)
측정 범위최대 ±16g
고분해능4 mg/LSB, 기울기 변화 1.0° 미만
기능활동·비활동 감시, 자유 낙하 감지
탭 감지단일·이중 탭, 모든 방향
데이터 버퍼32레벨 FIFO
풀업 저항온보드 4.7K, 점퍼 선택
규정RoHS 준수
동작 전원5 VDC
연결4핀 I2C 미니 모듈 커넥터
구성품ADXL345 미니 모듈, 3 in(76 mm) I2C 케이블

활용 분야

기울기와 충격을
읽는 현장

  • 게임과 포인팅 장치 — 입력 방향과 움직임을 읽습니다.
  • 개인용 내비게이션 장치 — 기울기와 이동 상태를 확인합니다.
  • 하드 디스크 드라이브 보호 — 낙하나 충격 상황을 감지합니다.
  • 설비 기울기 모니터링 — 미세한 기울어짐까지 높은 분해능으로 관찰합니다.

선택 가이드

필요한 사양별
가속도 센서 선택

이럴 때 (현장 조건)권장 모델선택 이유
13비트와 탭·자유 낙하 감지가 필요할 때PR7-1 ADXL3454 mg/LSB와 32레벨 FIFO를 갖춥니다.
12비트 분해능이면 충분할 때PR7-9 MMA8452Q범위를 동적으로 바꾸고 인터럽트 핀이 2개입니다.
±16g보다 큰 충격을 읽을 때PR7-4 LIS331HH±24g까지 읽습니다.
짧은 탭 동작을 인터럽트로 받을 때PR7-8 MMA7660FC탭과 흔들림 감지를 지원합니다.

구성·옵션

PR7-1 구성품과
호스트 연결

  • 구성품 — ADXL345 미니 모듈과 3 in(76 mm) I2C 케이블.
  • 별매 — 호스트에 맞는 NCD I2C 쉴드 또는 어댑터.
  • 품번 — PR7-1.

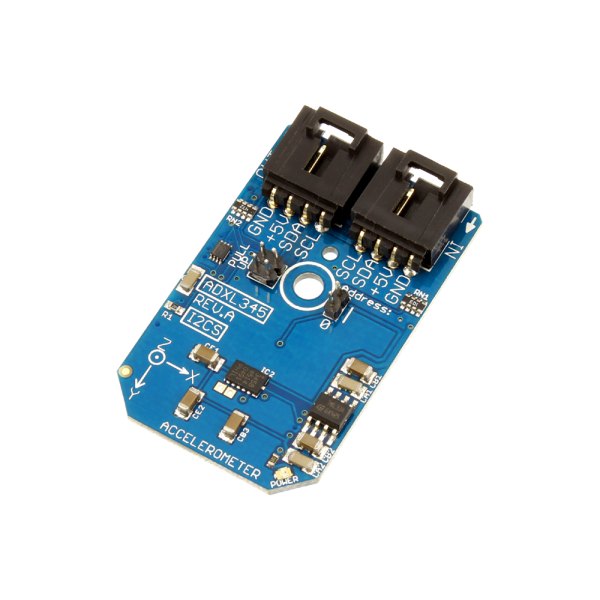

NCD PR7-1 - 커넥터가 위쪽에 있는 가속도계 미니 모듈
커넥터가 위쪽에 있는 가속도계 미니 모듈
