진동·충격에 맞춰 범위를 골라
3축 가속도를 읽는 센서 모듈

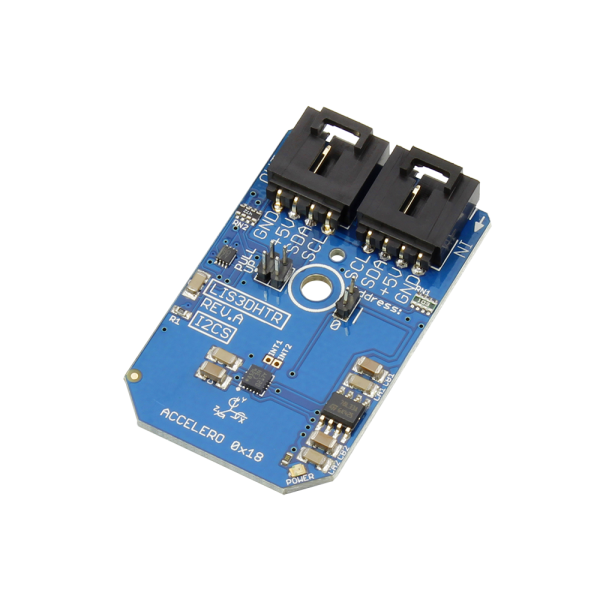

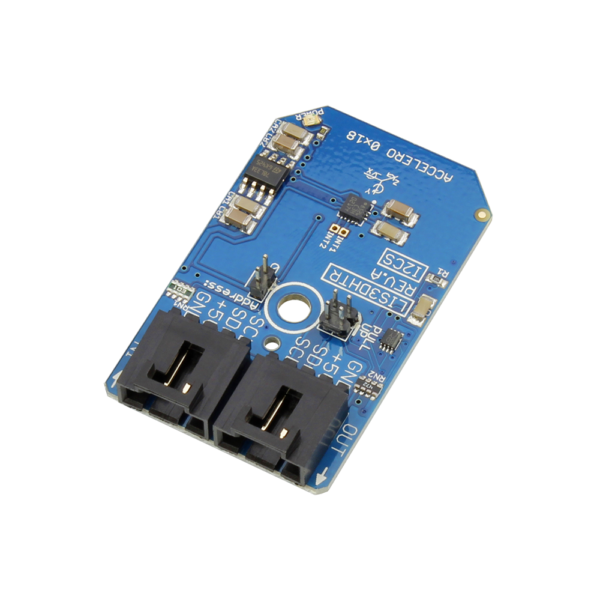

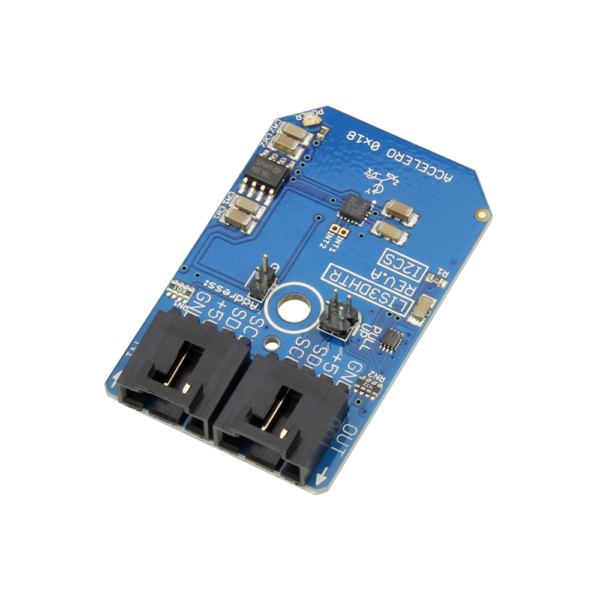

NCD LIS 가속도 센서 I2C 미니 모듈 (LIS3DHTR·LIS33DE·LIS331HH·LIS302DLTR)

견적 받기

NCD 국내 정식 공급 파트너

NCD LIS 가속도 센서 모듈은 LIS3DHTR·LIS33DE·LIS331HH·LIS302DLTR 4종으로 구성된 3축 가속도 센서 I2C 미니 모듈(3-Axis Accelerometer Module)입니다. 풀스케일(±2g에서 ±24g까지)과 출력 데이터 속도가 모델마다 달라 진동, 충격, 클릭 인식 용도에 맞춰 고릅니다.

LIS3DHTR은 자유 낙하와 6D·4D 방향을, LIS302DLTR은 클릭과 더블 클릭을 인식하고 LIS331HH는 ±24g의 큰 충격을 읽습니다. 네 모델 모두 자체 테스트 기능을 갖췄습니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

±24g

LIS331HH 최대 풀스케일

5 kHz

LIS3DHTR 가장 빠른 출력

16비트

LIS331HH 데이터 출력

100·400 Hz

LIS33DE·LIS302DLTR 출력

특징

풀스케일과 감지 기능으로
나뉘는 4종

핵심 특징현장에서 달라지는 점
LIS3DHTR 풀스케일 선택±2g에서 ±16g까지 고를 수 있어 기울기부터 중간 충격까지 한 모델로 처리합니다.
LIS331HH ±24g±6g, ±12g, ±24g를 선택해 운송·충돌 시험처럼 큰 충격을 포화 없이 기록합니다.
낙하·방향 감지LIS3DHTR이 낙하와 6D·4D 방향을 직접 판정하므로 호스트 연산이 줄어듭니다.
클릭 인식LIS302DLTR이 클릭과 더블 클릭을 인식해 입력 장치 구성이 단순해집니다.
인터럽트 생성기LIS33DE는 프로그래밍 가능한 인터럽트를 생성해 호스트가 변화 시점에만 응답합니다.
32레벨 FIFO·고역 통과 필터LIS3DHTR은 FIFO로 데이터를 쌓고 LIS302DLTR은 고역 통과 필터로 중력 성분을 분리합니다.

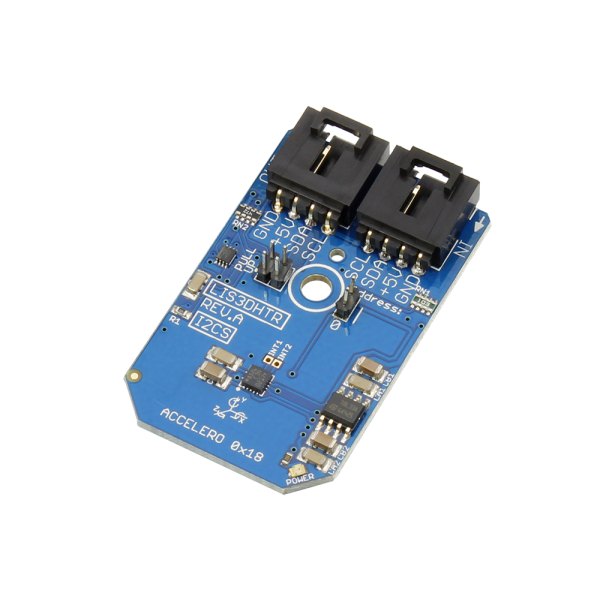

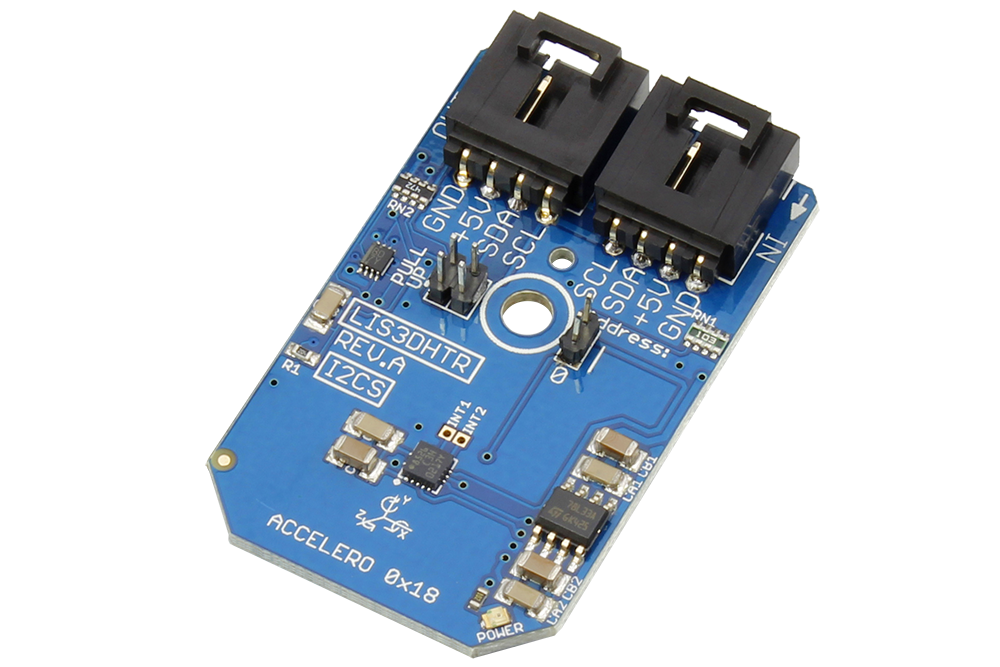

NCD PR7-3 - 가속도 센서 칩과 커넥터 두 개가 실장된 하늘색 기판
가속도 센서 칩과 커넥터 두 개가 실장된 하늘색 기판

모델 선택

출력 속도와
I2C 주소 그룹

0x18 두 모델, 0x1C 두 모델

PR7-3 LIS3DHTR과 PR7-4 LIS331HH는 시작 주소가 0x18이고, PR9-14 LIS33DE와 PR9-15 LIS302DLTR은 0x1C입니다. 시작 주소가 같은 모델은 한 버스에서 함께 사용하기 어려우므로 두 모델을 병용하려면 서로 다른 주소 그룹에서 하나씩 고르세요.

LIS3DHTR의 출력 데이터 속도는 1 Hz~5 kHz, LIS331HH는 0.5 Hz~1 kHz이며 LIS33DE와 LIS302DLTR은 100 Hz 또는 400 Hz 중에서 정합니다. 진동 분석처럼 높은 대역이 필요하면 LIS3DHTR이 맞습니다.

사양

4종 모델 비교와
공통 사양

모델부품풀스케일출력 데이터 속도특징I2C 시작 주소
PR7-3LIS3DHTR±2/±4/±8/±16g1 Hz~5 kHz자유 낙하, 6D·4D 방향 감지, 32레벨 FIFO, 자체 시험0x18
PR9-14LIS33DE±2g/±8g100 Hz 또는 400 Hz인터럽트 발생기, 자체 시험0x1C
PR7-4LIS331HH±6/±12/±24g0.5 Hz~1 kHz16비트, 6D 방향 감지, 자체 시험0x18
PR9-15LIS302DLTR±2g/±8g100 Hz 또는 400 Hz클릭·더블 클릭 인식, 고역 통과 필터, 자체 시험0x1C

시리즈 공통 사양

항목사양
동작 전원5 VDC
연결4핀 I2C 미니 모듈 커넥터
풀업 저항온보드 4.7K, 점퍼 선택
자체 시험4종 모두 지원
구성품I2C 미니 모듈, 3 in(76 mm) I2C 케이블
호스트 연결호스트에 맞는 NCD I2C 쉴드·어댑터 별매

활용 분야

진동과 충격을
기록하는 현장

  • 게임과 가상 현실 입력 장치 — 움직임을 입력으로 받습니다.
  • 동작 활성화 — 움직임이 생기면 장치를 깨웁니다.
  • 충격 인식과 기록 — 충격의 크기와 시점을 남깁니다.
  • 진동 모니터링과 보상 — 설비의 떨림을 읽어 보정에 반영합니다.

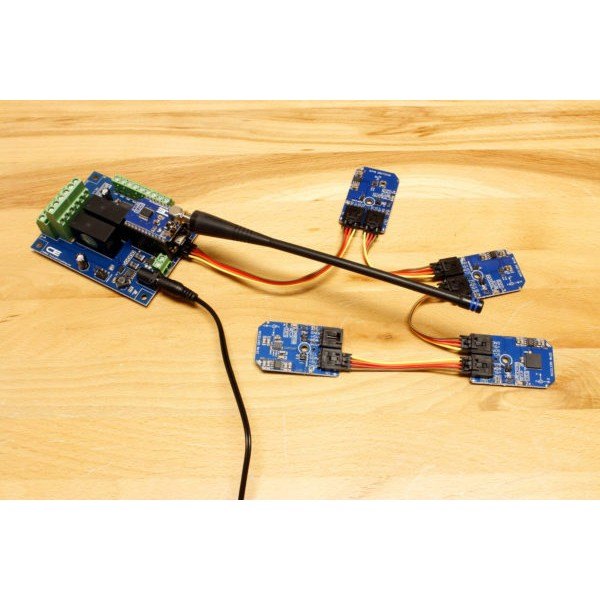

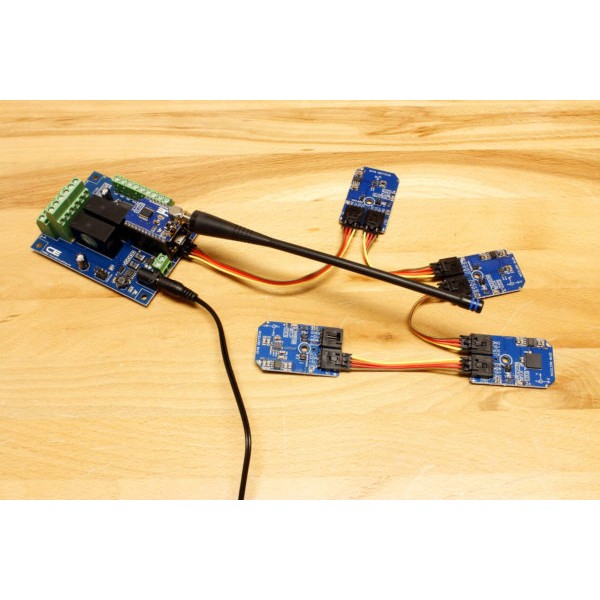

NCD PR7-3 - 안테나가 달린 컨트롤러에 센서 모듈 세 개를 연결한 모습
안테나가 달린 컨트롤러에 센서 모듈 세 개를 연결한 모습

선택 가이드

요구 사양별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
큰 충격을 ±24g까지 읽을 때PR7-4 LIS331HH±6g, ±12g, ±24g 풀스케일에 16비트 출력입니다.
기울기와 낙하를 함께 볼 때PR7-3 LIS3DHTR자유 낙하와 6D·4D 방향 감지를 지원합니다.
클릭과 더블 클릭을 인식할 때PR9-15 LIS302DLTR클릭 인식과 고역 통과 필터를 내장합니다.
±8g 범위와 100 Hz 또는 400 Hz 출력이 필요할 때PR9-14 LIS33DE프로그래밍 가능한 인터럽트 발생기를 갖춥니다.

구성·옵션

구성품과
호스트 연결

  • 구성품 — LIS 가속도 센서 미니 모듈과 3 in(76 mm) I2C 케이블.
  • 별매 — 호스트에 맞는 NCD I2C 쉴드 또는 어댑터.
  • 품번 — PR7-3, PR9-14, PR7-4, PR9-15.

함께 쓰는 장치
