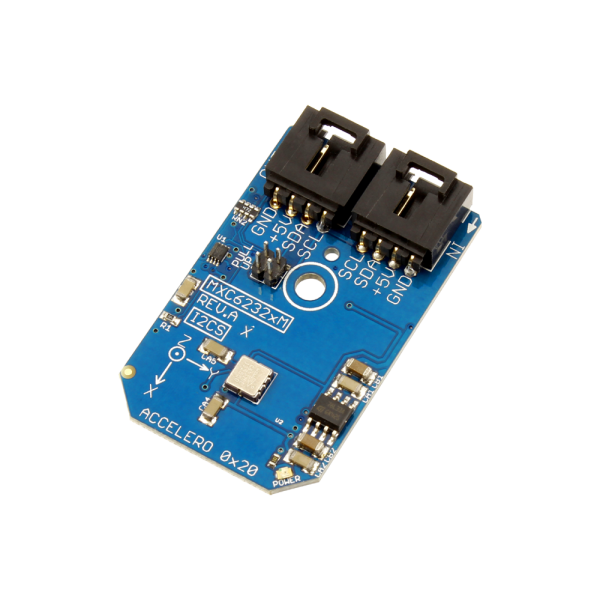

NCD PR7-10 MXC6232xM 저전력 ± 2g 이중 축 가속도계 I2C 미니 모듈

NCD PR7-10 MXC6232xM 저전력 ± 2g 이중 축 가속도계 I2C 미니 모듈

MODEL
PR7-10
브랜드
NCD
제품문의 구매하기

2축·3축, 탭·흔들림 감지 등
기능별로 고르는 가속도 센서 모듈

NCD 가속도 센서 I2C 미니 모듈 (MXC6232xM·MMA7660FC·MMA7455L·BMA250)

견적 받기

NCD 국내 정식 공급 파트너

NCD 가속도 센서 모듈은 2축 MXC6232xM과 3축 MMA7660FC·MMA7455L·BMA250으로 구성된 가속도 센서 I2C 미니 모듈(Accelerometer Module) 4종입니다. 측정 범위(±1.5g부터 ±16g까지)와 탭·흔들림·자유 낙하 같은 동작 감지 기능은 모델마다 다르므로, 필요한 동작 기능부터 정하면 됩니다.

탭 감지는 MMA7660FC와 MMA7455L이, 흔들림 감지는 MXC6232xM과 MMA7660FC가 지원합니다. BMA250은 범위를 ±2g에서 ±16g까지 네 단계로 바꿀 수 있고, 모션 트리거 인터럽트도 칩 안에서 처리합니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

2축·3축

축 수에 따른 선택

±16g

BMA250 최대 범위

4방향

MXC6232xM 방향 감지

64 LSB/g

MMA7455L 감도

특징

기능으로 구분하는
가속도 센서 4종

핵심 특징현장에서 달라지는 점
2축 8비트 출력MXC6232xM은 X·Y 두 축만 읽으면 되는 방향 감시에서 데이터 양과 전력 부담이 줄어듭니다.
0G 오프셋 ±50 mg 미만MXC6232xM의 절대 0G 오프셋이 작아 정지 상태의 기준 값이 안정적입니다.
방향·동작 감지MMA7660FC는 방향과 탭, 흔들림을 직접 감지하며 초당 1~120 샘플 사이에서 샘플 속도를 정할 수 있습니다.
탭·0g 인터럽트MMA7455L은 탭과 0g 자유 낙하를 인터럽트로 알려 호스트 폴링이 줄어듭니다.
256~32 LSB/g 감도BMA250은 범위에 따라 감도가 달라지므로 작은 진동과 큰 충격을 모두 읽을 수 있습니다.
칩 내 모션 트리거BMA250이 칩 안에서 모션 트리거 인터럽트를 처리해 호스트 부하를 낮춥니다.

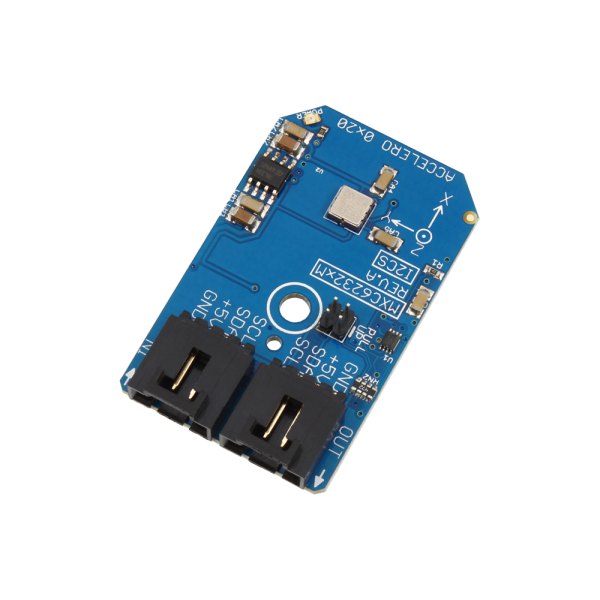

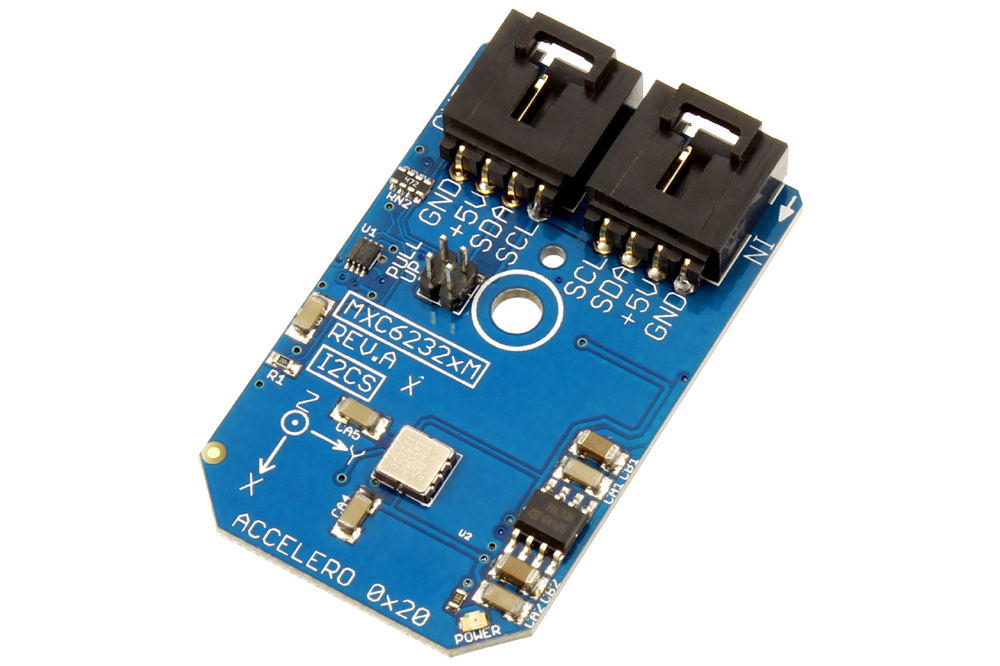

NCD PR7-10 - 가속도 센서 칩과 커넥터 두 개가 실장된 하늘색 기판
가속도 센서 칩과 커넥터 두 개가 실장된 하늘색 기판

주소 정리

네 모델의 주소와
병행 연결 조건

네 모델의 서로 다른 I2C 주소

MXC6232xM은 0x10, MMA7660FC는 0x4C, MMA7455L은 0x1D, BMA250은 0x18로 네 모델의 시작 주소가 모두 다릅니다. 한 버스에 이 네 모델을 함께 연결할 수 있지만, BMA250의 0x18은 LIS3DHTR·LIS331HH 모듈과 겹칩니다.

MMA7455L은 10비트 모드(±2g·±8g)에서 64 LSB/g 감도로 임계값 인터럽트와 레벨 감지를 지원합니다. MMA7660FC는 초당 1~120 샘플 속도를 지원합니다. 축 수보다 필요한 동작 기능을 먼저 정하면 선택이 빠릅니다.

사양

4종 모델 비교와
공통 사양

모델부품축·범위특징I2C 시작 주소
PR7-10MXC6232xM2축, ±2g, 8비트절대 0G 오프셋 ±50 mg 미만, 4방향 감지, 흔들림 감지0x10
PR7-8MMA7660FC3축, ±1.5g방향·동작 감지, 탭, 흔들림, 초당 1~120 샘플0x4C
PR7-7MMA7455L3축, 저중력64 LSB/g (2g·8g, 10비트 모드), 임계값 인터럽트, 레벨 감지0x1D
PR9-6BMA2503축, ±2g/±4g/±8g/±16g감도 256/128/64/32 LSB/g, 프로그래머블, 칩 내 모션 트리거 인터럽트0x18

시리즈 공통 사양

항목사양
동작 전원5 VDC
연결4핀 I2C 미니 모듈 커넥터
풀업 저항온보드 4.7K, 점퍼 선택
구성품I2C 미니 모듈, 3 in(76 mm) I2C 케이블
호스트 연결호스트에 맞는 NCD I2C 쉴드·어댑터 별매

활용 분야

방향과 동작을
감지하는 현장

  • 기울기·방향 감지 — 장치가 어느 쪽을 향하는지 판정합니다.
  • 제스처와 탭 입력 — 두 번 두드리는 입력을 받습니다.
  • 흔들림 감지 — 설비나 물건이 흔들리는 순간을 알립니다.
  • 이벤트 기록과 진동 모니터링 — 충격과 진동을 기록해 보정에 반영합니다.

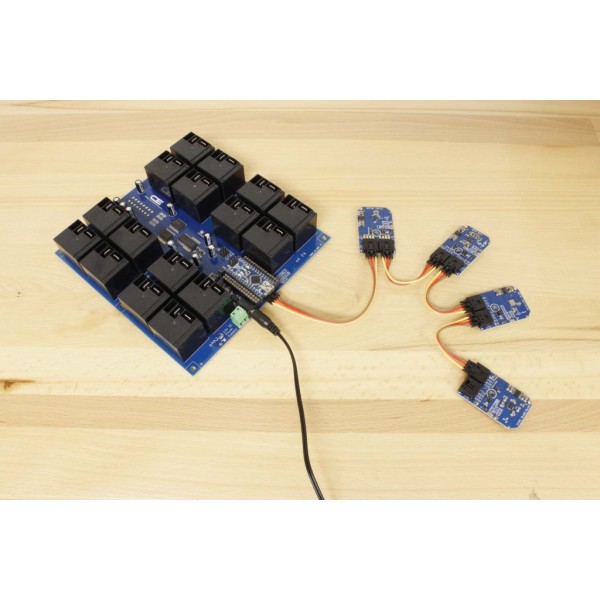

NCD PR7-10 - 릴레이 보드에 센서 모듈들을 케이블로 연결한 모습
릴레이 보드에 센서 모듈들을 케이블로 연결한 모습

선택 가이드

필요한 기능별
가속도 센서 선택

이럴 때 (현장 조건)권장 모델선택 이유
2축 방향 감지만 필요할 때PR7-10 MXC6232xM2축 8비트이며 4방향과 흔들림을 감지합니다.
탭, 흔들림, 방향을 모두 쓸 때PR7-8 MMA7660FC탭·흔들림·방향 세 기능을 모두 지원합니다.
탭과 0g 자유 낙하를 인터럽트로 받을 때PR7-7 MMA7455L임계값 인터럽트와 레벨 감지를 지원합니다.
측정 범위를 ±16g까지 넓힐 때PR9-6 BMA250네 단계 범위와 칩 내 모션 트리거를 갖춥니다.

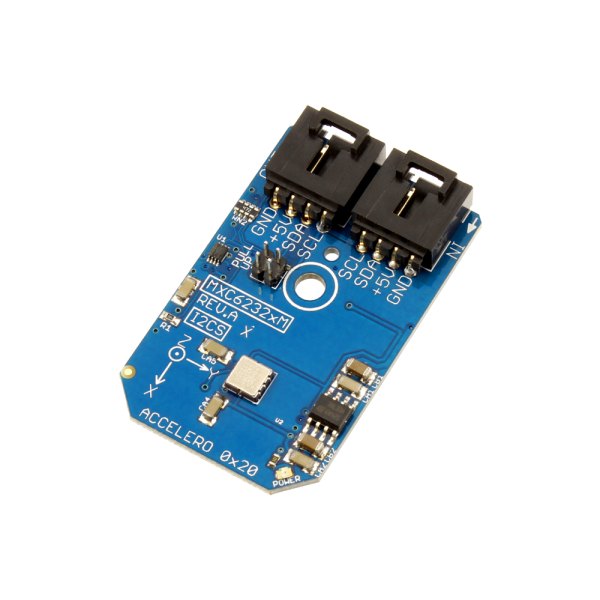

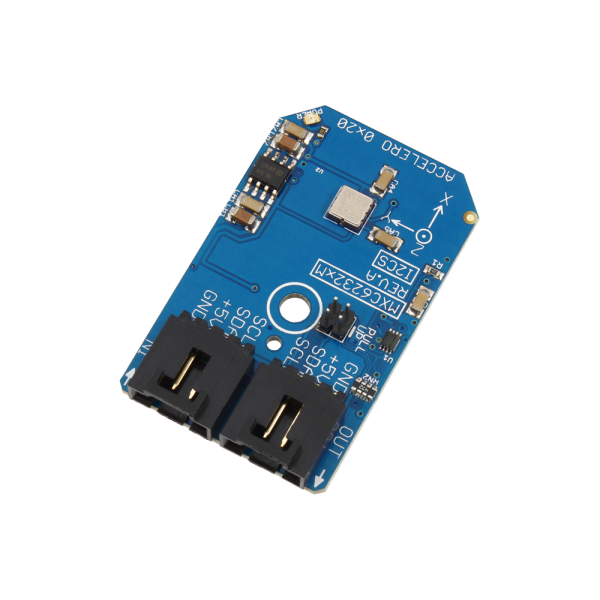

NCD PR7-10 - 가속도 센서 칩과 커넥터가 실장된 하늘색 기판
가속도 센서 칩과 커넥터가 실장된 하늘색 기판

구성·옵션

구성품과
호스트 연결

  • 구성품 — 가속도 센서 미니 모듈과 3 in(76 mm) I2C 케이블.
  • 별매 — 호스트에 맞는 NCD I2C 쉴드 또는 어댑터.
  • 품번 — PR7-10, PR7-8, PR7-7, PR9-6.

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
