NCD 가속도 센서 모듈은 2축 MXC6232xM과 3축 MMA7660FC·MMA7455L·BMA250으로 구성된 가속도 센서 I2C 미니 모듈(Accelerometer Module) 4종입니다. 측정 범위(±1.5g부터 ±16g까지)와 탭·흔들림·자유 낙하 같은 동작 감지 기능은 모델마다 다르므로, 필요한 동작 기능부터 정하면 됩니다.

탭 감지는 MMA7660FC와 MMA7455L이, 흔들림 감지는 MXC6232xM과 MMA7660FC가 지원합니다. BMA250은 범위를 ±2g에서 ±16g까지 네 단계로 바꿀 수 있고, 모션 트리거 인터럽트도 칩 안에서 처리합니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

2축·3축

축 수에 따른 선택

±16g

BMA250 최대 범위

4방향

MXC6232xM 방향 감지

64 LSB/g

MMA7455L 감도

특징

기능으로 구분하는
가속도 센서 4종

핵심 특징현장에서 달라지는 점
2축 8비트 출력MXC6232xM은 X·Y 두 축만 읽으면 되는 방향 감시에서 데이터 양과 전력 부담이 줄어듭니다.
0G 오프셋 ±50 mg 미만MXC6232xM의 절대 0G 오프셋이 작아 정지 상태의 기준 값이 안정적입니다.
방향·동작 감지MMA7660FC는 방향과 탭, 흔들림을 직접 감지하며 초당 1~120 샘플 사이에서 샘플 속도를 정할 수 있습니다.
탭·0g 인터럽트MMA7455L은 탭과 0g 자유 낙하를 인터럽트로 알려 호스트 폴링이 줄어듭니다.
256~32 LSB/g 감도BMA250은 범위에 따라 감도가 달라지므로 작은 진동과 큰 충격을 모두 읽을 수 있습니다.
칩 내 모션 트리거BMA250이 칩 안에서 모션 트리거 인터럽트를 처리해 호스트 부하를 낮춥니다.

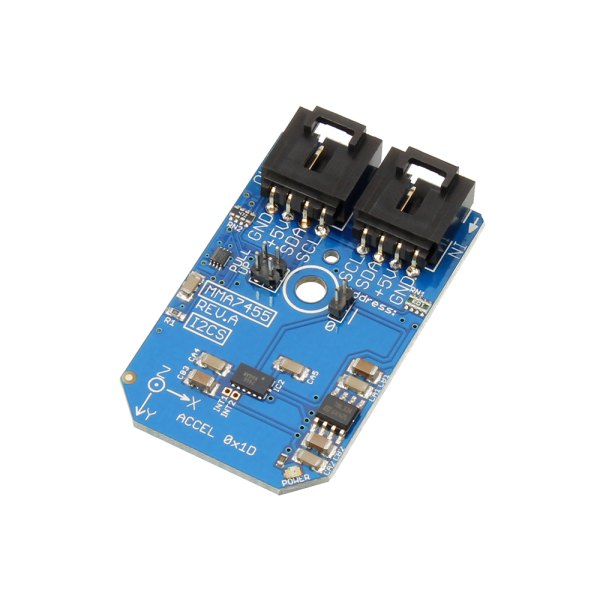

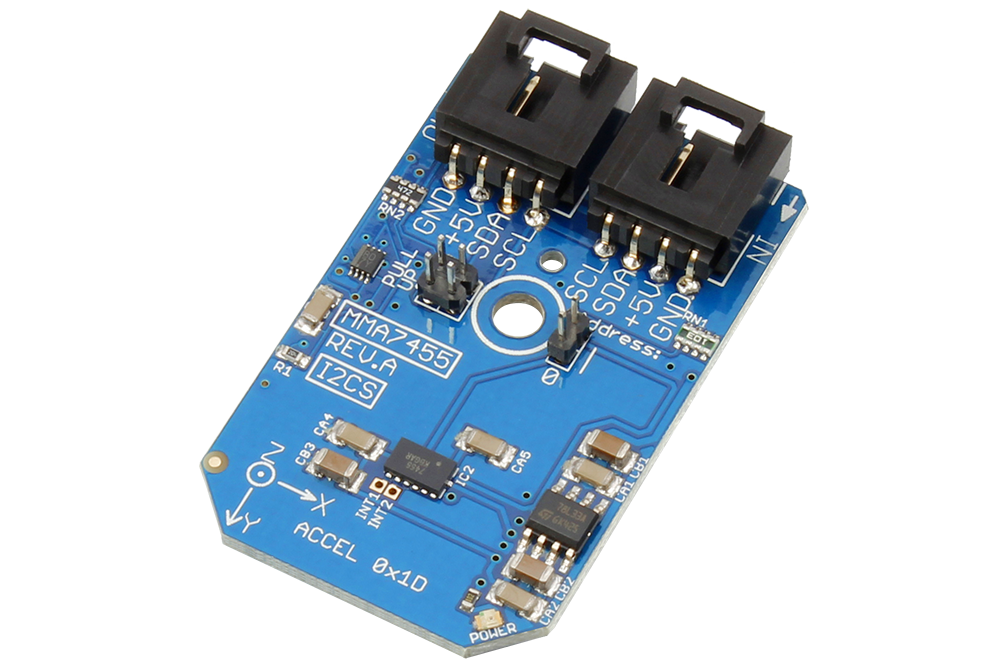

NCD PR7-7 - 가속도 센서 칩과 커넥터 두 개가 실장된 파란 기판
가속도 센서 칩과 커넥터 두 개가 실장된 파란 기판

주소 정리

네 모델의 주소와
병행 연결 조건

네 모델의 서로 다른 I2C 주소

MXC6232xM은 0x10, MMA7660FC는 0x4C, MMA7455L은 0x1D, BMA250은 0x18로 네 모델의 시작 주소가 모두 다릅니다. 한 버스에 이 네 모델을 함께 연결할 수 있지만, BMA250의 0x18은 LIS3DHTR·LIS331HH 모듈과 겹칩니다.

MMA7455L은 10비트 모드(±2g·±8g)에서 64 LSB/g 감도로 임계값 인터럽트와 레벨 감지를 지원합니다. MMA7660FC는 초당 1~120 샘플 속도를 지원합니다. 축 수보다 필요한 동작 기능을 먼저 정하면 선택이 빠릅니다.

사양

4종 모델 비교와
공통 사양

모델부품축·범위특징I2C 시작 주소
PR7-10MXC6232xM2축, ±2g, 8비트절대 0G 오프셋 ±50 mg 미만, 4방향 감지, 흔들림 감지0x10
PR7-8MMA7660FC3축, ±1.5g방향·동작 감지, 탭, 흔들림, 초당 1~120 샘플0x4C

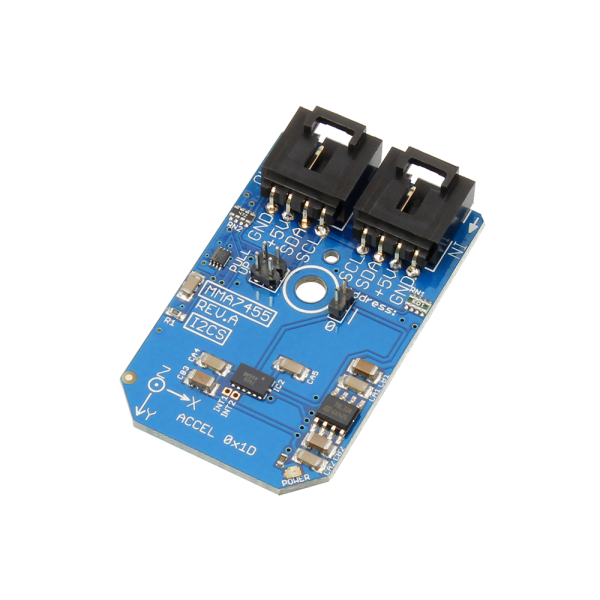

PR7-7MMA7455L3축, 저중력64 LSB/g (2g·8g, 10비트 모드), 임계값 인터럽트, 레벨 감지0x1D
PR9-6BMA2503축, ±2g/±4g/±8g/±16g감도 256/128/64/32 LSB/g, 프로그래머블, 칩 내 모션 트리거 인터럽트0x18

시리즈 공통 사양

항목사양
동작 전원5 VDC
연결4핀 I2C 미니 모듈 커넥터
풀업 저항온보드 4.7K, 점퍼 선택
구성품I2C 미니 모듈, 3 in(76 mm) I2C 케이블
호스트 연결호스트에 맞는 NCD I2C 쉴드·어댑터 별매

활용 분야

방향과 동작을
감지하는 현장

  • 기울기·방향 감지 — 장치가 어느 쪽을 향하는지 판정합니다.
  • 제스처와 탭 입력 — 두 번 두드리는 입력을 받습니다.
  • 흔들림 감지 — 설비나 물건이 흔들리는 순간을 알립니다.
  • 이벤트 기록과 진동 모니터링 — 충격과 진동을 기록해 보정에 반영합니다.

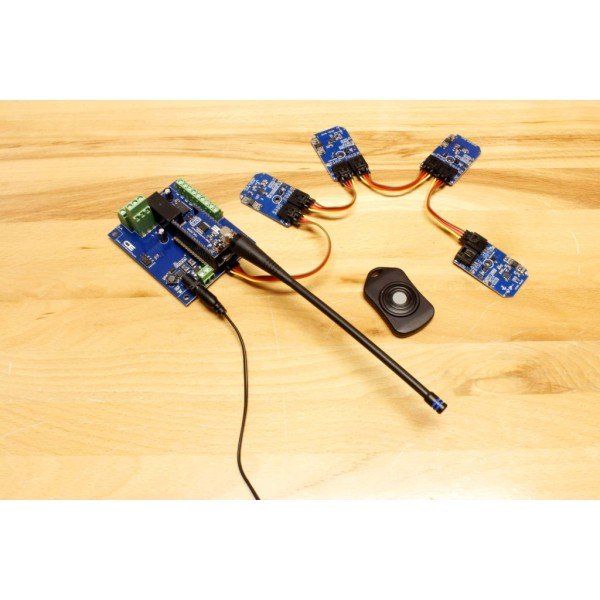

NCD PR7-7 - 안테나가 달린 컨트롤러에 센서 모듈들을 연결한 모습
안테나가 달린 컨트롤러에 센서 모듈들을 연결한 모습

선택 가이드

필요한 기능별
가속도 센서 선택

이럴 때 (현장 조건)권장 모델선택 이유
2축 방향 감지만 필요할 때PR7-10 MXC6232xM2축 8비트이며 4방향과 흔들림을 감지합니다.
탭, 흔들림, 방향을 모두 쓸 때PR7-8 MMA7660FC탭·흔들림·방향 세 기능을 모두 지원합니다.
탭과 0g 자유 낙하를 인터럽트로 받을 때PR7-7 MMA7455L임계값 인터럽트와 레벨 감지를 지원합니다.
측정 범위를 ±16g까지 넓힐 때PR9-6 BMA250네 단계 범위와 칩 내 모션 트리거를 갖춥니다.

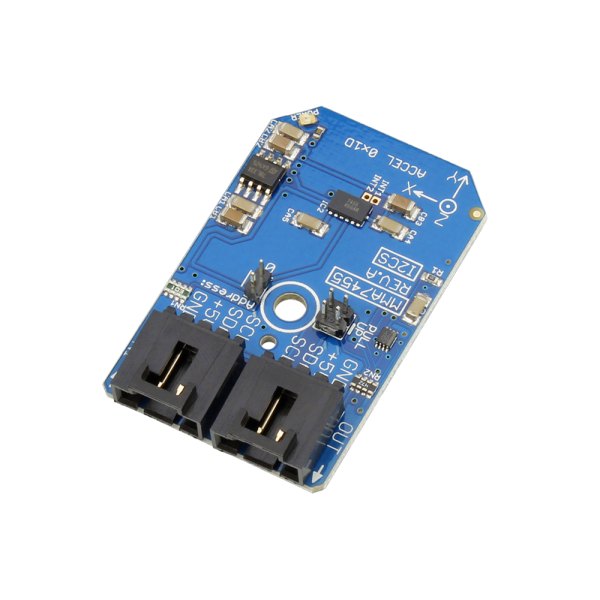

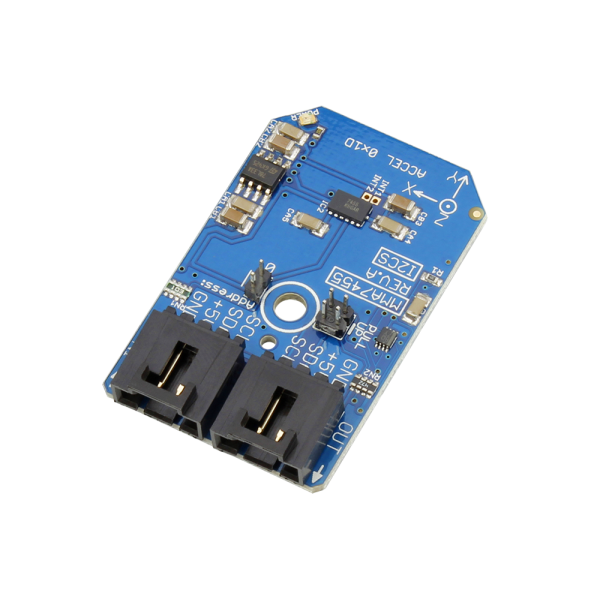

NCD PR7-7 - 기판 뒷면의 커넥터와 가속도 센서 칩이 보이는 모습
기판 뒷면의 커넥터와 가속도 센서 칩이 보이는 모습

구성·옵션

구성품과
호스트 연결

  • 구성품 — 가속도 센서 미니 모듈과 3 in(76 mm) I2C 케이블.
  • 별매 — 호스트에 맞는 NCD I2C 쉴드 또는 어댑터.
  • 품번 — PR7-10, PR7-8, PR7-7, PR9-6.
