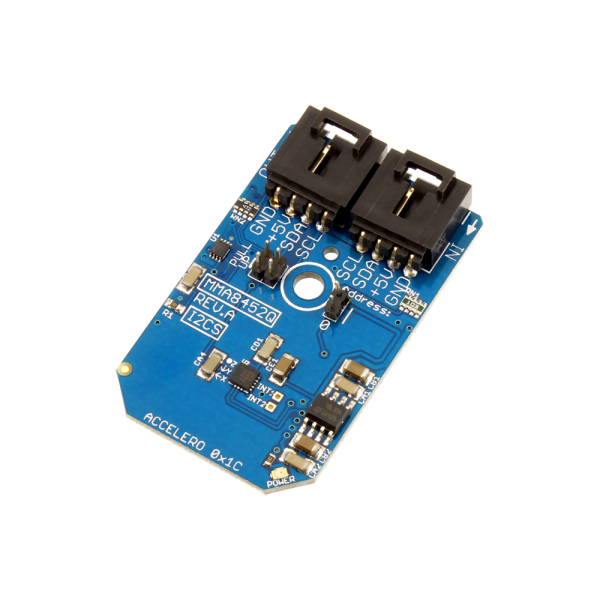

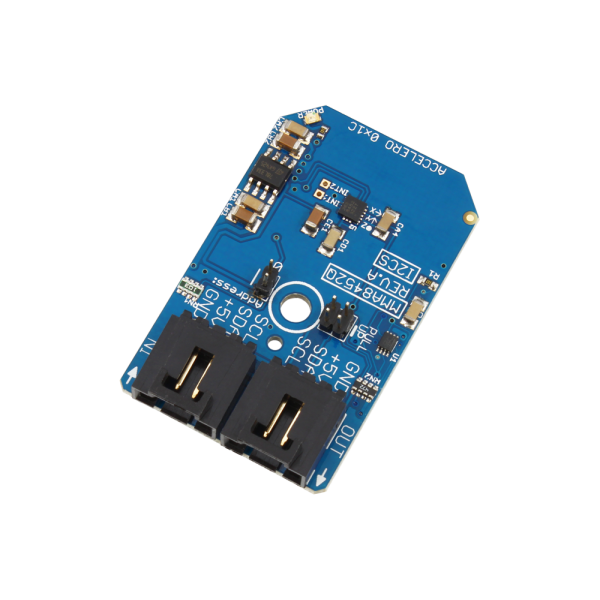

NCD PR7-9 MMA8452Q 3 축 12 비트 / 8 비트 디지털 가속도계 I2C 미니 모듈

MODEL: PR7-9
브랜드: NCD

제품문의 구매하기

기울기와 움직임을 3축으로
읽는 가속도 센서 모듈

NCD PR7-9 MMA8452Q 3축 가속도 센서 I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD PR7-9는 MMA8452Q 저전력 정전용량 방식 MEMS 센서로 3축 가속도를 12비트 또는 8비트로 읽는 가속도 센서 I2C 미니 모듈(3-Axis Accelerometer Module)입니다. ±2g·±4g·±8g 범위를 동적으로 바꾸며, 인터럽트 핀 2개로 기울기와 움직임의 변화를 호스트에 알립니다.

내장 모션 감지 채널 3개와 프로그래밍 가능한 인터럽트 핀 2개 덕분에 호스트가 데이터를 계속 폴링하지 않아도 되어 상시 감시 장치의 소비 전력이 줄어듭니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

nodeLynk 소개

데이터시트와 도면

소프트웨어와 코드

12비트·8비트

선택 가능한 분해능

±2g~±8g

동적 선택 측정 범위

인터럽트 2개

프로그래밍 가능한 핀

3채널

내장 모션 감지

특징

인터럽트 중심의
저전력 가속도 센서

핵심 특징	현장에서 달라지는 점
12비트·8비트 선택	정밀도가 필요하면 12비트, 데이터 양을 줄이려면 8비트로 용도에 맞춰 고릅니다.
±2g·±4g·±8g 동적 범위	진동 세기에 따라 범위를 바꿔 작은 기울기와 큰 충격을 한 센서로 읽습니다.
인터럽트 핀 2개	움직임이 생길 때만 호스트를 깨우므로 배터리 장치의 대기 시간이 길어집니다.
모션 감지 3채널	내장 채널 3개가 움직임을 직접 감지해 호스트 연산 부담을 줄입니다.
필터링 데이터 선택	고역 필터 데이터와 필터링하지 않은 데이터를 실시간으로 받아 중력 성분 분리가 쉽습니다.
납땜 없는 체인 연결	4핀 커넥터로 I2C 버스에 이어 붙이며 5 VDC 버스 전원을 받습니다.

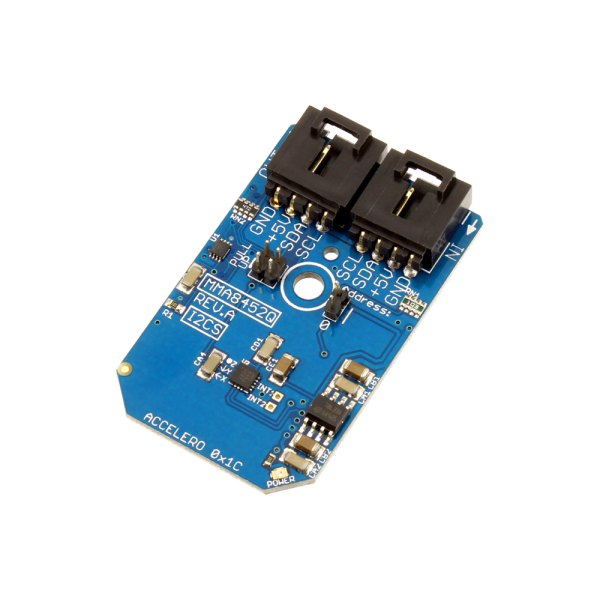

가속도 센서 칩과 커넥터 두 개가 실장된 하늘색 기판

운용 설계

인터럽트 활용과
주소 배정

폴링 대신 인터럽트로 변화만 수신

두 인터럽트 핀을 모션 감지와 데이터 준비 신호에 나눠 지정하면 호스트는 신호가 올 때만 센서를 읽습니다. 범위는 감시 대상에 맞춰 정하며 설비 기울기처럼 작은 변화는 ±2g, 충격이 큰 장비는 ±8g가 적합합니다. 온보드 4.7K 풀업 저항은 점퍼로 선택할 수 있습니다.

I2C 시작 주소는 0x1C입니다. LIS33DE·LIS302DLTR 모듈도 0x1C를 사용하므로 같은 버스에 함께 연결하지 마세요.

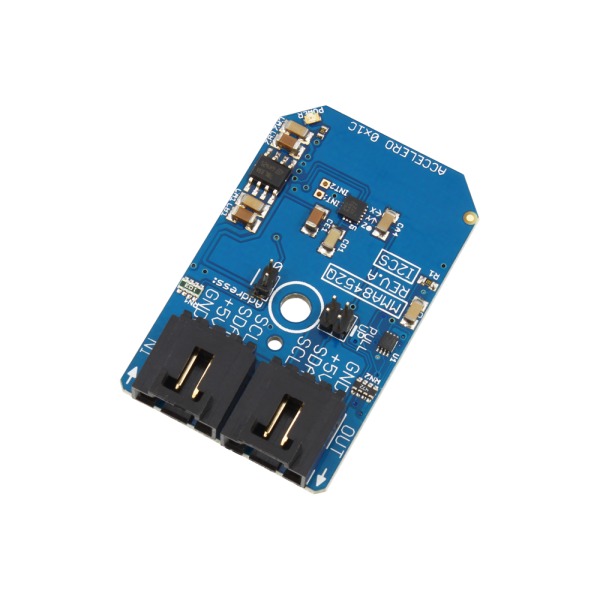

기판 뒷면의 커넥터와 가속도 센서 칩이 보이는 모습

사양

3축 가속도 모듈
PR7-9 상세 사양

항목	사양
NCD 모델	PR7-9
센서	MMA8452Q (3축, 저전력 정전용량 방식 MEMS)
I2C 시작 주소	0x1C
분해능	12비트, 8비트
측정 범위	±2g, ±4g, ±8g 동적 선택
인터럽트	프로그래밍 가능한 인터럽트 핀 2개
동작 감지	내장 채널 3개
데이터 출력	고역 필터 데이터, 필터링하지 않은 데이터 (실시간)
풀업 저항	온보드 4.7K, 점퍼 선택
동작 전원	5 VDC
연결	4핀 I2C 미니 모듈 커넥터
구성품	MMA8452Q 미니 모듈, 3 in(76 mm) I2C 케이블

활용 분야

기울기와 움직임을
감시하는 현장

장비 기울기 감지 — 설비나 패널이 기울었는지 읽습니다.
움직임 감지 — 정지 상태와 움직임을 구분하는 장치에 적용합니다.
인터럽트 기반 알림 — 변화가 생길 때만 호스트에 알립니다.
DIY·교육용 IoT 실험 — Arduino, Raspberry Pi 같은 보드에 연결합니다.

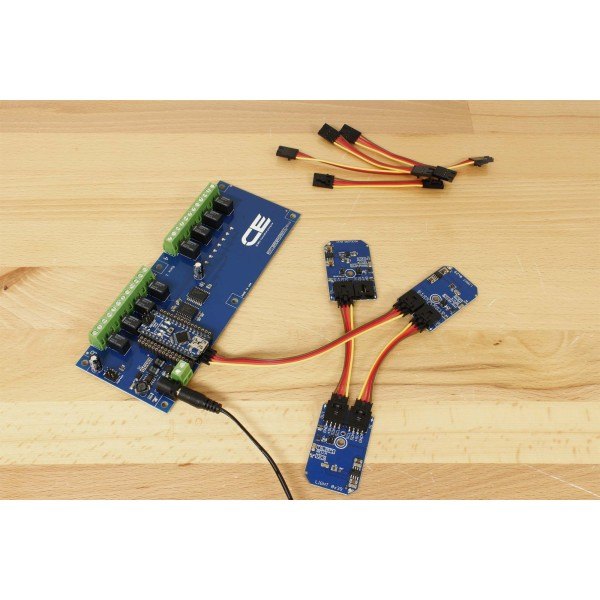

컨트롤러 보드에 센서 모듈과 케이블을 연결한 모습

선택 가이드

요구 사양에 맞는
모델 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
12비트와 ±8g 범위가 필요할 때	PR7-9 MMA8452Q	범위를 동적으로 바꾸고 인터럽트 핀 2개를 갖춥니다.
13비트와 기울기 1.0° 미만이 필요할 때	PR7-1 ADXL345	13비트 분해능으로 4 mg/LSB를 얻습니다.
2축 방향 감지만 필요할 때	PR7-10 MXC6232xM	2축 8비트 출력의 소형 모듈입니다.
탭과 흔들림을 함께 감지할 때	PR7-8 MMA7660FC	탭과 흔들림 감지를 지원합니다.

구성·옵션

PR7-9 구성품과
호스트 연결

구성품 — MMA8452Q 미니 모듈과 3 in(76 mm) I2C 케이블.
별매 — 호스트에 맞는 NCD I2C 쉴드 또는 어댑터.
품번 — PR7-9.

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

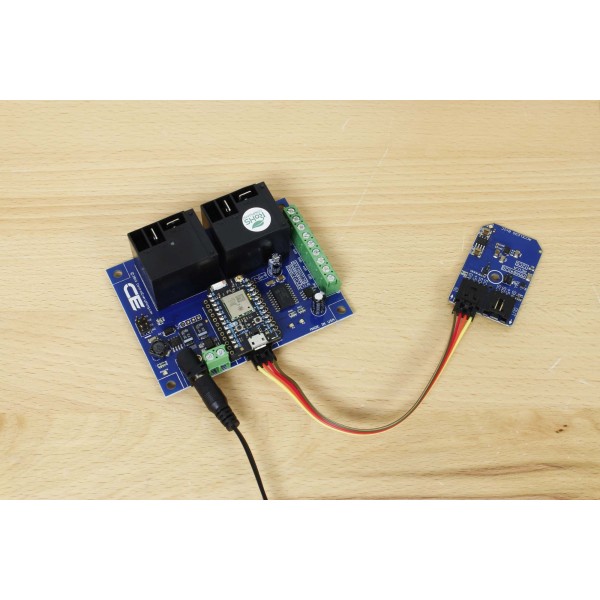

무선 컨트롤러 보드에 센서 모듈을 케이블로 연결한 모습

MMA8452Q와 함께 보는
가속도 센서

PR7-9는 어떤 호스트 보드에 연결할 수 있습니까?
Arduino, Raspberry Pi, ESP8266 같은 보드에 맞는 NCD I2C 쉴드나 어댑터를 거쳐 연결합니다.
MMA8452Q의 측정 범위를 바꿀 수 있습니까?
네, ±2g·±4g·±8g 중에서 동적으로 선택할 수 있습니다. 측정 중에도 설정을 바꿀 수 있습니다.
PR7-9에 인터럽트 핀이 있습니까?
네, 프로그래밍 가능한 인터럽트 핀이 2개 있어 움직임 변화만 호스트에 전달합니다.
PR7-9의 I2C 시작 주소는 무엇입니까?
0x1C입니다. 같은 버스에 0x1C를 사용하는 다른 모듈을 연결하지 마세요.
