조광·속도 같은 손잡이 조작을 I2C 값으로 읽는 가변저항 모듈

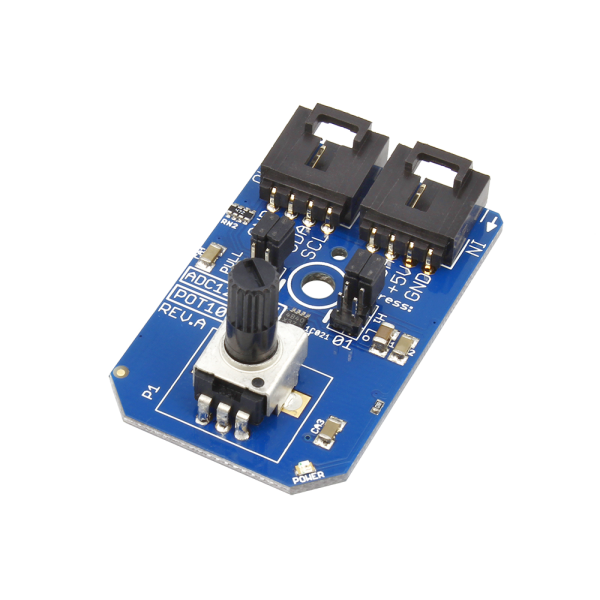

NCD PR37-5 ADC121 가변저항 입력 I2C 미니 모듈 품번 : PR37-5 ADC : ADC121C021 · 12비트 분해능 : 가변저항당 4096 위치
견적 받기NCD 한국 독점 공급 파트너

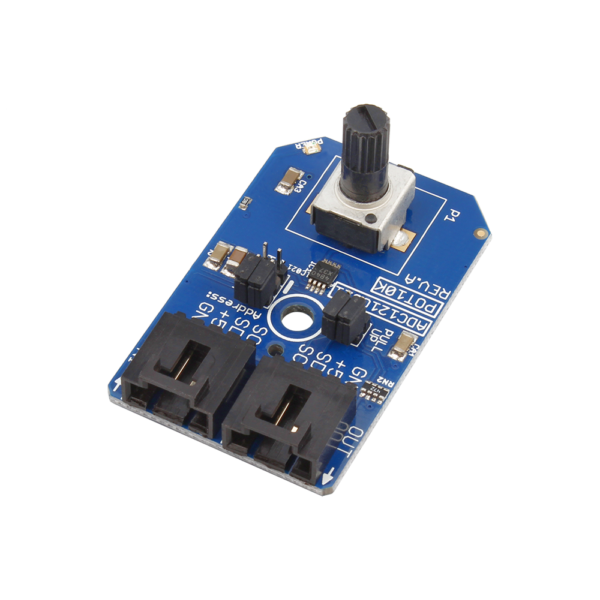

NCD PR37-5는 기판에 장착한 가변저항의 위치를 12비트 ADC121C021로 변환해 I2C 버스로 읽는 가변저항 입력 I2C 미니 모듈(Potentiometer I2C Module)로, 손잡이 한 개를 4096 위치로 구분해 조광·속도·음량 같은 조작량을 디지털 값으로 받습니다.
초당 최대 188k 샘플로 읽고 한 I2C 버스에 9대까지 데이지 체인으로 연결하므로 조작 손잡이가 여러 개인 제어반에도 대응합니다. 4핀 커넥터로 납땜 없이 연결되며, 이 모듈은 (주)테솔이 국내에 공식 공급합니다.
제품 자료
제품 설명서와 자료
이 제품의 데이터시트, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드

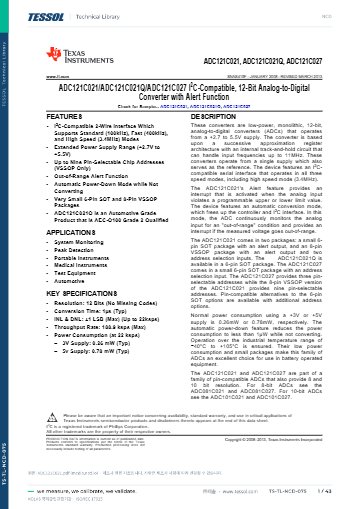

데이터시트와 도면
특징
손잡이 하나를 I2C 값으로 변환
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 가변저항 위치의 디지털 읽기 | 손잡이 각도를 I2C 버스에서 숫자로 읽어 아날로그 배선 없이 제어 입력을 받습니다. |
| 12비트 ADC121C021 | 미세한 회전 변화도 값 변화로 반영하므로 조광과 속도를 부드럽게 조절하는 입력으로 쓸 수 있습니다. |
| 4096 위치 | 한 번의 회전 범위를 4096개 값으로 나눠 설정값을 정밀하게 재현합니다. |
| 188k 샘플/초 | 빠른 손잡이 조작도 놓치지 않고 읽어 응답 지연이 줄어듭니다. |
| 버스당 9대 | 한 I2C 버스에 9대를 이어 손잡이 여러 개를 하나의 배선으로 묶습니다. |
| 납땜 없는 연결 | 4핀 플러그를 데이지 체인으로 이어 연결하므로 설치 시간이 줄어듭니다. |

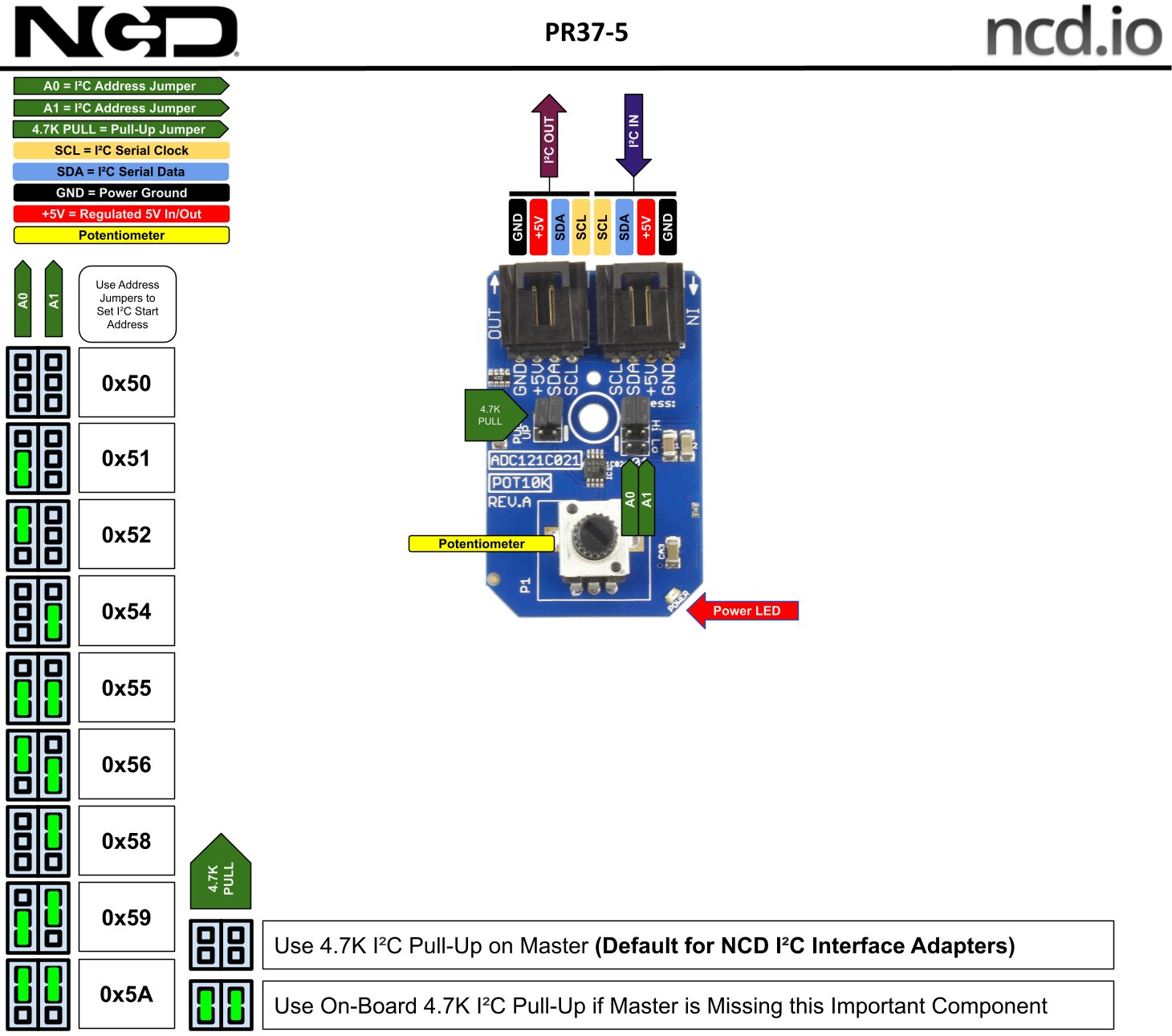

버스 구성
풀업 저항과 데이지 체인 설정
NCD 마스터 장치에는 풀업 저항이 포함되어 있어 일반 구성에서는 추가 부품이 필요 없습니다. 사용자가 구성한 자체 포트에 배선할 때만 온보드 4.7K 풀업 저항을 점퍼로 선택할 수 있습니다.
전원은 5 VDC이며, 포함된 3인치(76 mm) 4선 I2C 케이블로 바로 연결할 수 있습니다. 호스트용 NCD I2C 쉴드나 마스터 어댑터는 별도로 준비하세요.
손잡이 여러 개를 하나의 버스로
모듈을 4핀 케이블로 직렬 연결하면 9대의 손잡이 값을 하나의 I2C 버스에서 읽습니다. 모듈마다 I2C 주소가 달라야 하므로 사용 전에 주소 설정을 먼저 확인하세요.

사양
12비트 ADC와 I2C 미니 모듈 사양
| 항목 | 사양 |
|---|---|
| 품번 | PR37-5 |
| ADC | ADC121C021 · 12비트 |
| 분해능 | 가변저항당 4096 위치 |
| 샘플 속도 | 최대 188k 샘플/초 |
| I2C 버스당 대수 | 9대 |
| 가변저항 | 내장 |
| 전원 | 5 VDC |
| 커넥터 | 4핀 I2C 미니 모듈 커넥터(nodeLynk) |
| 풀업 저항 | 온보드 4.7K 점퍼 선택 |
| 포함 케이블 | I2C 케이블 3인치(76 mm) 4선 |
| 호스트 | NCD I2C 쉴드 또는 마스터 어댑터(별매) |
활용 분야
손잡이 입력이 필요한 현장
- 조광 제어 — 밝기 손잡이의 위치를 읽어 조광 값으로 사용합니다.
- 모터 속도 제어 — 속도 손잡이 위치를 제어 값으로 변환합니다.
- 음량·톤 조절 — 볼륨 손잡이 위치를 디지털 값으로 받습니다.
- 의료·시험 장비 — 조작 손잡이 위치를 기록하는 장치에 적용합니다.
- 자동차 부품 시험 — 조작 부품의 위치 신호를 읽습니다.

선택 가이드
입력 신호에 맞춘 모듈 선택
| 이럴 때 (입력 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 손잡이 위치를 숫자로 읽을 때 | PR37-5 | 내장 가변저항을 12비트 4096 위치로 변환합니다. |
| 전압이나 전류 신호를 읽을 때 | MCP3428 ADC 보드 | 16비트 분해능과 전압·전류 입력 범위를 선택할 수 있는 별도 ADC 보드가 맞습니다. |
구성·옵션
PR37-5 구성품과 별매 품목
| 구분 | 내용 |
|---|---|
| 품번 | PR37-5 |
| 구성 | I2C 케이블 3인치(76 mm) 4선 포함 |
| 별매 | 호스트용 NCD I2C 쉴드 또는 마스터 어댑터 |

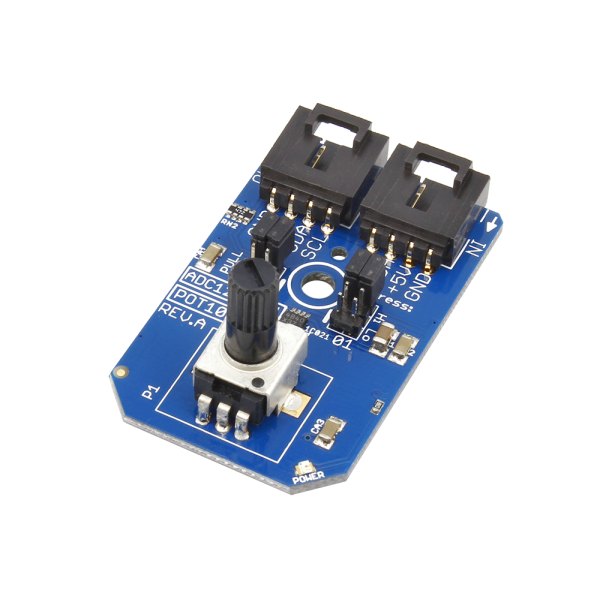

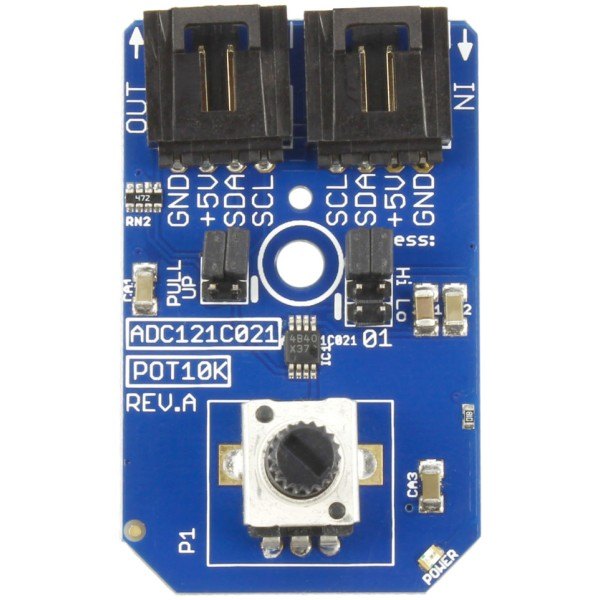

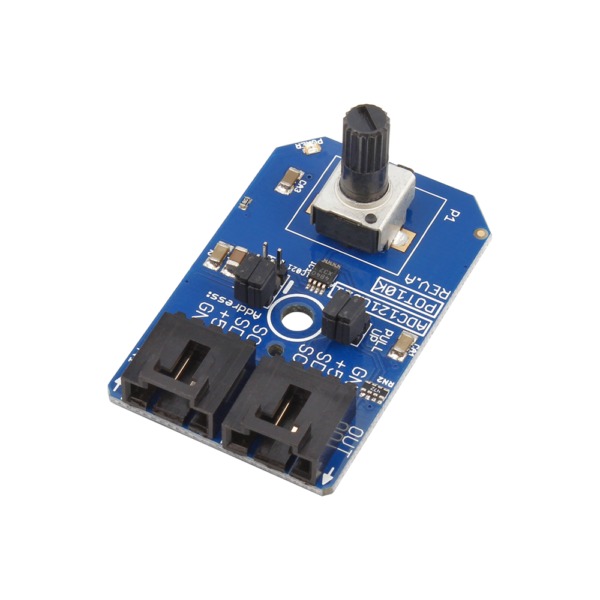

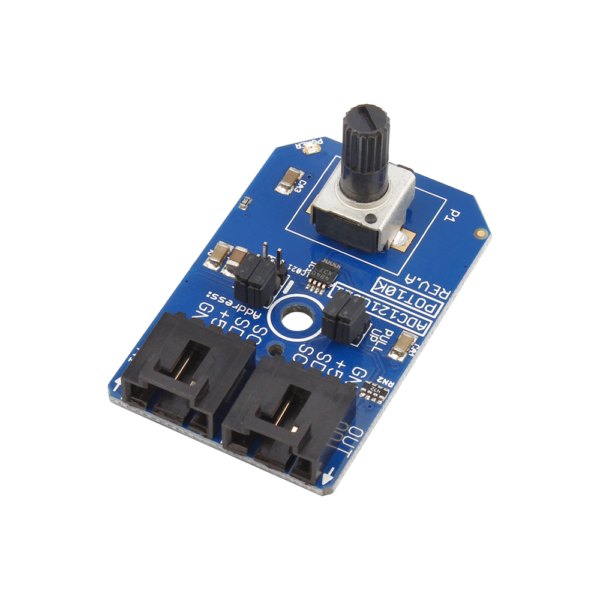

제품 상세 이미지


함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
관련 제품
PR37-5와 함께 보는 NCD I2C 센서
- NCD PR35-12 MCP9600 K형 열전대 I2C 미니 모듈
- NCD AMS5812 차압(게이지) 압력 I2C 미니 모듈 (D형 11종)
- NCD PR33-38 · 35 · 33 · 40 · 34 MCP3428 16비트 ADC 보드
PR37-5는 가변저항 위치를 몇 단계로 읽습니까?
4096 위치로 읽습니다. 12비트 ADC121C021이 손잡이 회전 범위를 4096개 값으로 변환합니다.
한 I2C 버스에 모듈을 몇 대까지 연결할 수 있습니까?
9대까지 연결할 수 있습니다. 모듈은 4핀 플러그로 직렬 연결하며, I2C 주소가 서로 겹치지 않아야 합니다.
PR37-5를 Raspberry Pi에서 사용할 수 있습니까?
네, Raspberry Pi용 NCD I2C 인터페이스 어댑터에 연결해 사용합니다. 음량 손잡이로 활용하는 구성에도 쓸 수 있습니다.
PR37-5에 풀업 저항을 따로 달아야 합니까?
아니요, NCD 마스터 장치에는 풀업 저항이 포함되어 있습니다. 자체 구성 포트에 배선할 때만 온보드 4.7K 점퍼를 선택하세요.
제품 자료
FAQ 자주묻는 질문
-
PR37-5는 가변저항 위치를 몇 단계로 읽습니까?
4096 위치로 읽습니다. 12비트 ADC121C021이 손잡이 회전 범위를 4096개 값으로 변환합니다.
-
한 I2C 버스에 모듈을 몇 대까지 연결할 수 있습니까?
9대까지 연결할 수 있습니다. 모듈은 4핀 플러그로 직렬 연결하며, I2C 주소가 서로 겹치지 않아야 합니다.
-
PR37-5를 Raspberry Pi에서 사용할 수 있습니까?
네, Raspberry Pi용 NCD I2C 인터페이스 어댑터에 연결해 사용합니다. 음량 손잡이로 활용하는 구성에도 쓸 수 있습니다.
-
PR37-5에 풀업 저항을 따로 달아야 합니까?
아니요, NCD 마스터 장치에는 풀업 저항이 포함되어 있습니다. 자체 구성 포트에 배선할 때만 온보드 4.7K 점퍼를 선택하세요.
