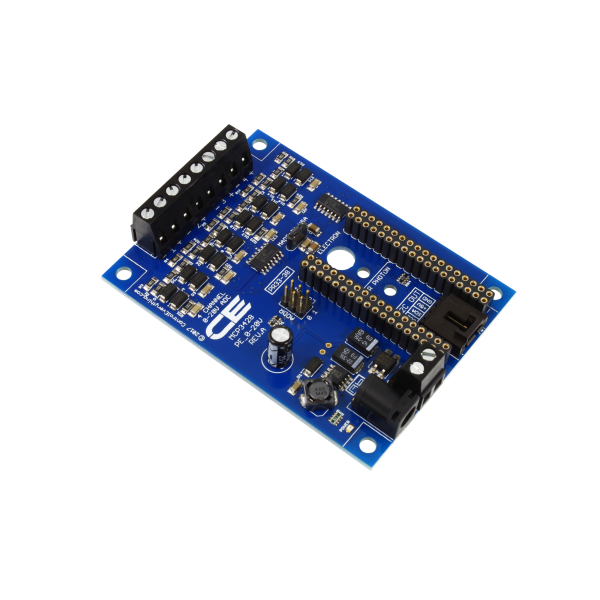

NCD PR33-38 MCP3428 IoT 인터페이스가있는 4 채널 0-20V 아날로그-디지털 컨버터

MODEL
PR33-38
브랜드
NCD

저속 센서를 16비트로⁣ 읽는 4채널 ADC

NCD PR33-38 MCP3428 4채널 0-20 V ADC 보드⁣ 채널 : 4채널, 채널당 0-20 V DC⁣ ADC : MCP3428, 16비트(12비트 선택)⁣ 샘플 속도 : 16비트 15 샘플/초

견적 받기

NCD 한국 독점 공급 파트너

NCD PR33-38은 채널당 0-20 V 입력과 온보드 증폭기를 갖춘 4채널 아날로그-디지털 컨버터(ADC) 보드로, 16비트 MCP3428 칩 1개가 신호를 변환합니다. 저속·고분해능 센서 모니터링에 맞고, 매우 낮은 전압을 내는 센서도 읽을 수 있습니다.

12비트로 바꾸면 초당 240 샘플까지 빨라집니다. (주)테솔이 국내에 공식 공급합니다.

4채널

0-20 V DC

16비트

초당 15 샘플

x1 ~ x8

프로그래머블 게인

8대

I2C 포트당 연결

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

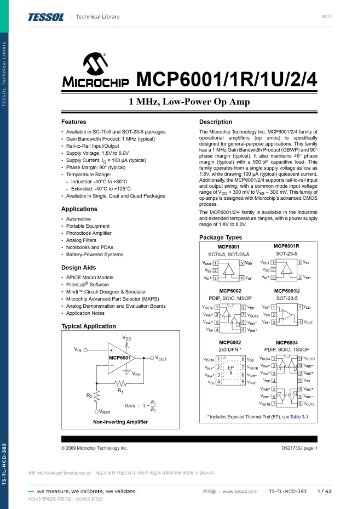

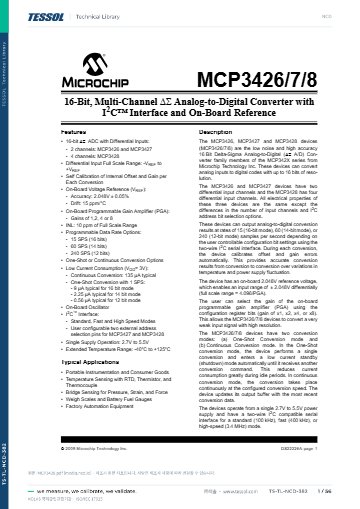

데이터시트와 도면

16비트

저속 고분해능 변환

4 · 12채널

입력 채널 구성

x1 - x8

프로그래머블 게인

3.4 MHz

I2C 최대 통신 속도

변환식과 게인

PR33-38의 전압 변환식⁣ 게인 설정

0-20 V 입력에서 전압은 Raw ADC × 0.000612로 계산합니다. 게인은 0-20 V에서 1, 0-5 V에서 2로 설정하므로 게인 2로 낮은 전압 신호도 읽을 수 있습니다.

I2C 기본 주소는 0x68이고, 여러 보드를 연결할 때는 보드의 주소 점퍼로 보드마다 다른 주소를 지정해야 합니다. 한 I2C 포트에는 8대까지 연결합니다.

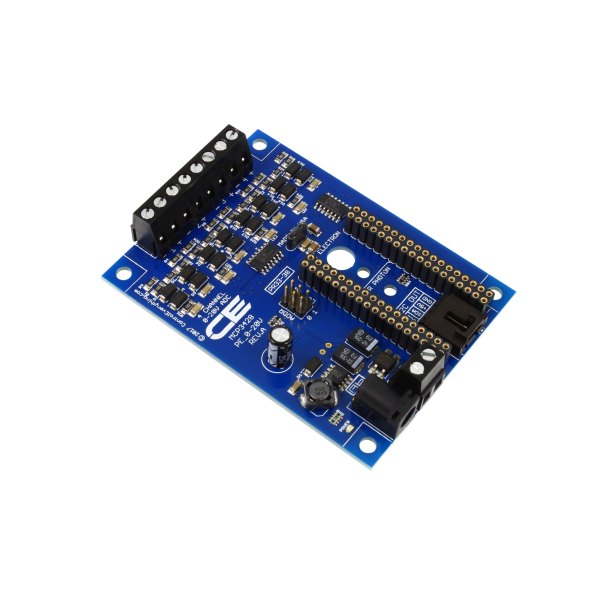

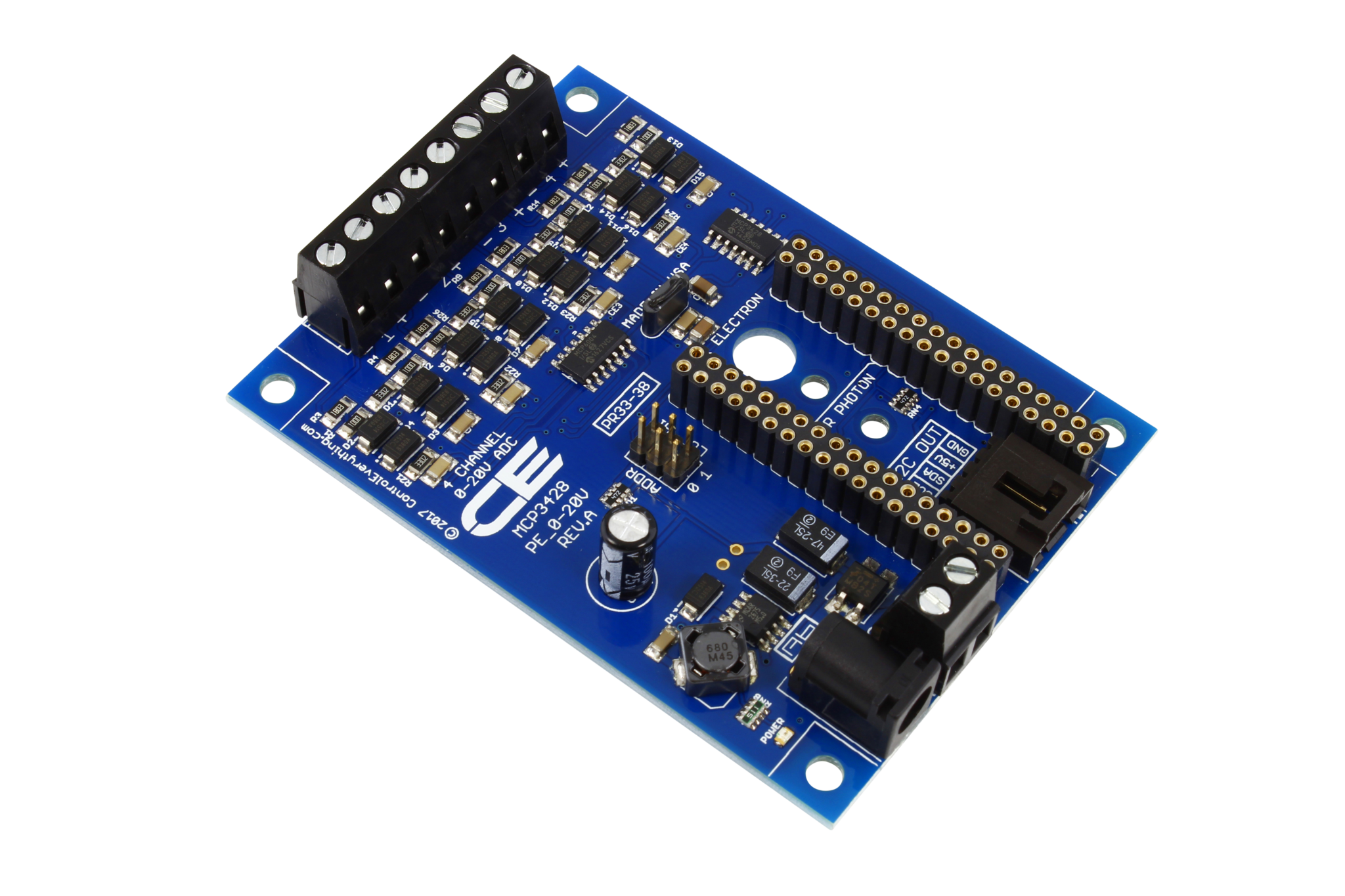

NCD PR33-38 - 입력 단자대와 소켓 헤더가 보이는 4채널 변환 기판
입력 단자대와 소켓 헤더가 보이는 4채널 변환 기판

사양

PR33-38⁣ 4채널 사양

항목사양
채널4채널, 채널당 0-20 V DC
ADCMCP3428, 16비트(12비트 선택)
샘플 속도16비트 15 샘플/초, 12비트 240 샘플/초
게인x1 · x2 · x4 · x8, 0-20 V는 게인 1 / 0-5 V는 게인 2
변환식전압 = Raw ADC × 0.000612
인터페이스I2C, 온보드 점퍼로 주소 설정
I2C 기본 주소0x68
포트당 연결8대
NCD PR33-38 - IoT 마더보드와 I2C 모듈의 연결 구성도
IoT 마더보드와 I2C 모듈의 연결 구성도

활용 분야

PR33-38이 읽는⁣ 전압 신호

  • 저속 센서 모니터링 — 느린 전압 변화를 16비트 분해능으로 기록합니다.
  • 저전압 센서 — 매우 낮은 전압의 센서 출력을 읽습니다.

제품 상세 이미지

NCD PR33-38 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

Key Fob (NCD 스토어)

참고 사이트

같은 계열

PR33-38과 채널 수·입력이⁣ 다른 ADC 보드

  • PR33-35 — 12채널 0-10 V, I2C 커넥터 연결
  • PR33-33 — 12채널 4-20 mA 전류 수신
  • PR33-40 — 12채널 0-20 V, IoT 인터페이스
  • PR33-34 — 12채널 0-10 V, IoT 인터페이스

관련 제품

PR33-38 외에 보는⁣ 아날로그 모듈
