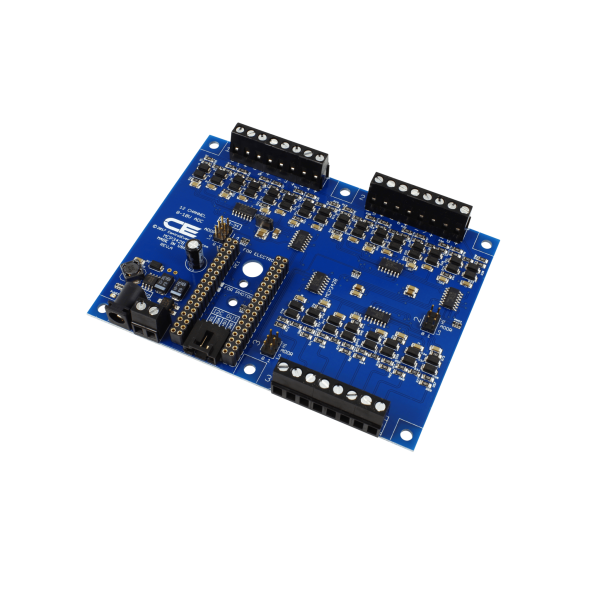

NCD PR33-40 MCP3428 IoT 인터페이스가있는 12 채널 0-20V 16 비트 아날로그-디지털 컨버터 ADC

NCD PR33-40 MCP3428 IoT 인터페이스가있는 12 채널 0-20V 16 비트 아날로그-디지털 컨버터 ADC

MODEL
PR33-40
브랜드
NCD
제품 자료
제품문의 구매하기

전압·전류 신호를
16비트로 읽는 ADC 보드

NCD PR33-38 · 35 · 33 · 40 · 34 MCP3428 ADC 보드

견적 받기

NCD 국내 정식 공급 파트너

NCD MCP3428 ADC 보드는 16비트 MCP3428 칩으로 0-10 V·0-20 V 전압과 4-20 mA 전류 신호를 I2C로 읽는 16비트 아날로그-디지털 변환 보드(ADC Board)입니다. 4채널 PR33-38과 12채널 PR33-34·35·40·33의 5종이 있으며, 저속 고분해능 센서 모니터링에 사용합니다.

16비트에서 초당 15 샘플, 12비트에서 초당 240 샘플을 읽고 x1-x8 프로그래머블 게인으로 입력 범위를 맞추므로 유량계와 온도 전송기의 느린 변화를 세밀하게 기록합니다. 이 보드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
자료

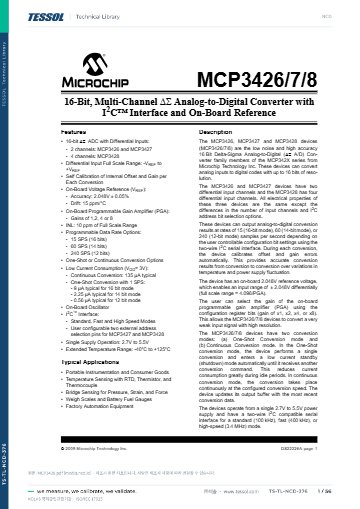

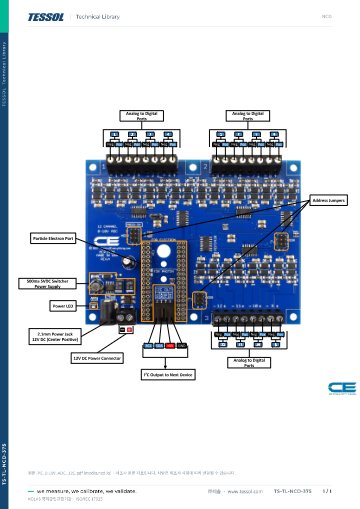

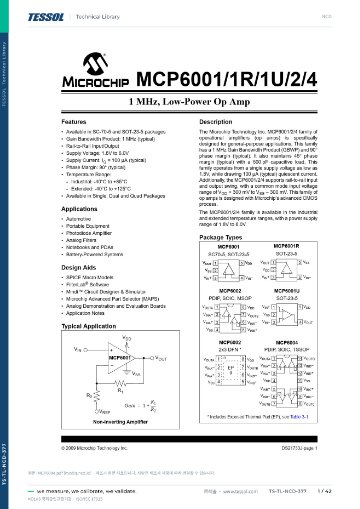

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

16비트

저속 고분해능 변환

4 · 12채널

입력 채널 구성

x1 - x8

프로그래머블 게인

3.4 MHz

I2C 최대 통신 속도

특징

입력 범위별로
고르는 ADC 보드

핵심 특징현장에서 달라지는 점
16비트 분해능느리게 변하는 전압 신호를 세밀한 단계로 기록해 센서 드리프트와 미세 변동을 구분합니다.
4채널과 12채널채널 수를 신호 개수에 맞춰 골라 보드 수량과 배선을 줄입니다.
입력 범위 선택0-10 V, 0-20 V, 4-20 mA 입력을 모델로 고르므로 신호 변환 회로를 따로 두지 않아도 됩니다.
x1-x8 프로그래머블 게인입력 범위에 맞춰 게인을 설정해 작은 신호도 분해능을 확보합니다.
샘플 속도 선택16비트 15 샘플/초와 12비트 240 샘플/초 중 정밀도와 속도를 목적에 맞춰 선택합니다.
0x68 시작 주소주소 입력으로 장치를 구분해 한 I2C 포트에 여러 보드를 연결합니다.

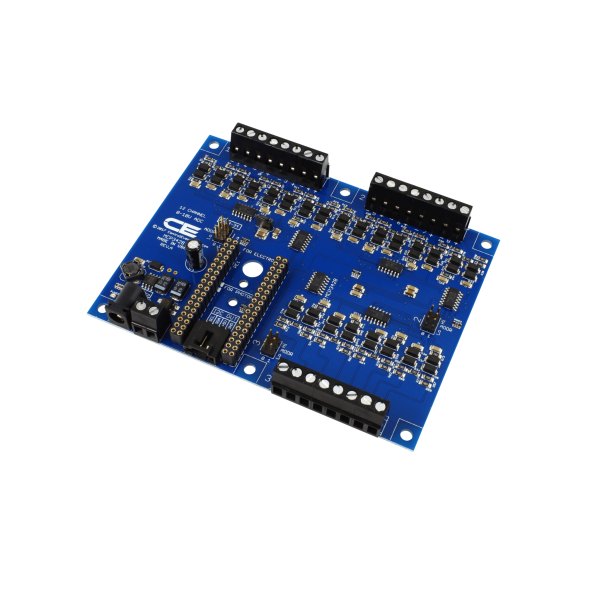

NCD PR33-40 - 입력 단자대가 양쪽에 배치된 12채널 기판
입력 단자대가 양쪽에 배치된 12채널 기판

변환식·주소

전압 변환식과
I2C 주소 설정

PR33-38은 0-20 V 입력에서 전압을 Raw ADC × 0.000612로 계산하며, 게인은 0-20 V에서는 1, 0-5 V에서는 2로 설정합니다. 게인을 2로 설정하면 0-5 V 신호도 읽을 수 있습니다.

I2C 시작 주소는 0x68이고 주소 점퍼로 장치마다 다른 주소를 지정합니다. 한 포트에 연결하는 보드 수는 12채널 모델이 3대, 4채널 PR33-38이 8대까지입니다.

4-20 mA 입력의 외부 전원 구성

4-20 mA 입력의 PR33-33은 센서 루프에 전원을 공급하지 않으므로 4-20 mA 장치용 외부 전원을 별도로 연결해야 합니다. 12채널 입력은 모두 차동 입력입니다.

사양

5개 모델 비교와
공통 사양

항목PR33-38PR33-34PR33-35PR33-40PR33-33
채널 수4채널12채널12채널12채널12채널
입력 범위0-20 V DC0-10 V DC0-10 V DC0-20 V DC4-20 mA · 0-20 mA · 0-40 mA
연결 인터페이스NCD IoTNCD IoTI2C 커넥터NCD IoTNCD IoT
I2C 포트당 연결 대수8대3대3대3대3대
내장 MCP34281개3개3개3개3개
외부 전원해당 없음해당 없음해당 없음해당 없음4-20 mA 장치용 필요

시리즈 공통 사양

항목사양
ADCMCP3428 · 16비트
샘플 속도16비트 15 샘플/초 · 12비트 240 샘플/초
게인x1 - x8 프로그래머블
통신 속도최대 3.4 MHz
I2C 시작 주소0x68
전원온보드 전원 관리
변환식 (PR33-38, 0-20 V)전압 = Raw ADC × 0.000612
게인 설정 (PR33-38)0-20 V는 게인 1, 0-5 V는 게인 2
NCD PR33-40 - IoT 마더보드와 I2C 모듈의 연결 구성도
IoT 마더보드와 I2C 모듈의 연결 구성도

활용 분야

고분해능 아날로그 입력이
필요한 현장

  • 저속 센서 모니터링 — 느린 전압 변화를 16비트 분해능으로 기록합니다.
  • 4-20 mA 센서 수집 — 유량 센서와 온도 전송기의 전류 출력을 읽습니다.
  • 다채널 전압 입력 — 0-10 V나 0-20 V 신호 여러 개를 한 번에 받습니다.
  • IoT 플랫폼 입력 확장 — 호스트 어댑터를 거쳐 IoT 장치에 전압 입력을 추가합니다.

선택 가이드

입력 신호에 맞는
ADC 보드 선택

이럴 때 (입력 조건)권장 모델선택 이유
0-20 V 신호 4채널이 필요할 때PR33-38포트당 8대까지 연결하고 0-20 V 변환식을 갖춥니다.
0-10 V 12채널을 I2C 커넥터로 연결할 때PR33-3512채널 중 I2C 커넥터로 연결하는 변형입니다.
0-10 V 12채널을 IoT 인터페이스로 연결할 때PR33-34NCD IoT 어댑터에 장착하는 12채널 0-10 V 보드입니다.
0-20 V 12채널을 IoT 인터페이스로 연결할 때PR33-40NCD IoT 어댑터에 장착하는 12채널 0-20 V 보드입니다.
4-20 mA·0-20 mA·0-40 mA 12채널이 필요할 때PR33-33차동 전류 입력을 받으며 센서용 외부 전원을 별도로 연결합니다.

구성·옵션

별매 품목과
내장 칩 구성

항목내용
별매IoT 인터페이스 어댑터 또는 NCD I2C 쉴드
외부 전원PR33-33은 4-20 mA 장치용 외부 전원 필요
내장 칩12채널 보드는 MCP3428 3개

제품 상세 이미지

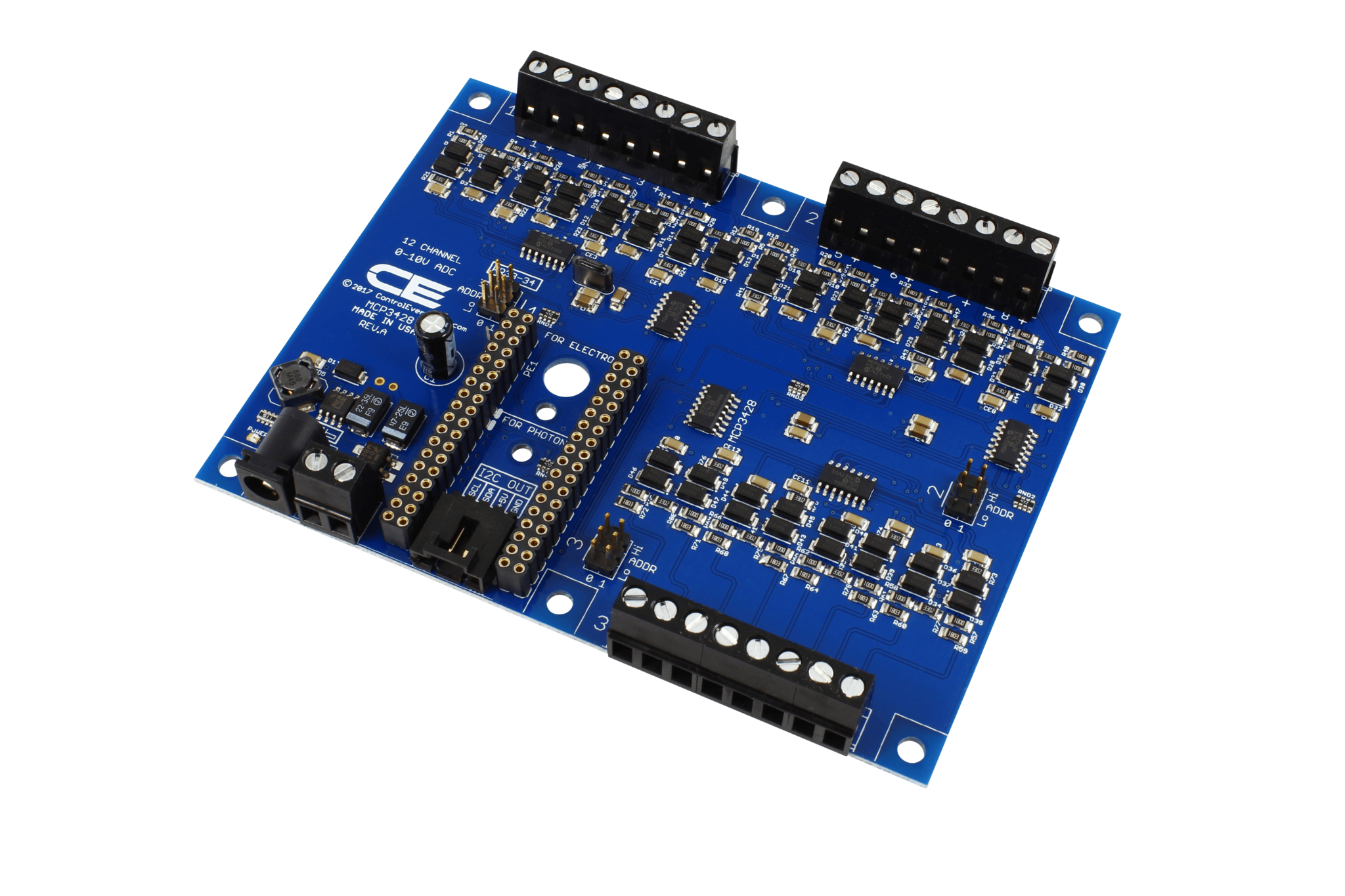

NCD PR33-40 상세 이미지 1
