0-10 V 신호를 IoT 어댑터로 수집
NCD PR33-34 MCP3428 12채널 0-10 V ADC 보드 채널 : 12채널, 채널당 0-10 V DC ADC : MCP3428 3개(각 4채널) 샘플 속도 : 16비트 약 15 샘플/초
견적 받기NCD 한국 독점 공급 파트너

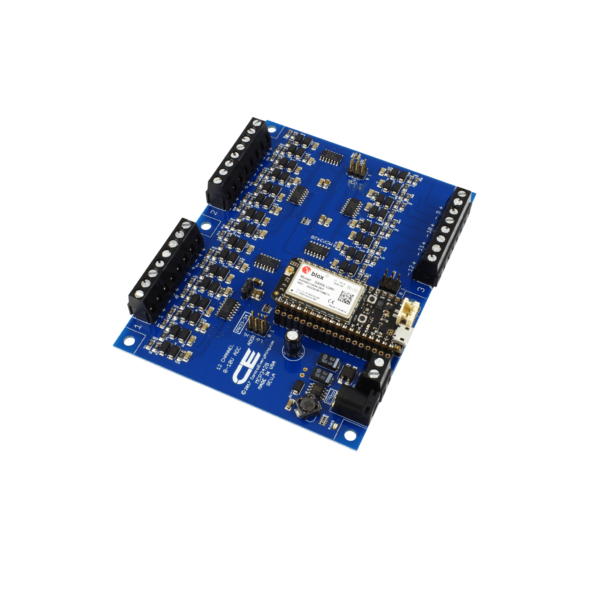

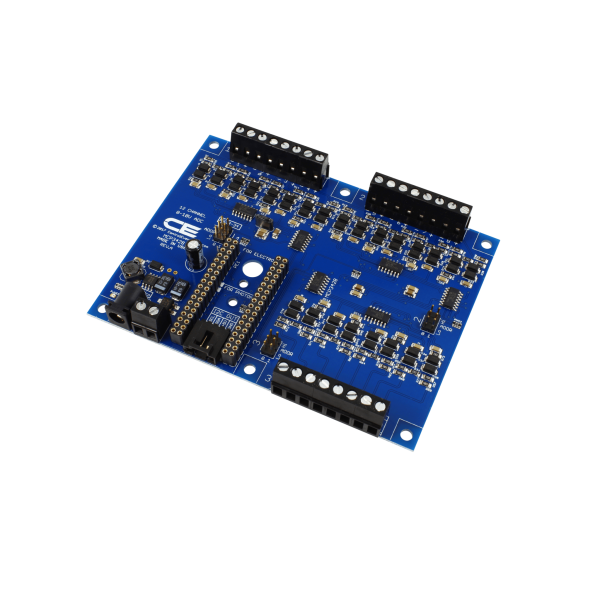

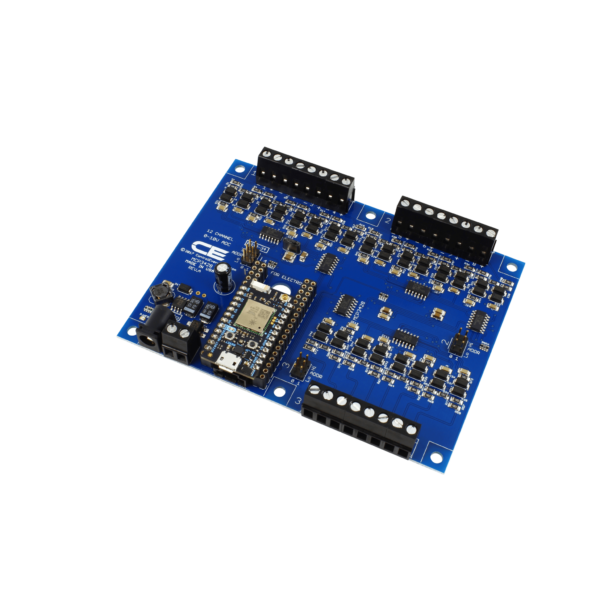

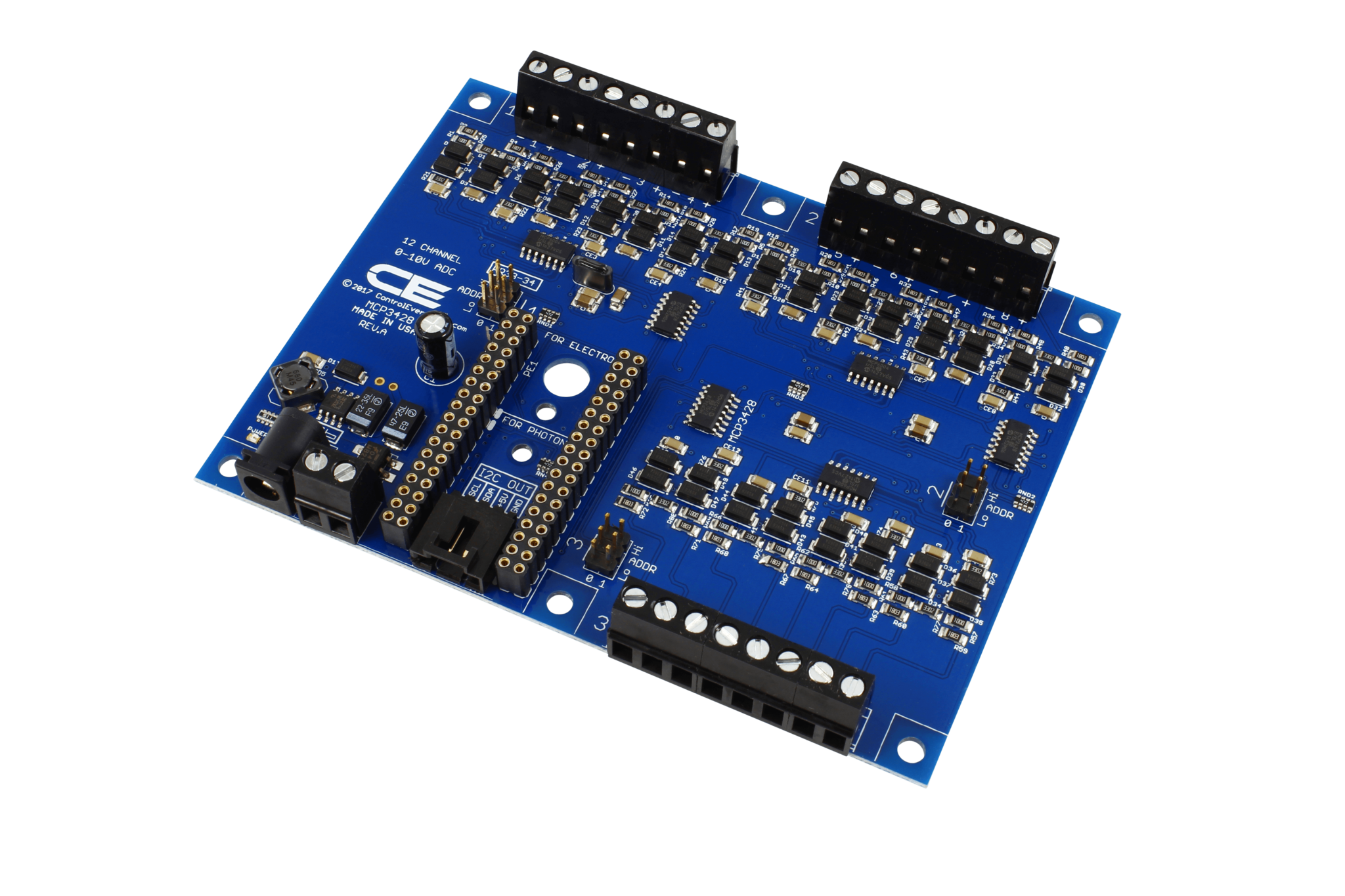

NCD PR33-34는 채널당 0-10 V DC를 읽는 12채널 16비트 아날로그-디지털 컨버터(ADC) 보드입니다. MCP3428 칩 3개가 각각 4채널을 맡고 온보드 증폭기가 신호를 조정하며, NCD IoT 인터페이스로 호스트 어댑터에 꽂습니다.
샘플 속도는 16비트 약 15 샘플/초, 12비트 약 240 샘플/초입니다. (주)테솔이 국내에 공식 공급합니다.
제품 자료
제품 설명서와 자료
이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드

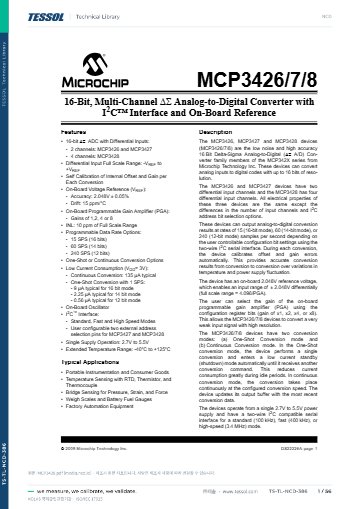

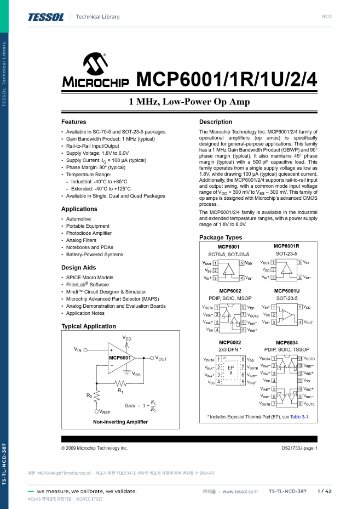

데이터시트와 도면
입력 설정
PR33-34의 0-10 V 게인과 전압 계산
0-10 V를 읽을 때 게인을 1로, 0-5 V를 읽을 때 2로 설정합니다. 전압은 Raw ADC 값에 0.00034를 곱해 구합니다.

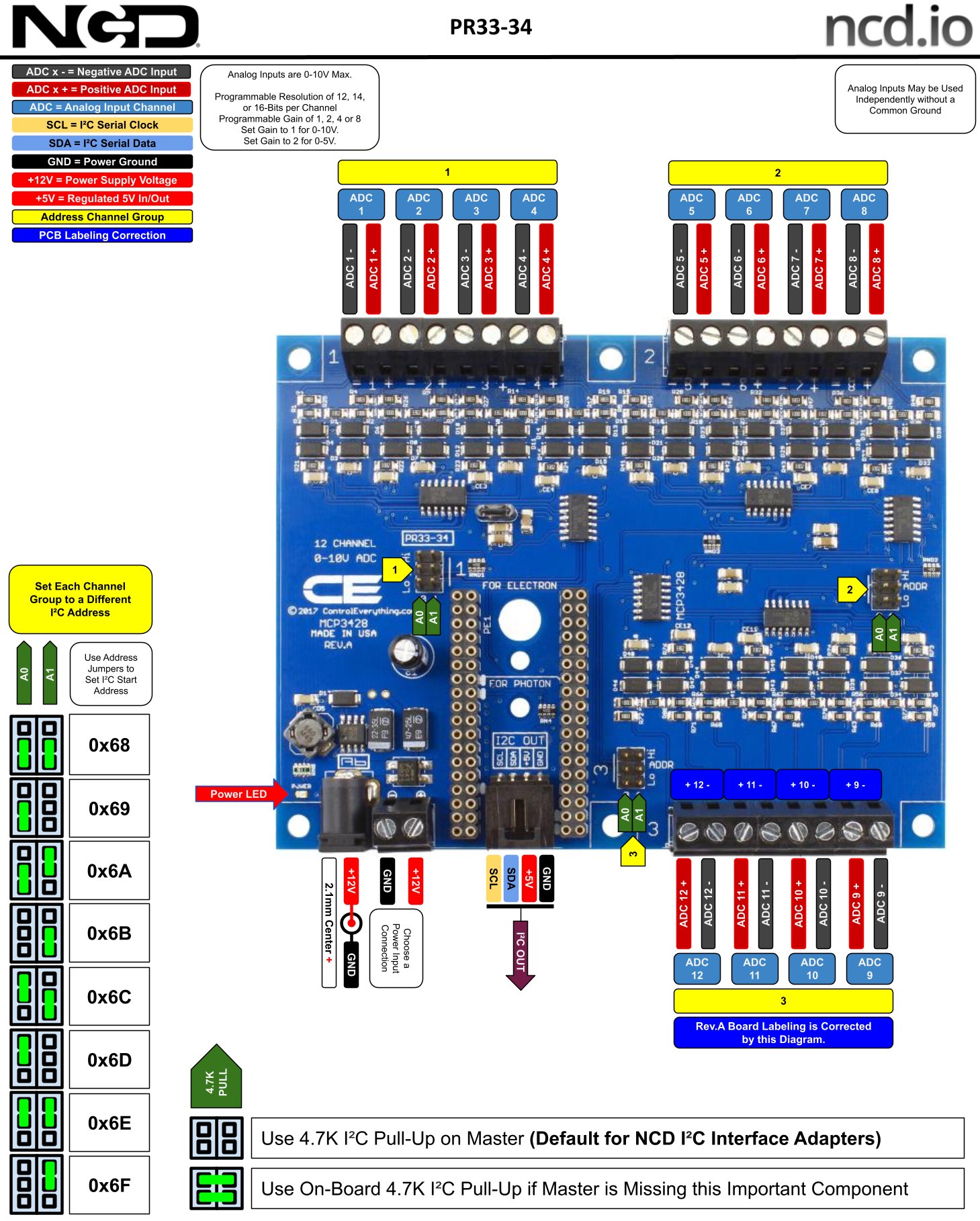

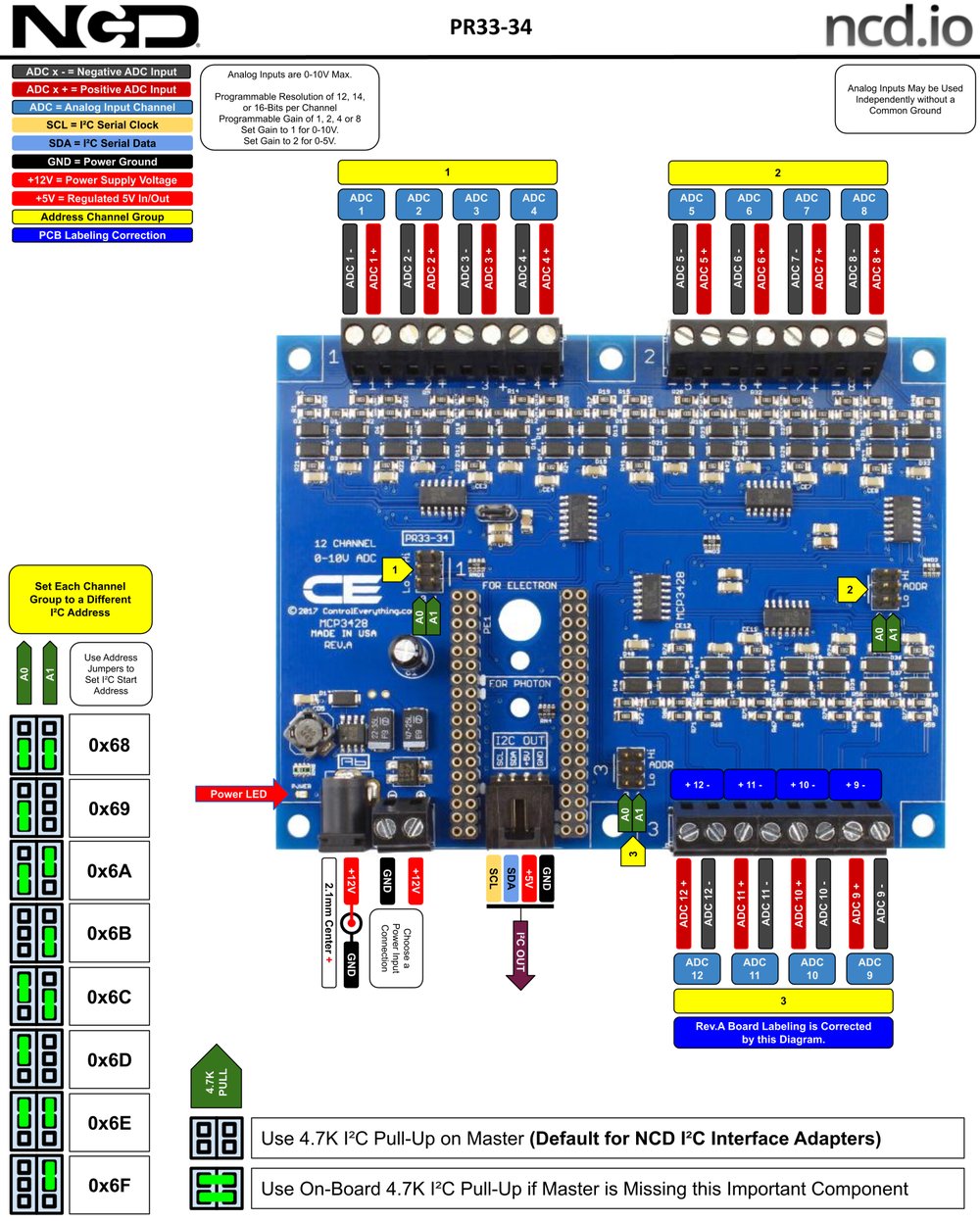

MCP3428 칩마다 다른 I2C 주소가 필요하고 온보드 점퍼로 선택하며, MCP3428 계열은 주소 입력 3개로 한 I2C 버스에 최대 8개를 지원합니다.

사양
PR33-34 12채널 0-10 V 사양
| 항목 | 사양 |
|---|---|
| 채널 | 12채널, 채널당 0-10 V DC |
| ADC | MCP3428 3개(각 4채널), 16비트 |
| 샘플 속도 | 16비트 약 15 샘플/초, 12비트 약 240 샘플/초 |
| 게인 | x1 · x2 · x4 · x8 |
| 변환식 | 전압 = Raw ADC × 0.00034 |
| 인터페이스 | I2C(NCD IoT 인터페이스), 점퍼로 주소 설정 |

활용 분야
0-10 V 12채널의 용도
- 다채널 전압 입력 — 0-10 V 신호를 한 보드로 받습니다.
- 저속 센서 모니터링 — 느린 변화를 16비트로 기록합니다.

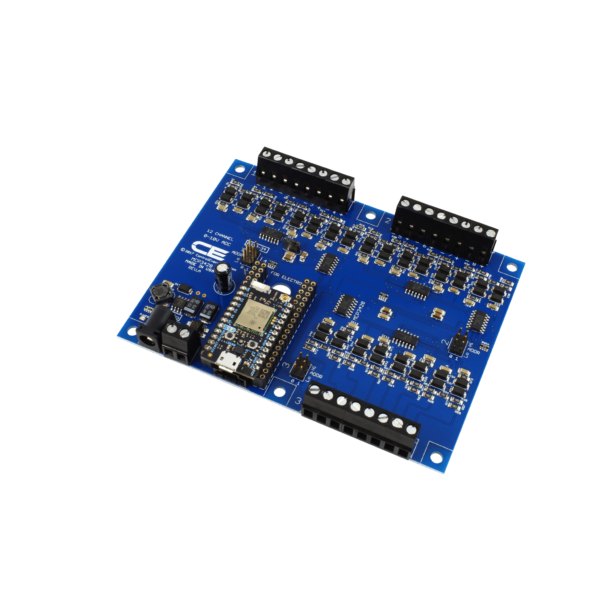

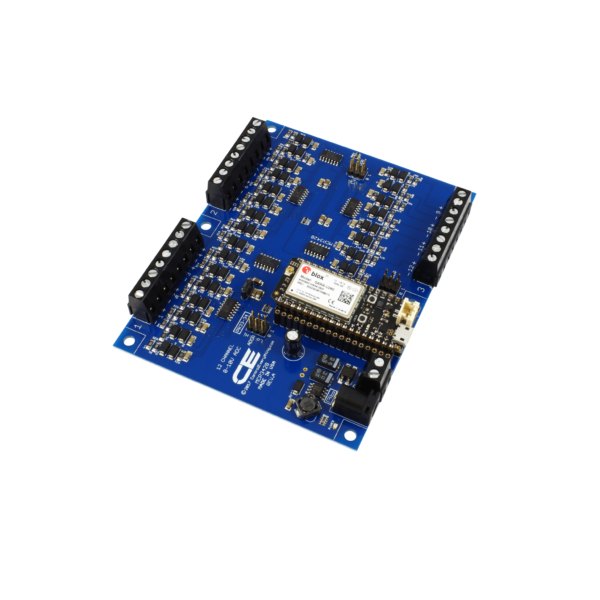

제품 상세 이미지



함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD IoT 인터페이스 장치 전체
- nodeLynk I2C 확장 장치 전체
- 크로스 플랫폼 I2C 슬레이브 장치
- Particle Photon IoT 인터페이스 어댑터
- Bluz 블루투스 LE 클라우드 통신 모듈
- ESP8266 IoT 통신 모듈 — USB 내장
- PKFR — Particle Photon·Electron용 Key Fob 수신기
- Arduino Nano용 IoT 인터페이스 어댑터
- Arduino Micro용 IoT 인터페이스 어댑터
- Onion Omega 2·1용 IoT 인터페이스 어댑터
- Pycom WiPy용 IoT 인터페이스 어댑터
- Pycom WiPy2·LoPy용 IoT 인터페이스 어댑터
- Adafruit Huzzah ESP8266용 IoT 인터페이스 어댑터
- USB IoT 인터페이스 어댑터
- I2C-IoT 인터페이스 어댑터
- Arduino Uno용 인터페이스 어댑터
- Arduino Nano용 I2C 쉴드
- Arduino Nano용 마스터 장치
- Arduino Micro용 마스터 장치
- Arduino Due용 듀얼 I2C 쉴드
- BeagleBone용 I2C 인터페이스 어댑터
- Banana Pi용 I2C 인터페이스 어댑터
- CHIP용 I2C 인터페이스 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
Key Fob (NCD 스토어)
참고 사이트
같은 계열
PR33-34와 연결 방식이 다른 0-10 V 모델
- PR33-38 — 4채널 0-20 V, MCP3428 1개
- PR33-35 — 12채널 0-10 V, I2C 커넥터 연결
- PR33-33 — 12채널 4-20 mA 전류 수신
- PR33-40 — 12채널 0-20 V, IoT 인터페이스
PR33-34의 입력 범위는 얼마입니까?
채널당 0-10 V DC입니다.
PR33-34는 PR33-35와 어떻게 다릅니까?
입력은 같고 PR33-34는 IoT 인터페이스, PR33-35는 I2C 커넥터로 연결합니다.
PR33-34로 0-5 V를 읽을 수 있습니까?
게인을 2로 설정하면 읽습니다.
관련 제품
PR33-34 외에 보는 아날로그 모듈
FAQ 자주묻는 질문
-
PR33-34의 입력 범위는 얼마입니까?
채널당 0-10 V DC입니다.
-
PR33-34는 PR33-35와 어떻게 다릅니까?
입력은 같고 PR33-34는 IoT 인터페이스, PR33-35는 I2C 커넥터로 연결합니다.
-
PR33-34로 0-5 V를 읽을 수 있습니까?
게인을 2로 설정하면 읽습니다.
