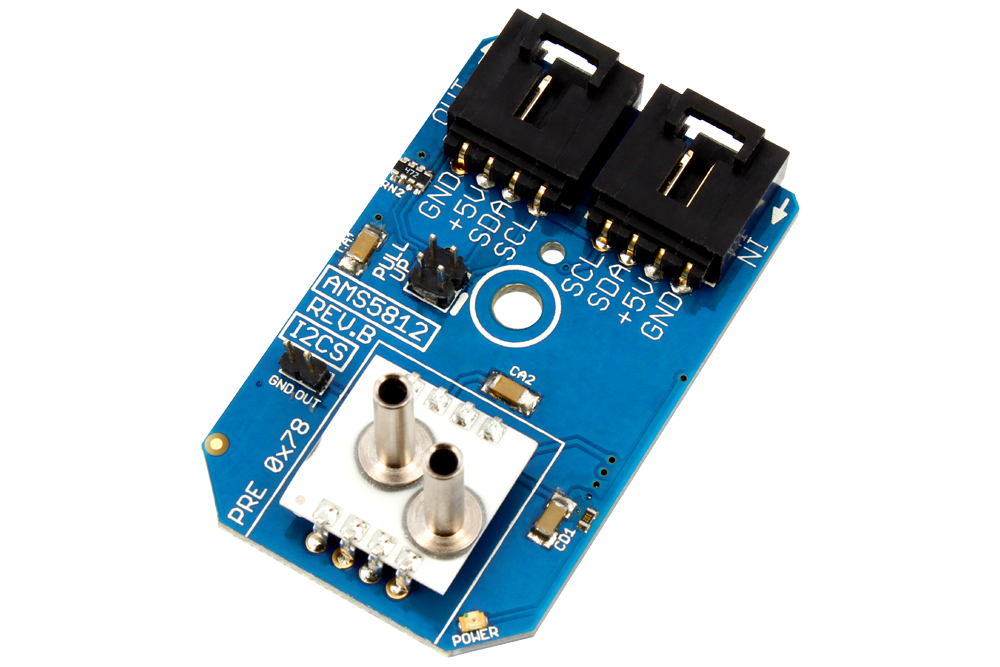

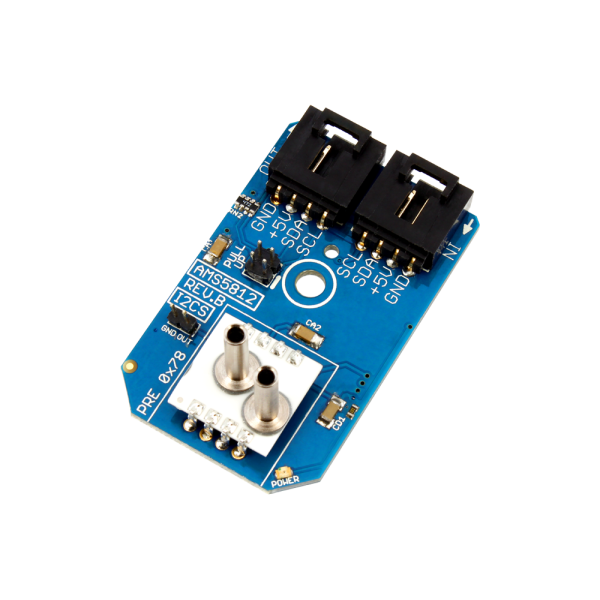

NCD PR3B-20 AMS5812-0150-B 기압 센서 758.4 ~ 1206 mbar 11 ~ 17.5 PSI I2C 미니 모듈

NCD PR3B-20 AMS5812-0150-B 기압 센서 758.4 ~ 1206 mbar 11 ~ 17.5 PSI I2C 미니 모듈

MODEL
PR3B-20
브랜드
NCD
제품 자료
제품문의 구매하기

진공 기준 절대압과 기압을
I2C로 읽는 압력 센서 모듈

NCD AMS5812 A · B형 절대압 · 대기압 압력 I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD AMS5812 A · B형은 진공을 0으로 보는 절대압(A형)과 758.4-1206 mbar 대기압 범위(B형)를 읽는 증폭 압력 센서 I2C 미니 모듈(Absolute · Barometric Pressure Sensor)로, 기압 측정과 진공 감시용 3개 모델로 구성됩니다.

증폭과 온도 보상을 모듈 안에서 처리하고 -25 ~ +85 °C에서 보정하므로 호스트가 절대압과 기압 값을 디지털로 읽어 기록합니다. 이 절대압·대기압 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

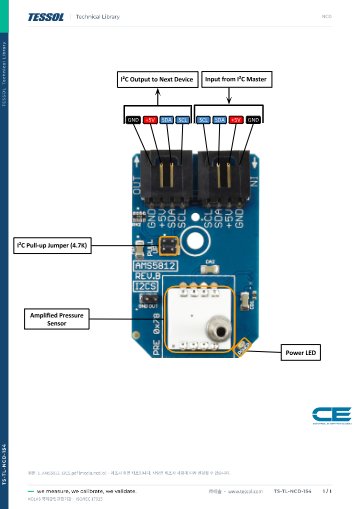

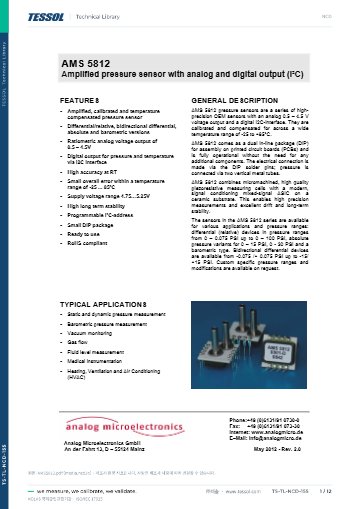

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

3종

A형 2종과 B형 1종

0-2068 mbar

A형 최대 측정 범위

758.4-1206 mbar

B형 대기압 측정 범위

5 VDC

4핀 I2C 미니 모듈 전원

특징

기준 압력을
절대값으로 측정

핵심 특징현장에서 달라지는 점
진공 기준 절대압(A형)진공을 0으로 보고 압력을 읽으므로 대기압 변동과 무관하게 같은 기준에서 값을 비교합니다.
대기압 범위(B형)758.4-1206 mbar 구간을 읽어 기압 변화 기록에 맞는 측정 구간을 확보합니다.
증폭·보정·온도 보상신호 처리가 모듈 안에서 끝나 호스트는 디지털 값만 읽습니다.
-25 ~ +85 °C 보정 범위설치 온도가 달라져도 보상된 값을 읽습니다.
상온 고정밀과 장기 안정성장기 가동하는 기록 장비의 재점검 부담을 줄입니다.
프로그래밍 가능한 I2C 주소같은 버스에서 여러 대를 주소로 구분해 쓸 수 있습니다.

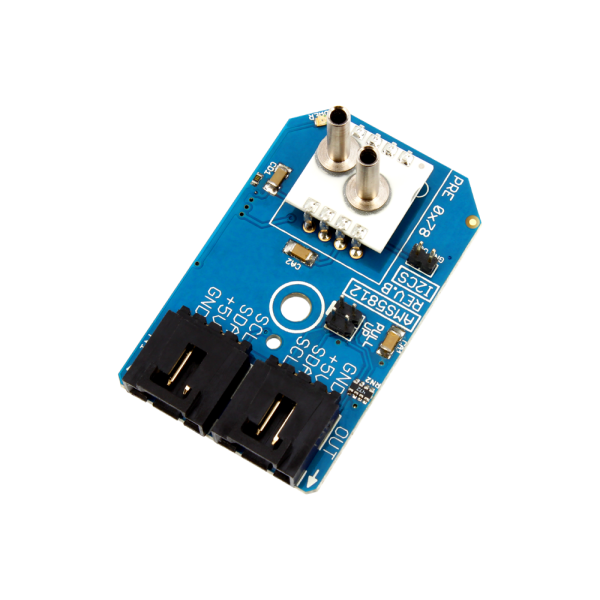

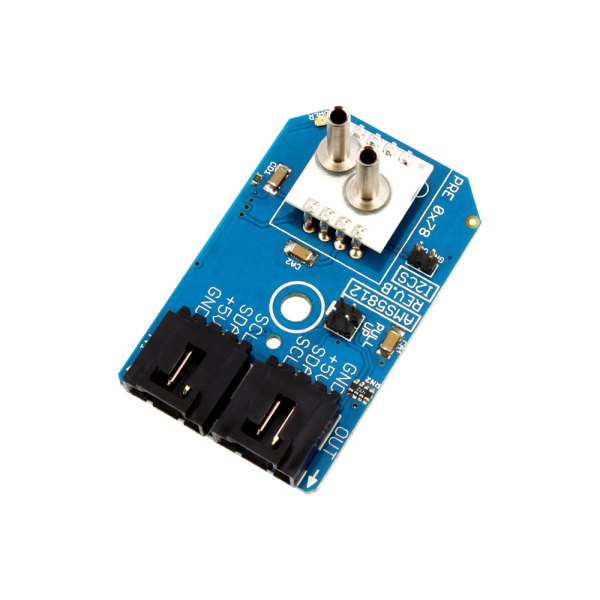

NCD PR3B-20 - 압력 포트 노즐과 I2C 커넥터가 보이는 압력 센서 모듈
압력 포트 노즐과 I2C 커넥터가 보이는 압력 센서 모듈

형식 구분

A형과 B형의
측정 구간 차이

A형은 진공에 가까운 낮은 압력부터 읽는 절대압 모듈이고, B형은 758.4-1206 mbar의 대기압 구간만 읽는 모듈입니다. 진공 감시가 목적이면 A형을, 기압 기록이 목적이면 B형을 선택합니다.

압력 포트

절대압 포트의
매체와 튜브 연결

절대압 포트에 연결하는 매체

절대압과 대기압 측정에서는 호스를 수직 금속 튜브에 끼워 고정합니다. 산이나 알칼리 액체가 포트 1에 닿으면 센서가 손상되므로 건조한 공기와 비부식성 가스 라인에만 연결합니다.

사양

A · B형 3개 모델
압력 범위 사양

항목부품번호압력 범위 (mbar)압력 범위 (PSI)종류
PR3B-21AMS5812-0150-A0 to 1034 mbar0 to 15 PSI절대압
PR3B-20AMS5812-0150-B758.4 to 1206 mbar11 to 17.5 PSI대기압
PR3B-22AMS5812-0300-A0 to 2068 mbar0 to 30 PSI절대압

시리즈 공통 사양

항목사양
출력디지털 I2C
신호 처리증폭 · 보정 · 온도 보상
보정 · 보상 온도-25 ~ +85 °C
정확도상온 고정밀 · 장기 안정성 (수치 미공개)
동작 전원5 VDC
인터페이스4핀 I2C 미니 모듈 커넥터
I2C 주소프로그래밍 가능
압력 연결수직 금속 튜브 2개
압력 포트 사용 매체포트 1은 깨끗하고 건조한 가스에 사용하며 알칼리성이나 산성 액체는 센서를 손상시킵니다. 포트 2는 실리콘, 파이렉스, RTV 실리콘 고무에 비부식성인 유체와 가스에 사용합니다.
포함 케이블3인치(76 mm) 4선 I2C 케이블
풀업 저항온보드 4.7K 점퍼 선택형
호환 호스트(별매 쉴드·어댑터)Arduino Micro·Nano·Uno·Due, Banana Pi, BeagleBone, Bluz(전원 포함), C.H.I.P., NodeMCU ESP8266, Adafruit Huzzah ESP8266, Particle Photon·Electron, Onion Omega, PyCom WiPy·WiPy2·LoPy, Raspberry Pi·Pi 2/3·Pi Zero, USB-I2C 컨버터, BridgeX5 시리즈 컨트롤러

활용 분야

기압과 진공을
감시하는 현장

  • 기압 측정 — 대기압을 I2C로 읽어 기록합니다.
  • 진공 감시 — 진공 상태를 감시합니다.
  • 가스 흐름 — 기준 압력을 읽는 흐름 측정에 사용합니다.
  • 의료 기기 — 의료 기기의 압력 측정에 사용합니다.

선택 가이드

측정 조건에 맞는
A·B형 선택

이럴 때 (측정 조건)권장 모델선택 이유
0-1034 mbar 절대압을 읽을 때PR3B-21 (A형)진공 기준 절대압 0 to 15 PSI 범위입니다.
0-2068 mbar 절대압을 읽을 때PR3B-22 (A형)진공 기준 절대압 0 to 30 PSI 범위입니다.
대기압 변화를 기록할 때PR3B-20 (B형)758.4-1206 mbar 대기압 구간을 읽습니다.
차압이나 양방향 압력을 읽을 때D형 또는 DB형절대압이 아닌 차압 측정용입니다.

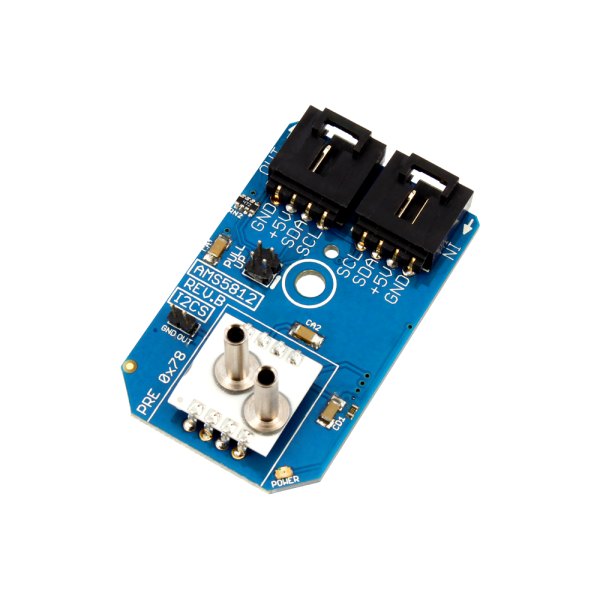

NCD PR3B-20 - 커넥터가 위쪽에 있는 압력 센서 미니 모듈 모습
커넥터가 위쪽에 있는 압력 센서 미니 모듈 모습

구성·옵션

A·B형 포함 구성과
별매 품목

구분내용
포함 구성3인치(76 mm) 4선 I2C 케이블
별매NCD I2C 쉴드 · 어댑터
옵션절대압 A형 2종, 대기압 B형 1종
NCD 스토어 품번PR3B-20 · 21 · 22
