2068 mbar까지 읽는⁣ 진공 기준 절대압

NCD PR3B-22 AMS5812-0300-A 증폭 절대압 센서 I2C 미니 모듈⁣ 품번 : PR3B-22⁣ 부품번호 : AMS5812-0300-A⁣ 출력 : 디지털 I2C

견적 받기

NCD 한국 독점 공급 파트너

NCD PR3B-22는 진공을 0으로 보고 0 ~ 2068 mbar(0 ~ 30 PSI)를 읽는 증폭 절대압 센서 I2C 미니 모듈(Absolute Pressure Sensor)입니다. 사용 부품은 AMS5812-0300-A이며 이 시리즈에서 가장 높은 압력 범위를 읽습니다. (주)테솔이 국내에 공식 공급합니다.

증폭과 온도 보상을 모듈 안에서 처리하므로 호스트는 디지털 값만 읽으면 됩니다. -25 ~ +85 °C에서 보정되어 있고, 이 온도 구간의 전체 오차는 ±1.0 %FSO입니다.

0~2068

mbar 절대압

0~30

PSI

-25~+85 °C

보정 · 보상 온도

I2C

디지털 출력

제품 자료

연결 도면과⁣ 샘플 코드

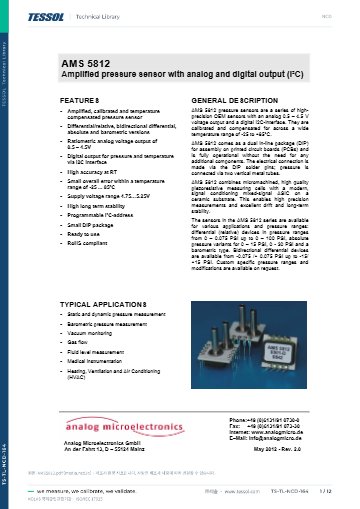

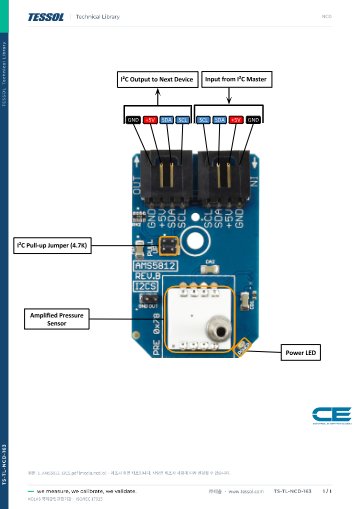

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

3종

A형 2종과 B형 1종

0-2068 mbar

A형 최대 측정 범위

758.4-1206 mbar

B형 대기압 측정 범위

5 VDC

4핀 I2C 미니 모듈 전원

측정 기준

PR3B-22의 진공 기준⁣ 절대압 측정

기능내용
진공 기준 절대압진공을 0으로 보고 압력을 읽으므로 대기압 변동과 무관하게 같은 기준에서 값을 비교합니다.
증폭·보정·온도 보상신호 처리가 모듈 안에서 끝납니다.
I2C 주소 설정기본 주소는 0x78이며 두 번째 주소를 따로 지정할 수 있습니다.

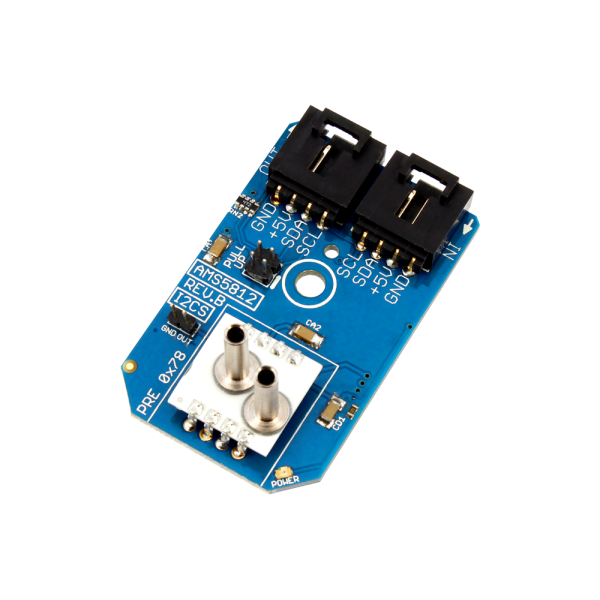

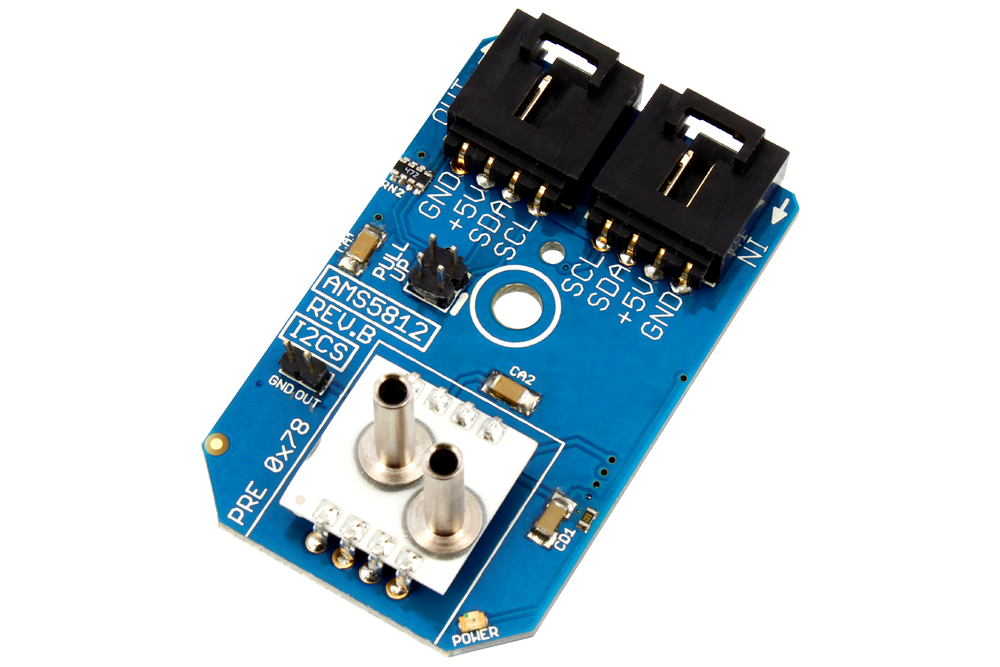

NCD PR3B-22 AMS5812-0300-A 증폭 절대 압력 센서 0 ~ 2068mbar 0 ~ 30PSI I2C 미니 모듈 제품 사진

절대압 포트에 연결하는 매체

호스는 수직 금속 튜브에 끼워 고정합니다. 산이나 알칼리 액체가 포트 1에 닿으면 센서가 손상되므로 건조한 공기와 비부식성 가스 라인에만 연결하세요.

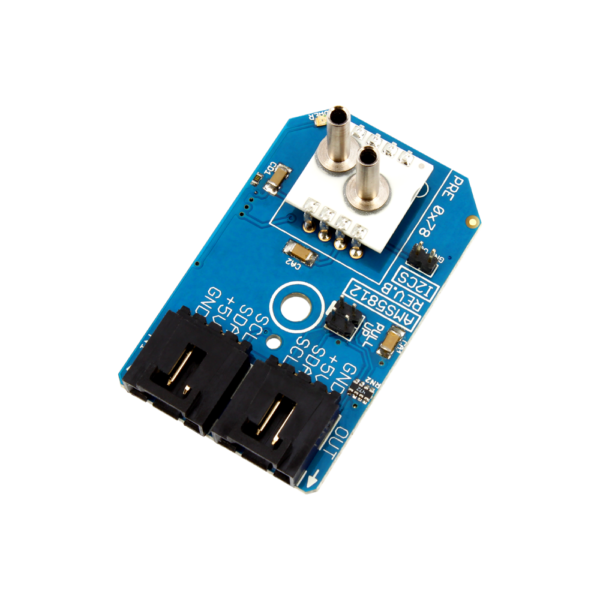

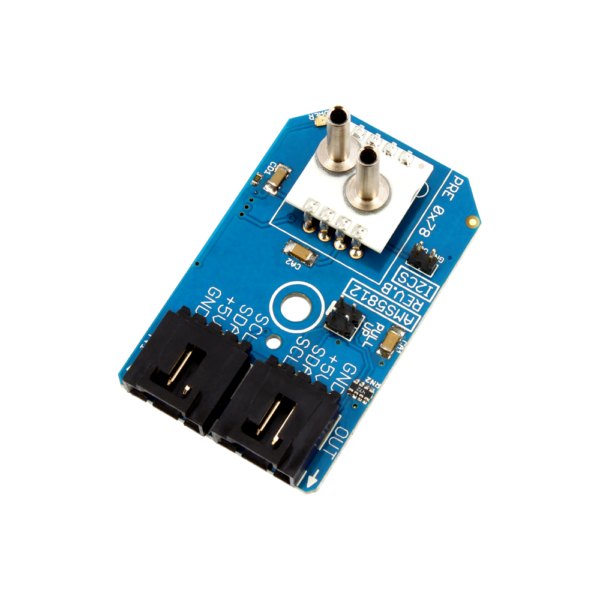

NCD PR3B-22 - 압력 포트 노즐과 I2C 커넥터가 보이는 압력 센서 모듈
압력 포트 노즐과 I2C 커넥터가 보이는 압력 센서 모듈

사양

PR3B-22⁣ AMS5812-0300-A 사양표

항목사양
품번PR3B-22
부품번호AMS5812-0300-A
압력 범위0 to 2068 mbar (0 to 30 PSI)
종류절대압
출력디지털 I2C
신호 처리증폭 · 보정 · 온도 보상
보정 · 보상 온도-25 ~ +85 °C
정확도25 °C ±0.5 %FSO · -25 ~ +85 °C 전체 오차 ±1.0 %FSO · 장기 안정성 연 0.5 %FSO 미만
동작 전원5 VDC
인터페이스4핀 I2C 미니 모듈 커넥터
I2C 주소기본 0x78 · 두 번째 주소 설정 가능
압력 연결수직 금속 튜브 (측정 압력은 포트 1)
압력 포트 사용 매체포트 1에 연결 · 깨끗하고 건조한 가스(실리콘, RTV 실리콘 고무, 금에 비부식성)에 사용하며 알칼리성이나 산성 액체는 센서를 손상시킵니다.
포함 케이블4선 I2C 케이블
풀업 저항온보드 4.7K 점퍼 선택형

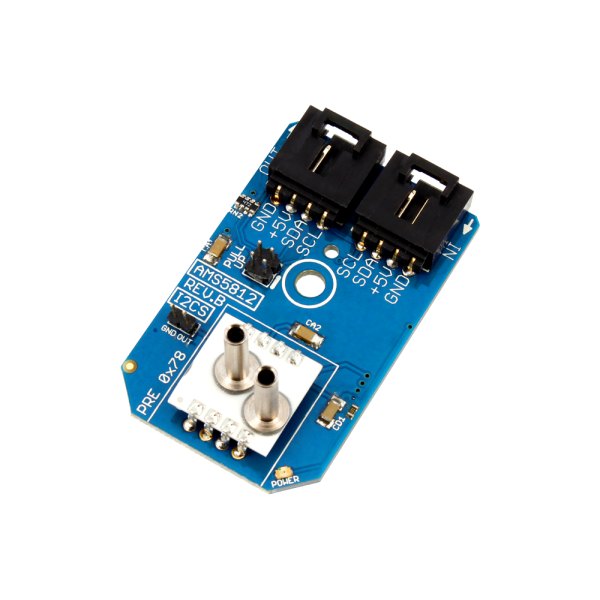

NCD PR3B-22 - 커넥터가 위쪽에 있는 압력 센서 미니 모듈 모습
커넥터가 위쪽에 있는 압력 센서 미니 모듈 모습

활용 분야

PR3B-22로 감시하는⁣ 진공과 가스

  • 진공 감시 — 진공 상태를 감시합니다.
  • 가스 흐름 — 기준 압력을 읽는 흐름 측정에 사용합니다.
  • 의료 기기 — 의료 기기의 압력 측정에 사용합니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR3B-22와⁣ 같은 계열 모델

  • PR3B-21 — AMS5812-0150-A, 절대압 0 ~ 1034 mbar (0 ~ 15 PSI)
  • PR3B-20 — AMS5812-0150-B, 대기압 758.4 ~ 1206 mbar (11 ~ 17.5 PSI)

관련 제품

PR3B-22 외에 보는⁣ AMS5812 압력 센서
