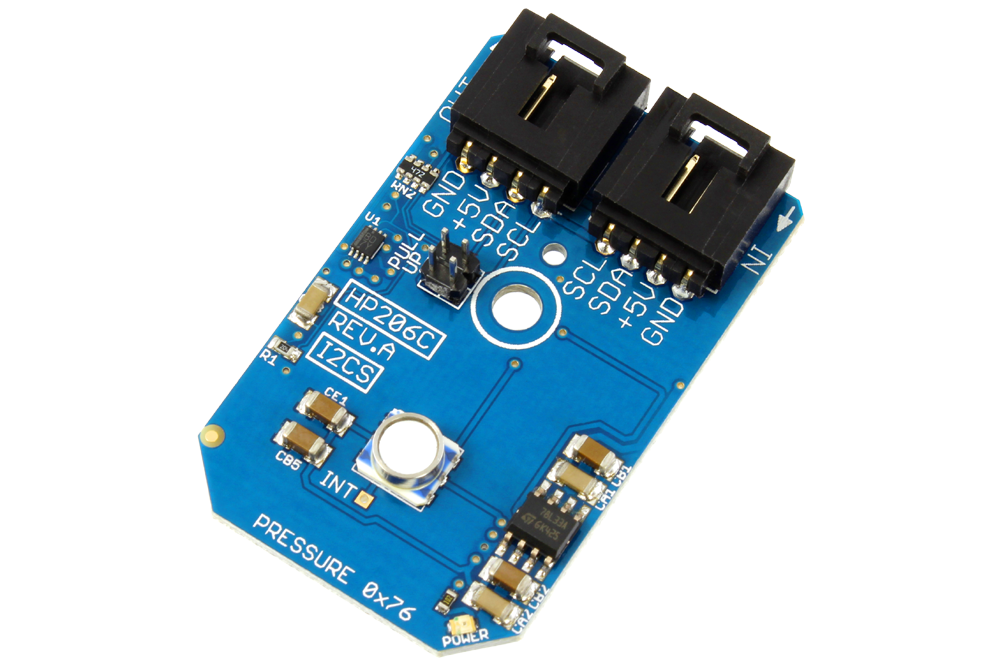

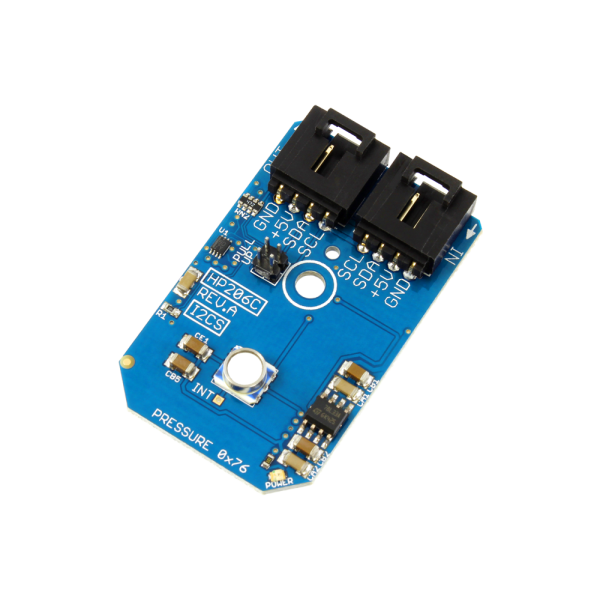

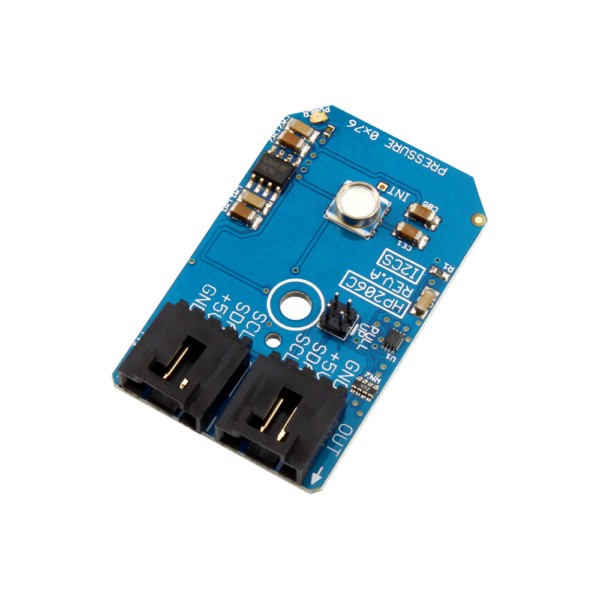

NCD PR6-32 24 비트 아날로그-디지털 변환기 I2C 미니 모듈이있는 HP206C 기압계 및 고도계

MODEL: PR6-32
브랜드: NCD
제품 자료: 기술 자료

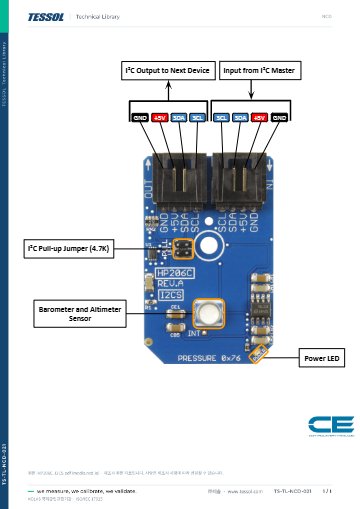

I2C 연결 Diagram

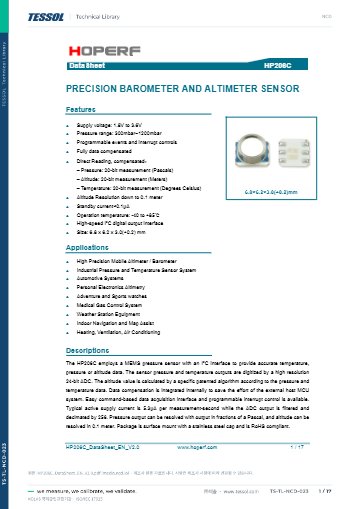

데이터시트(영문)

제품문의 구매하기

기압과 고도를 읽는
8종 I2C 미니 모듈

NCD 기압·고도계 I2C 미니 모듈 (MS5805·MS5637·MS5611·MPL3115A2·MPL115A2·HP206C·HP203B·BMP280)

견적 받기

NCD 국내 정식 공급 파트너

NCD 기압·고도계 I2C 미니 모듈(Barometer and Altimeter Module)은 MS5805·MS5637·MS5611·MPL3115A2·MPL115A2·HP206C·HP203B·BMP280 8종 라인업으로, 압력 범위와 고도 분해능, I2C 주소가 모델마다 달라 용도에 맞게 고를 수 있습니다.

고도 분해능은 HP206C가 0.01 m로 가장 세밀하고 MS5805·MS5611은 최소 0.5 ms 변환으로 빠르게 응답합니다. 층 감지 같은 상대 고도에는 BMP280이 맞습니다. 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

nodeLynk 소개

데이터시트와 도면

소프트웨어와 코드

8종

기압·고도계 모델

0.5 ms

MS5805·MS5611 최소 변환 시간

0.01 m

HP206C 고도 분해능

10 MHz

HP206C·HP203B I2C 최대 속도

특징

모델별 강점으로
나뉘는 8종

핵심 특징	현장에서 달라지는 점
24비트 ADC	BMP280을 제외한 7종이 24비트로 압력과 온도를 읽어 고도 변화를 세밀하게 구분합니다.
최소 0.5 ms 변환	MS5805·MS5611은 빠른 변환으로 바리오미터처럼 고도 변화가 빠른 장치에 맞습니다.
고도 분해능 0.01 m	HP206C는 센티미터 단위 이하의 고도 변화까지 구분합니다.
I2C 최대 10 MHz	HP206C·HP203B는 고속 통신으로 호스트의 읽기 시간을 줄입니다.
O링 밀봉	MS5805는 2.5 × 1 mm O링 씰링을 갖춰 방수 하우징에 밀봉해 장착할 수 있습니다.
0.01 hPa 기압 분해능	BMP280은 층 이동 같은 상대 고도 변화를 기압으로 포착합니다.

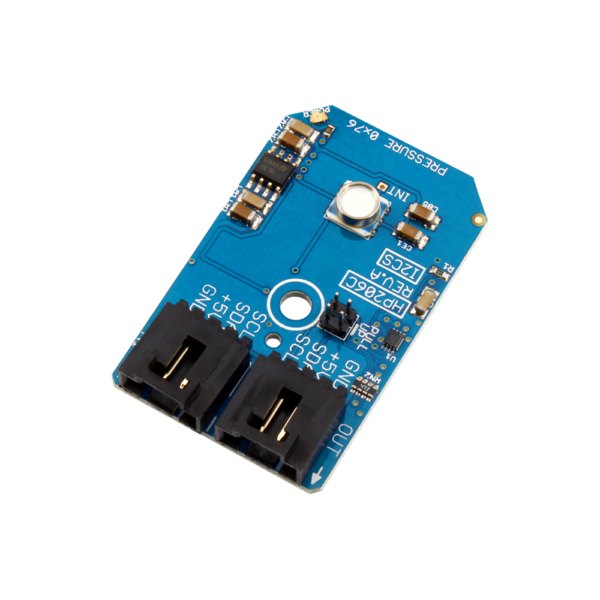

기압 센서 소자와 I2C 커넥터가 보이는 미니 모듈

주소 점검

I2C 주소 그룹과
충돌 회피

0x76 4종, 0x77 3종, 0x60 1종

시작 주소는 0x76이 MS5805·MS5637·HP206C·BMP280, 0x77이 MS5611·MPL3115A2·HP203B, 0x60이 MPL115A2입니다. 같은 주소의 모듈은 한 버스에 함께 연결할 수 없으므로 두 종류를 병용할 때는 서로 다른 주소 그룹에서 고르세요.

MPL3115A2는 0.05 kPa의 변화를 고도 0.3 m로 읽고 이벤트 설정과 최대 12일의 데이터 로깅을 지원합니다. BMP280은 상대 정확도 ±0.12 hPa(약 ±1 m)이며 표준 모드에서 초당 최대 128 샘플을 출력합니다.

사양

8종 모델 비교와
공통 사양

모델	부품	압력 범위	분해능·특징	I2C 시작 주소
PR6-44	MS5805-02BA01	300~1200 mbar	고분해능 (20 cm), 변환 시간 최소 0.5 ms, 2.5 × 1 mm O링 밀봉	0x76
PR6-37	MS5637-02BA03	1~200 kPa	고분해능 (13 cm), 24비트 ΔΣ ADC	0x76
PR6-36	MS5611-01BA01	1~120 kPa	고분해능 (10 cm), 변환 시간 최소 0.5 ms, 바리오미터	0x77
PR6-34	MPL3115A2	50~110 kPa	0.05 kPa 변화 = 고도 0.3 m, 이벤트 설정, 데이터 최대 12일 로깅	0x77
PR6-33	MPL115A2	50~115 kPa	내부 완전 보상, 이벤트 설정, 데이터 최대 12일 로깅	0x60
PR6-32	HP206C	30~120 kPa	고도 분해능 0.01 m, 인터럽트, I2C 최대 10 MHz	0x76
PR6-31	HP203B	30~120 kPa	고도 분해능 0.1 m, 인터럽트, I2C 최대 10 MHz	0x77
PR6-30	BMP280	300~1100 hPa	분해능 0.01 hPa, 상대 정확도 ±0.12 hPa(약 ±1 m), 최대 128 샘플/초(표준 모드)	0x76

시리즈 공통 사양

항목	사양
출력	압력·온도 (24비트 ADC는 BMP280 제외)
동작 전원	5 VDC
연결	4핀 I2C 미니 모듈 커넥터
구성품	센서 모듈 (모델별 1종), 4선 I2C 케이블 1개
호스트 연결	호스트용 NCD I2C 쉴드 또는 어댑터 별매

활용 분야

기압과 고도를
읽는 장치

모바일 고도계와 자전거 컴퓨터 — 이동 중 고도 변화를 기록합니다.
바리오미터 — 상승·하강 속도를 빠른 변환으로 계산합니다.
HVAC 환경 측정 — 실내 기압 변화를 공조 상태 점검에 반영합니다.
층 감지 — 층간 기압차로 상대 고도 변화를 판정합니다.

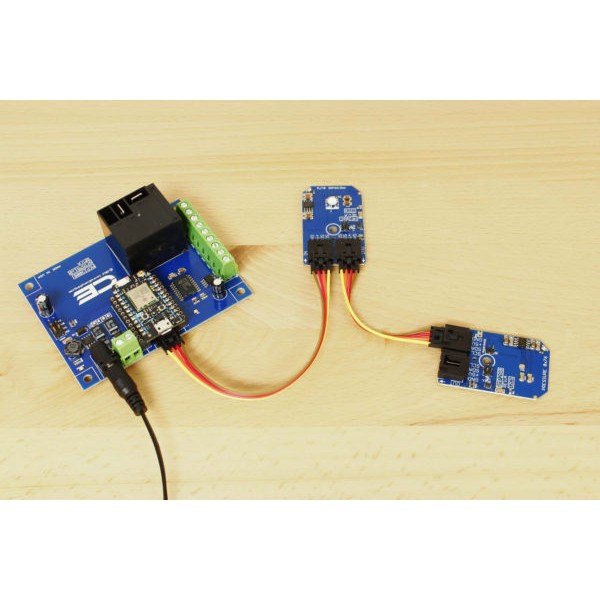

컨트롤러에 센서 모듈 두 개를 케이블로 이어 놓은 모습

선택 가이드

용도에 맞는
기압·고도 모듈

이럴 때 (현장 조건)	권장 모델	선택 이유
층 감지 같은 상대 고도 변화를 볼 때	BMP280	0.01 hPa 분해능과 상대 정확도 ±0.12 hPa를 갖춥니다.
고도 분해능이 중요할 때	HP206C	고도 분해능 0.01 m로 가장 세밀합니다.
모바일 고도계나 바리오미터에 쓸 때	MS5805, MS5611	최소 0.5 ms 변환으로 빠르게 응답합니다.
HVAC 기압을 측정할 때	MPL115A2, MPL3115A2	이벤트 설정과 최대 12일 로깅을 지원합니다.

구성·옵션

구성품과
호스트 연결

구성품 — 센서 모듈(8종 중 선택)과 4선 I2C 케이블 1개.
별매 — 호스트용 NCD I2C 쉴드 또는 어댑터.
품번 — PR6-44, PR6-37, PR6-36, PR6-34, PR6-33, PR6-32, PR6-31, PR6-30.

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

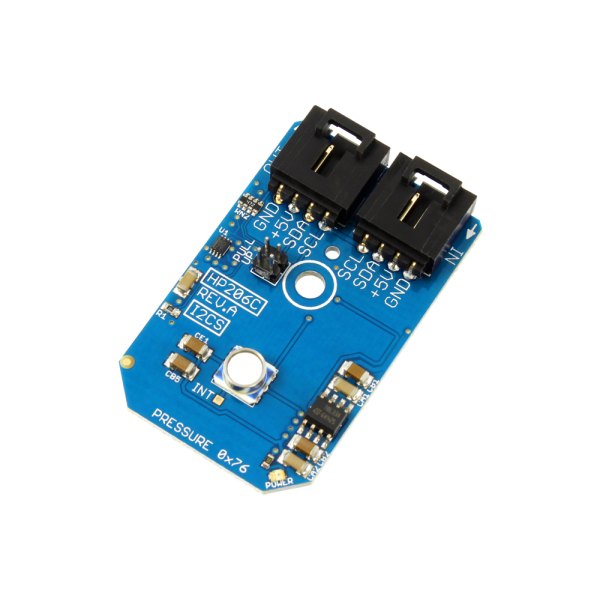

기압 센서 소자와 커넥터가 보이는 미니 모듈 모습

기압·고도 모듈과 함께 보는
I2C 센서

MS5805, HP206C 등 8종 중 고도 분해능이 가장 좋은 모델은 무엇입니까?
HP206C이며 고도 분해능은 0.01 m입니다. 인터럽트와 I2C 최대 10 MHz도 함께 지원합니다.
BMP280은 상대 고도 변화에 맞는 모델입니까?
네, 맞습니다. BMP280의 상대 정확도는 ±0.12 hPa이며 고도 차이로 약 ±1 m에 해당합니다.
I2C 주소는 모델마다 다릅니까?
네, 0x76·0x77·0x60으로 나뉩니다. 같은 버스에 두 종류를 연결할 때는 서로 다른 주소 그룹에서 선택하세요.
호스트 보드는 무엇이 필요합니까?
Arduino, Raspberry Pi 같은 호스트에 맞는 NCD I2C 쉴드가 필요합니다. 모듈은 5 VDC로 동작합니다.
