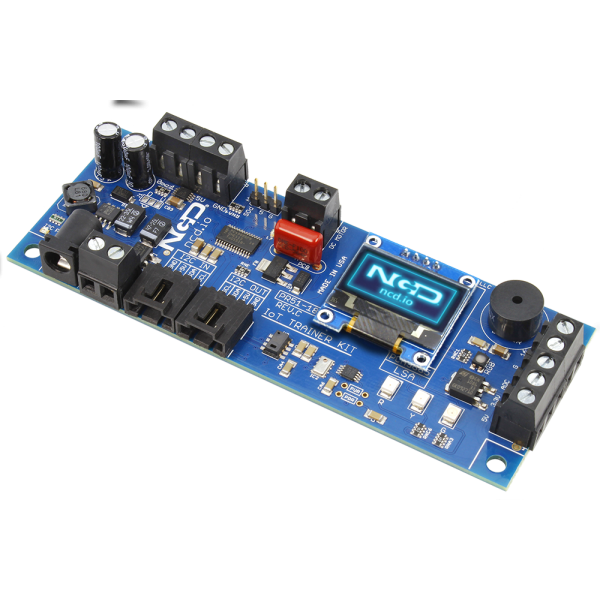

NCD PR51-18 IoT 교육 컨트롤러 광음 센서 동작

NCD PR51-18 IoT 교육 컨트롤러 광음 센서 동작

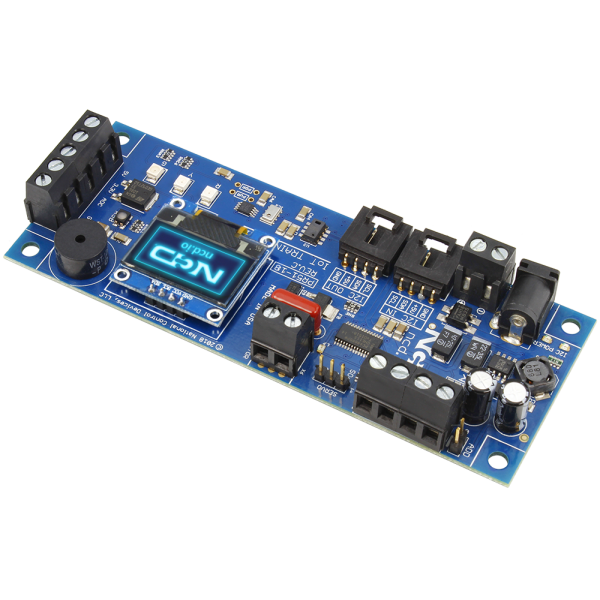

MODEL
PR51-18
브랜드
NCD
제품문의 구매하기

센서 읽기부터 모터 제어까지
배우는 IoT 교육용 컨트롤러

NCD PR51-18 IoT 교육용 컨트롤러

견적 받기

NCD 국내 정식 공급 파트너

NCD PR51-18은 온습도 센서, 기압 센서, PWM 컨트롤러, GPIO와 ADC, I2C OLED를 한 보드에 올린 크로스 플랫폼 IoT 교육용 컨트롤러(IoT Training Controller)입니다. I2C를 지원하는 마이크로프로세서라면 어느 것에 연결해도 센서 읽기부터 모터·LED 제어까지 실습할 수 있습니다.

PCA9685 PWM 컨트롤러가 부저와 RGB LED, 신호등 LED, 외장 DC 모터 속도와 서보 위치를 제어하고, 온보드 전원 레귤레이션이 보드 전체의 전원을 안정화합니다. 외부 12 V 전원만 별도로 준비하면 되는 이 보드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

튜토리얼과 동영상

2종

온습도 · 기압 센서

RGB

온보드 RGB LED

I2C OLED

온보드 디스플레이

12 V

외부 전원(별도 준비)

특징

실습에 필요한 입출력을
한 보드에 집약

핵심 특징현장에서 달라지는 점
온습도·기압 센서 내장HCPA-5V-U3와 MPL115A2가 보드에 올라 있어 센서 모듈을 따로 연결하지 않고도 환경 값을 읽는 실습을 시작할 수 있습니다.
PCA9685 PWM 제어부저, RGB LED, 신호등 LED를 PWM으로 제어하므로 출력 장치 동작을 같은 방식으로 학습합니다.
모터 속도와 서보 위치외장 DC 모터 속도와 서보 위치를 직접 조정하며 액추에이터 제어의 기본을 익힙니다.
GPIO와 ADCPCA9536 GPIO와 ADC121C021로 디지털 입출력과 아날로그 입력 실습까지 한 보드에서 마칠 수 있습니다.
I2C OLED 디스플레이측정값을 보드 화면에 직접 표시하므로 PC 없이도 결과를 확인할 수 있습니다.
나사 단자GPIO와 전원을 나사 단자로 연결해 납땜 없이 외부 회로를 확장할 수 있습니다.

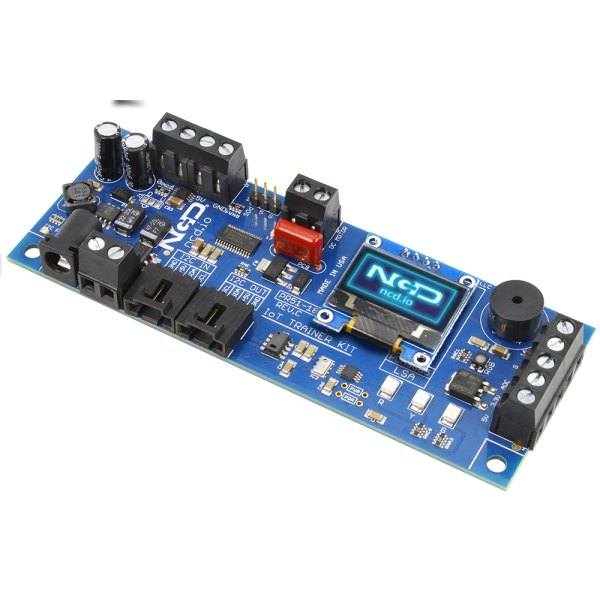

NCD PR51-18 - OLED 화면과 부저, 단자대가 실장된 교육용 보드 모습
OLED 화면과 부저, 단자대가 실장된 교육용 보드 모습

채널 배정

PWM 채널과
온보드 칩 구성

PCA9685의 PWM 채널은 0~2번이 서보·모터·부저, 3~5번이 신호등 LED, 6~8번이 RGB LED에 배정되고 15번은 나사 단자로 나옵니다. 실습 코드를 작성할 때 이 배정표를 기준으로 채널 번호를 정하면 배선을 바꾸지 않고 출력을 확장할 수 있습니다.

채널 배정에 맞춘 출력 배선

서보와 DC 모터는 PWM 채널 0~2에 연결하고 외부 12 V 전원을 공급합니다. 신호등 LED는 채널 3~5, RGB LED는 채널 6~8에 이미 연결되어 있어 코드에서 밝기만 조정하면 됩니다.

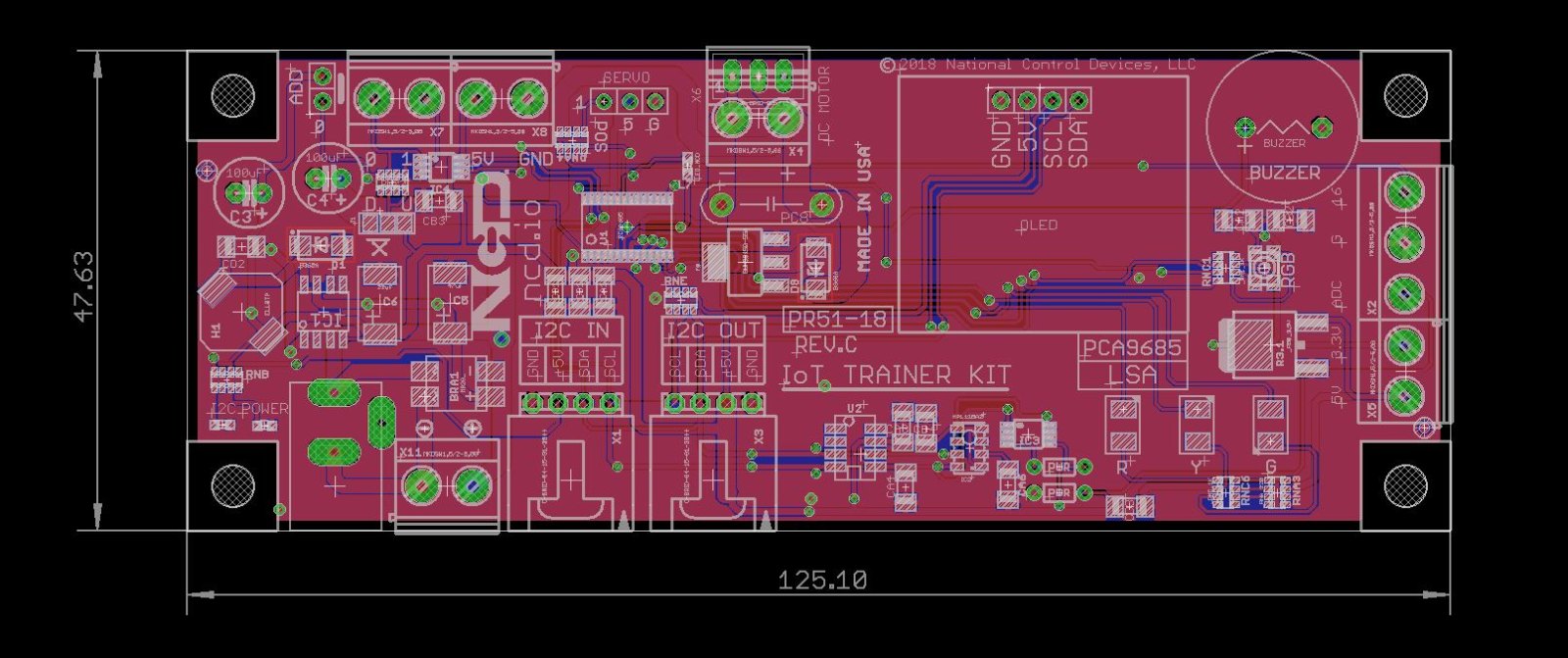

NCD PR51-18 - 회로 기판의 외형 치수 도면
회로 기판의 외형 치수 도면

연결 구성

I2C 연결과
전원 준비

I2C를 지원하는 마이크로프로세서라면 Arduino, Raspberry Pi, Particle 어느 쪽과도 연결할 수 있습니다. nodeLynk 4핀 I2C 입출력으로 연결하며 마스터 어댑터가 필요하고, PC와는 NCD USB to I2C 변환기로 접속합니다.

전원은 외부 12 V를 별도로 준비합니다. 온보드 전원 레귤레이션이 보드 안의 전압을 맞추지만 전원 어댑터는 제품에 포함되지 않습니다.

사양

온보드 칩과
전원 사양

항목사양
모델PR51-18 (IoT 교육용 컨트롤러, 빛 · 소리 센서 동작)
온습도 센서HCPA-5V-U3 온보드
기압 센서MPL115A2 온보드
PWM 컨트롤러PCA9685: 부저 · RGB LED · 적/황/녹 신호등 LED · 외장 DC 모터 속도 · 외장 서보 위치
GPIO 컨트롤러PCA9536
ADCADC121C021
표시I2C OLED 디스플레이
전원외부 12 V 별도(미포함), 온보드 전원 레귤레이션
PWM 채널 배정0~2 서보 · 모터 · 부저, 3~5 신호등 LED, 6~8 RGB LED, 15 나사 단자
I2C 연결nodeLynk 4핀 입출력, 마스터 어댑터 필요
PC 연결NCD USB to I2C 변환기
단자나사 단자(GPIO · 전원)

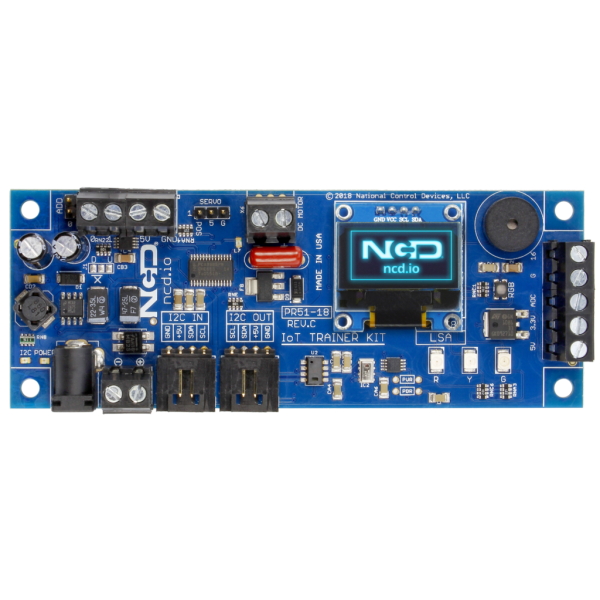

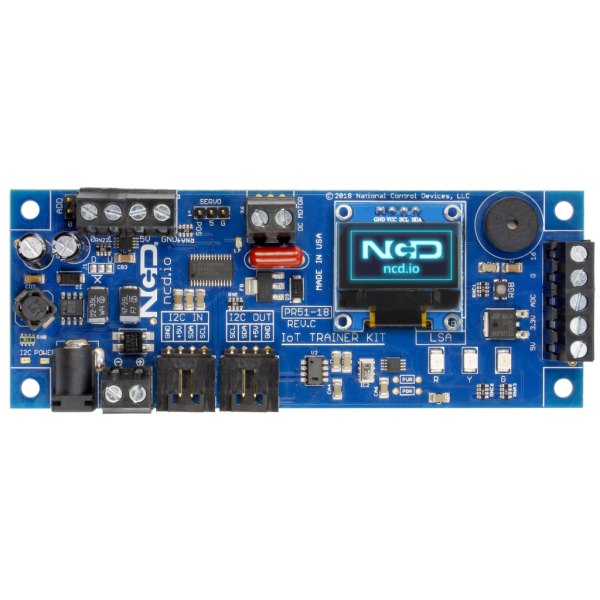

NCD PR51-18 - 위에서 내려다본 교육용 보드 전체 모습
위에서 내려다본 교육용 보드 전체 모습

활용 분야

교육과 시제품 검증
현장

  • 센서 실습 — 온습도와 기압 값을 읽어 OLED 화면에 표시합니다.
  • 모터 실습 — DC 모터 속도와 서보 위치를 바꿔 제어 특성을 확인합니다.
  • 신호 실습 — LED와 부저로 상태를 알리는 출력 제어를 구현합니다.
  • IoT 입문 — Arduino, Raspberry Pi에 연결해 데이터를 수집합니다.

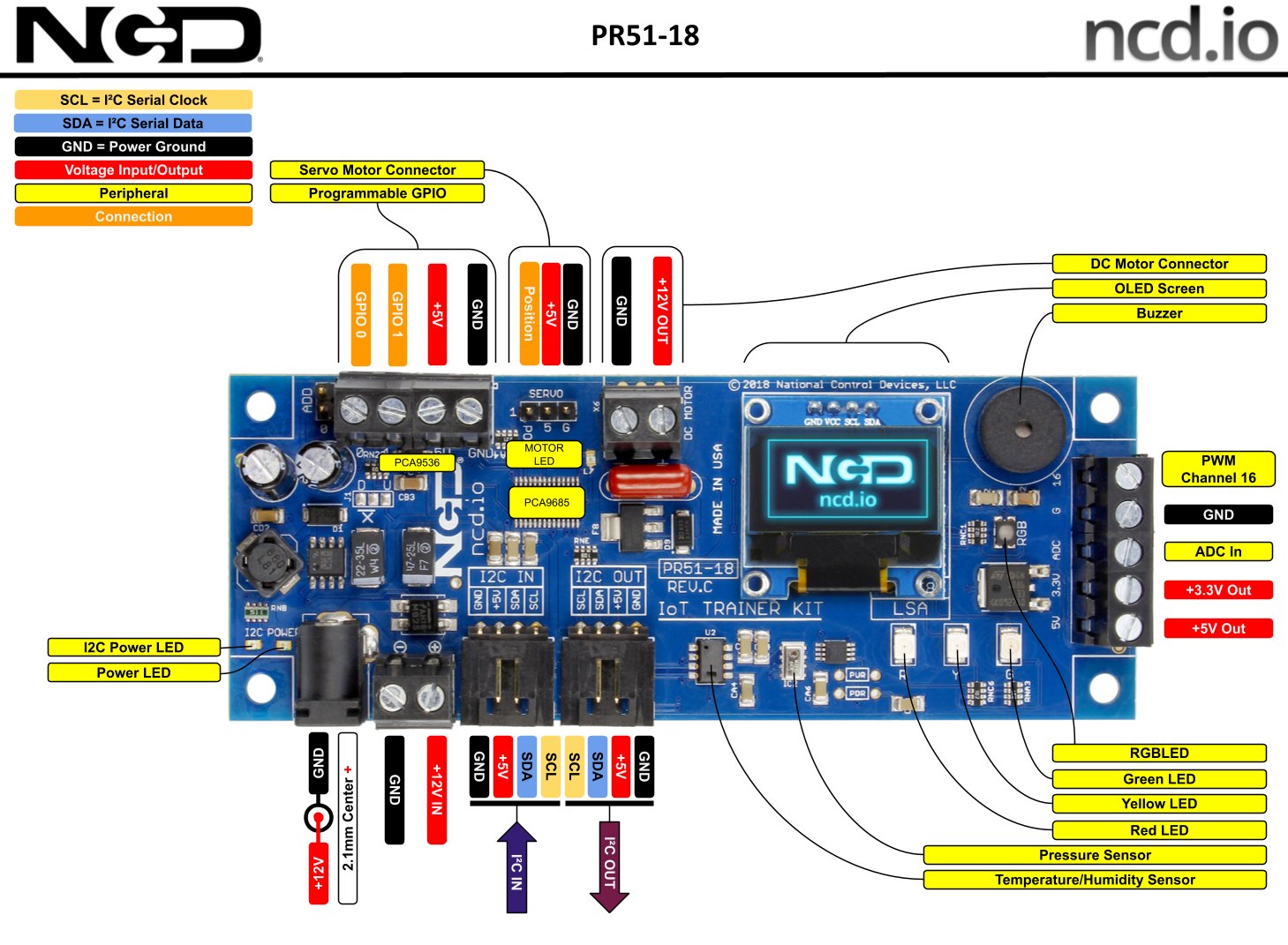

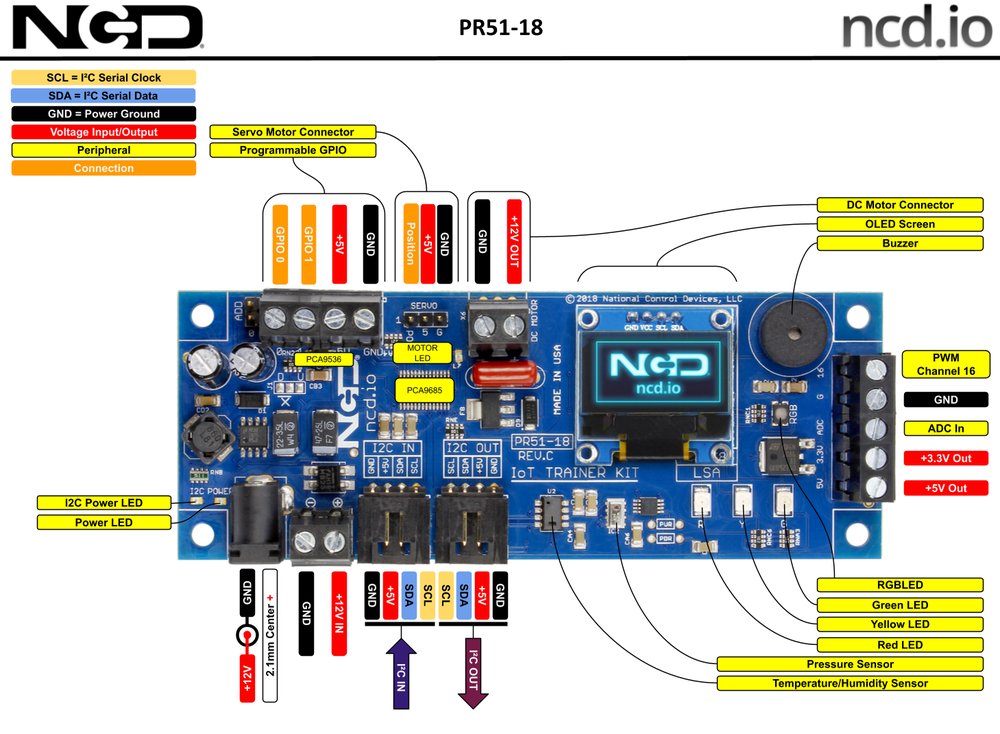

NCD PR51-18 - 교육용 컨트롤러 기판의 각 부품과 단자 위치 설명도
교육용 컨트롤러 기판의 각 부품과 단자 위치 설명도

구성·옵션

구성품과
별매 부품

항목내용
품번PR51-18
구성품IoT 교육용 컨트롤러 보드
별매외부 12 V 전원, NCD I2C 쉴드 또는 어댑터
PC 연결NCD USB to I2C 변환기

제품 상세 이미지

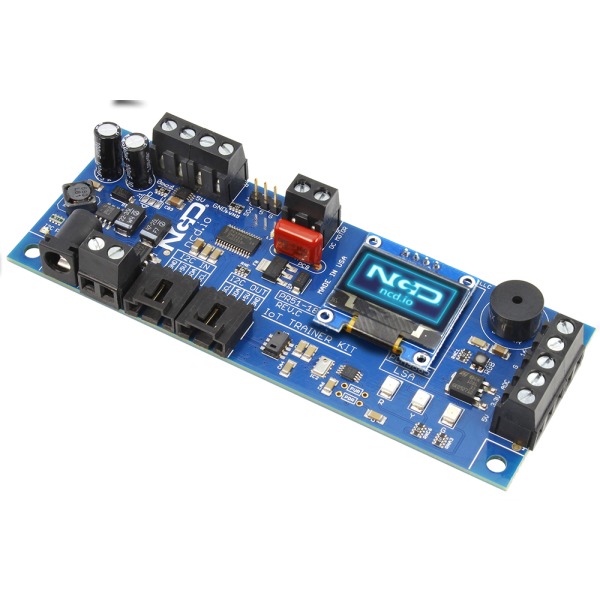

NCD PR51-18 상세 이미지 1

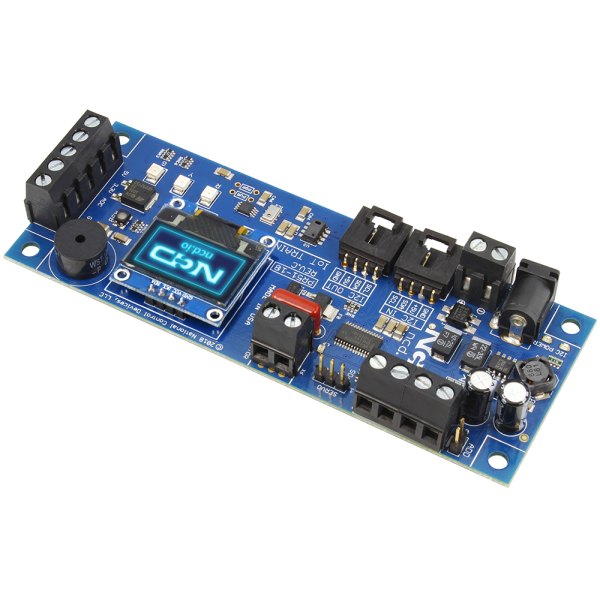

NCD PR51-18 - OLED 화면과 I2C 커넥터가 보이는 교육용 보드 모습
OLED 화면과 I2C 커넥터가 보이는 교육용 보드 모습
