CO2 농도를 디지털 값으로
읽는 이산화탄소 센서

NCD PR51-19 MG-811 CO2 가스 센서 I2C 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD PR51-19는 MG-811 센서 소자를 올린 CO2 가스 센서 I2C 모듈(이산화탄소 센서, CO2 Gas Sensor)입니다. 350~10,000 ppm 이산화탄소 농도를 온보드 증폭기와 12비트 ADC121C로 디지털 값으로 변환하며, 실내 공기질 기록과 환기 제어에 사용합니다.

센서 소자용 6 V와 아날로그 칩용 5 V를 온보드 이중 전원으로 따로 공급하므로 측정값이 안정됩니다. 주소 점퍼 2개로 I2C 포트 하나에 9대까지 연결해 여러 지점을 감시합니다. 100 kHz에서 3.4 MHz까지 통신을 지원하는 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

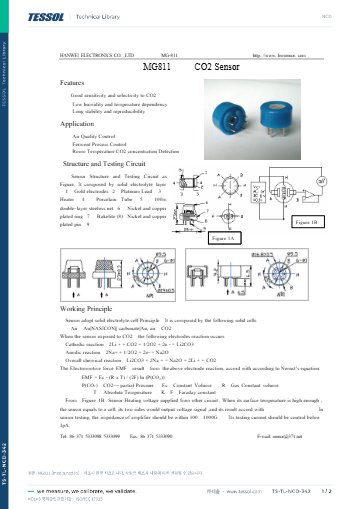

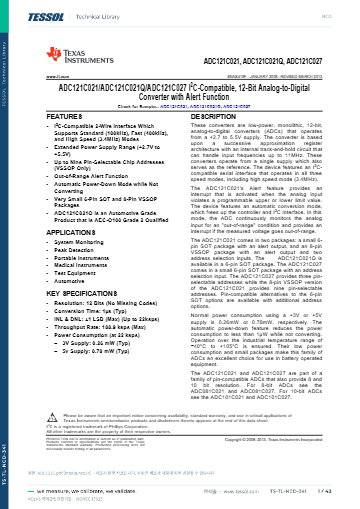

이 제품의 데이터시트, 연결 도면, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

데이터시트와 도면

소프트웨어와 코드

350 ~ 10,000 ppm

CO2 측정 범위

12비트

ADC121C 분해능

최대 9대

I2C 포트당 센서 수

139 mA

측정 시 소비 전류

특징

이중 전원과 증폭 회로를
갖춘 CO2 모듈

핵심 특징현장에서 달라지는 점
온보드 이중 전원센서 소자 6 V와 아날로그 칩 5 V를 따로 공급하므로 전원 변동이 측정값에 미치는 영향이 줄어듭니다.
신호 조정 증폭기센서 소자의 미세한 출력을 온보드 증폭기가 키워 ADC가 읽을 수 있는 레벨로 맞춥니다.
12비트 ADC121C증폭된 신호를 12비트 디지털 값으로 바꿔 호스트가 I2C로 바로 읽습니다.
주소 점퍼 2개점퍼 조합으로 주소를 나눠 포트 하나에 센서를 9대까지 연결하고 여러 지점을 한 버스에서 감시합니다.
100 kHz ~ 3.4 MHz 통신표준 속도부터 고속까지 지원하므로 호스트의 버스 속도에 맞춰 연결합니다.
CO와 알코올 영향 완화일산화탄소와 알코올의 영향이 적은 선택성으로 CO2 농도 변화 추적에 집중합니다.

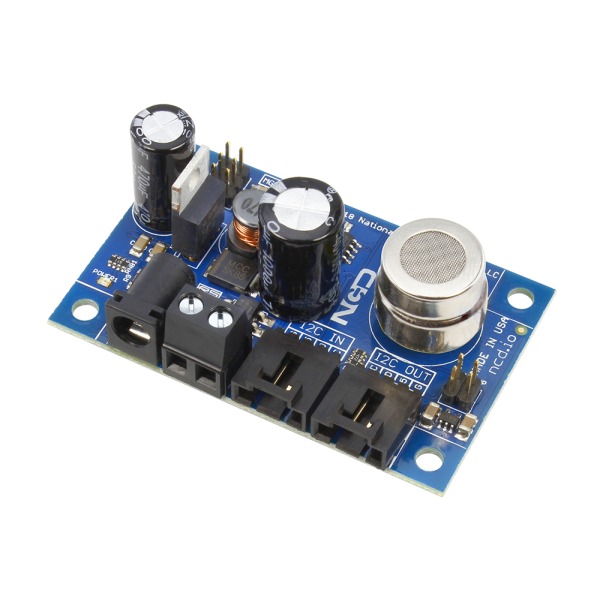

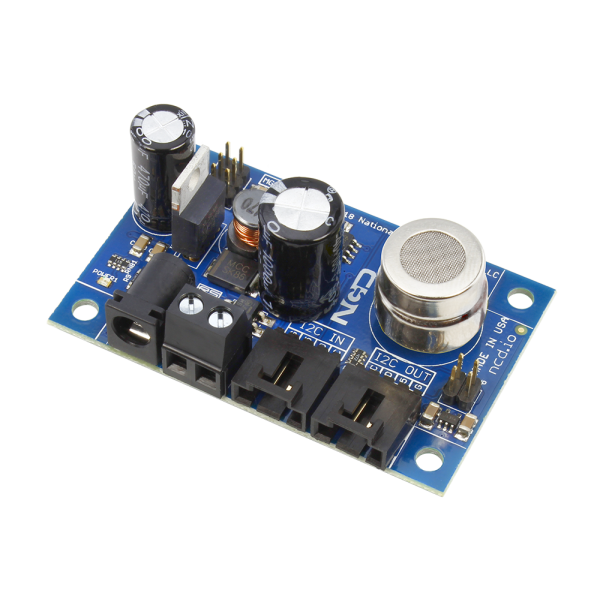

NCD PR51-19 - 가스 센서 소자와 I2C 커넥터가 실장된 기판 모습
가스 센서 소자와 I2C 커넥터가 실장된 기판 모습

운용 조건

예열과 전원 용량을
정하는 기준

측정에 가장 적합한 조건은 25 °C ±2 °C, 습도 65% ±5%입니다. 정확도를 높이려면 48시간 이상 예열을 권장하므로, 측정 시작 전에 전원을 미리 넣어 두는 운용 절차를 정하세요.

측정 중 소비 전류는 139 mA이고 센서당 150 mA 이상의 공급 전류를 권장합니다. 센서를 여러 대 연결할 때는 호스트 쉴드의 전원 용량이 센서 수 곱하기 150 mA를 넘는지 먼저 계산하세요.

포트 하나에 9대까지 확장

온보드 ADC121C는 주소 점퍼 2개로 I2C 주소를 나누는 플로팅 주소 방식을 지원해 포트 하나에 최대 9대의 가스 센서를 연결합니다. 교실과 사무실처럼 구역이 나뉜 공간의 CO2 농도를 한 호스트에서 비교하는 구성에 알맞습니다.

사양

CO2 농도 범위와
전체 사양

항목사양
NCD 모델PR51-19
센서 소자MG-811
측정 항목 / 범위이산화탄소(CO2) / 350 ~ 10,000 ppm
ADCADC121C, 12비트
신호 조정온보드 증폭기
권장 측정 조건25 °C ±2 °C, 습도 65% ±5%
전원센서 소자용 6 V와 아날로그 칩용 5 V 온보드 이중 전원, 입력 5 VDC
통신 속도100 kHz ~ 3.4 MHz
I2C 포트당 연결 수최대 9대 (주소 점퍼 2개)
예열 시간48시간 이상 권장
소비 전류139 mA (측정값)
권장 공급 전류센서당 150 mA 이상
선택성일산화탄소 · 알코올 영향 적음
커넥터 / 케이블nodeLynk 4핀 I2C 커넥터 / 3인치(76 mm) 4선 I2C 케이블 포함
호환 호스트(NCD I2C 쉴드 · 어댑터 별매)Arduino Micro · Nano · Uno · Due, Banana Pi, BeagleBone, Bluz(전원 포함형), C.H.I.P., NodeMCU ESP8266, Adafruit Huzzah ESP8266, Particle Photon · Electron, Onion Omega, PyCom WiPy · WiPy2 · LoPy, Raspberry Pi 1 · 2/3 · Zero(I2C 인터페이스 어댑터), USB to I2C 변환기, BridgeX5 시리즈 컨트롤러

활용 분야

CO2 농도를 기록하는
공간

  • 실내 공기질 — 사무실이나 교실의 CO2 농도 변화를 기록합니다.
  • 환기 관리 — 농도가 오를 때 환기 장치를 가동하는 제어 신호로 사용합니다.
  • 농도 모니터링 — 장비실이나 창고의 농도를 추적합니다.
  • IoT 연동 — 마이크로컨트롤러로 값을 모아 서버로 전송합니다.

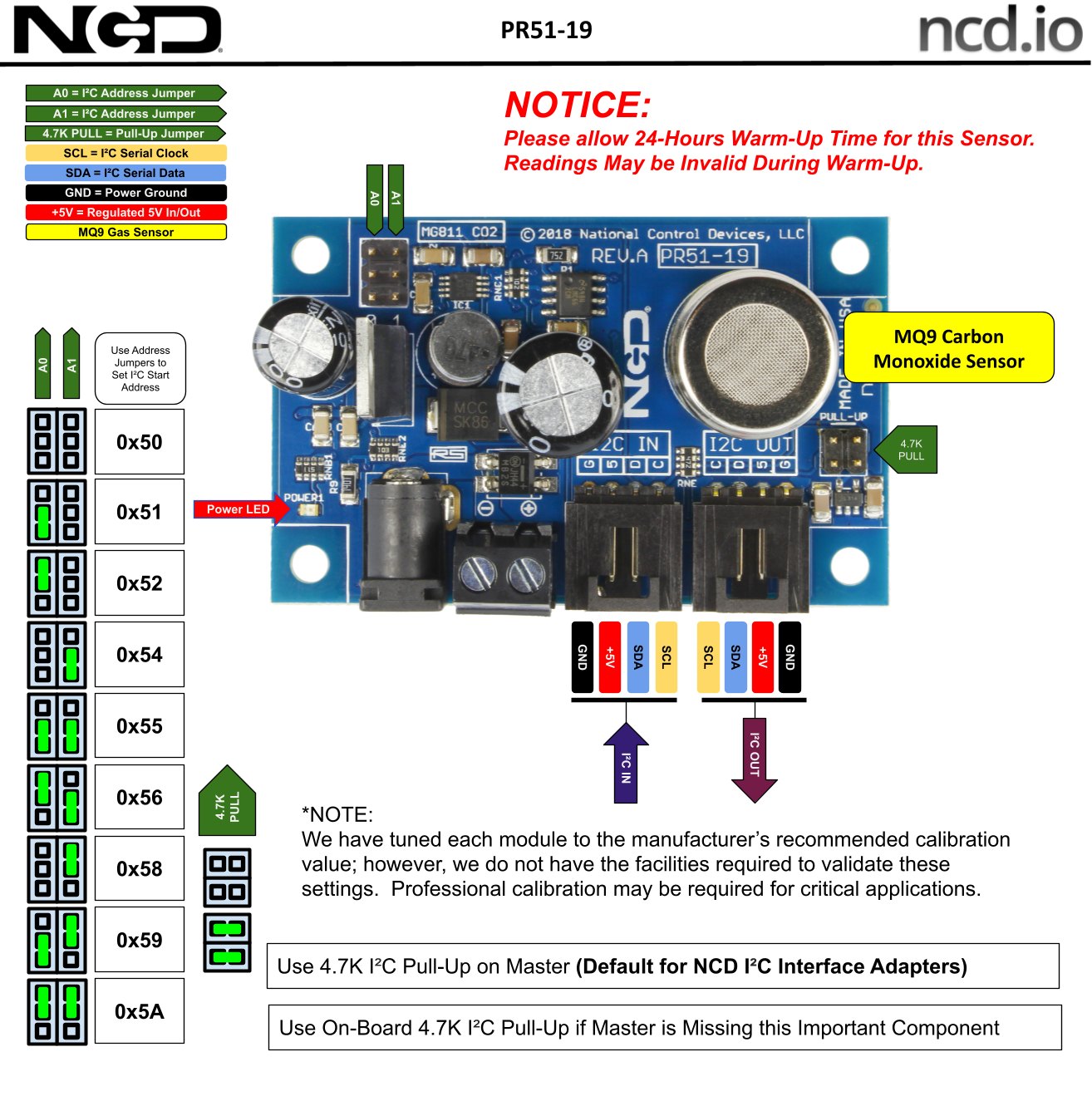

NCD PR51-19 - 가스 센서 기판의 I2C 주소 점퍼와 단자 위치 설명도
가스 센서 기판의 I2C 주소 점퍼와 단자 위치 설명도

구성·옵션

PR51-19 구성품과
별매 부품

항목내용
품번PR51-19
구성품MG-811 CO2 가스 센서 I2C 미니 모듈, 3인치(76 mm) 4선 I2C 케이블
별매NCD I2C 쉴드 또는 어댑터
전원 권장센서당 150 mA 이상

제품 상세 이미지

NCD PR51-19 상세 이미지 1

관련 제품

함께 보는
