수심을 0.2 mbar 단위로
읽는 젤 충전 압력 센서

NCD PR6-46 MS5837-30BA01 젤 충전 압력 센서 I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD PR6-46은 MS5837-30BA01 센서로 0~30000 mbar를 0.2 mbar 분해능으로 측정하는 젤 충전 압력 센서 I2C 미니 모듈(수심 센서)입니다. 24비트 ΔΣ ADC가 압력과 온도를 디지털 값으로 출력하며, 수심 측정 시스템과 실외 장치에 사용합니다.

센서 칩이 젤로 채워져 있어 실외 장치에 맞게 밀봉할 수 있습니다. 최소 0.5 ms 변환에 내부 오실레이터를 갖춰 외부 부품이 필요 없으며, 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

nodeLynk 소개

데이터시트와 도면

소프트웨어와 코드

30000 mbar

압력 측정 상한(30 bar)

0.2 mbar

압력 분해능

2 mm

수심 분해능

젤 충전

밀봉 설치 가능한 센서

특징

수심 측정에 맞춘
센서 구조

핵심 특징	현장에서 달라지는 점
젤 충전 센서	실외 장치용으로 밀봉해 설치하므로 습기와 먼지가 많은 환경에서 센서 보호가 쉽습니다.
0.2 mbar 분해능	미세한 압력 변화를 구분해 수위 변동을 mm 단위로 추적합니다.
24비트 ΔΣ ADC	압력과 온도를 디지털 값으로 바로 출력하므로 별도 아날로그 회로가 필요 없습니다.
최소 0.5 ms 변환	변환 시간이 짧아 수위 변화를 촘촘하게 샘플링합니다.
내부 오실레이터	외부 부품 없이 동작해 기판 설계가 단순합니다.
간단한 통신	내부 레지스터를 따로 설정하지 않아도 되어 호스트 코드가 짧아집니다.

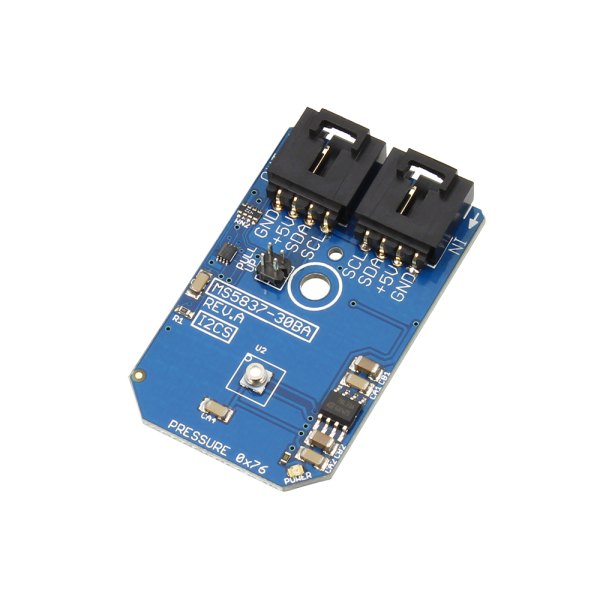

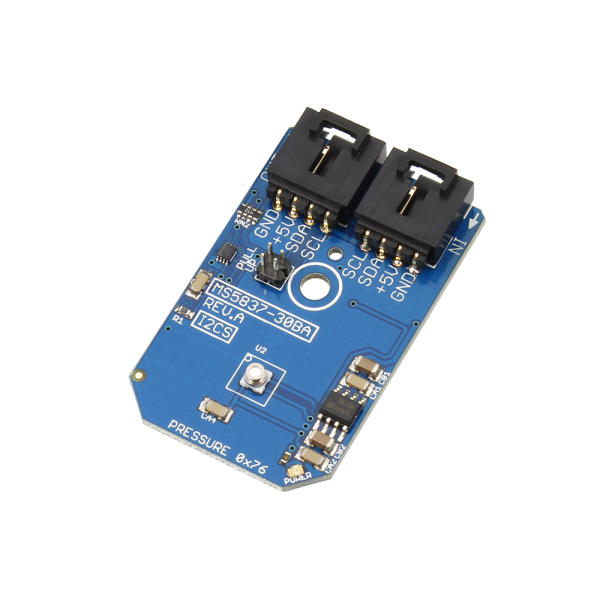

압력 센서 칩과 커넥터 두 개가 실장된 하늘색 기판

수심 환산

압력 분해능과
수심 분해능의 관계

0.2 mbar는 수심 2 mm에 해당

물 1 mbar는 약 10.2 mm의 수심에 해당하므로 0.2 mbar 분해능은 수심 약 2 mm와 대응합니다. 0~30000 mbar 범위는 최대 30 bar이며, 수심을 계산할 때는 수면의 대기압 값을 기준으로 따로 읽어 차감하는 방식을 권장합니다. 방수 등급 등 상세 조건은 문의해 주시면 안내해 드립니다. 밀봉 구조는 설치 환경에 맞춰 설계하세요.

MS5837은 I2C 시작 주소가 0x76입니다. 같은 버스에 0x76을 사용하는 다른 모듈이 있으면 주소를 분리해 연결하세요.

사양

젤 충전 압력 센서
PR6-46 상세 사양

항목	사양
NCD 모델	PR6-46
센서	MS5837-30BA01 (젤 충전 압력 센서)
I2C 시작 주소	0x76
압력 범위	0~30000 mbar (30 bar), 야외 장치용으로 밀봉 가능
압력 분해능	0.2 mbar
수심 분해능	2 mm
ADC	24비트 ΔΣ
변환 시간	최소 0.5 ms
구성	외부 부품 불필요 (내부 오실레이터)
동작 전원	5 VDC
연결	4핀 I2C 미니 모듈 커넥터
구성품	센서 모듈, 4선 I2C 케이블 1개

활용 분야

수심과 압력을
읽는 현장

수심 측정 시스템 — 저수조·우물·수로의 수위를 mm 단위로 기록합니다.
실외 장치 압력 모니터링 — 밀봉 구조로 야외 설치 장치의 압력을 감시합니다.
고분해능 압력 측정 — 작은 압력 차이가 중요한 시험 장비에 적용합니다.

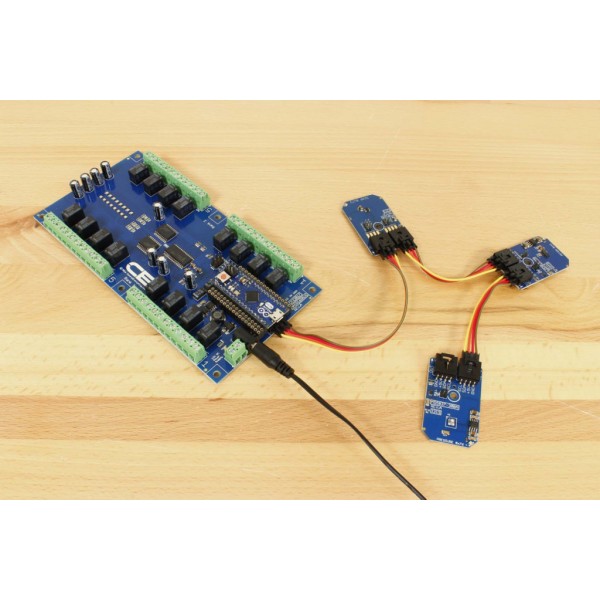

컨트롤러 보드에 센서 모듈 세 개를 케이블로 연결한 모습

선택 가이드

측정 범위와
항목별 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
30 bar까지 수심·압력을 읽을 때	PR6-46	젤 충전 센서로 0.2 mbar 분해능을 얻습니다.
압력·습도·온도를 함께 읽을 때	PR6-47	MS8607 한 칩에서 세 값을 출력합니다.
압력 범위를 5단계로 고를 때	MS5803 시리즈	1~130 kPa부터 1~3000 kPa까지 선택합니다.

구성·옵션

PR6-46 구성품과
호스트 연결

구성품 — PR6-46 센서 모듈과 4선 I2C 케이블 1개.
별매 — 호스트용 NCD I2C 쉴드 또는 어댑터.
품번 — PR6-46.

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

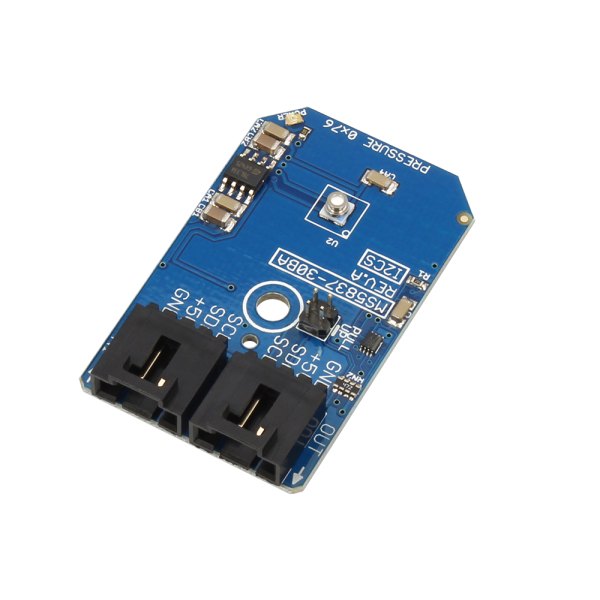

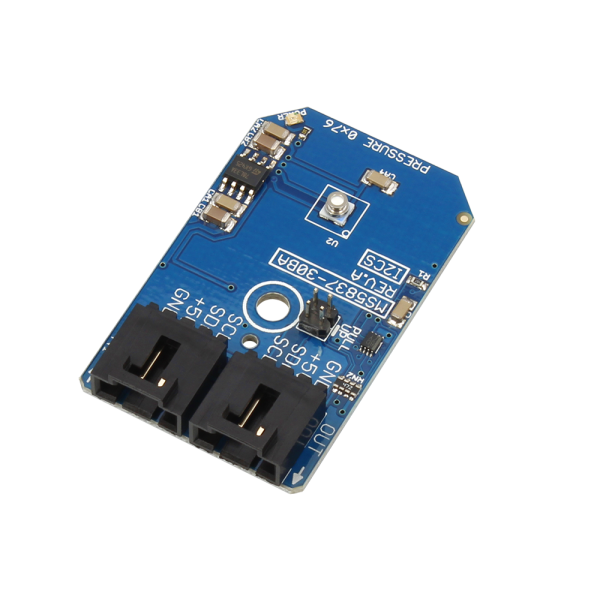

기판 뒷면의 커넥터와 압력 센서 칩이 보이는 모습

PR6-46과 함께 보는
압력 센서

PR6-46은 수심을 얼마나 정밀하게 읽습니까?
수심 분해능은 2 mm입니다. 압력 분해능 0.2 mbar와 대응하는 값입니다.
PR6-46을 옥외에서 사용할 수 있습니까?
네, 젤 충전 구조라 실외 장치용으로 밀봉할 수 있습니다. 방수 등급 등 상세 조건은 문의해 주시면 안내해 드리며, 하우징은 설치 환경에 맞춰 설계하세요.
PR6-46으로 측정할 수 있는 최대 압력은 얼마입니까?
0~30000 mbar, 즉 30 bar까지입니다.
PR6-46에는 어떤 호스트 보드가 필요합니까?
사용하는 호스트에 맞는 NCD I2C 쉴드 또는 어댑터가 필요하며 I2C 시작 주소는 0x76입니다.
