±1000 mbar⁣ 최대 범위 양방향

NCD PR6-25 AMS5915-1000-D-B 양방향 차압 압력 센서⁣ 품번 : PR6-25⁣ 센서 칩 : AMS5915-1000-D-B⁣ 출력 : 디지털 I2C (압력·온도)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR6-25는 -1000 ~ +1000 mbar(-14.50 ~ +14.50 PSI) 측정 범위를 갖춘 양방향 차압 센서 I2C 미니 모듈(Bidirectional Differential Pressure Sensor)입니다. 센서 칩은 AMS5915-1000-D-B이며 AMS5915 양방향 모델 가운데 범위가 가장 넓습니다. (주)테솔이 국내에 공식 공급합니다.

25 °C 정확도는 ±0.5 %FSO이고 파열 압력은 5 bar(72 psi)입니다. 압력이 없을 때 디지털 출력은 8192입니다.

±1000

mbar 양방향 차압

±14.50

PSI

±0.5 %FSO

25 °C 정확도

I2C

압력·온도 디지털 출력

제품 자료

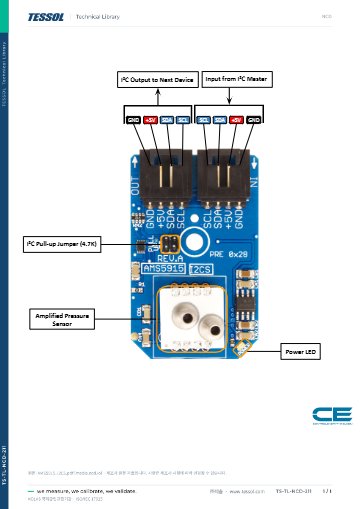

연결 도면과⁣ 샘플 코드

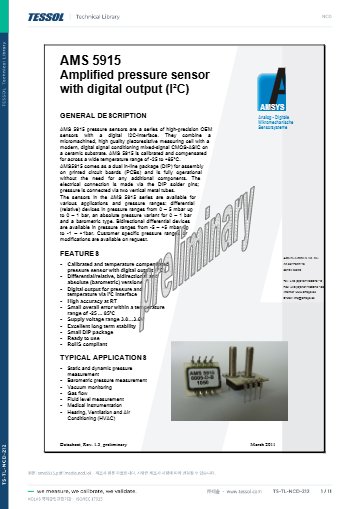

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

13종 범위

±5 mbar부터 1000 mbar

정적 · 동적

정압과 동압 모두 측정

온도 보상

-25 ~ +85 °C

I2C 출력

4핀 미니 모듈 커넥터

포트 매체

PR6-25 포트별⁣ 연결 매체

PR6-25의 포트 1은 깨끗하고 건조한 가스 전용이며 산성·알칼리성 액체가 닿으면 센서가 손상됩니다. 포트 2에는 실리콘·파이렉스·RTV 실리콘 고무를 부식시키지 않는 유체와 가스를 연결할 수 있습니다.

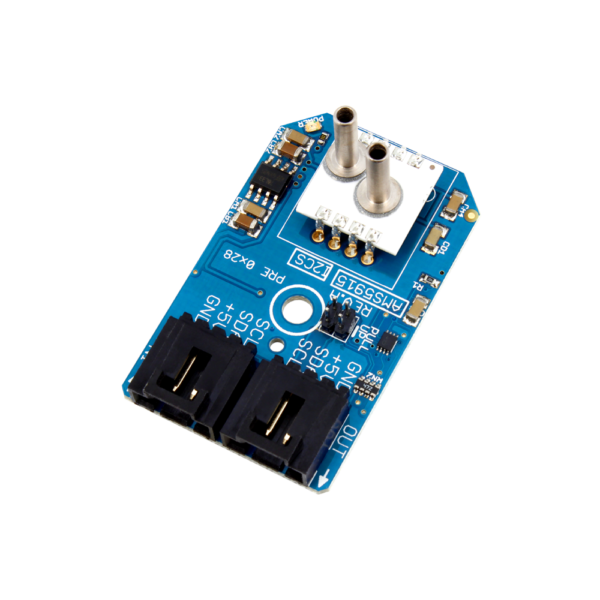

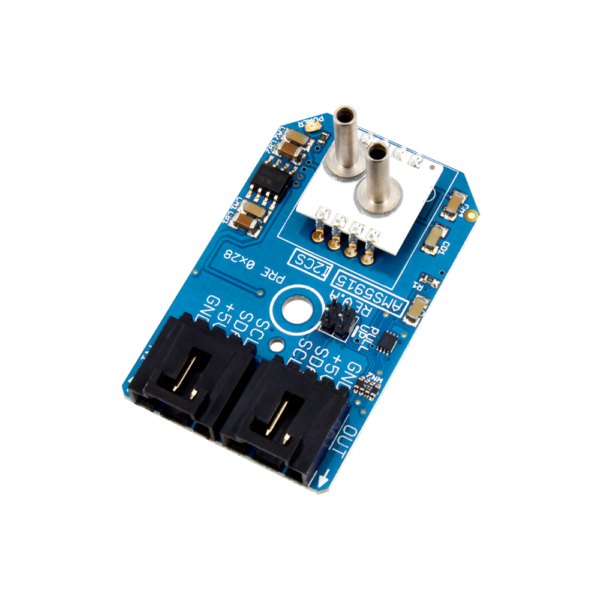

NCD PR6-25 - 압력 포트 노즐과 I2C 커넥터가 보이는 압력 센서 모듈
압력 포트 노즐과 I2C 커넥터가 보이는 압력 센서 모듈

압력 포트

PR6-25의 압력 연결부⁣ 금속 튜브

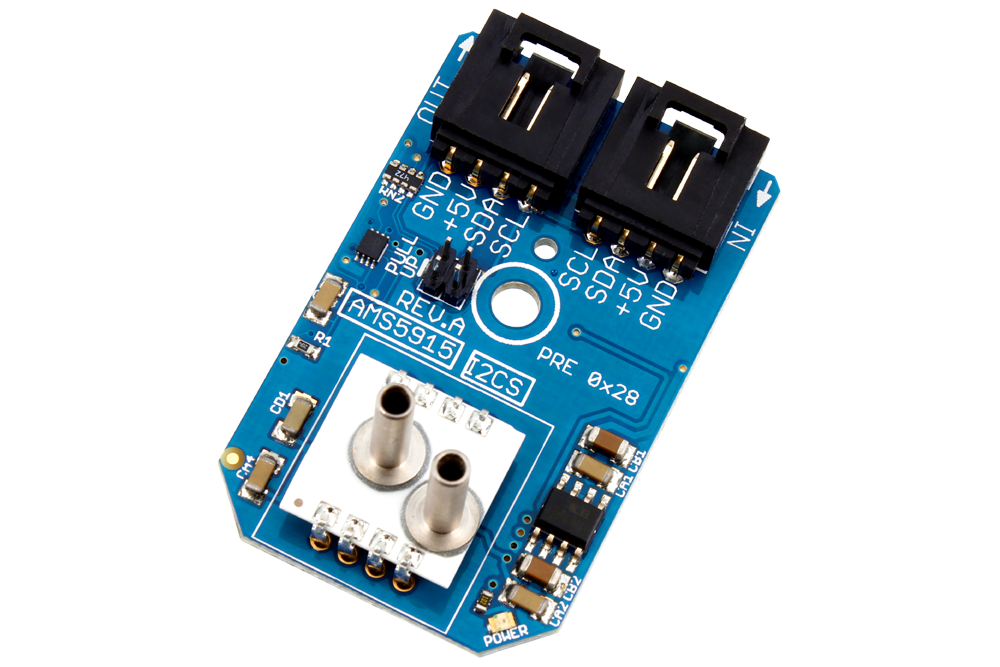

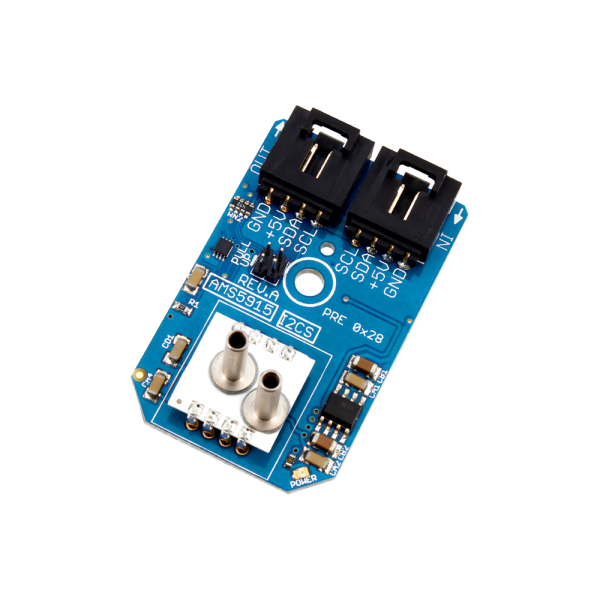

NCD PR6-25 AMS5915-1000-DB 증폭 압력 센서 -1000 ~ +1000 mbar -14.50 ~ +14.50 PSI I2C 미니 모듈 제품 사진

PR6-25 튜브 배치와 매체

PR6-25의 압력 연결부는 수직 금속 튜브 2개입니다. 포트 1에 산성·알칼리성 액체가 닿으면 센서가 손상되므로 건조한 가스 라인에 연결하세요.

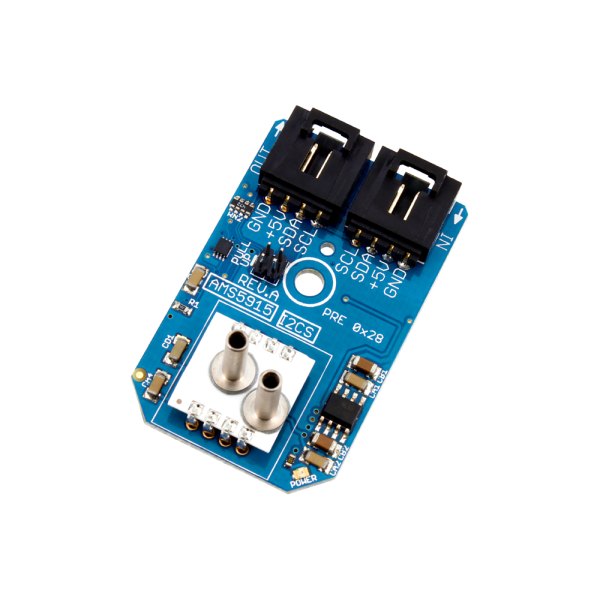

NCD PR6-25 - 커넥터가 위쪽에 있는 압력 센서 미니 모듈 모습
커넥터가 위쪽에 있는 압력 센서 미니 모듈 모습

사양

PR6-25 사양과⁣ -14.50 ~ +14.50 PSI 표기

항목사양
품번PR6-25
센서 칩AMS5915-1000-D-B
압력 범위-1000 ~ +1000 mbar (-14.50 ~ +14.50 PSI)
측정 방식양방향 차압
출력디지털 I2C (압력·온도)
출력 값1638 ~ 14745 (영점 8192)
전원5 VDC
풀업 저항4.7K 점퍼
I2C 주소0x28 (공장 설정)
정확도 (25 °C)±0.5 %FSO (표준 등급)
파열 압력5 bar(72 psi)
보정 온도-25 ~ +85 °C
전체 오차±1.0 %FSO (-25 ~ +85 °C)
장기 안정성<0.5 %FSO/년
압력 연결금속 튜브 2개
포트 1건조 가스 전용
포트 2비부식성 유체·가스
포함 품목I2C 케이블
별매I2C 쉴드·어댑터

활용 분야

PR6-25가 들어가는⁣ 유체 레벨·HVAC 설비

  • 유체 레벨 — 비부식성 유체의 레벨 측정
  • HVAC — 덕트와 공조기의 압력 감시
  • 의료 기기 — 장비 내부 압력 측정

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR6-25와⁣ 같은 계열 모델

  • PR6-11 — AMS5915-0010-D, 0 ~ 10 mbar(0 ~ 0.145 PSI) 한 방향 차압
  • PR6-15 — AMS5915-0050-D, 0 ~ 50 mbar(0 ~ 0.725 PSI) 한 방향 차압
  • PR6-16 — AMS5915-0100-D, 0 ~ 100 mbar(0 ~ 1.450 PSI) 한 방향 차압
  • PR6-20 — AMS5915-0200-D, 0 ~ 200 mbar(0 ~ 2.901 PSI) 한 방향 차압
  • PR6-21 — AMS5915-0350-D, 0 ~ 350 mbar(0 ~ 5.076 PSI) 한 방향 차압
  • PR6-12 — AMS5915-0005-D-B, -5 ~ +5 mbar(-0.0725 ~ +0.0725 PSI) 양방향 차압
  • PR6-13 — AMS5915-0010-D-B, -10 ~ +10 mbar(-0.145 ~ +0.145 PSI) 양방향 차압
  • PR6-18 — AMS5915-0050-D-B, -50 ~ +50 mbar(-0.725 ~ +0.725 PSI) 양방향 차압
  • PR6-19 — AMS5915-0100-D-B, -100 ~ +100 mbar(-1.450 ~ +1.450 PSI) 양방향 차압
  • PR6-23 — AMS5915-0200-D-B, -200 ~ +200 mbar(-2.901 ~ +2.901 PSI) 양방향 차압
  • PR6-24 — AMS5915-0350-D-B, -350 ~ +350 mbar(-5.076 ~ +5.076 PSI) 양방향 차압
  • PR6-26 — AMS5915-1000-A, 0 ~ 1000 mbar(0 ~ 14.5 PSI) 절대압

관련 제품

PR6-25 다음으로 보는⁣ 압력 센서 계열
