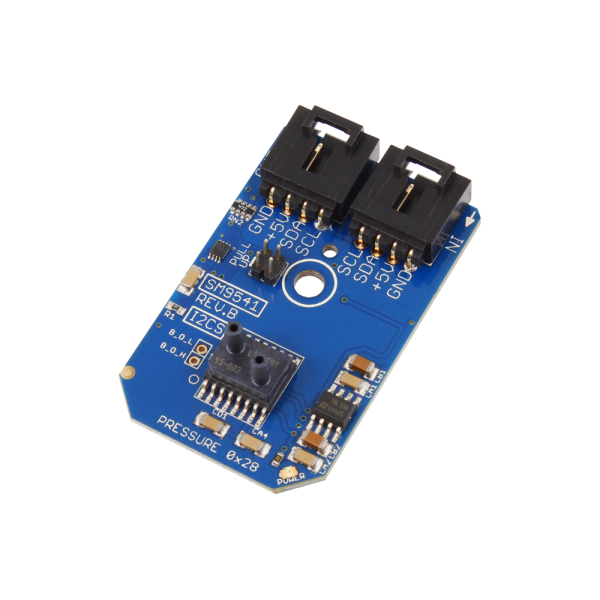

NCD PR6-56 SM9541-140C-SC-3-S 보정 압력 센서 -20 ~ 140cmH₂O 온도 보상 I2C 미니 모듈

NCD PR6-56 SM9541-140C-SC-3-S 보정 압력 센서 -20 ~ 140cmH₂O 온도 보상 I2C 미니 모듈

MODEL
PR6-56
브랜드
NCD
제품문의 구매하기

음압 20부터 양압 140까지⁣ 읽는 가장 넓은 범위

NCD PR6-56 복합 게이지 압력 센서 I2C 미니 모듈⁣ 부품번호 : SM9541-140C-S-C-3-S⁣ I2C 시작 주소 : 0x28⁣ 정확도 : ±1%FS

견적 받기

NCD 한국 독점 공급 파트너

NCD PR6-56은 -20 ~ 140 cmH2O 범위를 읽는 복합 게이지 압력 센서 I2C 미니 모듈(Calibrated Pressure Sensor I2C Mini Module)로, 이 계열에서 상한이 가장 높은 모델입니다. (주)테솔이 국내에 공식 공급합니다.

음압 -20 cmH2O에서 양압 140 cmH2O까지 한 모듈로 읽습니다. 대칭 차압이 아니라 음압 쪽이 좁은 복합 게이지 범위입니다.

140

cmH2O 상한

-20

cmH2O 하한

복합 게이지

측정 방식

±1%FS

정확도

제품 자료

연결 도면과⁣ 자료

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

±1%FS

정확도

9종 범위

cmH2O 단위 모델

복합 · 차압

S와 D 두 방식

0x28

I2C 시작 주소

최대 범위

PR6-56의 140 cmH2O 상한을⁣ 선택하는 기준

측정할 최대 압력이 100 cmH2O를 넘으면 PR6-54 대신 PR6-56을 검토합니다. 압력 폭이 작다면 그 압력을 포함하는 더 좁은 범위의 모델부터 보세요.

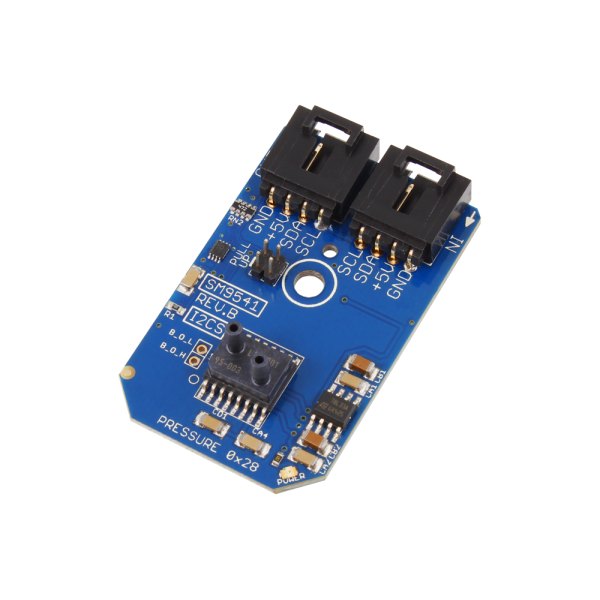

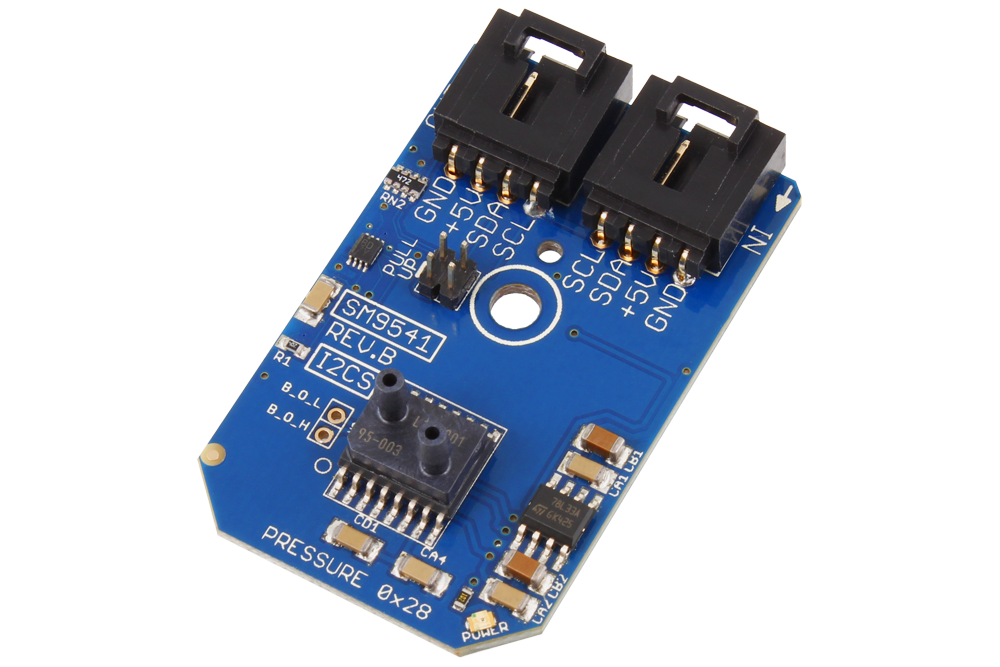

NCD PR6-56 - 압력 센서 칩과 I2C 커넥터가 실장된 소형 기판
압력 센서 칩과 I2C 커넥터가 실장된 소형 기판

사양

PR6-56 SM9541-140C⁣ 사양 정리

항목사양
부품번호SM9541-140C-S-C-3-S
압력 범위 (cmH2O)-20 ~ 140
압력 방식복합 게이지
I2C 시작 주소0x28
정확도±1%FS
입력 전원5 VDC
접속4핀 I2C 미니 모듈 커넥터
온도 · 방향온도 보상, 장착 방향 영향 적음
동봉I2C 케이블 1개
칩 공급 전압3.3 V 사양

연결

PR6-56을 버스에⁣ 붙일 때 준비물

플러그를 꽂는 방식이라 납땜은 하지 않습니다. 호스트가 NCD 마스터 장치가 아니면 기판에 있는 4.7K 점퍼 풀업을 활성화하고, 마이크로컨트롤러용 NCD I2C 쉴드 또는 어댑터를 별도로 마련하세요.

활용 분야

상한이 높은 측정 현장

  • 액체 레벨 측정.
  • 기류 측정과 가스 흐름 계측.
  • 압력 스위치 입력.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR6-56과 상한이 다른⁣ 형제 모델

  • PR6-48 — -0.5 ~ 10 cmH2O 복합 게이지 모델
  • PR6-49 — -10 ~ 10 cmH2O 차압 모델
  • PR6-50 — -1 ~ 20 cmH2O 복합 게이지 모델
  • PR6-51 — -20 ~ 20 cmH2O 차압 모델
  • PR6-52 — -5 ~ 40 cmH2O 복합 게이지 모델
  • PR6-53 — -40 ~ 40 cmH2O 차압 모델
  • PR6-54 — -5 ~ 100 cmH2O 복합 게이지 모델
  • PR6-55 — -100 ~ 100 cmH2O 차압 모델
