NCD PR6-50 SM9541-020C-SC-3-S 교정 압력 센서 -1 ~ 20cmH₂O 온도 보상 I2C 미니 모듈

NCD PR6-50 SM9541-020C-SC-3-S 교정 압력 센서 -1 ~ 20cmH₂O 온도 보상 I2C 미니 모듈

MODEL
PR6-50
브랜드
NCD
제품문의 구매하기

낮은 압력을 범위별로 골라
읽는 9종 디지털 압력 센서

NCD SM9541 · 보정 압력 센서 I2C 미니 모듈 9종

견적 받기

NCD 국내 정식 공급 파트너

NCD SM9541은 보정과 온도 보상을 거친 압력 값을 디지털 I2C로 출력하는 압력 센서 미니 모듈입니다. 복합 게이지와 차압 방식으로 cmH2O 단위 범위별 9개 모델이 있습니다.

정확도는 ±1%FS이고 장착 방향의 영향이 적어 기류, 가스 흐름, 액체 레벨, 공기 압력 차 측정에 사용합니다. 모델 이름의 S는 복합 게이지, D는 대칭 범위의 차압을 뜻하며, (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
자료

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

±1%FS

정확도

9종 범위

cmH2O 단위 모델

복합 · 차압

S와 D 두 방식

0x28

I2C 시작 주소

특징

cmH2O 단위로
직접 읽는 압력

핵심 특징현장에서 달라지는 점
±1%FS 정확도전체 측정 범위 대비 ±1%의 정확도로 낮은 압력을 읽습니다.
온도 보상온도 변화에 따른 출력 변동을 모듈 안에서 보상합니다.
장착 방향에 둔감장착 방향에 따른 영향이 적어 설치 자세의 제약이 줄어듭니다.
복합 게이지와 차압음압에서 양압까지 읽는 S 모델과 대칭 범위를 읽는 D 모델 중에서 고릅니다.
I2C 출력시작 주소 0x28의 디지털 I2C로 5 V 버스에 연결합니다.

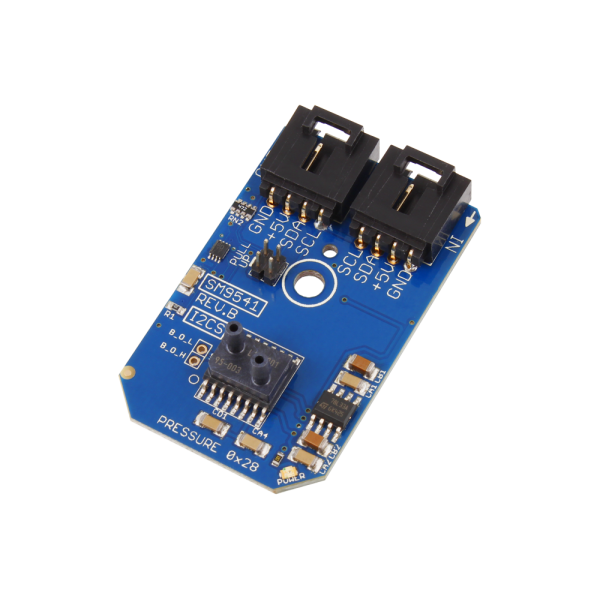

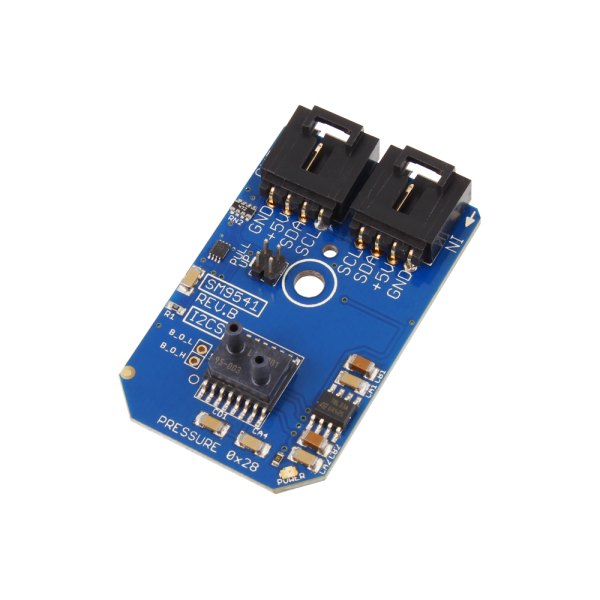

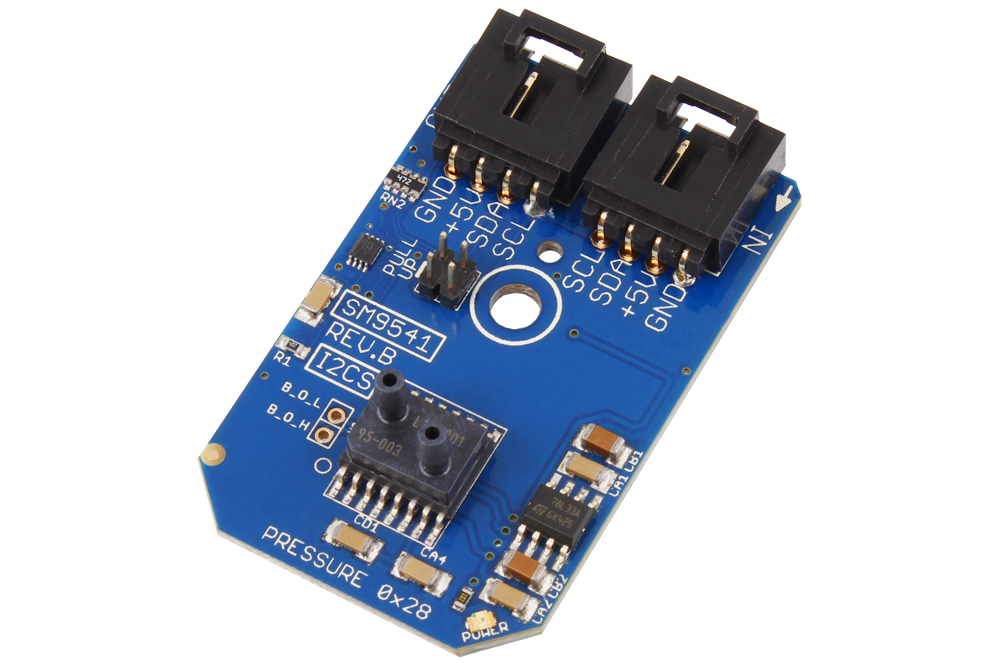

NCD PR6-50 - 압력 센서 칩과 커넥터 두 개가 실장된 파란 기판
압력 센서 칩과 커넥터 두 개가 실장된 파란 기판

모델 구분

S와 D의 차이와
범위 선택

S 모델은 -0.5 ~ 10 cmH2O처럼 음압에서 양압으로 이어지는 복합 게이지 범위를, D 모델은 -40 ~ 40 cmH2O처럼 좌우 대칭 차압 범위를 읽습니다.

필요한 최대 압력을 포함하는 범위 중 가장 좁은 모델부터 검토합니다. 가장 넓은 범위의 모델은 140 cmH2O 상한의 PR6-56입니다.

기류와 압력 차 측정

덕트나 배관의 두 지점에 호스를 연결하면 압력 차로 기류와 가스 흐름을 환산합니다. 장착 방향의 영향이 적어 설치 위치를 비교적 자유롭게 정할 수 있습니다.

호스트 연결

호스트 보드와
연결 방법

전원은 5 VDC이고 연결은 4핀 I2C 미니 모듈 커넥터로 합니다. 사용하는 마이크로컨트롤러 보드에 맞춘 NCD I2C 쉴드나 어댑터는 따로 구입해야 합니다.

±1%FS 정확도의 적용 온도 범위는 문의해 주시면 안내해 드립니다. 사용 온도가 넓은 현장에서는 실측으로 확인하세요.

사양

압력 모델 9종 사양

모델부품번호압력 범위 (cmH2O)종류
PR6-49SM9541-010C-D-C-3-S-10 ~ 10차압
PR6-48SM9541-010C-S-C-3-S-0.5 ~ 10복합 게이지
PR6-51SM9541-020C-D-C-3-S-20 ~ 20차압
PR6-50SM9541-020C-S-C-3-S-1 ~ 20복합 게이지
PR6-53SM9541-040C-D-C-3-S-40 ~ 40차압
PR6-52SM9541-040C-S-C-3-S-5 ~ 40복합 게이지
PR6-55SM9541-100C-D-C-3-S-100 ~ 100차압
PR6-54SM9541-100C-S-C-3-S-5 ~ 100복합 게이지
PR6-56SM9541-140C-S-C-3-S-20 ~ 140복합 게이지

시리즈 공통 사양

항목사양
정확도±1%FS
I2C 시작 주소0x28
특성온도 보상, 장착 방향에 둔감
규정RoHS (NCD 표기 기준)
전원5 VDC
커넥터4핀 I2C 미니 모듈 커넥터

활용 분야

저압 계측이
필요한 현장

  • 기류 측정 — 덕트 양쪽의 압력 차로 공기 흐름을 환산합니다.
  • 가스 흐름 계측 — 배관 전후 압력 차로 흐름을 확인합니다.
  • 액체 레벨 — 탱크 바닥 압력에서 액체 높이를 계산합니다.
  • 공기 압력 차 — 공간 사이의 차압을 감시합니다.

선택 가이드

측정 조건별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
대칭 차압을 낮은 범위로 볼 때PR6-49 · PR6-51±10 cmH2O와 ±20 cmH2O의 차압 모델입니다.
음압에서 양압까지 볼 때PR6-48 · PR6-50복합 게이지 모델이 -0.5 ~ 10과 -1 ~ 20 cmH2O를 읽습니다.
중간 범위 대칭 차압을 볼 때PR6-53 · PR6-55±40 cmH2O와 ±100 cmH2O의 차압 모델입니다.
가장 넓은 범위가 필요할 때PR6-56-20 ~ 140 cmH2O의 복합 게이지 모델입니다.

구성·옵션

포함 품목과
별도 구입

구성품내용
압력 모듈SM9541 모듈 1개 (모델별 1종)
I2C 케이블무료 I2C 케이블 1개 포함
별도 구입호스트용 NCD I2C 쉴드 또는 어댑터

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

관련 제품

다른 압력·가속도
센서 모듈
