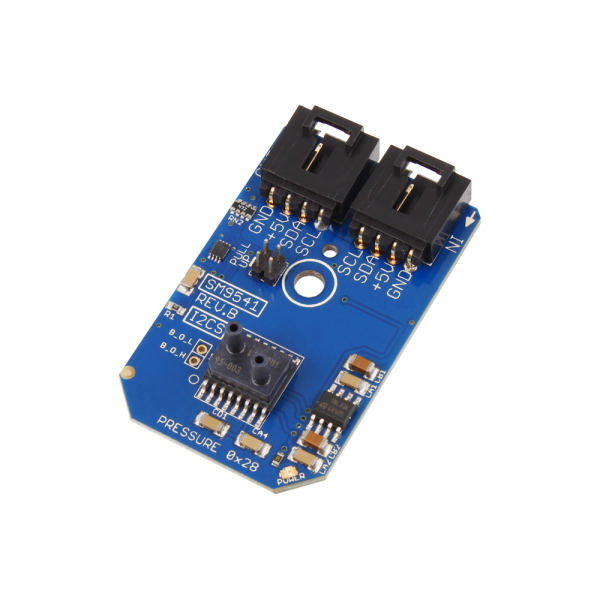

NCD PR6-52 SM9541-040C-SC-3-S 보정 압력 센서 -5 ~ 40cmH₂O 온도 보상 I²C 미니 모듈

NCD PR6-52 SM9541-040C-SC-3-S 보정 압력 센서 -5 ~ 40cmH₂O 온도 보상 I²C 미니 모듈

MODEL
PR6-52
브랜드
NCD
제품문의 구매하기

-5 ~ 40 cmH2O⁣ 압력 스위치 입력

NCD PR6-52 복합 게이지 압력 센서 I2C 미니 모듈⁣ 부품번호 : SM9541-040C-S-C-3-S⁣ 압력 방식 · 범위 : 복합 게이지, -5 ~ 40 cmH2O⁣ 정확도 · 주소 : ±1%FS, I2C 시작 주소 0x28

견적 받기

NCD 한국 독점 공급 파트너

NCD PR6-52는 -5 ~ 40 cmH2O 범위를 읽는 복합 게이지 압력 센서 I2C 미니 모듈(Calibrated Pressure Sensor I2C Mini Module)입니다. (주)테솔이 국내에 공식 공급합니다.

음압은 -5 cmH2O까지, 양압은 40 cmH2O까지 이어서 읽으므로 압력이 기준선 위아래로 오가는 설비에 알맞습니다. 온도 변화에 따른 출력 변동은 모듈 안에서 보상됩니다.

-5~40

cmH2O 범위

±1%FS

정확도

0x28

I2C 시작 주소

4.7K

점퍼 선택 풀업

제품 자료

연결 도면과⁣ 자료

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

±1%FS

정확도

9종 범위

cmH2O 단위 모델

복합 · 차압

S와 D 두 방식

0x28

I2C 시작 주소

스위치 용도

PR6-52를 압력 스위치⁣ 대신 사용할 때

압력 스위치의 설정 압력 도달 여부를 디지털 값으로 직접 읽을 수 있는 구성입니다. PR6-52는 -5 ~ 40 cmH2O 안에서 값을 연속으로 출력하므로 설정값은 호스트 프로그램에서 정합니다.

사양

SM9541-040C-S 기반⁣ PR6-52 사양

항목사양
부품번호SM9541-040C-S-C-3-S
압력 방식 · 범위복합 게이지, -5 ~ 40 cmH2O
정확도 · 주소±1%FS, I2C 시작 주소 0x28
보상 · 설치온도 보상, 장착 방향에 둔감
전원 · 연결5 VDC, 4핀 I2C 미니 모듈 커넥터
풀업 · 구성품4.7K 점퍼 선택식 풀업. 압력 모듈과 I2C 케이블 1개
센서 칩 공급3.3 V 사양

설치

PR6-52⁣ 호스트 연결

납땜 없는 플러그 연결

4핀 플러그를 I2C 버스에 이어 붙이면 되고 납땜은 필요 없습니다. 풀업은 NCD 마스터 장치에 이미 있으며, 직접 배선하는 포트에서는 기판의 점퍼를 사용합니다.

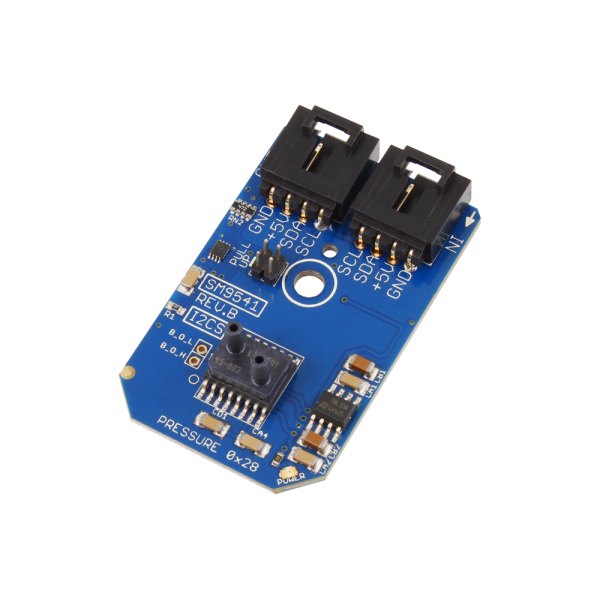

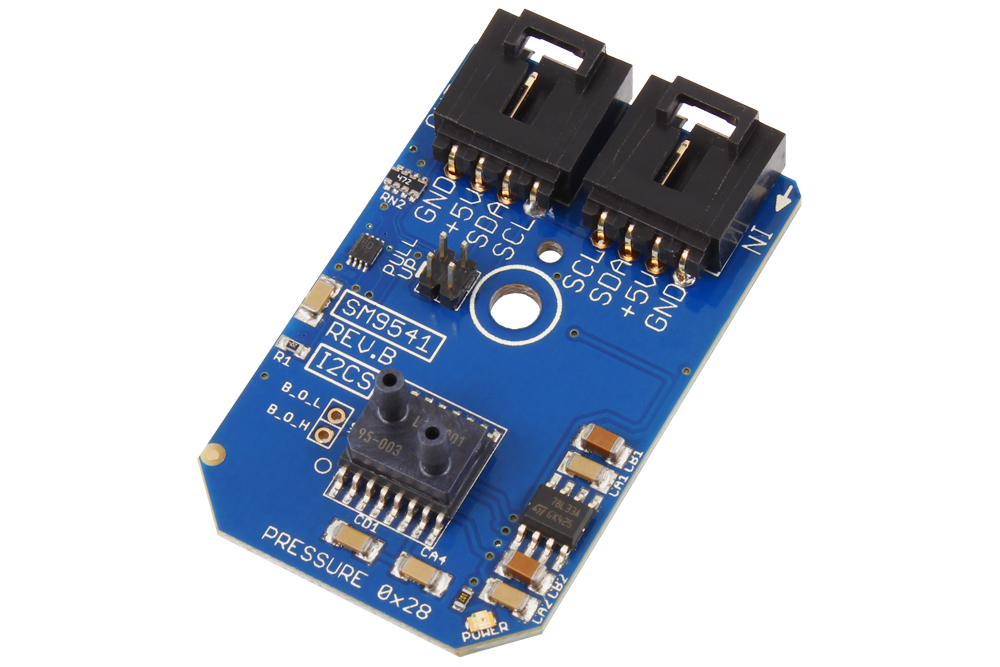

NCD PR6-52 - 압력 센서 칩과 I2C 커넥터가 실장된 소형 기판
압력 센서 칩과 I2C 커넥터가 실장된 소형 기판

활용 분야

스위치와 계측 현장

  • 압력 스위치 — 설정 압력 도달 판단에 사용합니다.
  • 기류 측정과 가스 흐름 계측.
  • 액체 레벨 측정.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR6-52와 범위가⁣ 다른 형제 모델

  • PR6-48 — -0.5 ~ 10 cmH2O 복합 게이지 모델
  • PR6-49 — -10 ~ 10 cmH2O 차압 모델
  • PR6-50 — -1 ~ 20 cmH2O 복합 게이지 모델
  • PR6-51 — -20 ~ 20 cmH2O 차압 모델
  • PR6-53 — -40 ~ 40 cmH2O 차압 모델
  • PR6-54 — -5 ~ 100 cmH2O 복합 게이지 모델
  • PR6-55 — -100 ~ 100 cmH2O 차압 모델
  • PR6-56 — -20 ~ 140 cmH2O 복합 게이지 모델
