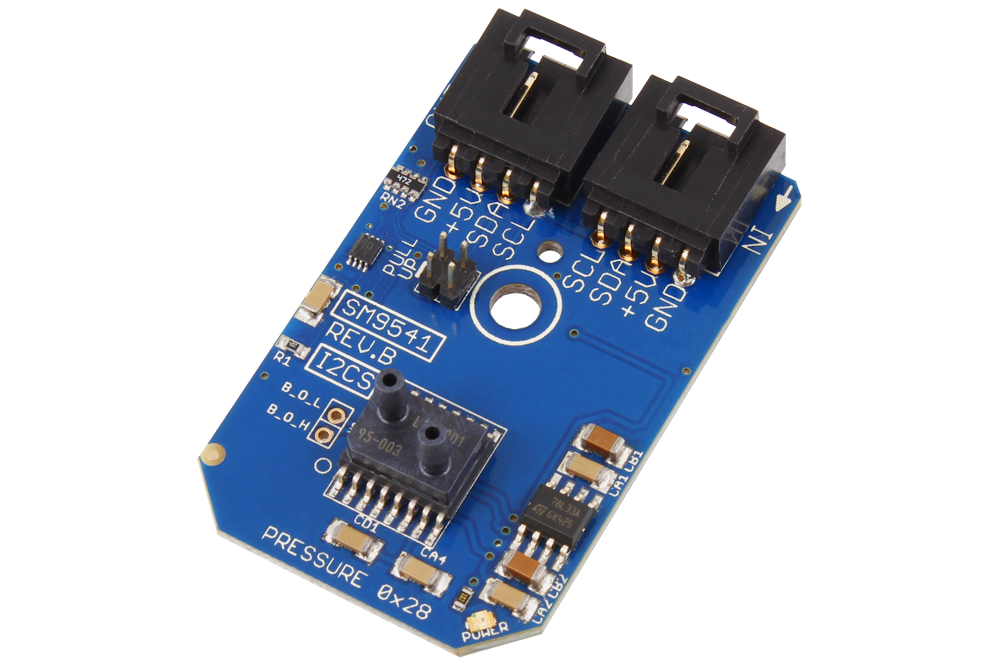

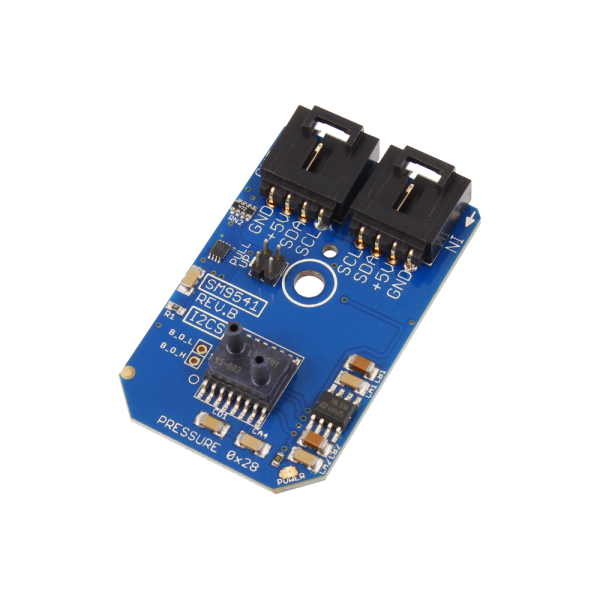

NCD PR6-53 SM9541-040C-DC-3-S 교정 압력 센서 -40 ~ 40cmH₂O 온도 보상 I2C 미니 모듈

NCD PR6-53 SM9541-040C-DC-3-S 교정 압력 센서 -40 ~ 40cmH₂O 온도 보상 I2C 미니 모듈

MODEL
PR6-53
브랜드
NCD
제품문의 구매하기

±40 cmH2O까지⁣ 양방향 차압 계측

NCD PR6-53 차압 압력 센서 I2C 미니 모듈⁣ 압력 범위 : -40 ~ 40 cmH2O⁣ 부품번호 : SM9541-040C-D-C-3-S⁣ I2C 시작 주소 : 0x28

견적 받기

NCD 한국 독점 공급 파트너

NCD PR6-53은 -40 ~ 40 cmH2O의 대칭 범위를 읽는 차압 압력 센서 I2C 미니 모듈(Calibrated Differential Pressure Sensor I2C Mini Module)입니다. (주)테솔이 국내에 공식 공급합니다.

두 공간 사이의 공기 압력 차를 감시할 때 양쪽 방향 모두 40 cmH2O까지 읽습니다. 장착 방향의 영향이 적어 설치 자세를 비교적 자유롭게 정합니다.

±40

cmH2O 대칭 범위

차압

측정 방식

±1%FS

정확도

5 VDC

동작 전원

제품 자료

연결 도면과⁣ 자료

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

±1%FS

정확도

9종 범위

cmH2O 단위 모델

복합 · 차압

S와 D 두 방식

0x28

I2C 시작 주소

공기 압력 차

PR6-53으로 공간 사이⁣ 차압 감시

두 공간 사이에 호스를 연결해 어느 쪽이 높은지와 그 차이를 함께 읽습니다. PR6-53의 범위는 -40에서 40 cmH2O입니다.

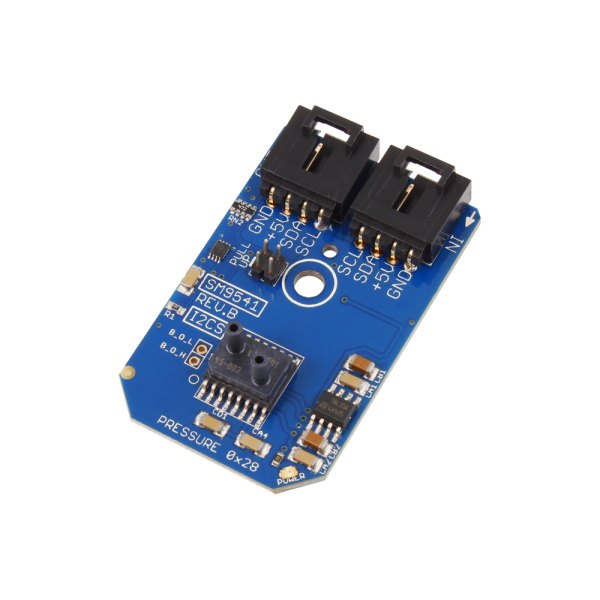

NCD PR6-53 - 압력 센서 칩과 커넥터 두 개가 실장된 파란 기판
압력 센서 칩과 커넥터 두 개가 실장된 파란 기판

사양

PR6-53 SM9541-040C⁣ 사양표

항목사양
압력 범위-40 ~ 40 cmH2O
방식차압
부품번호SM9541-040C-D-C-3-S
I2C 시작 주소0x28
정확도전체 범위(FS) 대비 ±1%
입력 전원5 VDC
접속4핀 커넥터로 I2C 버스에 데이지 체인
동봉품I2C 케이블 1개
온도 특성모듈 안에서 온도 보상
칩 동작 전압3.3 V

호스트

PR6-53에 필요한⁣ 쉴드·어댑터

4핀 I2C 미니 모듈 커넥터와 5 VDC 전원으로 연결합니다. 마이크로컨트롤러 보드에 맞춘 NCD I2C 쉴드나 어댑터는 별도 구입 품목입니다.

활용 분야

차압 감시 용도

  • 공기 압력 차 감시 — 공간 사이 차압을 계측합니다.
  • 기류 측정과 가스 흐름 계측.
  • 액체 레벨 측정.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR6-53과 범위가⁣ 다른 모델

  • PR6-48 — -0.5 ~ 10 cmH2O 복합 게이지 모델
  • PR6-49 — -10 ~ 10 cmH2O 차압 모델
  • PR6-50 — -1 ~ 20 cmH2O 복합 게이지 모델
  • PR6-51 — -20 ~ 20 cmH2O 차압 모델
  • PR6-52 — -5 ~ 40 cmH2O 복합 게이지 모델
  • PR6-54 — -5 ~ 100 cmH2O 복합 게이지 모델
  • PR6-55 — -100 ~ 100 cmH2O 차압 모델
  • PR6-56 — -20 ~ 140 cmH2O 복합 게이지 모델
