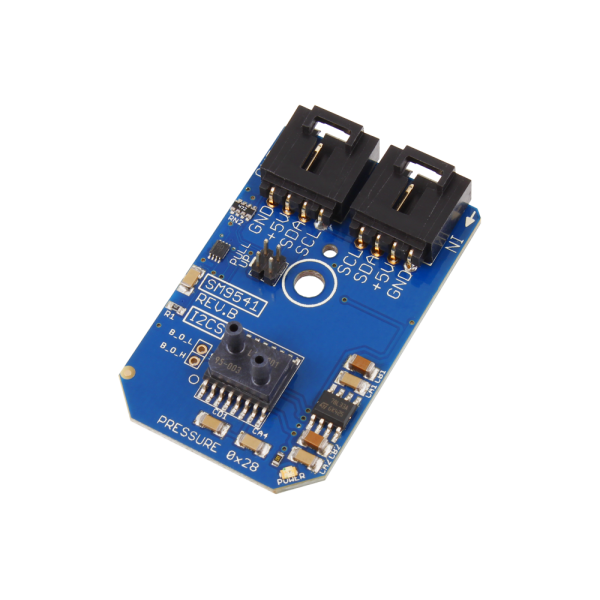

NCD PR6-54 SM9541-100C-SC-3-S 보정 압력 센서 -5 ~ 100cmH₂O 온도 보상 I2C 미니 모듈

NCD PR6-54 SM9541-100C-SC-3-S 보정 압력 센서 -5 ~ 100cmH₂O 온도 보상 I2C 미니 모듈

MODEL
PR6-54
브랜드
NCD
제품문의 구매하기

-5 ~ 100 cmH2O의⁣ 넓은 복합 게이지

NCD PR6-54 복합 게이지 압력 센서 I2C 미니 모듈⁣ 부품번호 : SM9541-100C-S-C-3-S⁣ 측정 범위 : -5 ~ 100 cmH2O⁣ 동작 전원 : 5 VDC

견적 받기

NCD 한국 독점 공급 파트너

NCD PR6-54는 -5 ~ 100 cmH2O 범위를 읽는 복합 게이지 압력 센서 I2C 미니 모듈(Calibrated Pressure Sensor I2C Mini Module)입니다. (주)테솔이 국내에 공식 공급합니다.

양압 상한이 100 cmH2O로, 복합 게이지 모델 가운데 PR6-56 다음으로 범위가 넓습니다. 온도 보상과 ±1%FS 정확도를 갖춥니다.

-5~100

cmH2O 범위

±1%FS

정확도

0x28

I2C 시작 주소

5 VDC

동작 전원

제품 자료

연결 도면과⁣ 자료

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

±1%FS

정확도

9종 범위

cmH2O 단위 모델

복합 · 차압

S와 D 두 방식

0x28

I2C 시작 주소

액체 레벨

PR6-54로 액체 레벨을⁣ 읽는 경우

SM9541 계열은 액체 레벨 측정에도 사용합니다. 필요한 최대 압력이 100 cmH2O 안에 들어가는지 먼저 확인하세요.

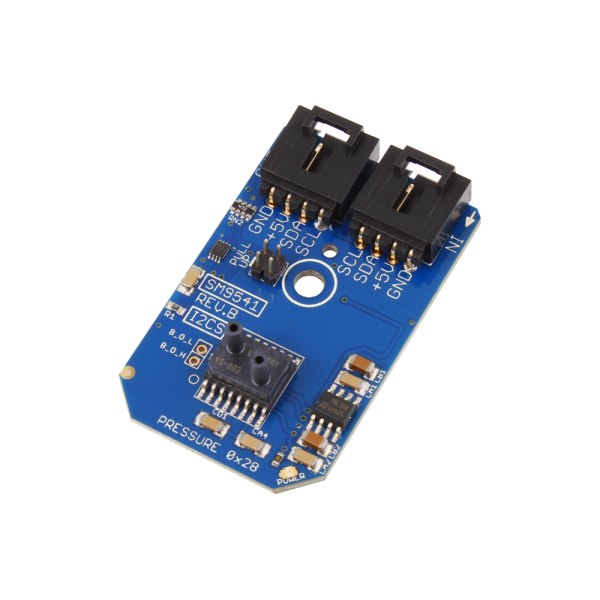

NCD PR6-54 - 압력 센서 칩과 커넥터 두 개가 실장된 파란 기판
압력 센서 칩과 커넥터 두 개가 실장된 파란 기판

사양

PR6-54⁣ SM9541-100C 사양

항목사양
부품번호SM9541-100C-S-C-3-S
측정 방식복합 게이지
측정 범위-5 ~ 100 cmH2O
설치 방향장착 방향에 둔감
동작 전원5 VDC
I2C시작 주소 0x28 / 4핀 미니 모듈 커넥터
정확도±1%FS (온도 보상)
포함 품목압력 모듈 1개, 무료 I2C 케이블 1개
칩 전원 사양3.3 V형 칩

배선

PR6-54의 4핀 플러그와⁣ I2C 케이블

납땜 없이 4핀 플러그로 연결하고 I2C 케이블 1개가 함께 들어옵니다. 호스트에 맞는 NCD I2C 쉴드나 어댑터는 따로 구입하세요.

활용 분야

높은 압력까지 읽는⁣ 용도

  • 액체 레벨 측정.
  • 기류 측정과 가스 흐름 계측.
  • 압력 스위치 입력.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR6-54와 범위·방식이⁣ 다른 모델

  • PR6-48 — -0.5 ~ 10 cmH2O 복합 게이지 모델
  • PR6-49 — -10 ~ 10 cmH2O 차압 모델
  • PR6-50 — -1 ~ 20 cmH2O 복합 게이지 모델
  • PR6-51 — -20 ~ 20 cmH2O 차압 모델
  • PR6-52 — -5 ~ 40 cmH2O 복합 게이지 모델
  • PR6-53 — -40 ~ 40 cmH2O 차압 모델
  • PR6-55 — -100 ~ 100 cmH2O 차압 모델
  • PR6-56 — -20 ~ 140 cmH2O 복합 게이지 모델
