NCD AMS5915는 증폭, 보정, 온도 보상을 거친 압력 값을 디지털 I2C로 출력하는 압력 센서 미니 모듈로, 차압·양방향 차압·절대압 방식에 압력 범위별 13개 모델이 있습니다.

정적 압력과 동적 압력을 모두 읽으므로 가스 유량, 유체 레벨, 진공 모니터링과 HVAC 설비에 사용합니다. 모델 이름의 D는 한 방향 차압, D-B는 양방향 차압, A는 절대압을 뜻합니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

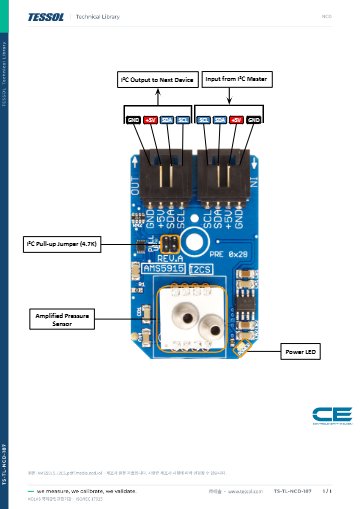

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

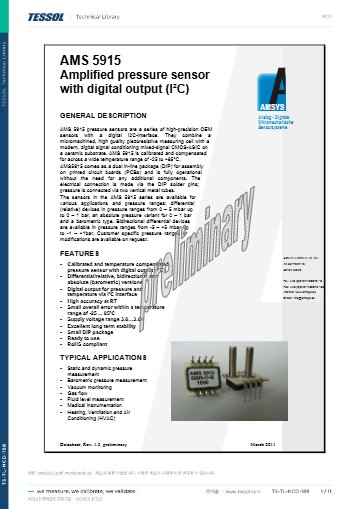

데이터시트와 도면

소프트웨어와 코드

13종 범위

±5 mbar부터 1000 mbar

정적 · 동적

정압과 동압 모두 측정

온도 보상

-25 ~ +85 °C

I2C 출력

4핀 미니 모듈 커넥터

특징

보정된 압력을
I2C로 수신

핵심 특징현장에서 달라지는 점
증폭 · 보정 · 온도 보상신호 증폭과 보정, 온도 보상이 모듈 안에서 끝나므로 호스트는 압력 값을 읽기만 하면 됩니다.
-25 ~ +85 °C 보상현장 온도 변화에 따른 값 변동을 이 범위에서 보상합니다.
장기 안정성장기 안정성이 우수하여 반복 측정 환경에서도 값을 꾸준히 읽습니다.
프로그래밍 가능한 주소I2C 시작 주소는 0x28이며 프로그래밍으로 바꿀 수 있어 같은 버스에 여러 개를 연결할 수 있습니다.
수직 금속 튜브 2개튜브 두 개로 양쪽 압력을 연결하므로 차압 측정 배관을 간단히 구성합니다.

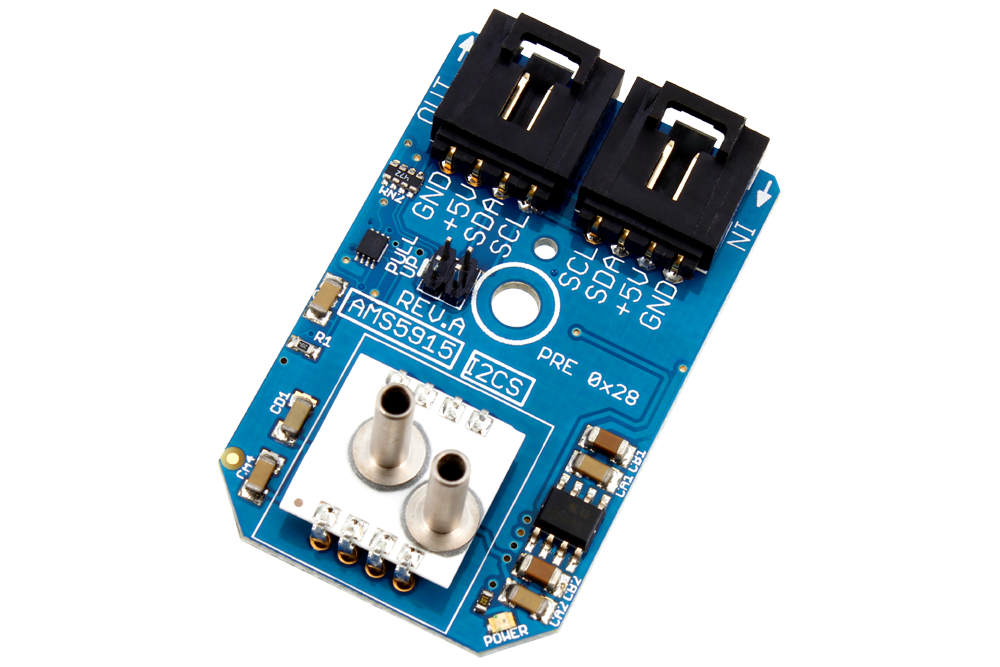

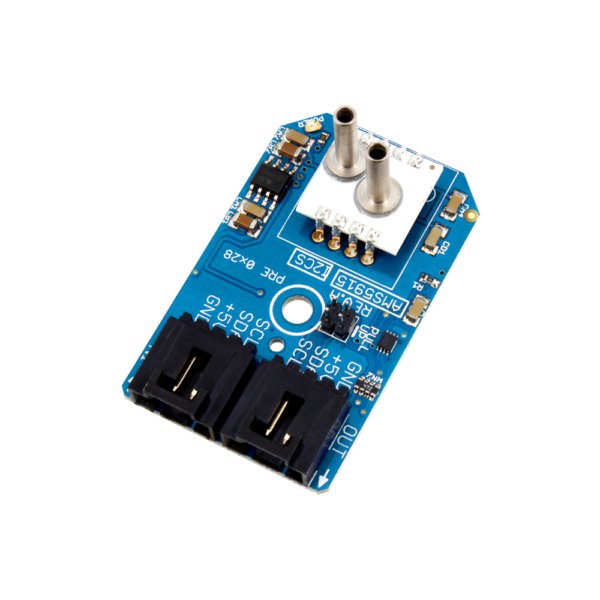

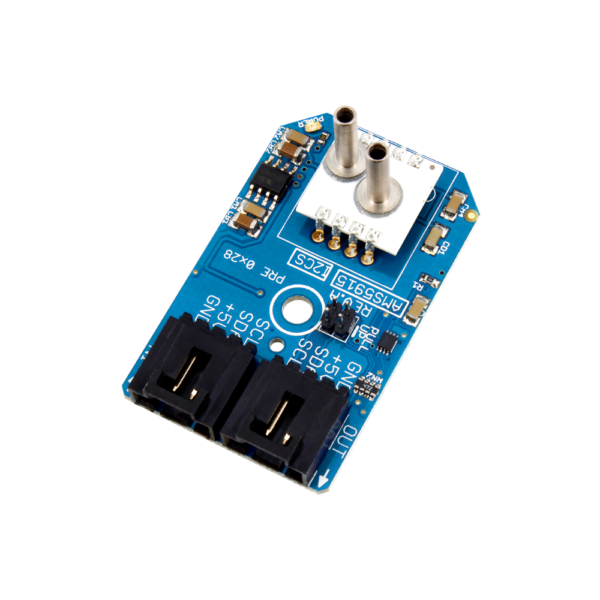

NCD PR6-18 - 압력 포트 노즐과 I2C 커넥터가 보이는 압력 센서 모듈
압력 포트 노즐과 I2C 커넥터가 보이는 압력 센서 모듈

압력 방식

차압·양방향·
절대압 구분

D 모델은 0에서 상한까지의 차압을, D-B 모델은 음압과 양압을 모두 읽는 양방향 차압을 측정합니다. A 모델은 진공을 기준으로 한 절대압을 측정합니다.

측정할 최대 압력을 덮는 가장 작은 범위를 고르는 방식이 기본입니다. 범위가 크면 분해능이 낮아지므로 필요 이상으로 큰 모델은 피하세요.

필터와 덕트의 압력 차 측정

HVAC 덕트나 필터 전후에 호스를 연결하면 두 튜브 사이의 압력 차를 읽습니다. 양방향 모델은 역류가 생기는 배관의 방향 판별에도 활용합니다.

호스트 연결

호스트 보드와
연결 방법

5 VDC로 구동하며 4핀 I2C 미니 모듈 커넥터를 사용합니다. 호스트에는 Arduino, Raspberry Pi 같은 보드에 맞는 NCD I2C 쉴드 또는 어댑터가 별도로 필요합니다.

정밀도가 중요한 용도라면 교정 절차를 함께 계획하세요. 정확도 등 상세 조건은 문의해 주시면 안내해 드립니다.

사양

AMS5915 압력 모델 13종 사양

모델부품번호압력 범위 (mbar)PSI종류
PR6-12AMS5915-0005-D-B-5 ~ +5-0.0725 ~ +0.0725양방향 차압
PR6-11AMS5915-0010-D0 ~ 100 ~ 0.145차압(게이지)
PR6-13AMS5915-0010-D-B-10 ~ +10-0.145 ~ +0.145양방향 차압
PR6-15AMS5915-0050-D0 ~ 500 ~ 0.725차압(게이지)
PR6-18AMS5915-0050-D-B-50 ~ +50-0.725 ~ +0.725양방향 차압
PR6-16AMS5915-0100-D0 ~ 1000 ~ 1.450차압(게이지)
PR6-19AMS5915-0100-D-B-100 ~ +100-1.450 ~ +1.450양방향 차압
PR6-20AMS5915-0200-D0 ~ 2000 ~ 2.901차압(게이지)
PR6-23AMS5915-0200-D-B-200 ~ +200-2.901 ~ +2.901양방향 차압
PR6-21AMS5915-0350-D0 ~ 3500 ~ 5.076차압(게이지)
PR6-24AMS5915-0350-D-B-350 ~ +350-5.076 ~ +5.076양방향 차압
PR6-26AMS5915-1000-A0 ~ 10000 ~ 14.5절대압
PR6-25AMS5915-1000-D-B-1000 ~ +1000-14.50 ~ +14.50양방향 차압

시리즈 공통 사양

항목사양
출력디지털 I2C
I2C 시작 주소0x28 (프로그래밍 가능)
신호 처리증폭 · 보정 · 온도 보상
보정 · 보상 온도-25 ~ +85 °C
장기 안정성우수
압력 연결수직 금속 튜브 2개
전원5 VDC
커넥터4핀 I2C 미니 모듈 커넥터

활용 분야

차압·절대압을
활용하는 현장

  • 가스 유량 — 오리피스 전후의 압력 차로 유량을 계산합니다.
  • 유체 레벨 — 탱크 하부 압력으로 액체 높이를 환산합니다.
  • 진공 모니터링 — 절대압 모델로 진공 상태를 감시합니다.
  • HVAC — 필터 막힘과 덕트 압력을 확인합니다.

선택 가이드

측정할 압력에 맞는
모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
한 방향 저압 차압을 볼 때PR6-11 · PR6-150에서 10 mbar 또는 50 mbar까지의 차압 범위입니다.
음압과 양압을 함께 볼 때PR6-13 · PR6-19양방향 모델이 ±10 mbar와 ±100 mbar를 읽습니다.
중간 압력 범위를 볼 때PR6-20 · PR6-21200 mbar와 350 mbar 상한의 차압 모델입니다.
진공 기준 절대압을 볼 때PR6-26AMS5915-1000-A가 0에서 1000 mbar의 절대압을 읽습니다.
매우 낮은 압력을 볼 때PR6-12±5 mbar 범위의 양방향 차압 모델입니다.

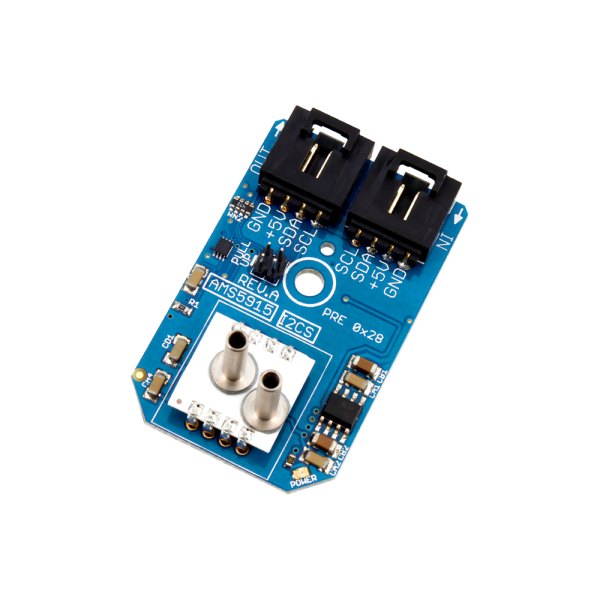

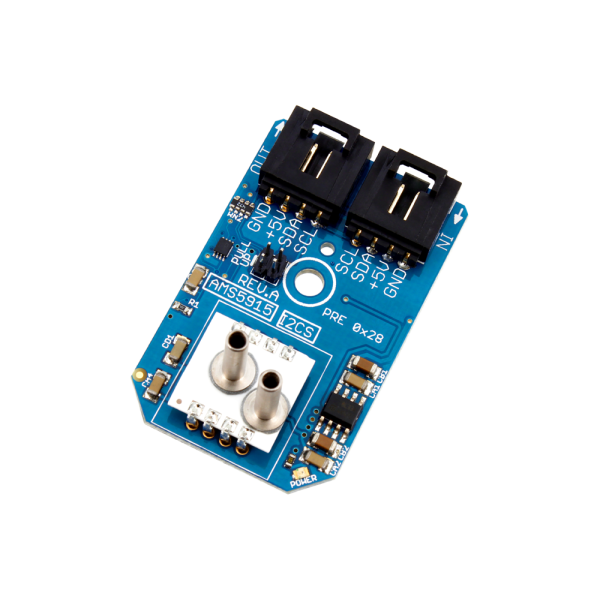

NCD PR6-18 - 커넥터가 위쪽에 있는 압력 센서 미니 모듈 모습
커넥터가 위쪽에 있는 압력 센서 미니 모듈 모습

구성·옵션

구성품과
별매 안내

구성품내용
압력 모듈AMS5915 모듈 1개 (모델별 1종)
I2C 케이블4선 I2C 케이블 1개 포함
별매호스트용 NCD I2C 쉴드 또는 어댑터

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

관련 제품

AMS5915와 함께 보는
압력 센서
