NCD PR6-13 AMS5915-0010-D-B 양방향 차압 압력 센서⁣ 품번 : PR6-13⁣ 센서 칩 : AMS5915-0010-D-B⁣ 출력 : 디지털 I2C (압력·온도)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR6-13은 -0.145 ~ +0.145 PSI(-10 ~ +10 mbar) 범위를 증폭·온도 보상해 I2C로 출력하는 양방향 차압 센서 미니 모듈(Bidirectional Differential Pressure Sensor)입니다. 센서 칩은 AMS5915-0010-D-B이며 PR6-11과 같은 10 mbar 범위를 양압·음압 양쪽으로 읽습니다. (주)테솔이 국내에 공식 공급합니다.

파열 압력은 0.5 bar(7.5 psi) 이상입니다. 압력과 함께 온도 값도 I2C로 읽습니다.

±10

mbar 양방향 차압

±0.145

PSI

±1.5 %FSO

25 °C 정확도

>0.5 bar

파열 압력

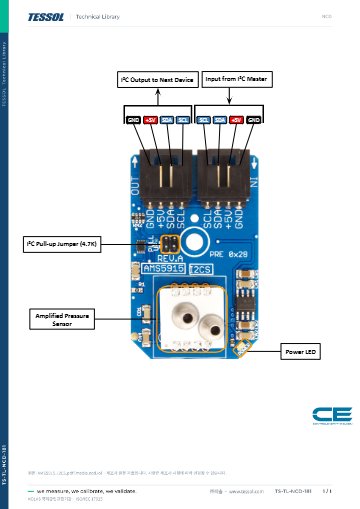

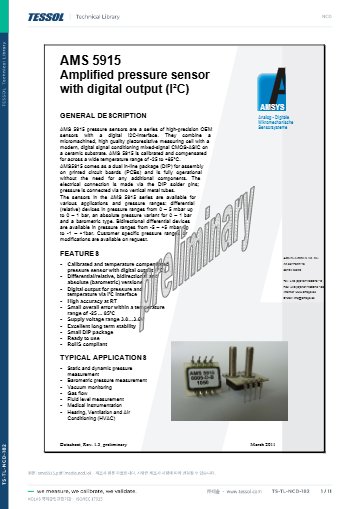

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

13종 범위

±5 mbar부터 1000 mbar

정적 · 동적

정압과 동압 모두 측정

온도 보상

-25 ~ +85 °C

I2C 출력

4핀 미니 모듈 커넥터

정확도

PR6-13 초저압 등급⁣ 정확도

PR6-13은 AMS5915 초저압 등급(5·10 mbar)에 속합니다. 25 °C 정확도는 ±1.5 %FSO, -25 ~ +85 °C 전체 오차는 ±2.0 %FSO이며 장기 안정성은 연 0.5 %FSO 미만입니다.

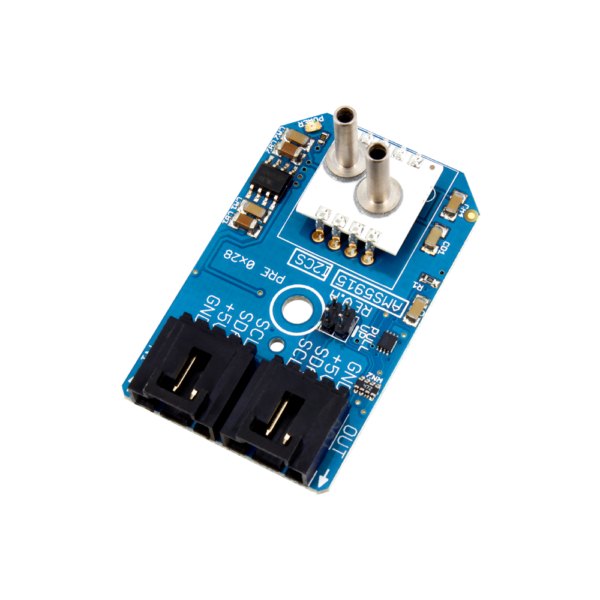

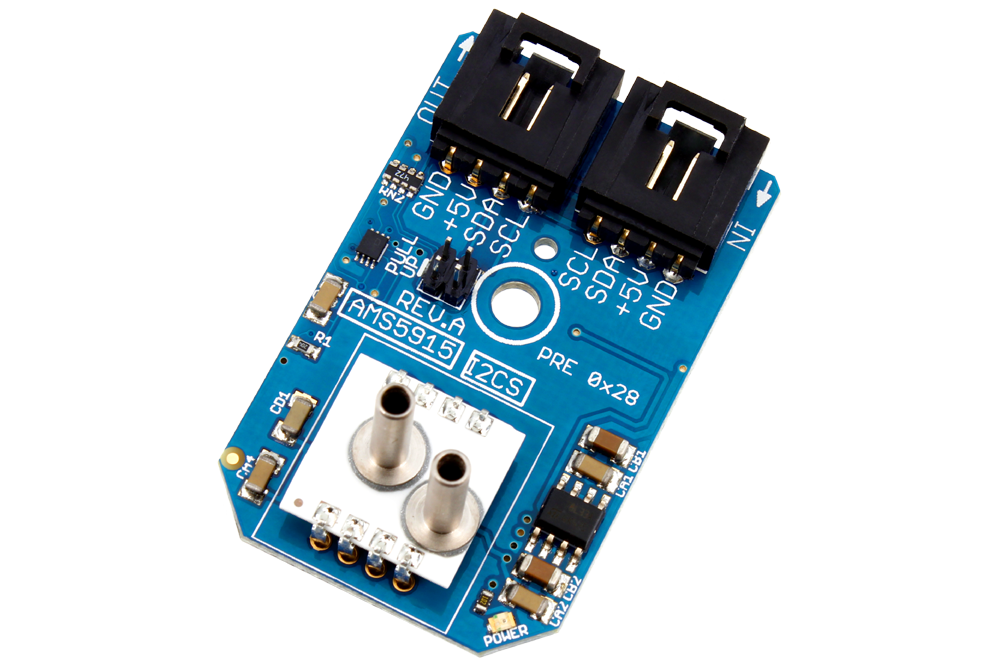

NCD PR6-13 - 압력 포트 노즐과 I2C 커넥터가 보이는 압력 센서 모듈
압력 포트 노즐과 I2C 커넥터가 보이는 압력 센서 모듈

압력 포트

PR6-13 압력 포트와⁣ 호스 연결

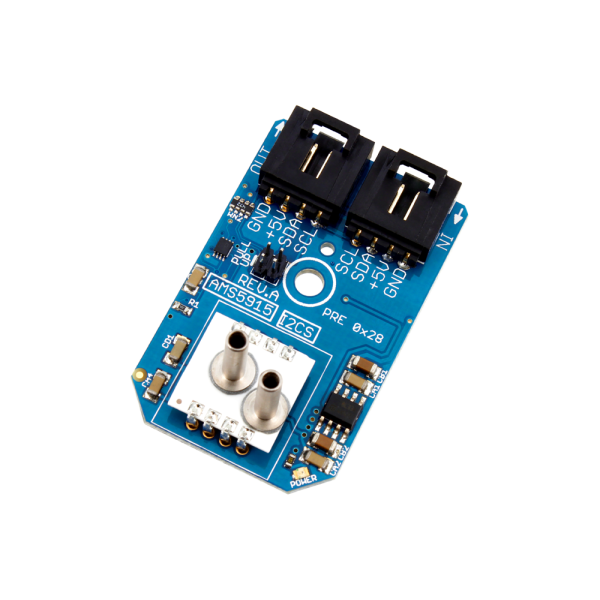

NCD PR6-13 AMS5915-0010-DB 증폭 초 저압 센서 -10 ~ +10 mbar -0.145 ~ +0.145 PSI I2C 미니 모듈 제품 사진

PR6-13 양방향 포트 연결

한쪽에 양압, 다른 쪽에 음압이 걸려도 PR6-13은 같은 튜브 배치로 값을 읽습니다. 포트 2에는 실리콘·파이렉스·RTV 실리콘 고무를 부식시키지 않는 매체를 연결할 수 있습니다.

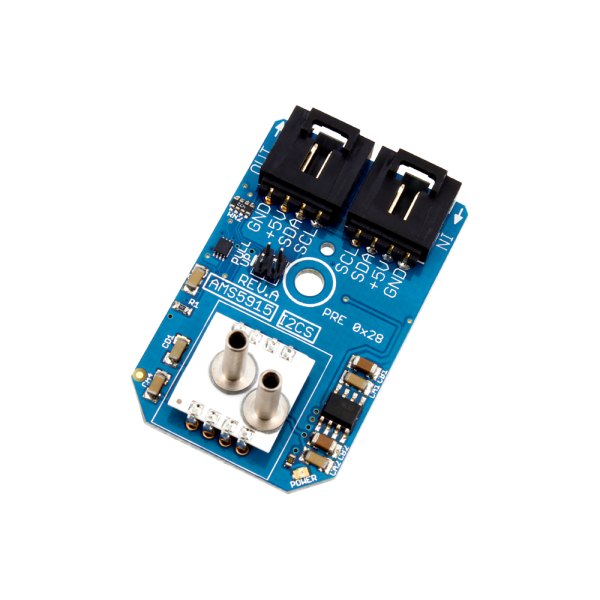

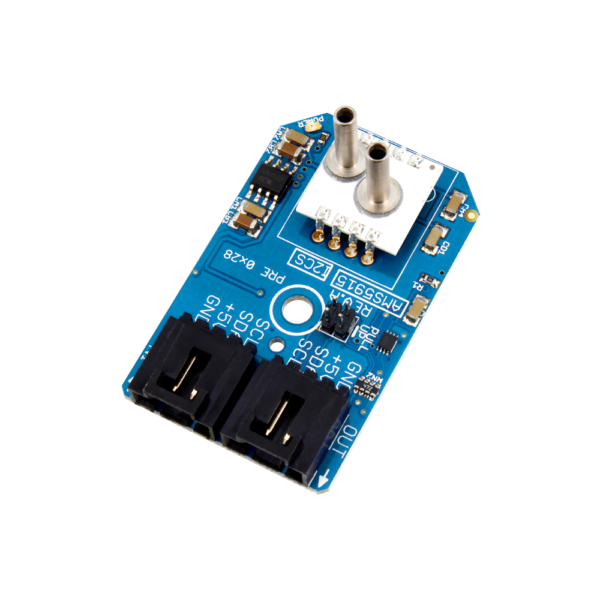

NCD PR6-13 - 커넥터가 위쪽에 있는 압력 센서 미니 모듈 모습
커넥터가 위쪽에 있는 압력 센서 미니 모듈 모습

사양

PR6-13⁣ AMS5915-0010-D-B 사양표

항목사양
품번PR6-13
센서 칩AMS5915-0010-D-B
압력 범위-10 ~ +10 mbar (-0.145 ~ +0.145 PSI)
측정 방식양방향 차압
출력디지털 I2C (압력·온도)
출력 값1638 ~ 14745 (영점 8192)
I2C 주소0x28 (공장 설정)
전원5 VDC
풀업 저항4.7K 점퍼
정확도 (25 °C)±1.5 %FSO (초저압 등급)
장기 안정성<0.5 %FSO/년
파열 압력0.5 bar(7.5 psi) 이상
보정 온도-25 ~ +85 °C
전체 오차±2.0 %FSO (-25 ~ +85 °C)
압력 연결금속 튜브 2개
포트 1건조 가스 전용
포트 2비부식성 유체·가스
포함 품목I2C 케이블
별매I2C 쉴드·어댑터

활용 분야

PR6-13으로 측정하는⁣ 정압·동압·유체 레벨 압력

  • 정압·동압 — 배관과 덕트의 정압·동압 측정
  • 유체 레벨 — 유체 레벨 측정
  • 가스 유량 — 가스 라인의 흐름 측정

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR6-13과⁣ 같은 계열 모델

  • PR6-11 — AMS5915-0010-D, 0 ~ 10 mbar(0 ~ 0.145 PSI) 한 방향 차압
  • PR6-15 — AMS5915-0050-D, 0 ~ 50 mbar(0 ~ 0.725 PSI) 한 방향 차압
  • PR6-16 — AMS5915-0100-D, 0 ~ 100 mbar(0 ~ 1.450 PSI) 한 방향 차압
  • PR6-20 — AMS5915-0200-D, 0 ~ 200 mbar(0 ~ 2.901 PSI) 한 방향 차압
  • PR6-21 — AMS5915-0350-D, 0 ~ 350 mbar(0 ~ 5.076 PSI) 한 방향 차압
  • PR6-12 — AMS5915-0005-D-B, -5 ~ +5 mbar(-0.0725 ~ +0.0725 PSI) 양방향 차압
  • PR6-18 — AMS5915-0050-D-B, -50 ~ +50 mbar(-0.725 ~ +0.725 PSI) 양방향 차압
  • PR6-19 — AMS5915-0100-D-B, -100 ~ +100 mbar(-1.450 ~ +1.450 PSI) 양방향 차압
  • PR6-23 — AMS5915-0200-D-B, -200 ~ +200 mbar(-2.901 ~ +2.901 PSI) 양방향 차압
  • PR6-24 — AMS5915-0350-D-B, -350 ~ +350 mbar(-5.076 ~ +5.076 PSI) 양방향 차압
  • PR6-25 — AMS5915-1000-D-B, -1000 ~ +1000 mbar(-14.50 ~ +14.50 PSI) 양방향 차압
  • PR6-26 — AMS5915-1000-A, 0 ~ 1000 mbar(0 ~ 14.5 PSI) 절대압
