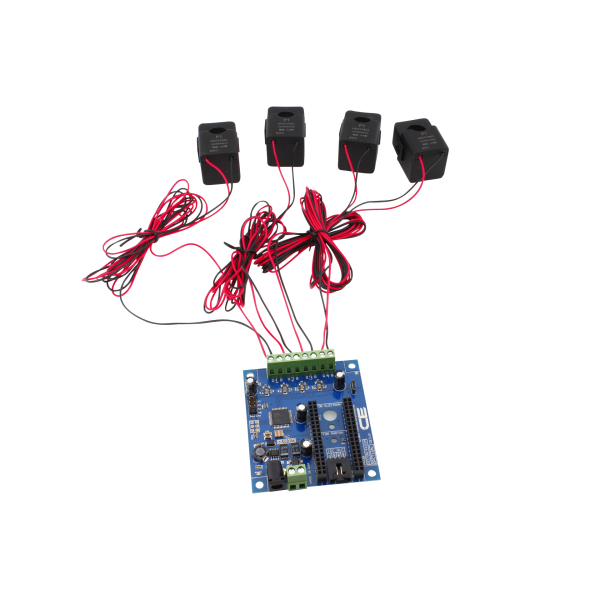

NCD PR38-8_100A 4 채널 오프 보드 98 % 정확도 100Amp AC 전류 모니터 (IoT 인터페이스 포함)

NCD PR38-8_100A 4 채널 오프 보드 98 % 정확도 100Amp AC 전류 모니터 (IoT 인터페이스 포함)

MODEL
PR38-8_100A
브랜드
NCD
제품 자료
제품문의 구매하기

회로별 전류를 IoT 클라우드로
보내는 AC 전류 모니터

NCD PR38 오프보드 AC 전류 모니터

견적 받기

NCD 국내 정식 공급 파트너

NCD PR38은 분할 코어 센서가 감지한 자기장을 온보드 프로세서가 실제 전류 값으로 변환해 IoT 클라우드로 전송하는 오프보드 AC 전류 모니터(AC 전류 센서 IoT 인터페이스)입니다. 1·2·3·4·6채널 5개 모델이 있으며, 설비의 회로별 전류 사용량을 기록합니다.

보정 전 기준 정확도는 98%이며, 저항성 부하에 맞춰 사전 보정되어 대부분의 유도성 부하에서도 같은 수준을 보입니다. 채널을 순환하며 채널당 1.3초씩 측정하므로 6채널도 한 바퀴가 7.8초여서 권장 조회 주기 10초 안에 모든 채널이 갱신됩니다. 이 전류 모니터는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

1 ~ 6채널

회로 수에 맞춰 고르는 5개 모델

10 ~ 100 A

사전 튜닝으로 정한 측정 범위

98%

보정 전 기준 측정 정확도

1.3초

채널당 순환 측정 시간

특징

센서 측정값을
모듈 안에서 변환

핵심 특징현장에서 달라지는 점
온보드 변환측정값 변환을 모듈 안의 프로세서가 처리하므로 호스트 보드는 완성된 전류 값만 받아 클라우드로 올립니다.
사전 튜닝 전류 범위10·20·30·50·70·100 A 중 부하에 맞는 범위로 출하되어 현장에서 별도 범위 설정 없이 설치합니다.
저항성 부하 보정저항성 부하에 맞춰 미리 보정되어 설치 직후부터 98% 정확도 기준의 값을 얻습니다.
2세대 펌웨어유도성 부하에서 따로 교정해야 하는 경우를 줄여 모터와 압축기 회로의 전류 기록 작업을 단순하게 합니다.
I2C 확장 포트릴레이, 센서, FET 드라이버를 같은 모듈에 이어 전류 측정과 부하 제어를 한 장치에서 처리합니다.
Key Fob 수신기 연결PKFR 수신기를 붙이면 원격 명령을 받아 측정과 제어 동작을 현장에서 바로 시작합니다.

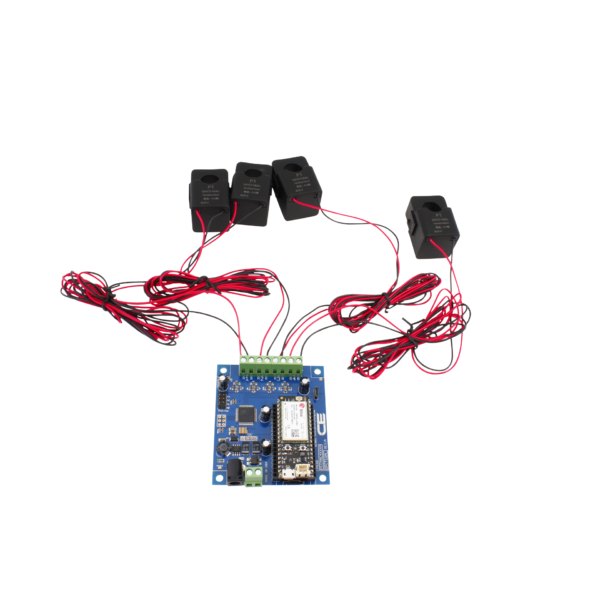

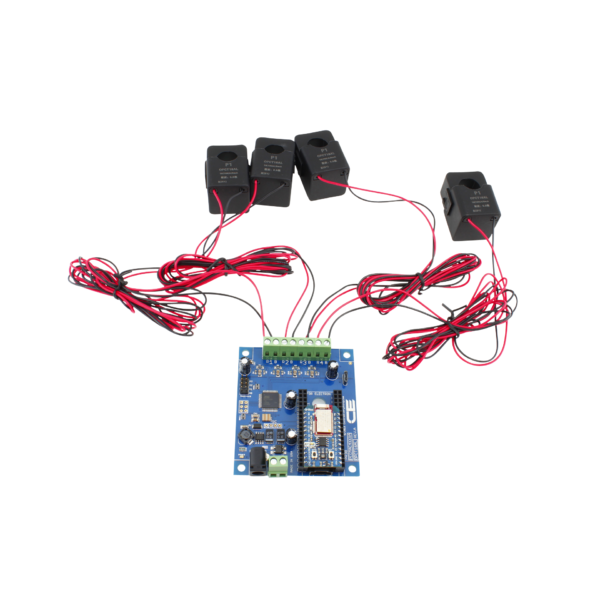

NCD PR38-8_100A - 클램프형 전류 센서와 무선 모듈이 연결된 기판
클램프형 전류 센서와 무선 모듈이 연결된 기판

범위 선정

전류 범위와
채널 수 선정

측정 범위는 부하의 최대 전류보다 넓은 값을 고릅니다. 정격 범위의 110%를 넘기는 전류가 흐르면 장치가 손상될 수 있으므로 기동 전류가 큰 모터 회로는 여유를 두어야 합니다. 반대로 1 A 미만의 작은 부하는 측정은 되지만 정확도가 약 90% 이하로 낮아집니다.

  • 1채널(PR38-29)과 3채널(PR38-19), 4채널(PR38-18), 6채널(PR38-2)은 100 A 범위, 2채널(PR38-14)은 30 A 범위로 구성됩니다.
  • PR38-14는 30 A 외에 300 A 범위도 선택할 수 있고, 모든 모델에 10·20·30·50·70·100 A 사전 튜닝 옵션이 있습니다.
  • 한 장치에서 모을 회로 수가 많을수록 순환 측정 시간이 늘어나므로 조회 주기는 채널 수 × 1.3초 이상으로 잡습니다.

연결·시공

센서 설치와
호스트 연결

센서 개구부에 전원선 통과

분할 코어 센서는 1.5 m 와이어로 본체에 연결되며 센서 개구부에 AC 전원선을 통과시키면 측정이 시작됩니다. 전원선을 끊지 않고 센서를 물리는 방식이라 가동 중인 설비의 배선 작업이 단순해집니다. 고전압 배선은 자격을 갖춘 전기 기사가 시공해야 합니다.

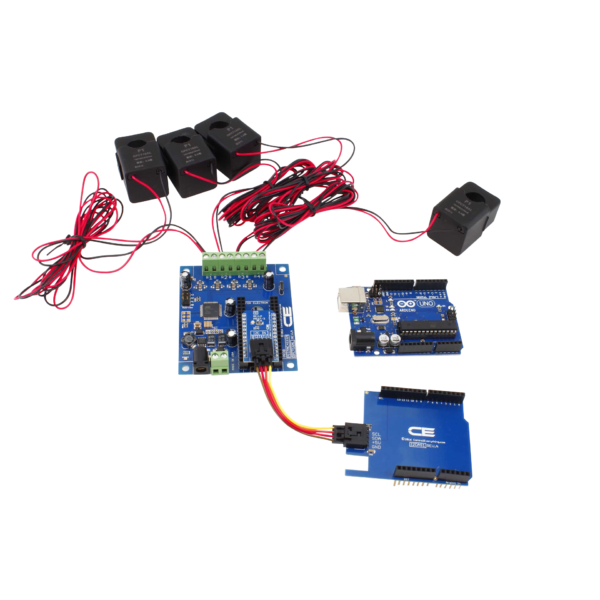

PR38은 NCD IoT 인터페이스로 연결하는 장치이므로 호스트에 맞는 IoT 어댑터가 따로 필요합니다. Photon, Electron, Bluz, Arduino, Raspberry Pi 등과 연결하며 호스트 보드와 어댑터는 별도로 준비합니다. 측정용 장치이므로 보호 계전기 같은 안전 장치 용도로는 사용하지 않습니다.

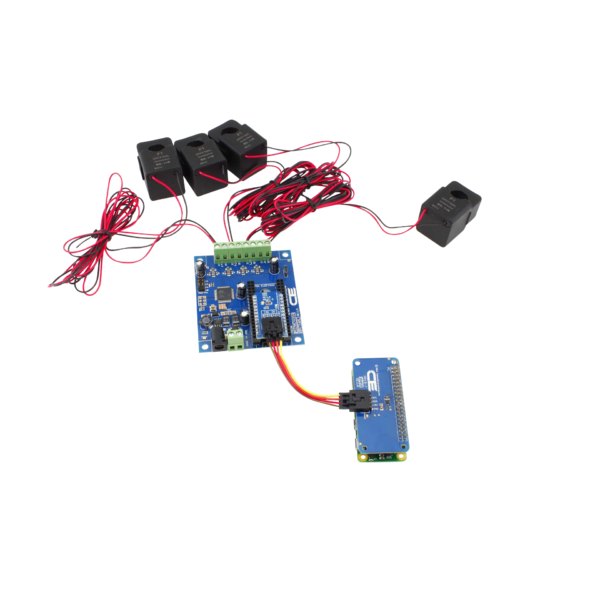

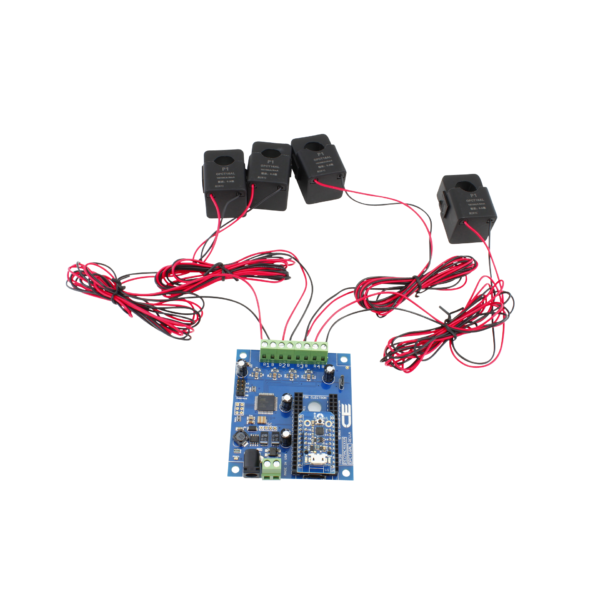

NCD PR38-8_100A - 전류 센서 클램프 네 개를 연결한 기판과 어댑터 모습
전류 센서 클램프 네 개를 연결한 기판과 어댑터 모습

사양

1~6채널
5개 모델 사양

항목PR38-29PR38-14PR38-19PR38-18PR38-2
채널 수1채널2채널3채널4채널6채널
전류 범위100 A30 A (300 A 옵션)100 A100 A100 A
(주)테솔 상품 코드16248824661624628774162462691916244583471624457282
전류 범위 옵션(사전 튜닝)10·20·30·50·70·100 A10·20·30·50·70·100 A, 300 A10·20·30·50·70·100 A10·20·30·50·70·100 A10·20·30·50·70·100 A

시리즈 공통 사양

항목사양
측정 정확도98% (보정 전)
부하 보정저항성 부하용 사전 보정, 대부분의 유도성 부하에서 98% 정확도
신호 처리온보드 프로세서가 측정값을 변환
센서 형식분할 코어 전류 센서
센서 케이블1.5 m 와이어
채널 측정 시간채널당 1.3초, 순환 측정
권장 조회 주기10초
과전류 한계정격 범위의 110% 초과 시 장치 손상 우려
소전류 측정1 A 미만 부하는 정확도 약 90% 이하
확장 포트I2C 확장 포트 (릴레이, 센서, FET 드라이버 연결)
호스트 연결NCD IoT 인터페이스 (Photon, Electron, Bluz, Arduino, Raspberry Pi용 어댑터 별도)
펌웨어2세대 펌웨어, Key Fob 수신기(PKFR) 연결 지원
구성품오프보드 전류 센서, I2C 케이블

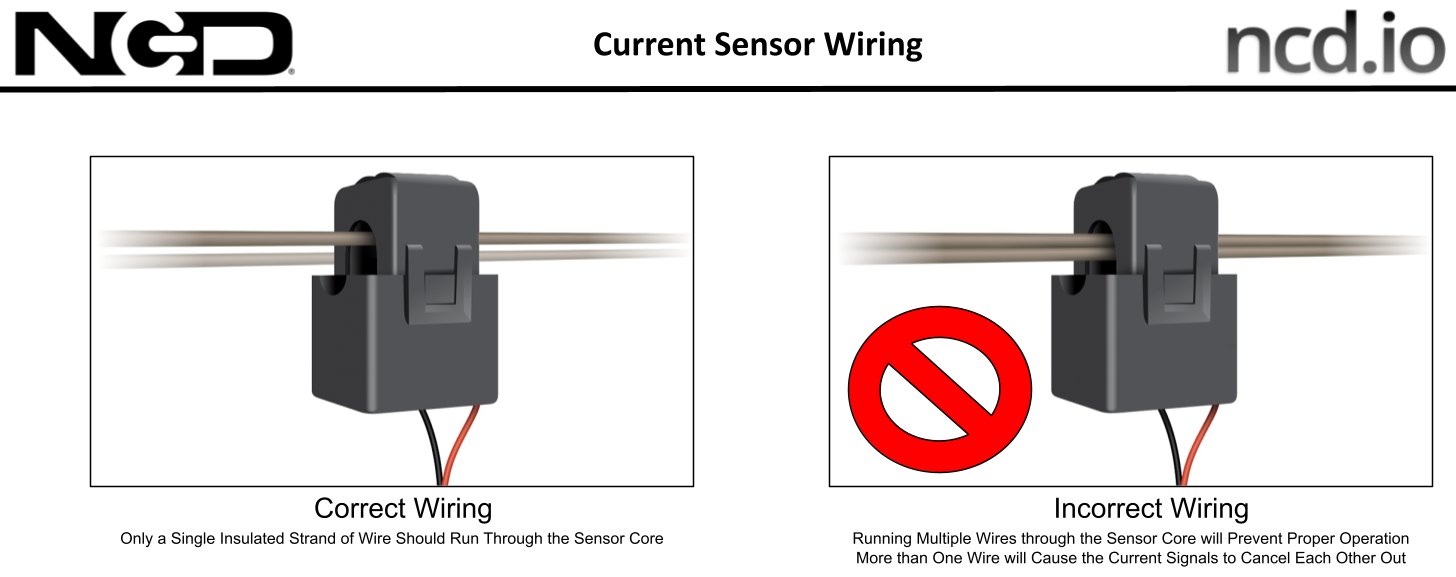

NCD PR38-8_100A - 전류 센서의 올바른 배선과 잘못된 배선 비교도
전류 센서의 올바른 배선과 잘못된 배선 비교도

활용 분야

회로별 전류를
기록하는 현장

  • 산업 설비 — 모터, 히터 같은 AC 부하의 전류를 회로별로 기록해 가동 이력을 남깁니다.
  • 건물 에너지 관리 — 층별·계통별 회로 전류 사용량을 클라우드로 보내 부하 추이를 비교합니다.
  • 장비 가동 상태 감시 — 전류 유무로 설비의 운전과 정지를 원격에서 판별합니다.
  • 다회로 집계 — 최대 6개 회로를 한 장치에서 모아 배선과 호스트 수를 줄입니다.

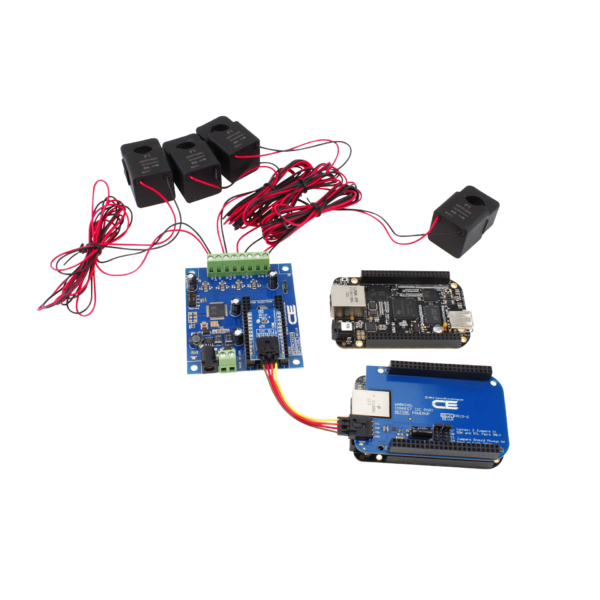

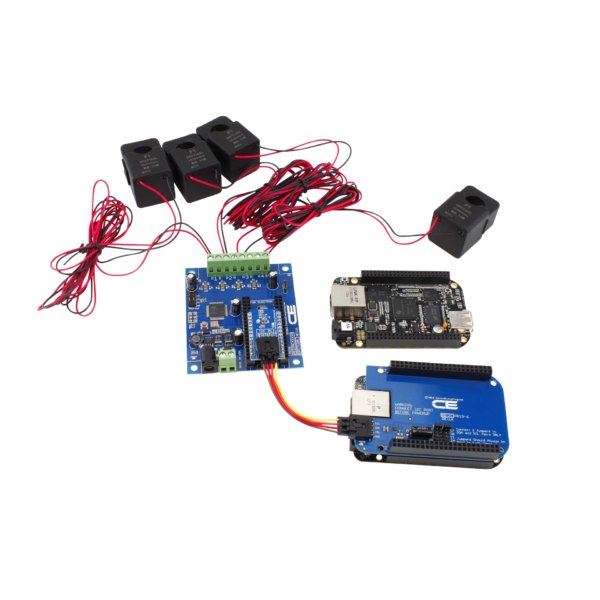

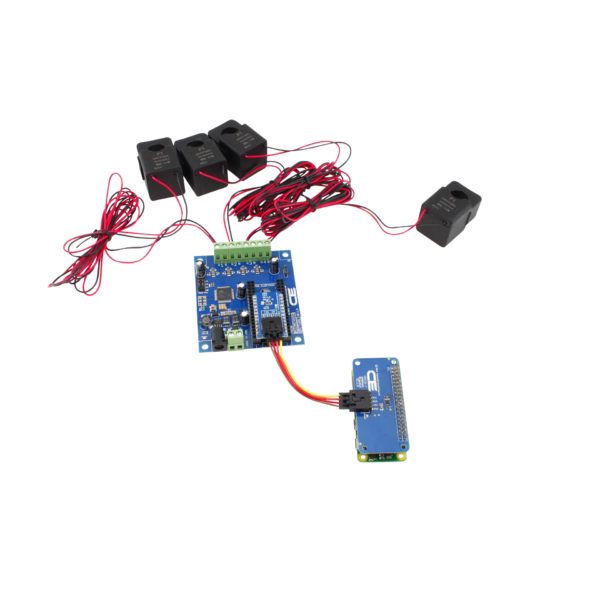

NCD PR38-8_100A - 클램프형 전류 센서 기판을 비글본 보드에 연결한 모습
클램프형 전류 센서 기판을 비글본 보드에 연결한 모습

선택 가이드

측정 회로 수에 맞는
모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
회로 하나만 측정할 때PR38-291채널 100 A 구성으로 가장 단순합니다.
소형 부하 두 회로를 함께 볼 때PR38-1430 A 범위로 작은 전류에 맞고 300 A 옵션도 선택할 수 있습니다.
회로 세 개 또는 네 개를 한 장치로 모을 때PR38-19 · PR38-183채널과 4채널 모두 100 A 범위입니다.
측정 회로가 가장 많을 때PR38-26채널 구성으로 한 번에 가장 많은 회로를 집계합니다.

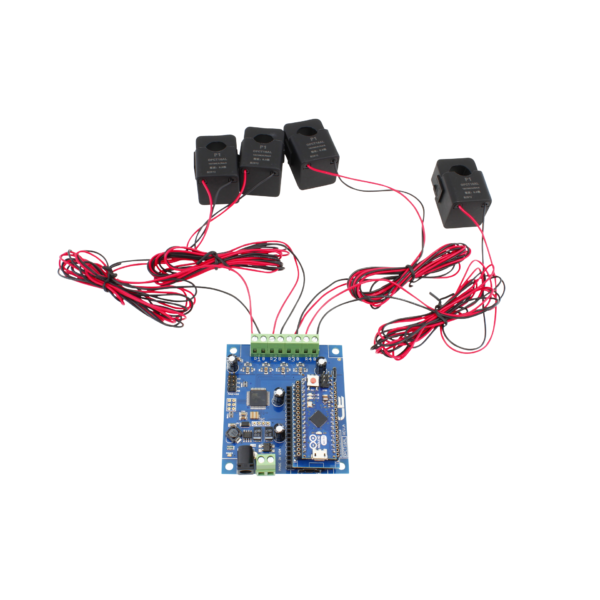

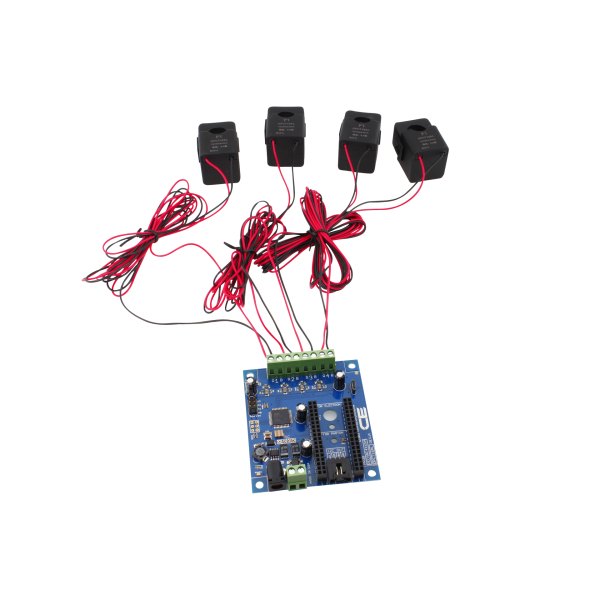

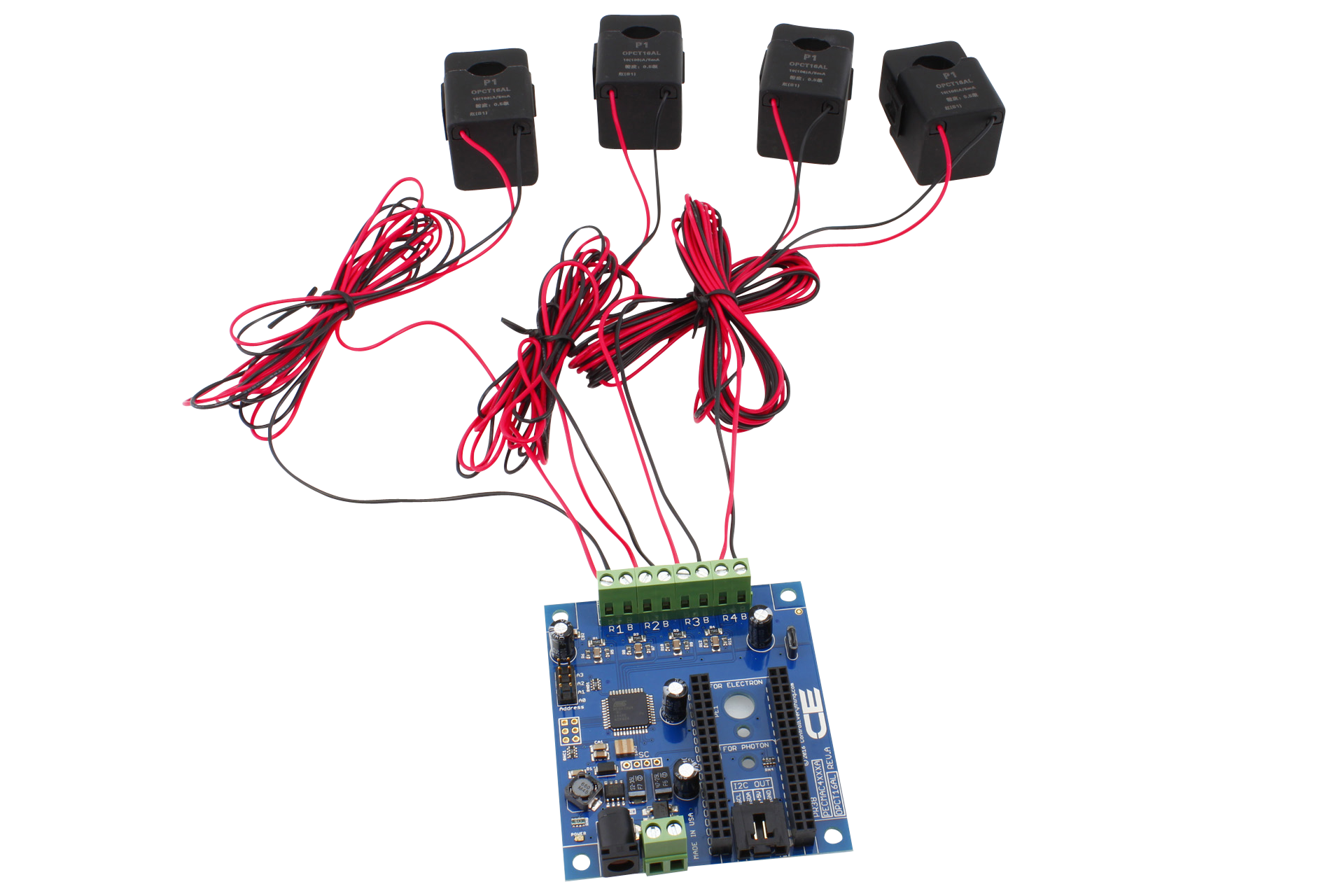

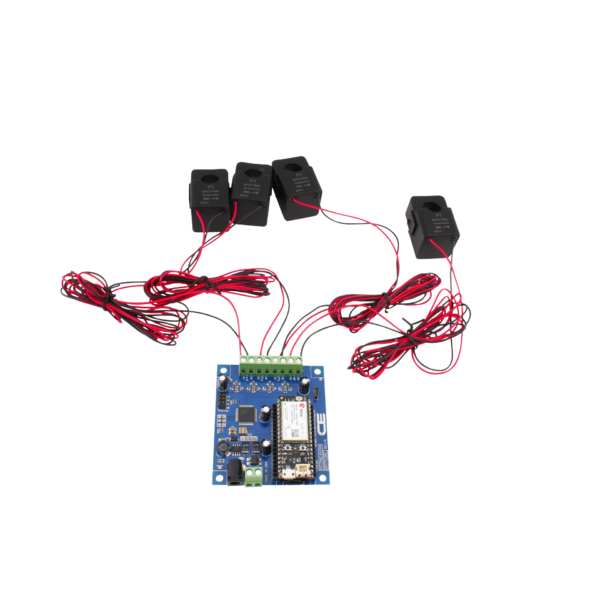

NCD PR38-8_100A - 클램프형 전류 센서 네 개를 단자대에 연결한 기판
클램프형 전류 센서 네 개를 단자대에 연결한 기판

구성·옵션

PR38 구성품과
별도 준비 품목

  • 구성품 — 오프보드 전류 센서와 I2C 케이블.
  • 옵션 — 전류 범위 10·20·30·50·70·100 A 사전 튜닝, PR38-14는 300 A 선택.
  • 별도 준비 — IoT 호스트 보드와 IoT 인터페이스 어댑터.

제품 상세 이미지

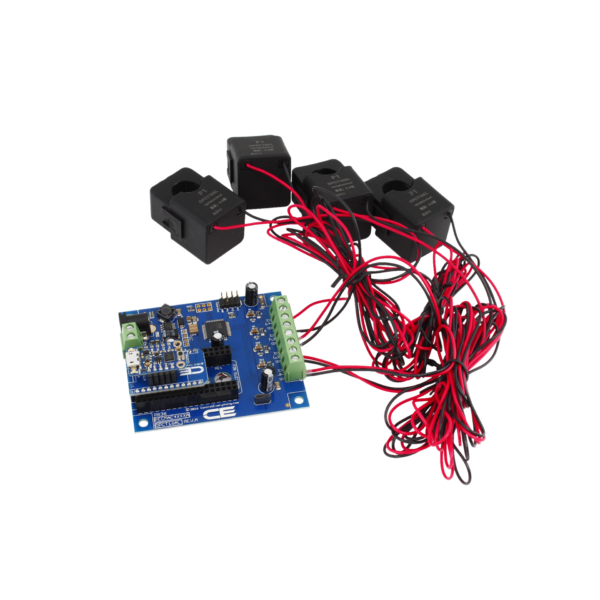

NCD PR38-8_100A 상세 이미지 1

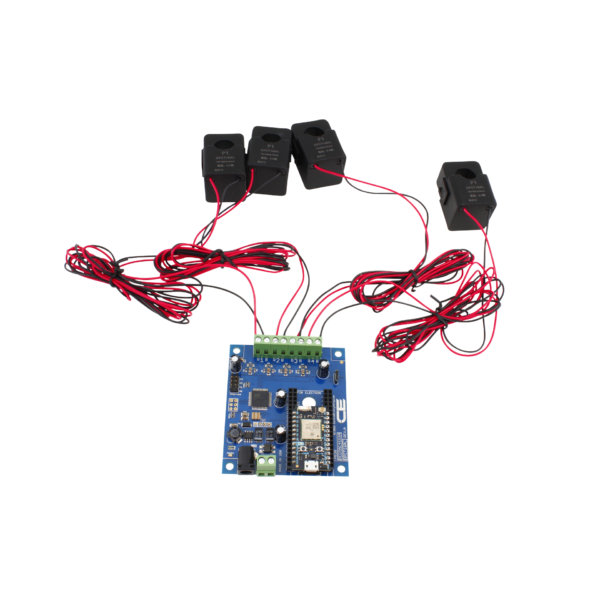

NCD PR38-8_100A 상세 이미지 2
NCD PR38-8_100A - IoT 마더보드와 I2C 모듈의 연결 구성도
IoT 마더보드와 I2C 모듈의 연결 구성도
